Động cơ điện có phanh (motor có thắng) là dòng động cơ điện (motor điện) được tích hợp hệ thống phanh từ (thắng từ) để dừng trục quay nhanh chóng khi mất điện hoặc khi cần dừng máy khẩn cấp. Loại động cơ này thường được sử dụng trong các hệ thống yêu cầu độ chính xác dừng cao như thang máy, cầu trục, băng tải, máy nâng hạ,… Thắng từ hoạt động tự động giúp đảm bảo an toàn và tăng khả năng kiểm soát chuyển động. Thành Thái Motor chuyên cung cấp đa dạng dòng motor có thắng chất lượng cao, đáp ứng nhiều nhu cầu công nghiệp khác nhau.

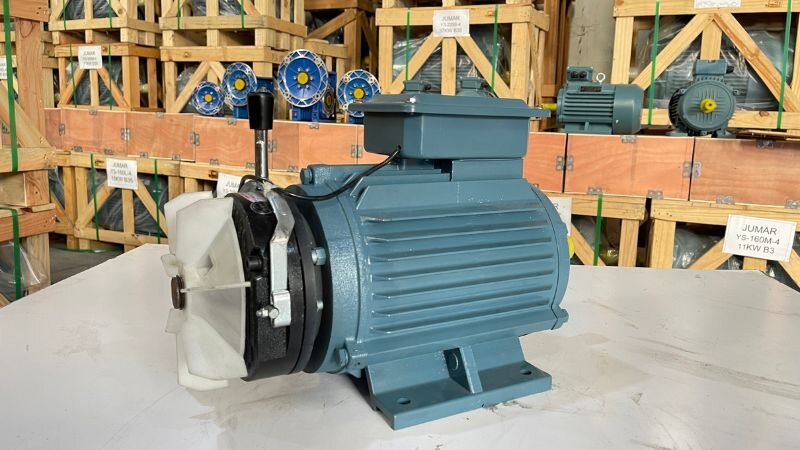

Động cơ điện có phanh là gì?
Cấu tạo của một động cơ điện có thắng từ
Một chiếc động cơ có phanh từ hoàn chỉnh bao gồm các bộ phận của một động cơ điện thông thường và cụm phanh từ. Cấu tạo động cơ có thắng chi tiết như sau:
Thân động cơ (Stator và Rotor): Phần chính tạo ra chuyển động quay.
Cuộn dây nam châm điện (Coil phanh): Là một cuộn dây đồng được quấn quanh lõi thép. Khi được cấp điện, nó tạo ra từ trường mạnh để hút tấm kim loại, nhả phanh.
Bố thắng (Má phanh): Là bộ phận tạo ra ma sát để hãm trục quay. Bề mặt bố thắng được làm từ vật liệu có hệ số ma sát cao, chịu mài mòn tốt.
Lò xo: Tạo lực ép cơ học để đẩy bố thắng siết vào trục khi không có điện.
Đĩa phanh (Mặt bích): Gắn với trục motor, là bề mặt để bố thắng ép vào.
Diode chỉnh lưu: Chỉ có ở phanh DC, dùng để chuyển đổi dòng điện xoay chiều từ nguồn cấp thành dòng một chiều cho cuộn dây phanh.
Trục motor: Được thiết kế đặc biệt để kết nối với cả rotor và đĩa phanh.

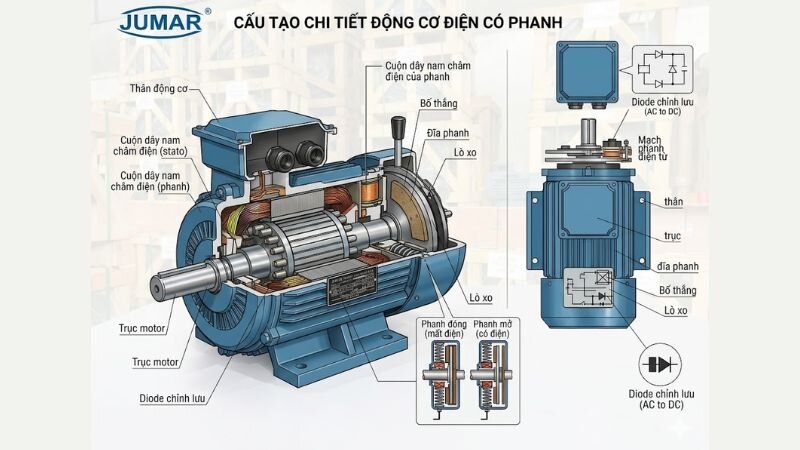

Cấu tạo chi tiết động cơ điện có phanh
Nguyên lý hoạt động của động cơ điện có thắng
Nguyên lý hoạt động của motor có thắng dựa trên sự tương tác giữa lực từ và lực cơ học của lò xo. Đây là một cơ chế an toàn tin cậy, được nhiều người tin tưởng khi mua motor điện.
Khi cấp điện: Dòng điện chạy vào cả cuộn dây của motor điện và cuộn dây của phanh từ. Cuộn phanh tạo ra một từ trường mạnh, hút tấm kim loại (gắn với bố thắng) về phía mình, thắng lực đẩy của lò xo. Lúc này, bố thắng được nhả ra, không còn ma sát với đĩa phanh, cho phép trục motor quay tự do. Động cơ hoạt động như một mô tơ điện bình thường.
Khi ngắt điện: Dòng điện cung cấp cho motor và phanh bị cắt. Từ trường trong cuộn phanh lập tức biến mất. Lực đàn hồi của lò xo thắng thế, đẩy mạnh bố thắng ép chặt vào đĩa phanh. Lực ma sát cực lớn được tạo ra, hãm trục quay và khiến motor dừng lại ngay lập tức, triệt tiêu hoàn toàn quán tính.
Phân loại động cơ điện có phanh
Phân loại theo pha
Động cơ điện có phanh 3 pha: Sử dụng nguồn điện công nghiệp 380V, công suất mạnh, khả năng hãm tốc nhanh và chính xác. Thường được ứng dụng trong các thiết bị nâng hạ, máy móc công nghiệp và hệ thống tự động hóa lớn.

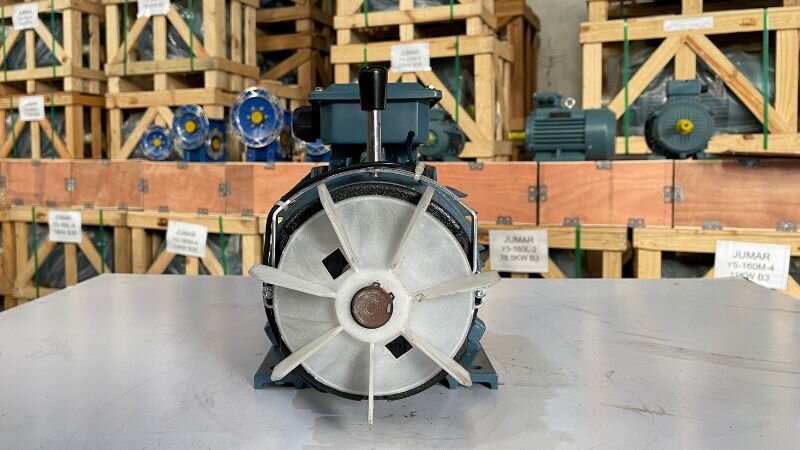

Động cơ điện 3 pha có phanh
Phân loại theo công suất
Động cơ điện có phanh dưới 3.7kW: Dòng motor công suất nhỏ, gọn nhẹ, được sử dụng trong các hệ thống có tải trung bình, nơi yêu cầu kiểm soát tốc độ và dừng chính xác. Phù hợp cho các máy ép, máy định hình, dây chuyền bán tự động,…
Động cơ điện có phanh trên 3.7kW: Là dòng motor có công suất lớn, sử dụng cho các ứng dụng công nghiệp nặng, nơi đòi hỏi lực phanh cao và thời gian dừng nhanh chóng. Đáp ứng nhu cầu hoạt động ổn định, liên tục trong các nhà máy sản xuất quy mô lớn.
Bảng giá động cơ điện có phanh mới nhất Thành Thái Motor
Thông số kỹ thuật cần lưu ý khi chọn mua động cơ điện có thắng
Để mua motor phù hợp, bạn cần quan tâm đến các thông số kỹ thuật sau. Các thông số này cũng ảnh hưởng trực tiếp đến giá motor.
Công suất (HP/kW): Lựa chọn công suất phù hợp với tải trọng của ứng dụng. Chúng tôi có sẵn các loại động cơ điện giá rẻ đến cao cấp với đủ dải công suất.
Điện áp (Voltage): Phổ biến là động cơ 3 pha có thắng (380V) và một số loại motor điện 220v hoặc mô tơ điện 220v có thắng cho ứng dụng dân dụng, công nghiệp nhẹ.
Tỉ số truyền (Ratio): Nếu bạn cần motor điện có phanh, tỉ số truyền là yếu tố quyết định tốc độ đầu ra.
Lực momen (Torque): Đặc biệt quan trọng cho các ứng dụng nâng hạ, cần momen khởi động lớn.
Kiểu lắp đặt: Kiểu chân đế (B3) hay mặt bích (B5, B14), cần chọn đúng để tương thích với máy móc.
Câu hỏi thường gặp
Làm thế nào để điều chỉnh độ rơ của phanh từ khi bố thắng bị mòn?
Sau một thời gian vận hành, bố thắng sẽ bị mòn làm khe hở giữa đĩa phanh và nam châm điện tăng lên, dẫn đến hiện tượng phanh không ăn hoặc phanh bị trượt. Quý khách cần điều chỉnh các đai ốc hãm ở đuôi phanh để đưa khe hở về mức tiêu chuẩn (thường từ 0.2mm đến 0.5mm tùy công suất). Việc điều chỉnh quá khít sẽ gây bó phanh, nóng motor; trong khi quá hở sẽ làm phanh không nhả được khi cấp điện.
Tại sao motor có phanh thường gặp sự cố cháy cuộn dây phanh (cuộn hút)?
Nguyên nhân chủ yếu do nguồn điện cấp cho phanh không ổn định hoặc bộ chỉnh lưu bị hỏng, khiến điện áp cấp vào cuộn hút bị sai lệch (ví dụ cấp AC thay vì DC). Ngoài ra, nếu motor vận hành với tần suất đóng ngắt quá dày đặc, cuộn phanh sẽ không kịp tản nhiệt và dẫn đến cháy lớp cách điện.
Cần lưu ý gì khi đấu nối nguồn điện cho động cơ có phanh từ?
Có 2 cách đấu nối phổ biến: Đấu nguồn phanh trực tiếp vào trạm điện motor (phanh tự động nhả khi motor chạy) hoặc đấu nguồn phanh độc lập (để điều khiển phanh chủ động hơn). Lưu ý quan trọng nhất là phải kiểm tra điện áp của cuộn phanh (thường là 90VDC hoặc 190VDC). Tuyệt đối không đấu trực tiếp nguồn AC 220V/380V vào cuộn dây phanh nếu không qua bộ chỉnh lưu, vì sẽ gây cháy phanh ngay lập tức.
