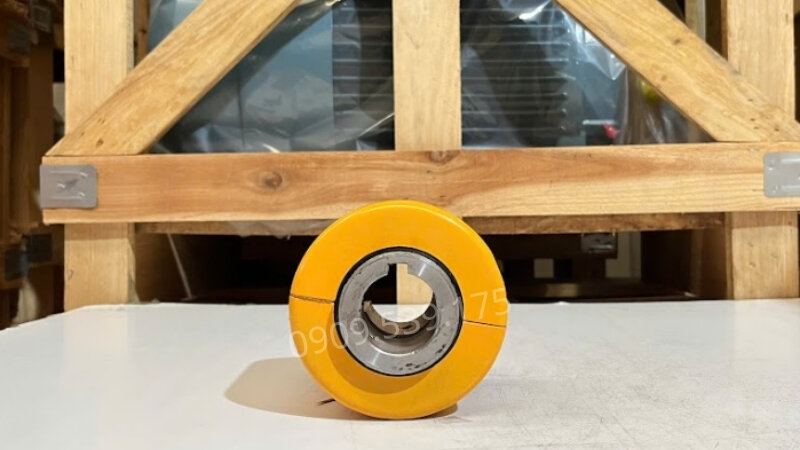

Khớp nối xích là gì?

Khớp nối xích là loại khớp nối cơ khí dùng để liên kết hai trục truyền động, cho phép truyền mô-men xoắn ổn định giữa động cơ điện (motor điện) và hộp giảm tốc (hộp số giảm tốc). Với cấu tạo gồm hai bánh răng xích và dây xích trung gian, khớp nối xích có khả năng chịu tải tốt, bù sai lệch nhỏ giữa các trục và làm việc hiệu quả trong điều kiện môi trường khắc nghiệt. Nhờ kết cấu đơn giản, độ bền cao và dễ bảo trì, khớp nối xích được ứng dụng rộng rãi trong các hệ thống truyền động công nghiệp như băng tải, máy trộn, máy khuấy và nhiều loại máy móc cơ khí khác.

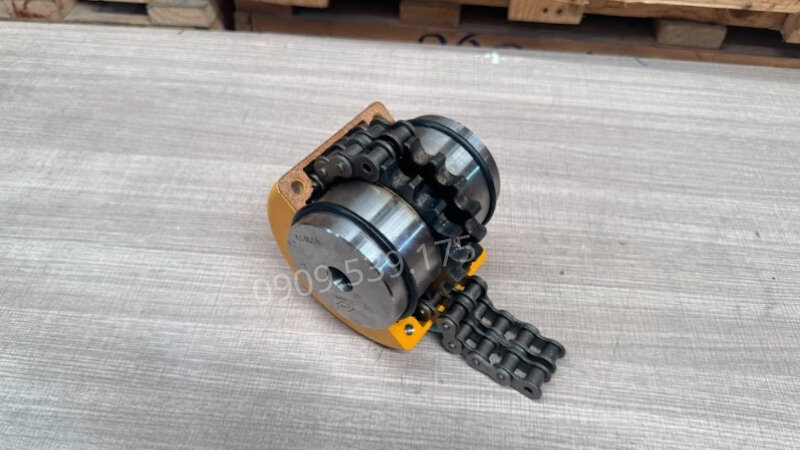

Cấu tạo của khớp nối xích

Khớp nối xích là dạng khớp nối cơ khí dùng xích để truyền mô-men xoắn giữa hai trục, giúp hệ thống vận hành linh hoạt, dễ lắp đặt và chịu tải tốt trong nhiều điều kiện làm việc. Cấu tạo của khớp nối xích tương đối đơn giản nhưng được thiết kế chắc chắn để đảm bảo khả năng truyền động ổn định.

• Hai moay-ơ khớp nối: Được lắp trực tiếp lên trục motor và trục máy, đóng vai trò tiếp nhận và truyền lực quay trong hệ thống.
• Xích truyền động: Là bộ phận trung gian kết nối hai moay-ơ, thực hiện nhiệm vụ truyền mô-men xoắn giữa các trục.
• Nhông xích tích hợp trên moay-ơ: Bề mặt răng ăn khớp với xích, giúp quá trình truyền động diễn ra ổn định và hạn chế trượt.
• Then và vít định vị: Hỗ trợ cố định moay-ơ trên trục, đảm bảo không bị xê dịch trong quá trình vận hành.
• Khoảng hở điều chỉnh (khe lắp xích): Cho phép căn chỉnh độ căng xích phù hợp, giúp hệ thống truyền động đạt hiệu suất tối ưu.

Nguyên lý hoạt động khớp nối xích

Khớp nối xích vận hành theo cơ chế truyền lực cơ học thông qua sự liên kết giữa xích và hai bánh nhông được gắn trên trục. Khi động cơ bắt đầu quay, lực quay từ trục dẫn được truyền trực tiếp lên bánh nhông chủ động, làm cho xích di chuyển theo quỹ đạo ăn khớp.

Chuyển động này tiếp tục được truyền sang bánh nhông còn lại, từ đó tạo ra sự đồng bộ quay giữa hai trục trong hệ thống. Trong quá trình làm việc, độ hở nhỏ giữa xích và nhông cho phép khớp nối thích ứng với sai lệch lắp đặt nhất định, đồng thời giúp giảm xung lực khi tải thay đổi đột ngột.

Nhờ đặc tính truyền động bằng mắt xích kim loại, khớp nối có khả năng làm việc tốt trong điều kiện tải trung bình đến nặng, đồng thời hạn chế hiện tượng trượt như các dạng truyền động ma sát thông thường.

Phân loại khớp nối xích phổ biến tại Thành Thái Motor

Dựa theo đường kính trục và nhu cầu sử dụng thực tế, khớp nối xích tại Thành Thái Motor được phân loại thành các nhóm nhằm đáp ứng đa dạng ứng dụng truyền động trong công nghiệp.

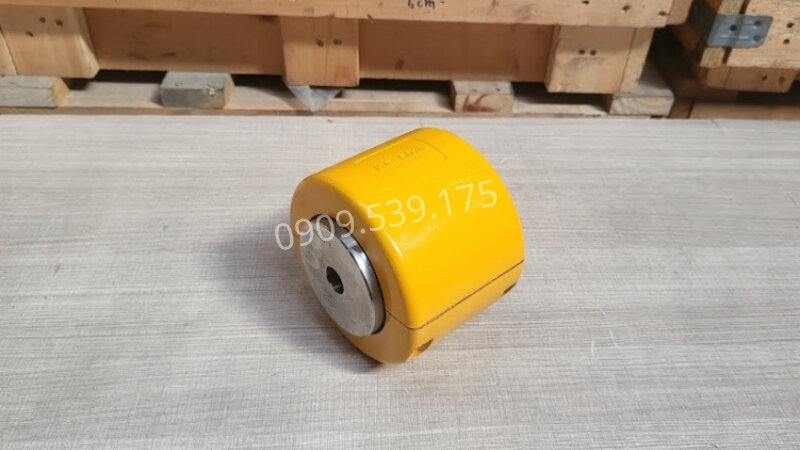

Khớp nối xích dưới 50mm

Là dòng khớp nối xích có kích thước nhỏ, phù hợp cho các hệ thống truyền động công suất thấp đến trung bình. Sản phẩm thường được sử dụng trong máy móc cơ khí nhẹ, băng tải nhỏ hoặc các thiết bị yêu cầu kết cấu gọn, dễ lắp đặt và vận hành ổn định.

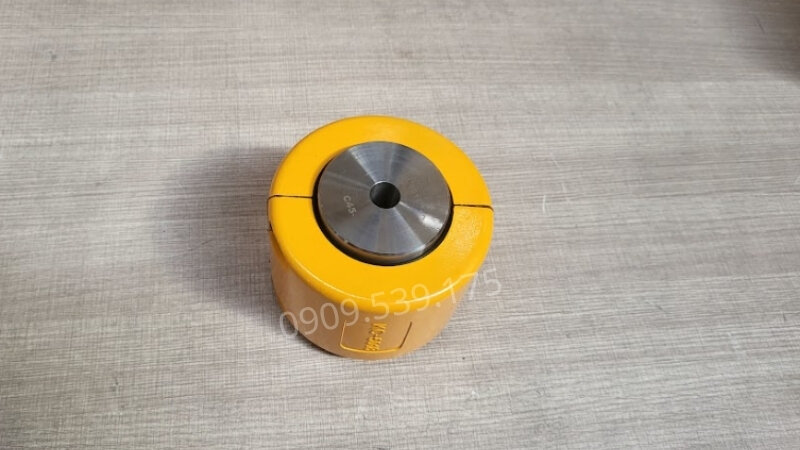

Khớp nối xích trên 50mm

Thuộc nhóm khớp nối xích kích thước lớn, được thiết kế cho các ứng dụng tải nặng và mô-men xoắn cao. Dòng sản phẩm này thường được sử dụng trong hệ thống truyền động công nghiệp, máy móc công suất lớn, giúp đảm bảo khả năng truyền lực mạnh mẽ, độ bền cao và vận hành an toàn trong thời gian dài.

Bảng giá khớp nối xích nổi bật tại Thành Thái Motor

Thành Thái Motor cập nhật bảng giá khớp nối xích với nhiều dòng sản phẩm và thông số khác nhau, giúp quý khách dễ dàng tham khảo và lựa chọn theo nhu cầu truyền động thực tế.

Lưu ý khi chọn mua khớp nối xích

Để khớp nối xích vận hành ổn định và phù hợp với hệ thống truyền động, quý khách cần xem xét kỹ một số yếu tố kỹ thuật trước khi lựa chọn:

• Mức tải và mô-men xoắn thực tế: Cần xác định đúng lực truyền của hệ thống để chọn loại khớp nối có khả năng chịu tải tương ứng, tránh quá tải gây giãn xích hoặc mòn nhanh.
• Kích thước trục lắp đặt: Đảm bảo đường kính trục motor và trục máy phù hợp với moay-ơ khớp nối, giúp cố định chắc chắn và tránh rung lắc khi vận hành.
• Loại và bước xích sử dụng: Nên chọn đúng chuẩn xích (đơn, đôi hoặc nhiều dãy) và bước xích tương thích để đảm bảo độ ăn khớp chính xác.
• Độ căn chỉnh giữa hai trục: Sai lệch lớn có thể làm tăng mài mòn xích và giảm tuổi thọ toàn bộ hệ thống truyền động.
• Chất lượng vật liệu chế tạo: Ưu tiên thép hoặc hợp kim có độ cứng cao để đảm bảo khả năng làm việc ổn định trong môi trường tải trung bình đến nặng.

Quý khách có thể tham khảo thêm tại video tổng hợp chuyên mục video khớp nối để quan sát thực tế nhiều mẫu sản phẩm khác nhau, từ đó dễ dàng đánh giá và lựa chọn loại phù hợp với nhu cầu sử dụng.

Câu hỏi thường gặp [FAQ]

Khớp nối xích có ưu điểm gì?

Khả năng chịu tải tốt, truyền lực ổn định, dễ lắp đặt và thay thế, phù hợp môi trường công nghiệp.

Khớp nối xích có bị giãn không?

Có. Sau thời gian sử dụng, xích có thể bị giãn làm giảm độ chính xác truyền động và cần căng chỉnh lại.

Khi nào cần thay khớp nối xích?

Nên thay khi xích bị mòn nhiều, giãn quá mức, răng đĩa xích bị mẻ hoặc truyền động không còn ổn định.
