Hộp giảm tốc 3 cấp là thiết bị lý tưởng cho các ứng dụng yêu cầu tỷ số truyền rất cao. Với thiết kế ba cấp bánh răng, hộp giảm tốc (hộp số giảm tốc) này không chỉ giúp giảm tốc độ hiệu quả mà còn tăng mô-men xoắn đầu ra, đáp ứng nhu cầu về hiệu suất cao và độ bền vượt trội trong các hệ thống truyền động phức tạp.
Khi kết hợp với động cơ điện (motor điện), hộp giảm tốc này tạo thành động cơ giảm tốc (motor giảm tốc), lý tưởng cho các ứng dụng trong ngành công nghiệp nặng như băng tải, máy nghiền, máy trộn, và các hệ thống sản xuất công nghiệp yêu cầu khả năng chịu tải lớn và hoạt động liên tục.

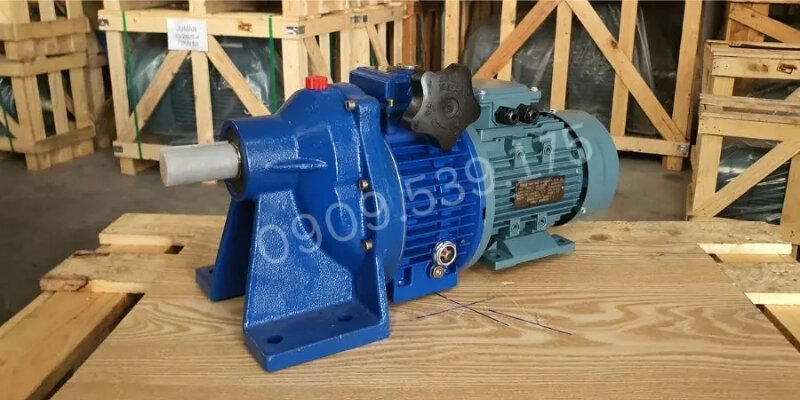

Hộp giảm tốc 3 cấp là gì?
Cấu tạo của hộp giảm tốc 3 cấp
Để hiểu rõ hơn về cách thức hoạt động của hộp giảm tốc 3 cấp, chúng ta cần nắm vững cấu tạo của nó. Các thành phần chính của hộp giảm tốc bao gồm:
Trục vào – trục ra:: Trục vào là nơi tiếp nhận chuyển động từ động cơ, trong khi trục ra truyền chuyển động đã được giảm tốc và tăng momen xoắn đến thiết bị làm việc.
3 tầng bánh răng truyền động: Đây là bộ phận quan trọng nhất, bao gồm ba cặp bánh răng ăn khớp với nhau. Mỗi cặp bánh răng thực hiện việc giảm tốc và tăng mô-men xoắn ở một mức độ nhất định, giúp đạt được tỷ số truyền mong muốn.
Vỏ hộp số bằng gang/cast iron hoặc thép chịu lực: Vỏ hộp số có vai trò bảo vệ các chi tiết bên trong khỏi tác động của môi trường bên ngoài, đồng thời đảm bảo sự chắc chắn và ổn định trong quá trình hoạt động.
Ổ bi, phớt dầu, vòng đệm…: Các chi tiết này có chức năng hỗ trợ chuyển động của trục và bánh răng, giảm ma sát và đảm bảo bôi trơn, giúp hộp giảm tốc hoạt động êm ái và bền bỉ.

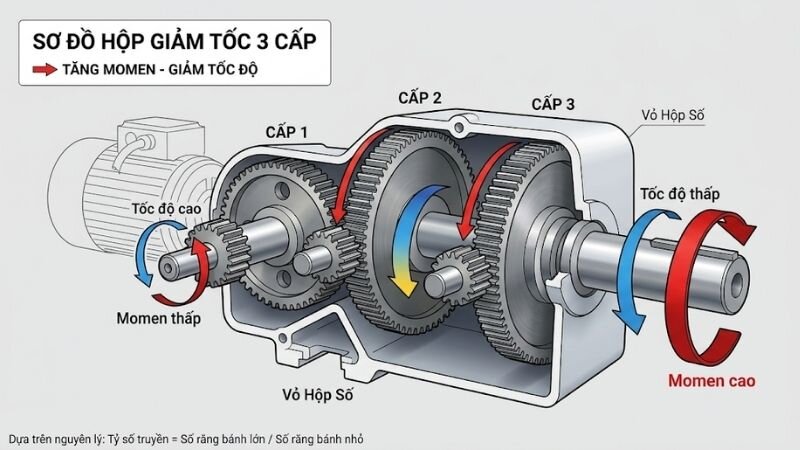

Nguyên lý hoạt động của hộp giảm tốc 3 cấp
Hộp giảm tốc 3 cấp khi được kết hợp với động cơ điện sẽ thành động cơ giảm tốc (motor giảm tốc) mạnh mẽ. Nguyên lý hoạt động của hộp giảm tốc 3 cấp dựa trên việc truyền động qua ba tầng bánh răng liên tiếp. Khi trục vào quay, nó sẽ truyền chuyển động đến bánh răng đầu tiên. Bánh răng này ăn khớp với bánh răng thứ hai có kích thước lớn hơn, làm giảm tốc độ quay và tăng momen xoắn. Quá trình này lặp lại ở hai tầng bánh răng tiếp theo, giúp đạt được tỷ số truyền cuối cùng.
Mô tả cách truyền động qua 3 tầng bánh răng để đạt được tỷ số truyền lớn.
Momen xoắn được khuếch đại sau mỗi cấp truyền động.
Khả năng giảm tốc độ đầu ra đến mức rất thấp để phù hợp với tải nặng.
Nhờ có ba tầng bánh răng, hộp giảm tốc 3 cấp có khả năng giảm tốc độ đầu ra đến mức rất thấp, đồng thời khuếch đại mô-men xoắn lên nhiều lần. Điều này rất hữu ích trong các ứng dụng cần lực kéo lớn để vận hành các thiết bị nặng.
Nguyên lý hoạt động hộp giảm tốc 2 cấp
Hộp giảm tốc 3 cấp có những loại nào?
Trên thị trường hiện nay, có rất nhiều loại hộp giảm tốc 3 cấp khác nhau, được phân loại theo nhiều tiêu chí khác nhau. Dưới đây là một số cách phân loại phổ biến:
Hộp giảm tốc tải nặng trục vuông góc K: Loại này có trục vào và trục ra vuông góc với nhau, giúp tiết kiệm không gian lắp đặt và thay đổi hướng truyền động.
Hộp giảm tốc tải nặng trục thẳng R: Loại này có thiết kế đơn giản, dễ lắp đặt và bảo trì, thích hợp cho các ứng dụng có yêu cầu về độ chính xác cao.

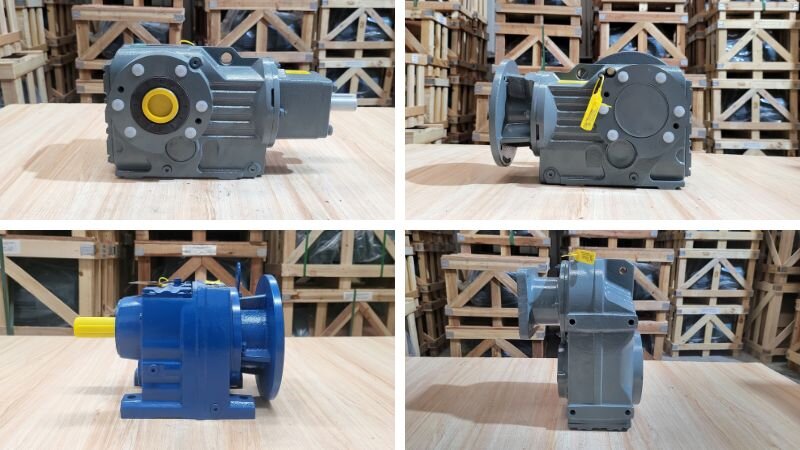

Hộp giảm tốc S, K, R, F có thể kết hợp với động cơ điện tạo thành hộp giảm tốc 3 cấp
Theo thương hiệu
Một số thương hiệu hộp giảm tốc nổi tiếng trên thị trường bao gồm: Liming, TWT, Dolin, NMRV, SEW, v.v. Mỗi thương hiệu có những ưu điểm và đặc tính riêng, phù hợp với các phân khúc khách hàng và ứng dụng khác nhau.
Theo vật liệu chế tạo và kết cấu chịu tải
Hộp giảm tốc có thể được chế tạo từ nhiều loại vật liệu khác nhau, chẳng hạn như thép, gang, hoặc hợp kim nhôm. Vật liệu chế tạo và kết cấu chịu tải ảnh hưởng trực tiếp đến độ bền, khả năng chịu tải và tuổi thọ của hộp giảm tốc.
Bảng giá hộp giảm tốc 3 cấp mới nhất tại Thành Thái Motor
Giá của hộp giảm tốc 3 cấp phụ thuộc vào nhiều yếu tố, chẳng hạn như thương hiệu, kích thước, tỷ số truyền, vật liệu chế tạo và các tính năng đặc biệt khác. Để biết thông tin chi tiết về giá cả và các chương trình khuyến mãi, bạn vui lòng tham khảo bảng giá dưới đây hoặc liên hệ trực tiếp với Thành Thái Motor.
Giống như bất kỳ thiết bị cơ khí nào, hộp giảm tốc 3 cấp cũng có những ưu và nhược điểm riêng. Việc nắm rõ những điều này sẽ giúp bạn đưa ra quyết định lựa chọn phù hợp nhất với nhu cầu sử dụng.
Ưu điểm của hộp giảm tốc 3 cấp
Tỷ số truyền rất lớn: Phù hợp với các ứng dụng cần lực kéo mạnh, chẳng hạn như máy nghiền, máy cán, hoặc các thiết bị nâng hạ tải trọng lớn.
Hiệu suất truyền động cao và ổn định: Đảm bảo rằng phần lớn năng lượng đầu vào được truyền đến đầu ra một cách hiệu quả, giúp tiết kiệm năng lượng và giảm chi phí vận hành.
Chịu tải tốt, bền bỉ trong môi trường làm việc khắc nghiệt: Có khả năng hoạt động ổn định trong điều kiện nhiệt độ cao, bụi bẩn, hoặc rung động mạnh.
Tuổi thọ cao nếu được bảo trì đúng cách: Nếu được bôi trơn và kiểm tra định kỳ, hộp giảm tốc 3 cấp có thể hoạt động liên tục trong nhiều năm mà không gặp sự cố.
Nhược điểm cần lưu ý
Kích thước và trọng lượng thường lớn hơn hộp 1 hoặc 2 cấp: Điều này có thể gây khó khăn trong việc lắp đặt và vận chuyển, đặc biệt là trong các không gian hạn chế.
Cấu tạo phức tạp hơn: Đòi hỏi kỹ thuật viên có chuyên môn khi lắp đặt hoặc sửa chữa. Việc tự ý tháo lắp hoặc sửa chữa có thể gây ra hư hỏng nghiêm trọng.
Giá thành cao hơn so với hộp giảm tốc đơn giản: Tuy nhiên, nếu xét đến hiệu suất và độ bền mà nó mang lại, đây vẫn là một sự đầu tư xứng đáng.

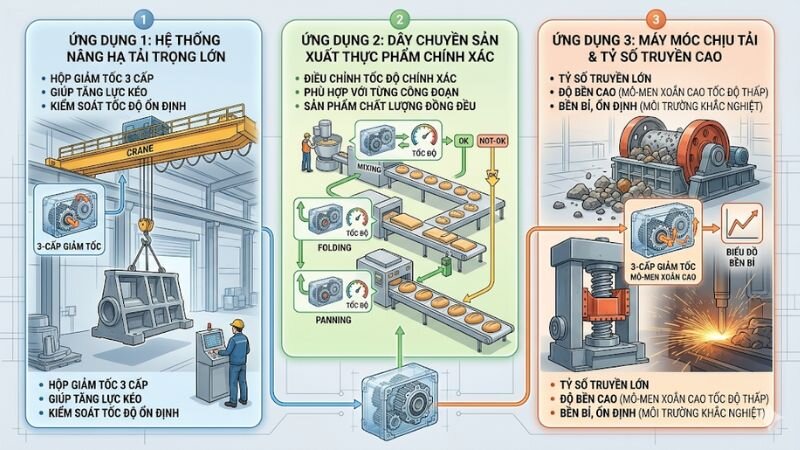

Ứng dụng của hộp giảm tốc 3 cấp
Hộp giảm tốc 3 cấp được thiết kế để tạo tỷ số truyền lớn, cho khả năng giảm tốc sâu và tăng mô-men xoắn mạnh. Nhờ đó, thiết bị phù hợp với các hệ thống yêu cầu tải trọng cao, vận hành ổn định và độ chính xác lớn.
Hệ thống nâng hạ và truyền động tải nặng: Được sử dụng trong các hệ thống nâng hạ công nghiệp, tời kéo và cơ cấu truyền động chịu tải lớn. Hộp giảm tốc 3 cấp giúp tăng lực kéo, kiểm soát tốc độ ổn định và đảm bảo an toàn trong quá trình vận hành.
Dây chuyền sản xuất yêu cầu điều chỉnh tốc độ chính xác: Ứng dụng trong các dây chuyền sản xuất thực phẩm, bao bì hoặc chế biến công nghiệp. Thiết bị cho phép điều chỉnh tốc độ đầu ra phù hợp với từng công đoạn, đảm bảo sản phẩm đạt chất lượng đồng đều.
Máy móc yêu cầu tỷ số truyền lớn và độ bền cao: Thích hợp cho các máy nghiền, máy ép, máy cán hoặc thiết bị cơ khí cần mô-men xoắn cao ở tốc độ thấp. Hộp giảm tốc 3 cấp giúp hệ thống hoạt động bền bỉ, ổn định trong môi trường làm việc khắc nghiệt.
Ứng dụng hộp giảm tốc 3 cấp
Lưu ý khi mua hộp giảm tốc 3 cấp
Tỷ số truyền cực lớn và giới hạn tốc độ đầu ra: Hộp số 3 cấp thường có dải tỷ số truyền khổng lồ, dao động từ i = 100 đến hàng nghìn. Bạn cần tính toán chính xác tốc độ vòng quay thực tế ở trục ra. Nếu tính toán sai một vài chữ số của tỷ số truyền, thớt máy sẽ chạy quá chậm hoặc quá nhanh, làm hỏng toàn bộ quy trình dây chuyền.
Mô-men xoắn khổng lồ và nguy cơ gãy trục ra: Do giảm tốc tận 3 lần, lực kéo sinh ra ở trục ra là cực kỳ khủng khiếp. Bạn bắt buộc phải tra bảng catalogue để kiểm tra lực mô-men xoắn cho phép tối đa của trục số. Nếu motor điện của bạn quá khỏe so với giới hạn chịu lực của vỏ và trục hộp số, khi gặp vật cản kẹt tải, lực xoắn lớn sẽ vặn gãy phăng cốt trục ra hoặc làm vỡ nát cụm bánh răng cấp thứ 3 ngay lập tức.
Hướng lắp đặt quyết định vị trí bôi trơn: Hộp số 3 cấp chứa rất nhiều cụm vòng bi (bạc đạn) gối đỡ cho các trục trung gian. Nhà sản xuất sẽ châm dầu và bố trí lỗ dầu dựa theo hướng lắp bạn chọn (M1 đến M6). Nếu bạn mua hộp số nằm ngang nhưng lại dựng đứng lên để dùng, các thớt bánh răng và vòng bi ở tầng trên cùng sẽ hoàn toàn bị thiếu dầu, dẫn đến mài mòn và cháy bó cứng gối trục chỉ sau vài ngày vận hành.
Bài toán hiệu suất và hiện tượng sinh nhiệt: Mặc dù dòng bánh răng nghiêng 3 cấp có hiệu suất khá tốt (khoảng 90% – 92%), nhưng do qua nhiều thớt răng và lượng dầu cản lớn, hộp số vẫn sinh nhiệt rất cao khi chạy liên tục. Bạn cần ưu tiên các thương hiệu có vỏ gang dày, thiết kế cánh tản nhiệt tốt và bố trí nút thông hơi chuẩn xác để giải phóng áp suất khí nóng bên trong, tránh áp lực làm tràn phớt dầu.
Câu hỏi thường gặp
Tại sao cùng một công suất motor nhưng hộp số 3 cấp lại có cốt trục ra to hơn rất nhiều so với hộp số 1 cấp?
Vì qua 3 lần giảm tốc liên tiếp, tốc độ vòng quay đầu ra bị hãm xuống cực chậm, khiến lực mô-men xoắn tăng vọt lên gấp hàng chục lần. Nhà sản xuất bắt buộc phải đúc cốt trục ra siêu to và dày để chịu được lực vặn xoắn khổng lồ này mà không bị gãy trục.
Có phải hộp số 3 cấp đổ càng nhiều dầu nhớt vào khoang thì càng mát và bền không?
Sai hoàn toàn. Hộp số 3 cấp có rất nhiều tầng nhông quay đan xen. Nếu đổ quá nhiều dầu, các bánh răng sẽ phải tốn thêm lực để “đập” và rẽ nước dòng dầu đặc, gây ra hiện tượng sục khí, sinh nhiệt cao hơn và làm tăng áp suất bên trong dẫn đến rách phớt, tràn dầu ra ngoài. Chỉ đổ dầu đúng vạch mắt trâu quy định.
Làm sao để kiểm tra nhanh hệ thống bánh răng tầng thứ 3 bên trong có bị rơ lắc hoặc mòn hay không?
Quý khách hãy cố định (khóa chặt) trục vào (trục kết nối motor), sau đó dùng tay lắc mạnh trục ra theo chiều quay. Do cấu trúc 3 cặp bánh răng xếp chồng, độ rơ tổng hợp sẽ lớn hơn dòng 1 cấp, nhưng nếu trục ra lắc được một góc quá lớn (trên 2º – 3º) kèm theo tiếng “cọc cạch” lỏng lẻo, chứng tỏ các thớt răng tầng cuối đã bị mòn sâu và cần bảo dưỡng.
