Motor biến tần là loại motor điện (động cơ điện) được thiết kế chuyên biệt để hoạt động hiệu quả với biến tần (inverter), cho phép điều chỉnh tốc độ và mô-men xoắn một cách linh hoạt, chính xác. Với khả năng kiểm soát tốc độ vô cấp và tiết kiệm năng lượng vượt trội, loại động cơ biến tần này là giải pháp lý tưởng cho các ứng dụng công nghiệp hiện đại, đòi hỏi sự linh hoạt và hiệu suất cao. Thành Thái Motor chuyên cung cấp các dòng motor biến tần chất lượng cao, giúp tối ưu hóa hiệu suất sản xuất và tiết kiệm chi phí vận hành cho doanh nghiệp.
Đây là dòng động cơ công suất lớn, được thiết kế để đáp ứng các yêu cầu khắt khe của ngành công nghiệp nặng. Motor biến tần trên 3.7kW có khả năng chịu tải cao, vận hành bền bỉ và kiểm soát tốc độ chính xác, phù hợp cho các máy móc công suất lớn như máy ép, máy nghiền, hệ thống băng tải nặng, máy bơm công nghiệp và các dây chuyền sản xuất cần điều chỉnh tốc độ liên tục.

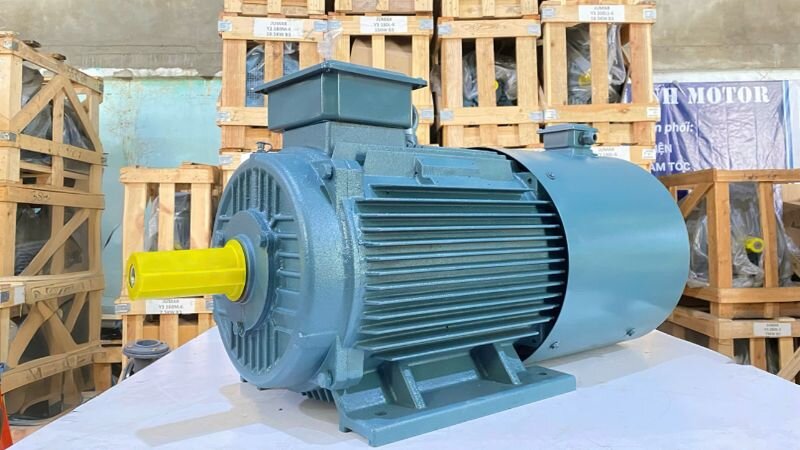

Motor biến tần là gì?
Cấu tạo của motor biến tần
Về cơ bản, một motor biến tần vẫn có đầy đủ các bộ phận của một động cơ điện công nghiệp tiêu chuẩn. Cấu tạo của nó bao gồm:
Stator (Phần tĩnh): Chứa các cuộn dây đồng được quấn trên lõi thép làm từ tôn silic xanh cán nguội để giảm tổn hao từ.
Rotor (Phần quay): Thường là loại lồng sóc, cũng được làm từ các lá tôn silic xanh cao cấp.
Vỏ motor, nắp trước, nắp sau: Dùng để bảo vệ và cố định các bộ phận bên trong.
Trục motor: Truyền chuyển động quay ra ngoài.
Hộp cực: Nơi đấu nối dây điện.
Tuy nhiên, điều làm nên sự khác biệt và giá trị của một motor biến tần chính là 4 nâng cấp cốt lõi sau đây, được thiết kế đặc biệt để chịu được các điều kiện vận hành khắc nghiệt do biến tần gây ra.
Quạt làm mát cưỡng bức
Thay vì sử dụng quạt làm mát gắn liền trục như motor thường (quay chậm khi motor chạy chậm nên sẽ không đủ mát), motor biến tần được trang bị một quạt làm mát cưỡng bức. Đây là một quạt điện riêng, có nguồn cấp riêng và luôn chạy ở tốc độ tối đa, bất kể motor chính đang quay nhanh hay chậm. Điều này đảm bảo motor luôn được giải nhiệt tối ưu.
Lớp cách điện dây đồng cấp F hoặc H
Khi tần số giảm đi, ruột động cơ sẽ nóng hơn, đòi hỏi lớp cách điện phải tốt hơn. Dây đồng của motor biến tần sử dụng lớp cách điện cấp F (chịu được 155°C) hoặc cấp H (chịu được 180°C). Lớp men cách điện cao cấp này có khả năng chống lại hoàn toàn các xung điện áp đỉnh (voltage spikes) từ biến tần, tránh bị đánh thủng cách điện.
Vòng bi cách điện (Bạc đạn cách điện)
Dòng điện cao tần từ biến tần có thể tạo ra dòng điện rò chạy dọc theo trục, phá hủy vòng bi thường. Để giải quyết vấn đề này, motor biến tần thường có ít nhất một vòng bi cách điện (Insulated Bearing). Vòng bi này có một lớp gốm (ceramic) siêu mỏng, có tác dụng như một “bức tường” cách điện, ngăn chặn dòng điện rò và bảo vệ vòng bi.
Trục ra lắp được Encoder
Để phục vụ cho các ứng dụng điều khiển chính xác, trục sau của motor biến tần thường được thiết kế dài ra và có mặt bích với các lỗ ren chờ sẵn. Điều này giúp việc gắn thêm Encoder (bộ mã hóa vòng quay) để phản hồi tín hiệu tốc độ và vị trí về biến tần trở nên cực kỳ đơn giản và chính xác.

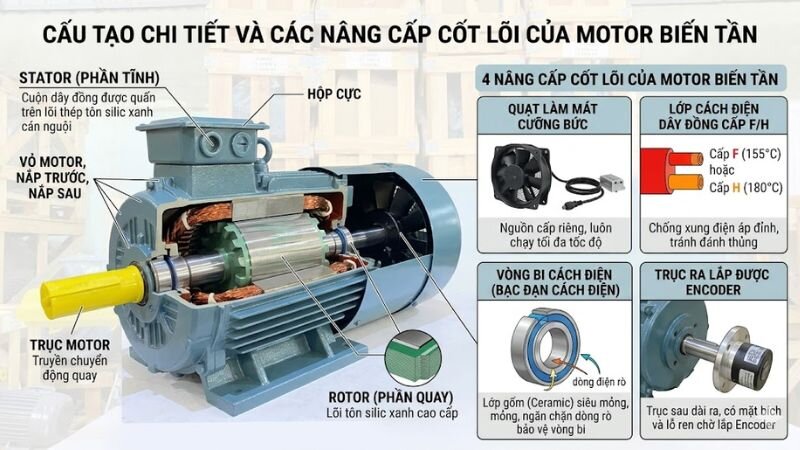

Cấu tạo chi tiết motor biến tần
Nguyên lý hoạt động của motor biến tần
Về cơ bản, motor biến tần vẫn hoạt động dựa trên nguyên lý cảm ứng điện từ như một motor 3 pha thông thường. Từ trường quay được tạo ra trong stator sẽ cảm ứng lên rotor, tạo ra một lực điện từ làm cho rotor quay theo.
Tuy nhiên, điểm khác biệt cốt lõi trong nguyên lý vận hành là nhờ các nâng cấp về cấu tạo (đã nêu chi tiết ở trên), nó có khả năng nhận nguồn điện có tần số và điện áp thay đổi liên tục từ biến tần mà vẫn:
Duy trì được mô-men xoắn ổn định trên một dải tốc độ cực rộng.
Không bị quá nhiệt khi hoạt động ở tốc độ thấp trong thời gian dài.
Không bị hư hỏng các bộ phận bên trong (cách điện, vòng bi) do các “áp lực” mà biến tần gây ra.
Motor biến tần lắp với hộp giảm tốc nào?
Motor biến tần hiếm khi hoạt động một mình mà thường được kết hợp với các loại hộp giảm tốc (hộp số giảm tốc) để tạo thành một bộ động cơ giảm tốc (motor giảm tốc) hoàn chỉnh, đáp ứng chính xác yêu cầu về tốc độ và mô-men xoắn. Dưới đây là các cách kết hợp phổ biến nhất trên thị trường.
Motor biến tần lắp với hộp giảm tốc Cycloid
Việc kết hợp Motor biến tần lắp với hộp giảm tốc Cycloid tạo ra một bộ truyền động có khả năng chịu tải sốc và quá tải cực tốt. Nó rất lý tưởng cho các ứng dụng như máy khuấy hóa chất, máy trộn vật liệu xây dựng hay các hệ thống băng tải nặng đòi hỏi độ bền cao.

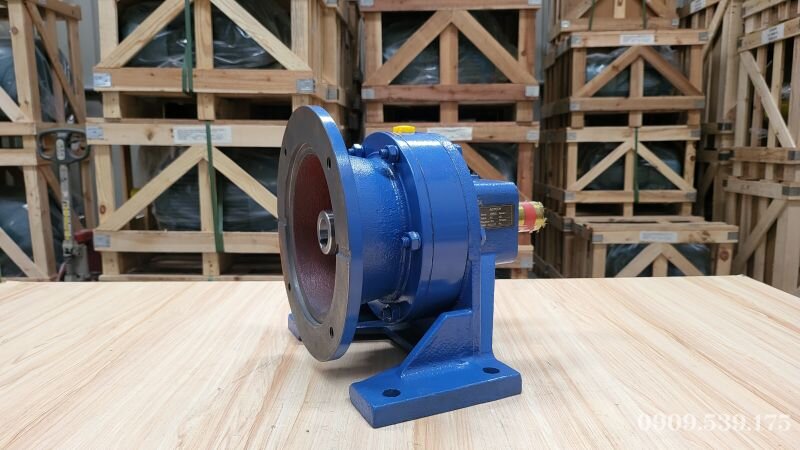

Motor biến tần kết hợp hộp giảm tốc Cycloid 4kW 5.5HP giúp vận hành bền bỉ, chịu tải lớn cho nhiều ứng dụng công nghiệp.

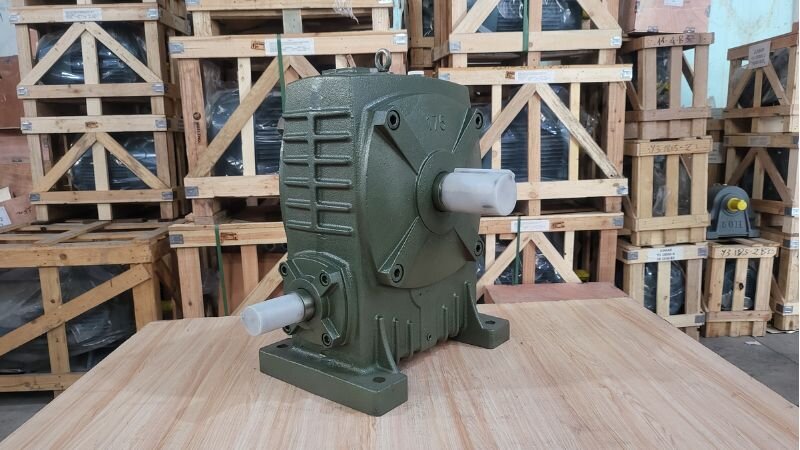

Motor biến tần lắp với hộp giảm tốc trục vít, bánh vít
Giải pháp Motor biến tần lắp với hộp giảm tốc trục vít bánh vít rất phổ biến cho các ứng dụng cần khả năng tự hãm cao. Nó thường được dùng trong hệ thống tời nâng, cửa tự động, hoặc các băng tải nghiêng để chống trôi ngược khi dừng.
Motor biến tần lắp với hộp giảm tốc trục vít, bánh vít
Motor biến tần lắp với hộp giảm tốc NMRV
Khi Motor biến tần lắp với hộp giảm tốc NMRV, với thiết kế cốt âm vuông góc và vỏ nhôm nhẹ, nó trở thành lựa chọn tuyệt vời cho các ứng dụng cần tiết kiệm không gian và trọng lượng, ví dụ như máy chế biến gỗ hoặc máy dệt.

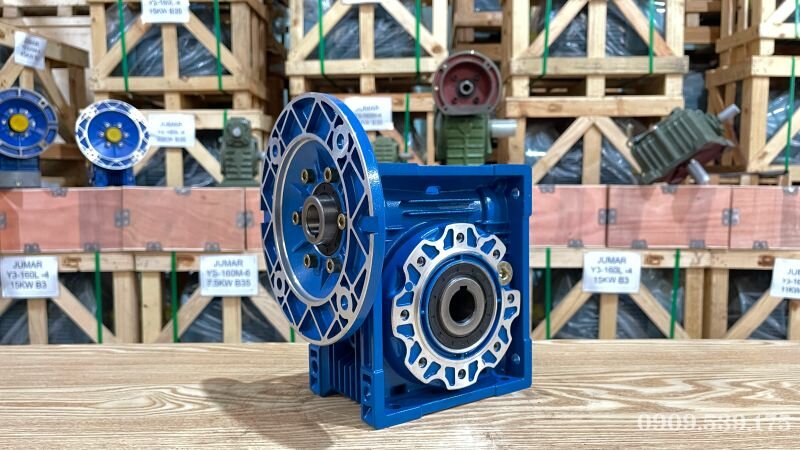

Motor biến tần 1.5kW 2HP kết hợp hộp giảm tốc NMRV 75 – cụm truyền động gọn nhẹ, bền bỉ và linh hoạt trong nhiều ứng dụng.
Motor biến tần lắp với điều tốc cơ
Khi một ứng dụng vừa cần dải điều tốc rộng, vừa cần một tỷ số truyền cơ khí cố định, việc motor biến tần lắp với điều tốc cơ là một giải pháp linh hoạt. Nó thường thấy trong các máy thí nghiệm hoặc dây chuyền sản xuất cần sự tinh chỉnh tốc độ ở nhiều cấp độ.

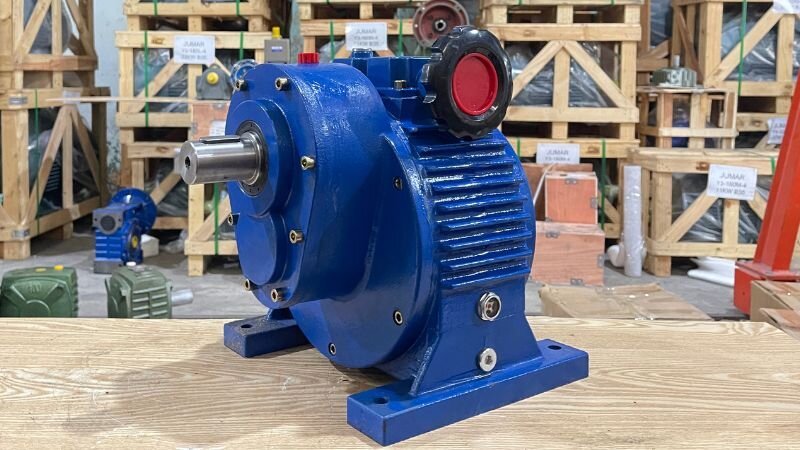

Motor biến tần lắp với điều tốc cơ
Motor biến tần lắp với hộp giảm tốc tải nặng song song trục F
Việc Motor biến tần lắp với hộp giảm tốc tải nặng trục song song F có ưu điểm là thiết kế mỏng, dẹt, rất phù hợp cho các ứng dụng bị giới hạn về không gian lắp đặt theo chiều ngang như hệ thống máy khuấy trong các bồn, bể hẹp.

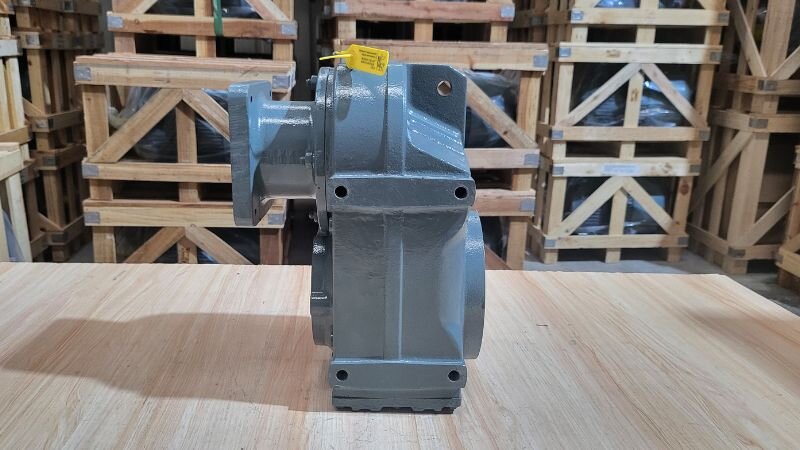

Motor biến tần lắp với giảm tốc tải nặng trục song song F
Motor biến tần lắp với hộp giảm tốc tải nặng trục thẳng R
Đây là loại kết hợp phổ biến và đa dụng nhất. Việc Motor biến tần lắp với hộp giảm tốc tải nặng trục thẳng R cho hiệu suất truyền động rất cao, được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp, từ băng tải, gầu tải đến các hệ thống máy chế biến.

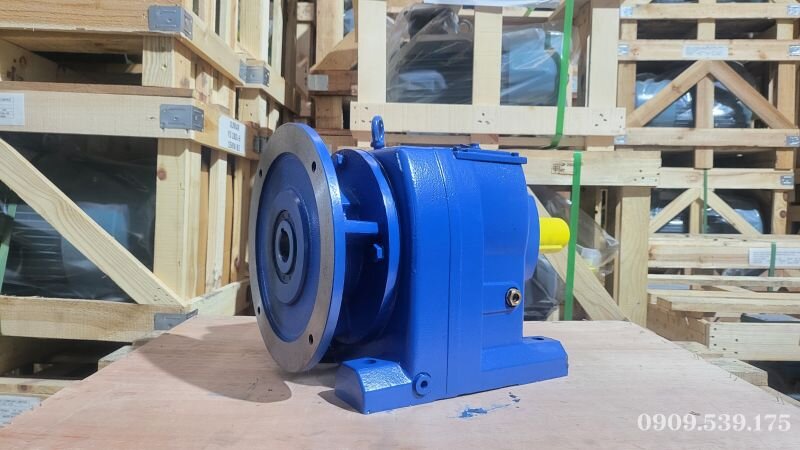

Motor biến tần 5.5kW 7.5HP kết hợp hộp giảm tốc trục thẳng R – cụm truyền động mạnh mẽ, bền bỉ, ứng dụng rộng rãi trong công nghiệp.
Motor biến tần lắp với hộp giảm tốc tải nặng vuông góc K
Khi Motor biến tần lắp với hộp giảm tốc tải nặng trục vuông góc K, nó tạo ra một hệ thống truyền động hiệu suất cao với trục ra vuông góc, giúp tiết kiệm không gian. Ứng dụng phổ biến trong các hệ thống băng tải, thang máy tải hàng, máy khuấy…

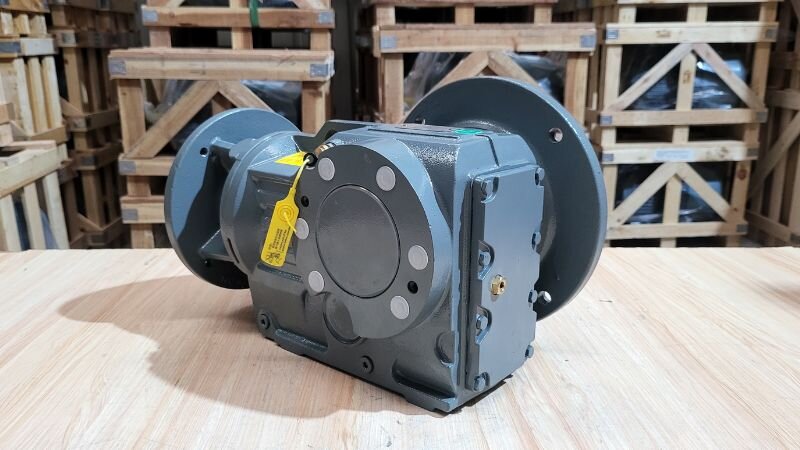

Motor biến tần với giảm tốc tải nặng trục vuông góc K
Motor biến tần lắp với hộp giảm tốc tải nặng vuông góc S
Giải pháp motor biến tần lắp với hộp giảm tốc tải nặng trục vuông góc S kết hợp ưu điểm của cả bánh răng trụ và trục vít, mang lại khả năng tự hãm tốt hơn. Nó thường được dùng trong các ứng dụng cần cả lực kéo mạnh và khả năng giữ tải khi dừng.

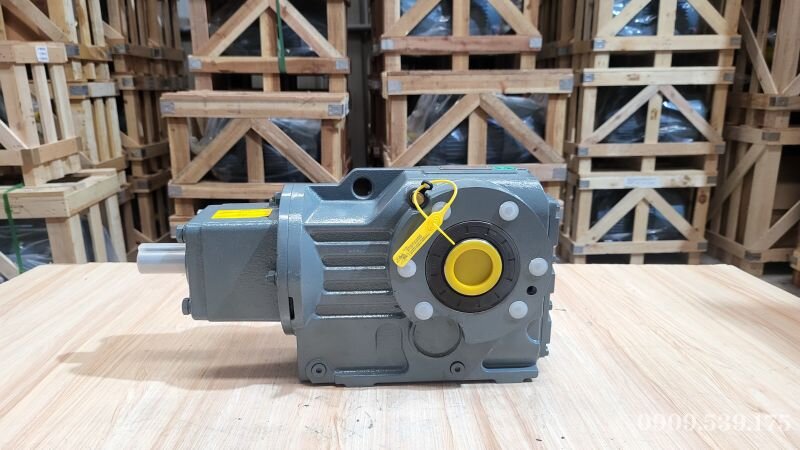

Motor biến tần 7.5kW 10HP kết hợp hộp giảm tốc trục vuông góc S – giải pháp tối ưu cho tải nặng, băng tải nghiêng và nâng hạ.
