Motor biến tần 3 pha 4kW 5.5Hp

Motor biến tần 3 pha 4kW 5.5Hp là dòng động cơ điện (motor điện) được kết hợp cùng biến tần (inverter) được dùng chuyên dụng trong các công nghiệp nặng, nhờ khả năng thay đổi tốc độ theo sự biến đổi tần số, giúp động cơ biến tấn (motor biến tần) có thể thích ứng linh hoạt trong nhiều ứng dụng. Sau đây, Thành Thái Motor sẽ cung cấp đến bạn nhiều thông tin hữu ích của motor biến tần 3 pha 4kW 5.5Hp này!

Tổng quan thiết kế của motor biến tần 3 pha 4kW 5.5Hp

Motor biến tần 3 pha 4kW 5.5Hp là dòng động cơ điện 3 pha (motor điện 3 pha) có cấu tạo chính lớp vỏ được là bằng gang đúc cứng cáp, phủ lớp sơn tĩnh điện, bảo vệ toàn diện cho động cơ tránh khỏi sự va đập và biến dạng.

Ngoài ra, dưới đuôi động cơ còn trang bị phần quạt cưỡng bức dùng riêng cho motor biến tần (mô tơ biến tần) giúp làm mát cho cả động cơ.

Cấu tạo chi tiết của motor biến tần 3 pha 4kW 5.5Hp

Motor biến tần 3 pha 4kW 5.5Hp có các cấu tạo sở hữu nhiều điểm cải tiến vượt trội như sau:

• Stator: Được làm từ dây đồng 100% là phần đứng yên, tạo ra từ trường, hạn chế phát sinh nhiệt.
• Rotor: Cấu tạo từ các lá thép, là phần quay được nhờ từ trường mà stator tạo ra.
• Hộp cực: Gồm hộp cực điện chính nằm phía trước giúp đấu điện cho động cơ chạy và hộp cực điện phụ phía sau đấu điện giúp cho cánh quạt vận hành.
• Quạt cưỡng bức: Motor biến tần 4kW được trang bị một cụm quạt điện độc lập phía sau đuôi. Quạt này sử dụng nguồn điện riêng, luôn chạy ở tốc độ tối đa định mức, đảm bảo motor được làm mát hoàn hảo dù trục chính đang quay rất chậm.
• Lớp cách điện tăng cường chống sóng hài: Cuộn dây đồng của motor biến tần được bọc tẩm lớp vecni cách điện cường độ cao, chống hiện tượng đánh thủng từ trường, giúp tăng tuổi thọ gấp 2-3 lần so với động cơ thường khi dùng chung với biến tần.
• Mạch biến tần: Giúp biến đổi nguồn điện đầu vào từ xoay chiều thành nguồn điện có điện áp và có tần số.

Phân loại của motor biến tần 3 pha 4kW 5.5Hp

Tùy thuộc vào yêu cầu của hệ thống cơ khí, bạn cần lựa chọn số cực (Pole) phù hợp để xác định tốc độ nền (tốc độ vòng quay khi biến tần chạy ở 50Hz) và mô-men xoắn. Motor biến tần 3 pha 4kW 5.5Hp có các phân loại đa dạng về số cực điện như sau:

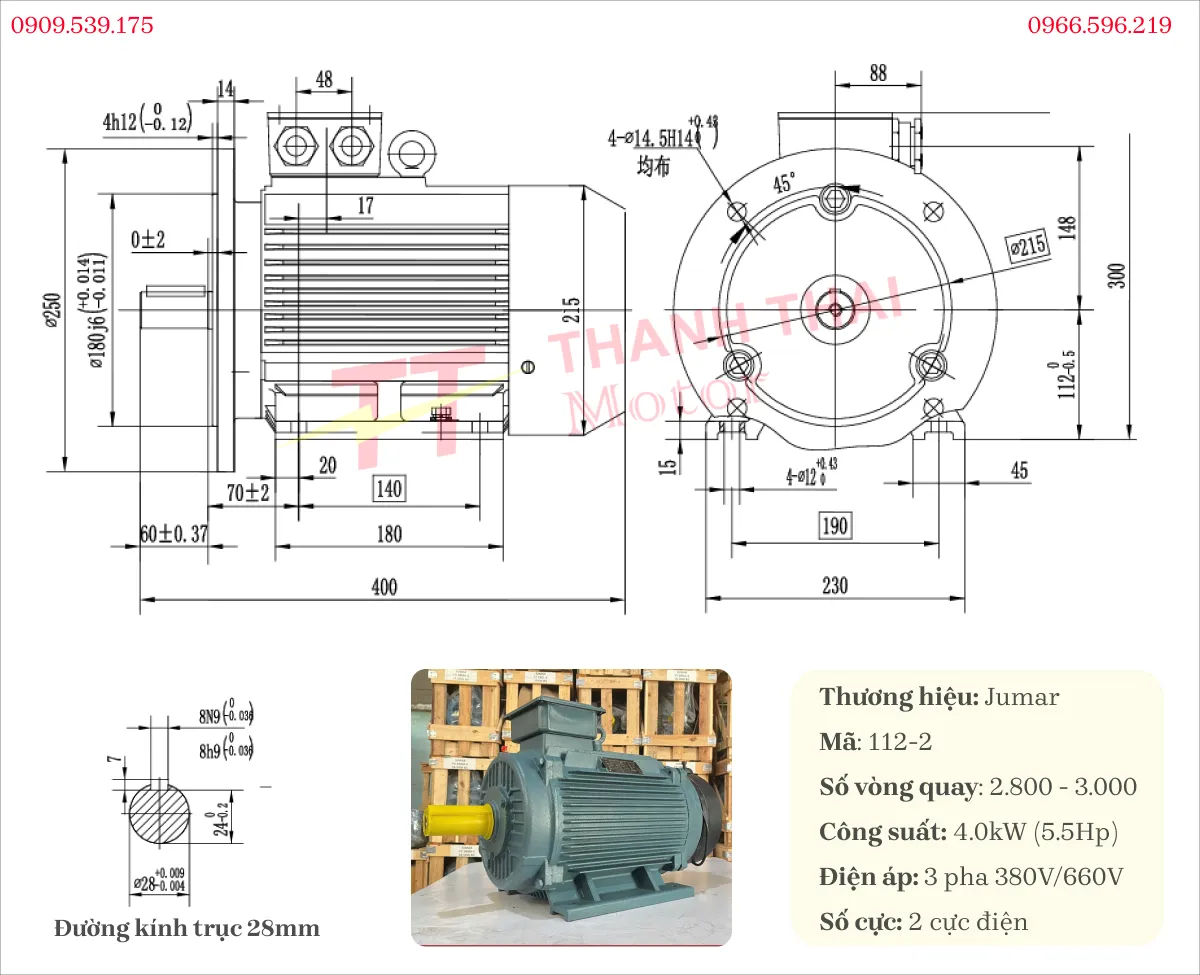

Motor biến tần 4kW 5.5Hp 2 Cực (Tốc độ ~2800 – 3000 vòng/phút)

Dòng 2 cực có tốc độ quay trục rất nhanh nhưng lực kéo (mô-men xoắn) ở mức trung bình. Thường dùng trong các hệ thống đòi hỏi tốc độ vòng quay lớn.

Thông số kỹ thuật

Ứng dụng

• Hệ thống máy bơm cấp nước lưu lượng lớn, bơm phòng cháy chữa cháy (PCCC).
• Các dàn quạt hút ly tâm, quạt thông gió công nghiệp yêu cầu áp suất cao.
• Máy mài, máy cắt, máy cưa gỗ yêu cầu số vòng quay trục nhanh để bề mặt láng mịn.

Motor biến tần 3 pha 4kW (5.5Hp) 4 cực (Tốc độ ~1400 – 1500 vòng/phút)

Đây là dòng động cơ phổ biến nhất trên thị trường, mang lại sự cân bằng hoàn hảo giữa tốc độ vòng quay và mô-men xoắn.

Thông số kỹ thuật

Ứng dụng:

• Hệ thống băng tải, băng chuyền phân loại hàng hóa trong nhà máy.
• Máy trộn nguyên liệu thực phẩm, máy nhào bột, máy đùn hạt nhựa.
• Dây chuyền máy dệt, thiết bị đóng gói bao bì tự động.

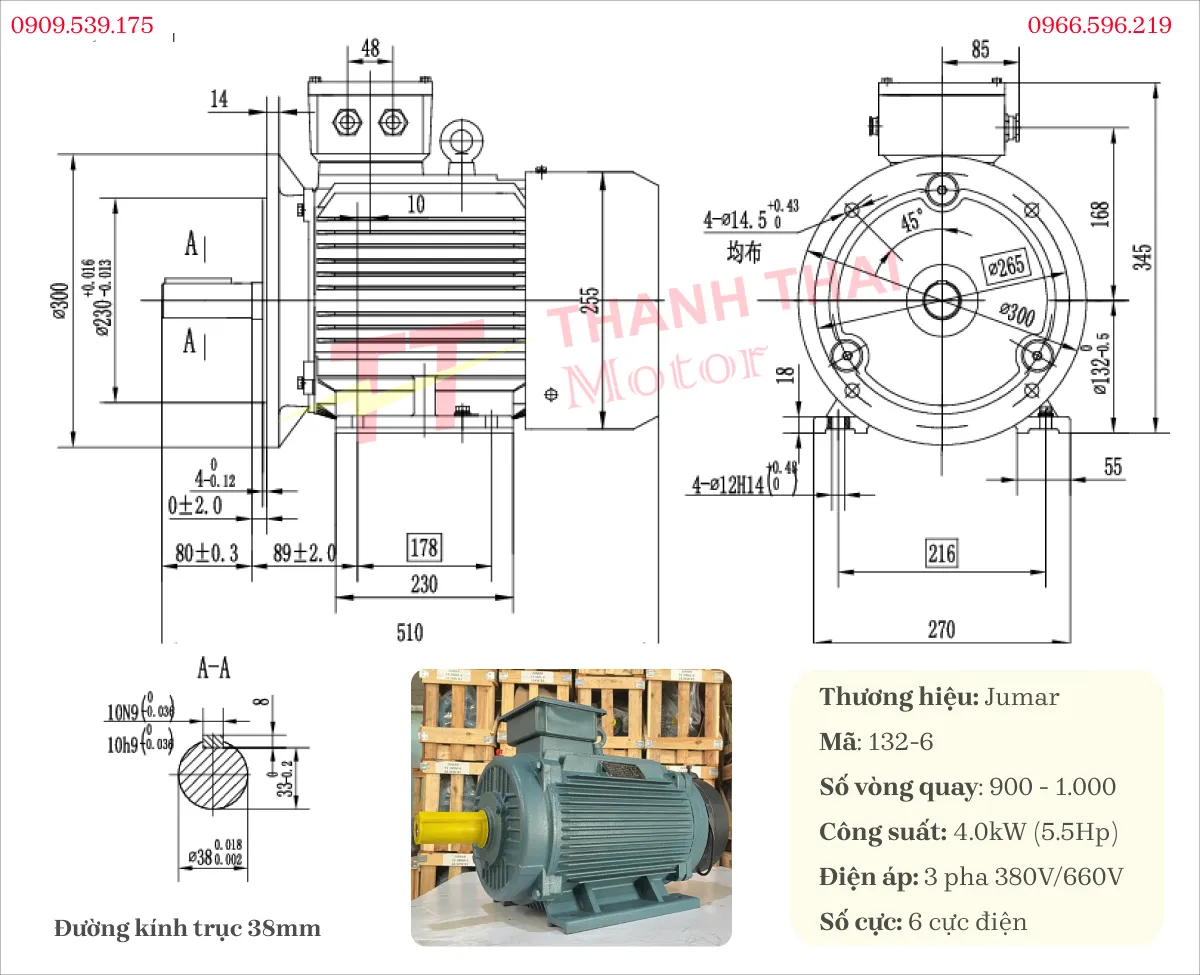

Motor biến tần 4kW 5.5Hp 6 Cực (Tốc độ ~900 – 1000 vòng/phút)

Loại 6 cực có tốc độ quay chậm tự nhiên, bù lại lực ghì tải (mô-men xoắn) rất khỏe, thích hợp cho các tải nặng.

Thông số kỹ thuật

Ứng dụng:

• Hệ thống bồn khuấy trộn hóa chất, khuấy sơn, dung môi có độ đặc nhớt cao.
• Tời nâng hạ hàng hóa, cẩu trục quy mô nhỏ.
• Hệ thống băng tải tải trọng nặng, máy nghiền đá, máy băm dăm gỗ.

Motor biến tần 4kW 5.5Hp 8 Cực (Tốc độ ~700 – 750 vòng/phút)

Dòng động cơ biến tần 4lW 8 cực chuyên dùng cho những hệ thống siêu tải trọng, cần tốc độ cực chậm mà không muốn qua nhiều cấp giảm tốc.

Thông số kỹ thuật

Ứng dụng:

• Hệ thống cánh khuấy xử lý nước thải, đánh bùn đặc ở tốc độ chậm.
• Máy ép thủy lực, máy cán màng cao su cường độ cao.
• Hệ thống cẩu cảng, cần trục nâng hạ container yêu cầu sức kéo cực lớn và ổn định.

Motor biến tần 3 pha 4kW 5.5Hp kết hợp được với các hộp giảm tốc nào?

Motor biến tần 4kW sẽ được lắp ráp cùng các đa dạng các loại hộp giảm tốc (hộp số giảm tốc) sau:

• Hộp giảm tốc trục vít: Hộp giảm tốc NMRV 110, các dòng hộp số WPDO, WPDX, WPDS, WPDA size 135 và các dòng WPS, WPA, WPO, WPX size 120.
• Hộp giảm tốc Cycloid.
• Hộp giảm tốc tải nặng: Hộp giảm tốc tải nặng trục vuông góc K, trục song song F và trục thẳng R.

Ngoài ra, dòng motor biến tần 5 ngựa rưỡi này còn có thể kếp hợp với:

• Khớp nối và puly: Trục 28mm, 38mm, 42mm
• Thắng từ: Thắng từ 4kW 5.5Hp

Hướng dẫn đấu nối động cơ 3 pha

Đấu nối motor biến tần đòi hỏi sự cẩn trọng tuyệt đối vì cấu tạo máy phân tách thành hai cụm nguồn riêng biệt. Việc đấu đúng kỹ thuật không chỉ đảm bảo an toàn phòng chống cháy nổ mà còn giúp động cơ phát huy tối đa công suất.

Bước 1: Mở nắp hộp cực động cơ

• Sử dụng tua vít để tháo rời 4 con ốc cố định trên nắp hộp cực (hộp nối dây) của động cơ.
• Thao tác này giúp bạn tiếp cận các cọc đấu nối bên trong.

Bước 2: Thực hiện đấu nối dây nguồn 380V

• Động cơ 3 pha sử dụng 3 sợi dây nguồn cấp điện áp 380V.
• Tiến hành đấu nối lần lượt 3 sợi dây nguồn này vào 3 cọc trên động cơ là: U1, V1, và W1.
• Cố định chắc chắn các điểm nối để đảm bảo an toàn điện và khả năng truyền tải điện tốt nhất.

Bước 3: Cấp nguồn và chạy thử

• Sau khi hoàn tất việc đấu nối dây, tiến hành cấp nguồn điện 380V cho động cơ.
• Quan sát quá trình vận hành để đảm bảo động cơ hoạt động ổn định và trơn tru.
• Lưu ý: Luôn tuân thủ các quy tắc an toàn điện khi thực hiện thao tác đấu nối và kiểm tra.

Motor biến tần 3 pha 4kW 5.5Hp là mắt xích truyền động quan trọng cho mọi dây chuyền tự động hóa nhờ khả năng điều tốc linh hoạt, cuộn dây đồng chịu nhiệt và hệ thống quạt độc lập giúp triệt tiêu tình trạng quá nhiệt. Để trực quan hơn về cấu tạo cũng như cách đấu nối chuẩn kỹ thuật, mời bạn tham khảo thêm các video tổng hợp hướng dẫn chi tiết hoặc theo dõi hệ thống video động cơ điện của Thành Thái Motor.
