Motor biến tần 3 pha 11kW 15Hp

Motor biến tần 3 pha 11kW 15Hp là dòng động cơ điện (motor điện) công nghiệp công suất trung bình đến lớn, được thiết kế cùng với biến tần (inverter) để biến đổi tần số và dòng điện đầu vào, giúp điều khiển tốc độ quay linh hoạt. Với khả năng vận hành mạnh mẽ, tiết kiệm điện năng và độ bền cao, động cơ biến tần (motor biến tần) này đáp ứng tốt những hệ thống yêu cầu tải nặng, hoạt động liên tục và chính xác.

Thiết kế tổng quan của motor biến tần 3 pha 11kW 15Hp

Motor biến tần (mô tơ biến tần) được chế tạo với lớp vỏ gang đúc dày chắc, chịu lực tốt và giảm rung động khi hoạt động. Toàn thân phủ lớp sơn tĩnh điện chống gỉ, giúp bảo vệ động cơ khỏi độ ẩm, bụi bẩn và tác động cơ học trong môi trường sản xuất khắc nghiệt.

Phần đuôi động cơ được trang bị quạt cưỡng bức độc lập, có khả năng làm mát nhanh, duy trì nhiệt độ ổn định ngay cả khi máy chạy ở tốc độ thấp hoặc vận hành với tải nặng trong thời gian dài.

Cấu tạo chi tiết của motor biến tần

Motor biến tần 3 pha 11kW 15Hp thuộc phân khúc động cơ điện 3 pha (motor điện 3 pha)

• Stator: Quấn 100% bằng dây đồng, giúp dẫn điện tốt, tạo từ trường ổn định và giảm tổn hao nhiệt.
• Rotor: Gồm nhiều lá thép kỹ thuật điện ghép lớp, cho độ bền cao, hiệu suất quay ổn định.
• Hộp cực điện: Gồm hộp chính để đấu nguồn và hộp phụ cho quạt cưỡng bức.
• Quạt cưỡng bức: Thay vì dùng cánh quạt gắn liền trục quay, thiết bị sử dụng một quạt gió lai dắt bằng điện lưới riêng biệt 220V/380V. Dù biến tần có ghì trục motor quay chậm đến đâu, quạt vẫn duy trì công suất thổi gió tối đa, chống lại tình trạng om nhiệt làm cháy cuộn dây.
• Mạch biến tần: Biến đổi dòng điện xoay chiều thành nguồn có tần số thay đổi, cho phép điều chỉnh tốc độ và mô-men xoắn linh hoạt.

Phân loại motor biến tần 3 pha 11kW 15Hp theo số cực

Motor biến tần 3 pha 11kW 15Hp có các phân loại theo số cực điện, giúp dễ dàng tìm ra thông số mô-men xoắn lý tưởng cho máy móc.

Motor biến tần 3 pha 11kW 15Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Motor biến tần 3 pha 15 ngựa 2 cực là dòng chuyên biệt để tạo ra gia tốc lớn và duy trì vòng tua cực nhanh. Đây là giải pháp hoàn hảo cho các thiết bị cần động năng mạnh mẽ và dòng chảy liên tục.

Thông số kỹ thuật

Ứng dụng:

• Tích hợp vào các trạm bơm ly tâm, bơm nước làm mát hoặc bơm mồi yêu cầu áp lực nước lớn.
• Truyền động cho quạt thổi khí cao áp, quạt sấy công nghiệp, hệ thống điều áp lò hơi.
• Vận hành máy mài công suất lớn, máy cưa cắt kim loại mâm xoay tốc độ cao.

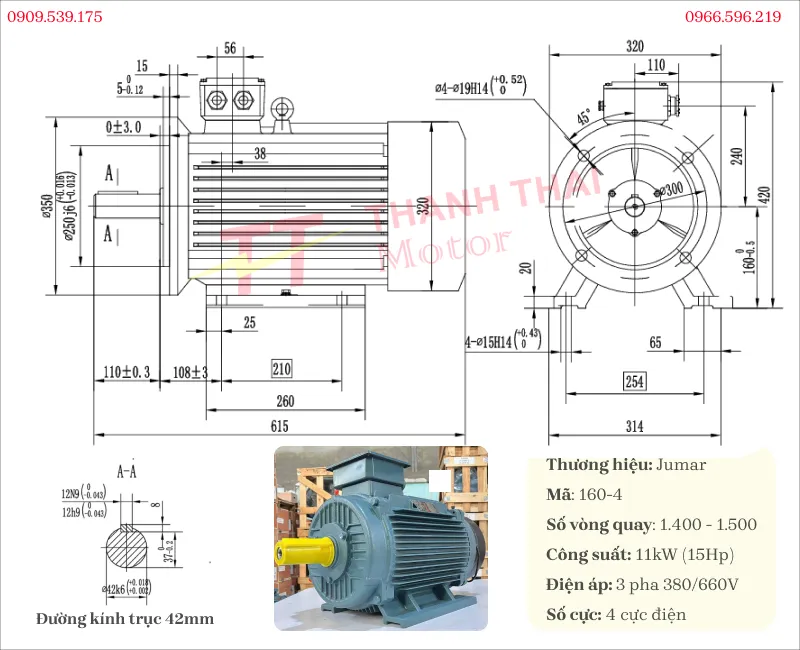

Motor biến tần 3 pha 11kW 15Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Sở hữu thông số vòng quay và lực kéo vô cùng cân đối, dòng mô tơ biến tần 15Hp 4 cực luôn là lựa chọn hàng đầu trong các dây chuyền sản xuất tự động. Tỷ lệ tương thích của thiết bị này với các hệ truyền động phổ thông là rất cao.

Thông số kỹ thuật

Ứng dụng:

• Trạm nguồn cho máy nén khí trục vít, máy đùn ép hạt nhựa, máy ó keo.
• Cung cấp lực kéo cho hệ thống băng tải cấp liệu tại các nhà máy cám, thực phẩm.
• Lắp đặt trong máy phay, máy tiện CNC và các trung tâm gia công cơ khí chính xác.

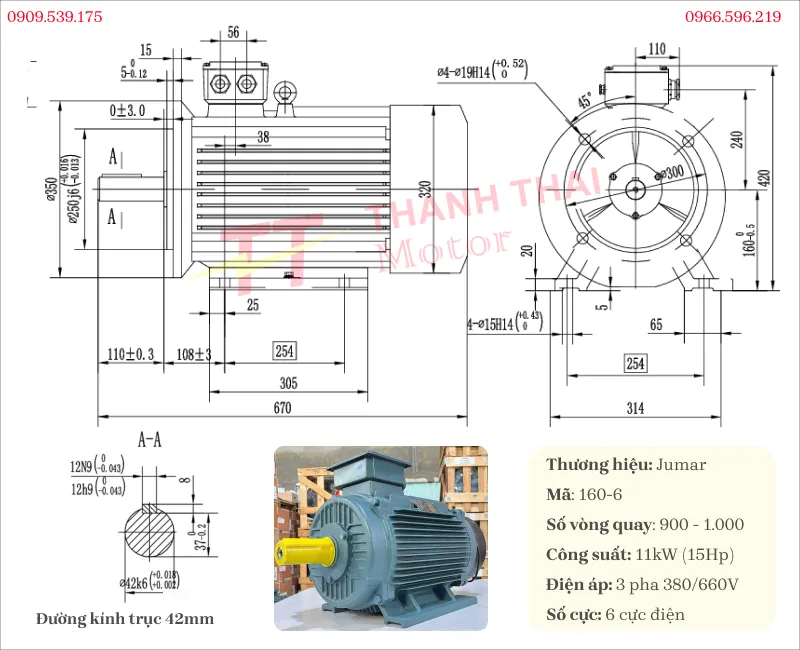

Motor biến tần 3 pha 11kW 15Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Mô-men xoắn sinh ra từ mô tơ 3 pha 15 ngựa 6 cực có độ trì nặng cực kỳ ấn tượng. Thiết bị sinh ra để gồng gánh những hệ thống tải trọng lớn mà không lo kẹt trục hay tụt áp.

Thông số kỹ thuật

Ứng dụng:

• Kéo các trục nghiền quặng, máy nghiền đá, máy nghiền rác tái chế quy mô lớn.
• Truyền động bồn trộn xi măng, máy nhào bột công nghiệp, cánh khuấy dung môi đặc.
• Gắn kết vào tời nâng kéo lưới, pa lăng cáp điện hoặc cẩu trục nhà xưởng hạng trung.

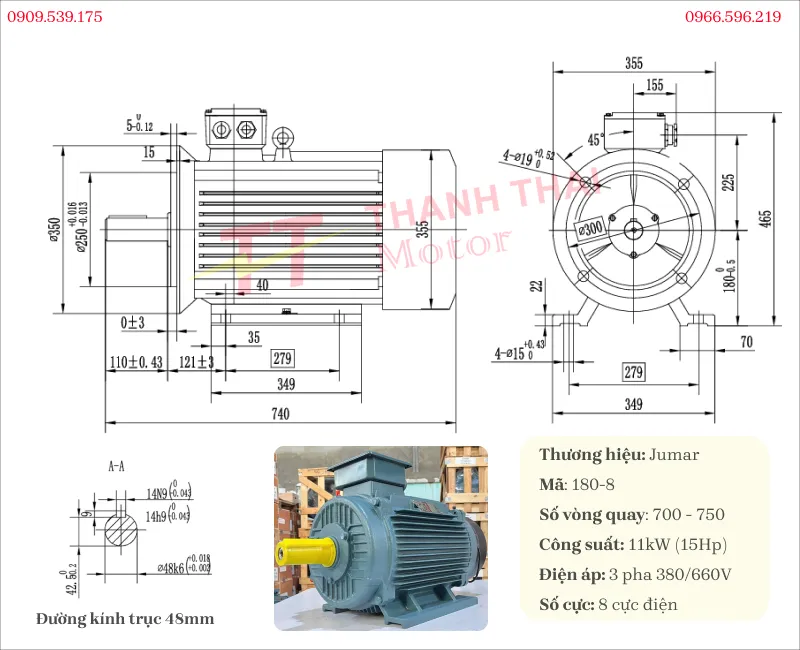

Motor biến tần 3 pha 11kW 15Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Với tốc độ quay siêu chậm và trục cốt kích thước lớn (48mm), dòng mô tơ 3 pha 8 cực mang lại khả năng chịu tải vặn xoắn vô song. Sản phẩm thường được dùng để tối ưu hệ thống, thay thế cho việc sử dụng các hộp số giảm tốc cồng kềnh.

Thông số kỹ thuật

Ứng dụng:

• Truyền động trực tiếp cho hệ thống tay gạt bùn, máy ép bùn khung bản tại trạm xử lý nước.
• Vận hành máy cán thép mỏng, máy ép thủy lực cường độ cao.
• Trang bị cho cổng trục cảng biển, cầu trục nâng hạ khối lượng siêu nặng yêu cầu độ giật thấp nhất.

Motor biến tần 3 pha 11kW 15Hp kết hợp được với những hộp giảm tốc nào?

Mô tơ biến tần 3 pha 15 ngựa có thể kết hợp được với nhiều dòng hộp số giảm tốc sau:

• Hộp giảm tốc trục vít: Hộp giảm tốc NMRV 150, các dòng hộp số WPA, WPS, WPO, WPX, WPDA, WPDS, WPDO, WPDX size 200 và size 250.
• Hộp số giảm tốc tải nặng: Dòng trục thẳng R, song song F, vuông góc K, vuông góc S, hộp giảm tốc tải nặng cycloid.

Ngoài ra, còn kết hợp được với nhiều dòng phụ kiện như:

• Biến tần các hãng INVT, Mitsubishi, …
• Puly và khớp nối trục/ khớp nối xích: Trục 42mm, 48mm
• Thắng từ phanh từ: Lắp đặt với thắng từ công suất 11kW, 15kW, 18.5kW, 22kW

Hướng dẫn đấu nối động cơ điện 3 pha chi tiết chuẩn kỹ thuật

Dưới đây là quy trình đấu điện chuẩn kỹ thuật mà mọi người thợ đều cần nắm vững.

• Mở nắp bảo vệ hộp cực: Sử dụng tua vít để vặn tháo 4 ốc vít cố định nằm ở mặt trên của hộp cực (đặt trên thân motor). Khi nhấc nắp đậy ra, hệ thống cọc nối trên bảng mạch sẽ lộ diện.
• Tiến hành kết nối 3 cáp pha: Lấy 3 sợi cáp từ nguồn điện 380V của bạn. Lần lượt gắn trực tiếp các đầu cáp này vào 3 chân cọc kim loại trên bảng mạch có in ký hiệu là U1, V1 và W1. Hãy lưu ý dùng kìm siết thật chặt các chốt ốc tại điểm nối để tránh hiện tượng mô-ve (đánh lửa) khi mô tơ biến tần rung lắc trong quá trình vận hành.
• Cấp nguồn: Sau khi kết nối xong và đóng nắp hộp bảo vệ, bạn tiến hành cấp lại nguồn điện 380V cho hệ thống. Quan sát chuyển động của cốt trục motor để xác nhận thiết bị đã chạy êm ái, ổn định và không phát ra tiếng kêu bất thường.

Với khả năng tối ưu hóa truyền động xuất sắc và độ bền cơ học vượt trội, motor biến tần 3 pha 11kW 15Hp chắc chắn sẽ là lời giải cho bài toán nâng cao hiệu suất tại các xưởng sản xuất quy mô lớn. Đặc tính giải nhiệt độc lập, không lo quá tải nhiệt ở dải tần số thấp. Để khám phá chi tiết các linh kiện bên trong, mời quý khách đón xem video tổng hợp hướng dẫn tháo lắp hoặc tham khảo thư viện video động cơ điện của Thành Thái Motor.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
