Motor biến tần 3 pha 22kW 30Hp

Motor biến tần 3 pha 22kW 30Hp là dòng động cơ điện (motor điện) công nghiệp công suất lớn, ứng dụng công nghệ biến tần (inverter) hiện đại giúp thay đổi tần số và điện áp đầu vào, từ đó điều khiển tốc độ quay chính xác. Với khả năng vận hành bền bỉ, hiệu suất cao và tiết kiệm năng lượng, động cơ biến tần (motor biến tần) này được sử dụng rộng rãi trong những hệ thống đòi hỏi công suất mạnh mẽ, hoạt động ổn định và liên tục.

Thiết kế tổng thể của motor biến tần 3 pha 22kW 30Hp

Motor biến tần (mô tơ biến tần) được chế tạo bằng vỏ gang đúc nguyên khối cứng cáp, có khả năng chịu lực tốt và giảm rung động khi vận hành. Lớp sơn tĩnh điện bảo vệ toàn diện chống gỉ sét, chống bụi và tăng độ bền cho động cơ trong môi trường làm việc khắc nghiệt.

Phần đuôi động cơ trang bị quạt cưỡng bức độc lập, cho khả năng làm mát nhanh và ổn định, đặc biệt hiệu quả khi motor chạy ở tốc độ thấp hoặc làm việc liên tục với tải nặng.

Cấu tạo chi tiết motor biến tần 3 pha

Motor biến tần 3 pha 22kW 30Hp là dòng động cơ điện 3 pha (motor điện 3 pha) với các cấu tạo chính như:

• Stator: Quấn 100% dây đồng cao cấp, tạo từ trường ổn định, giảm tổn hao nhiệt.
• Rotor: Gồm nhiều lá thép kỹ thuật điện ghép lớp, đảm bảo độ bền và hiệu suất cao.
• Hộp cực điện: Thiết kế riêng biệt, một hộp cho nguồn chính, một hộp cho quạt cưỡng bức.
• Quạt cưỡng bức: Hoạt động liên tục, duy trì khả năng làm mát ngay cả khi motor chạy tải nặng.
• Mạch biến tần: Biến đổi dòng điện xoay chiều sang nguồn có tần số thay đổi, cho phép điều chỉnh tốc độ và mô-men xoắn chính xác.

Phân loại motor biến tần 3 pha 22kW 30Hp

Motor biến tần 3 pha 22kW 30Hp có các phân loại cụ thể như sau:

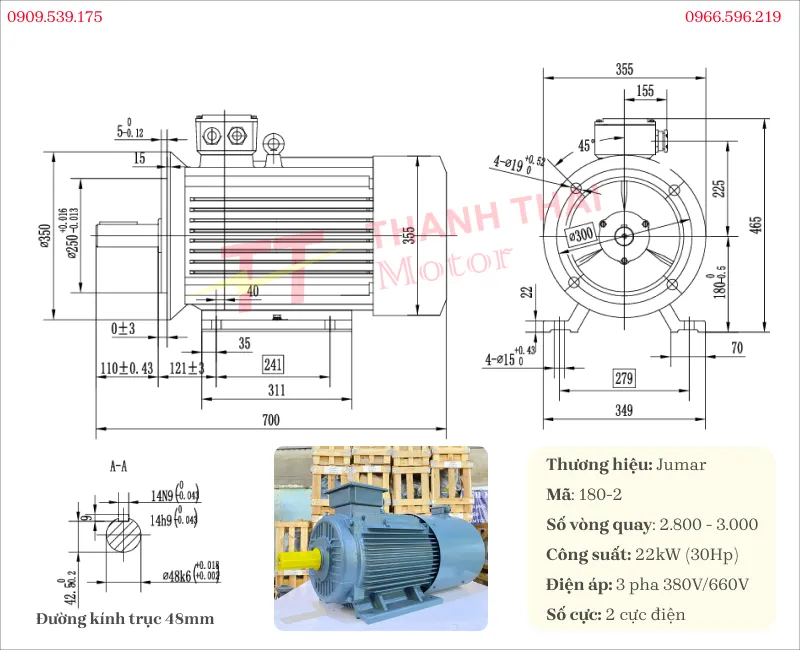

Motor biến tần 3 pha 22kW 30Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Được thiết kế cho các ứng dụng yêu cầu tốc độ quay cao và khả năng đáp ứng tải nhanh. Nhờ tích hợp biến tần, động cơ vận hành linh hoạt, khởi động êm và duy trì hiệu suất ổn định, góp phần tối ưu chi phí điện năng trong quá trình sử dụng.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống bơm công nghiệp: Lắp ráp thành các cụm máy bơm ly tâm, bơm đẩy cao, bơm cấp nước hoặc bơm chữa cháy. Biến tần giúp điều khiển áp lực nước chính xác.
• Quạt và hệ thống hút/thổi khí: Chạy các loại quạt áp lực cao, quạt thông gió nhà xưởng, quạt hút hầm mỏ, hoặc các hệ thống thổi khí/sục khí nuôi trồng thủy sản.
• Máy nén khí & máy hút chân không: Cung cấp lực quay tốc độ cao cho các hệ thống máy nén khí, máy bơm chân không vòng nước hoặc bơm dầu.

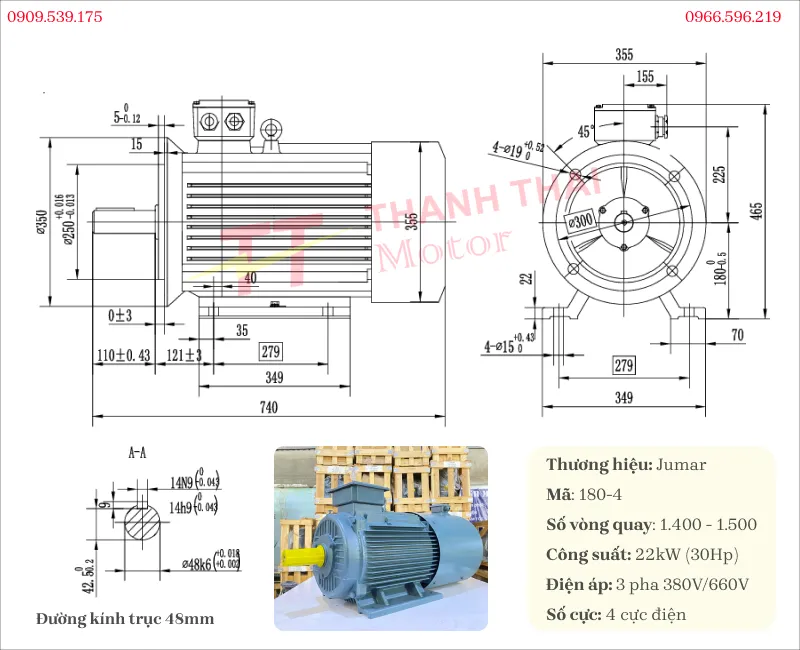

Động cơ biến tần 3 pha 22kW 30Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Mang đến sự cân bằng giữa tốc độ và lực kéo, phù hợp với nhiều hệ thống truyền động công nghiệp. Khả năng điều khiển tốc độ linh hoạt giúp thiết bị vận hành hiệu quả, giảm hao phí năng lượng và tăng tuổi thọ máy móc.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Máy nén khí: Kiểm soát áp suất dòng khí nén chính xác, giúp hệ thống vận hành êm ái, tránh quá tải khi khởi động.
• Bơm công nghiệp: Ứng dụng trong bơm cứu hỏa, bơm cấp nước lưu lượng lớn, bơm hóa chất. Biến tần giúp điều chỉnh lưu lượng / áp lực bơm theo nhu cầu thực tế thay vì dùng van khóa cơ học.
• Quạt công nghiệp: Dùng cho quạt ly tâm, quạt hút bụi, quạt thông gió nhà xưởng. Biến tần giúp khởi động mềm, tránh sụt áp lưới điện và điều chỉnh lưu lượng gió cực kỳ tiện lợi.

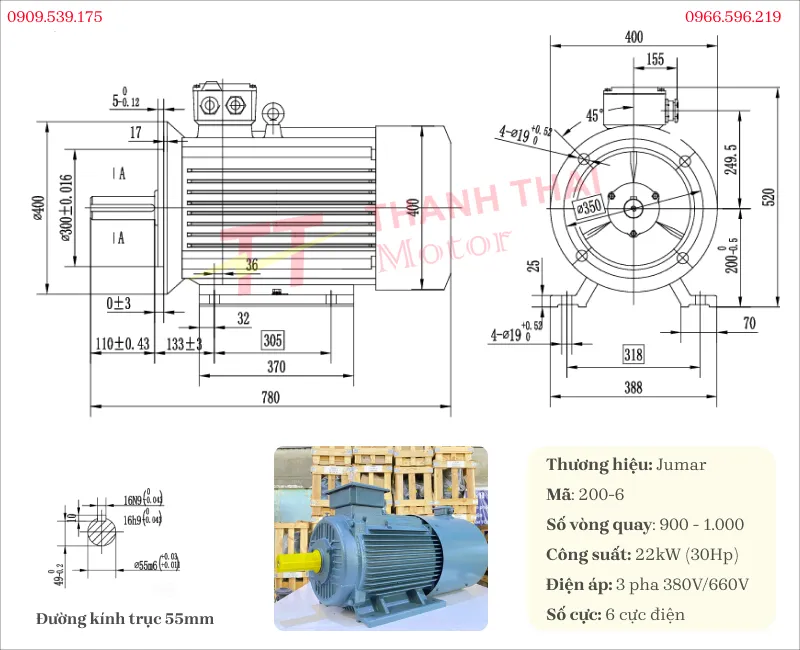

Motor biến tần 3 pha 22kW 30Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Thích hợp cho các hệ thống cần mô-men xoắn cao và khả năng vận hành ổn định trong thời gian dài. Nhờ công nghệ biến tần, động cơ dễ dàng điều chỉnh tốc độ theo tải thực tế, giúp tiết kiệm điện năng và nâng cao hiệu quả sản xuất.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Xử lý nước & nuôi trồng: Chuyên lắp đặt vào các hệ thống máy thổi khí, máy sục khí nuôi tôm, hải sản, và các máy bơm đẩy cao công suất lớn.
• Khai thác khoáng sản: Sử dụng trong các loại máy khai thác than, cát, hoặc hệ thống băng tải nặng yêu cầu tốc độ chậm và lực kéo mạnh.
• Công nghiệp nặng: Dùng trong ngành dệt may, dây chuyền sản xuất lớn, và thang máy trọng tải nặng.

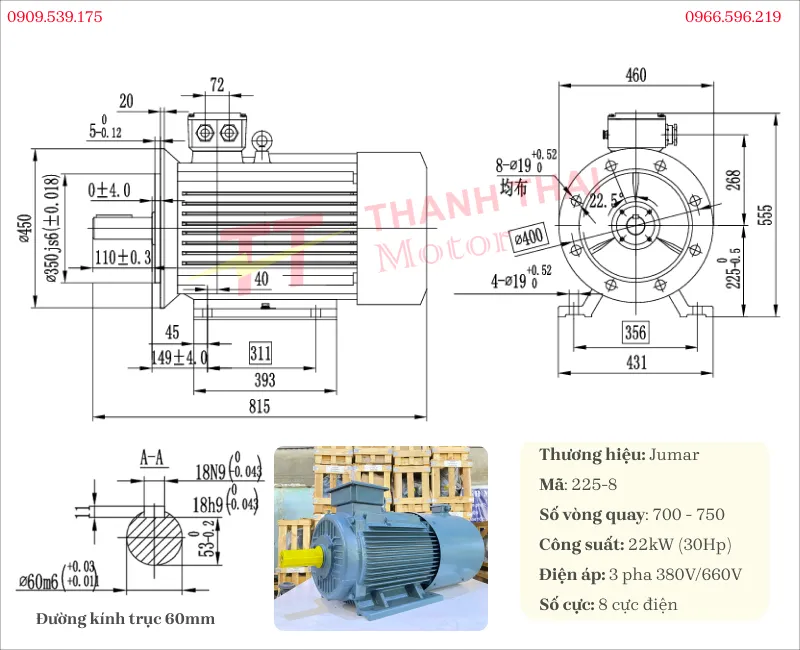

Motor biến tần 3 pha 22kW 30Hp – 8 cực (8 poles) (700 – 750 vòng/phút)

Là lựa chọn phù hợp cho các ứng dụng yêu cầu tốc độ thấp, lực kéo lớn và làm việc liên tục. Biến tần giúp động cơ điều chỉnh tốc độ chính xác, vận hành êm ái và nâng cao hiệu quả sử dụng năng lượng.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Khai thác và chế biến khoáng sản: Ứng dụng để chạy các loại máy nghiền đá, máy xay nghiền quặng, băng tải vận chuyển than và cát.
• Ngành gỗ và vật liệu xây dựng: Dùng trong máy ép gỗ công nghiệp, máy cưa cắt gỗ khối lượng lớn.
• Công nghiệp thực phẩm & giải khát: Phù hợp cho các hệ thống máy khuấy trộn nguyên liệu nặng, hệ thống làm nước đá lạnh và đá viên.

Với khả năng điều chỉnh tốc độ theo nhu cầu thực tế, motor biến tần 3 pha 22kW 30HP là giải pháp phù hợp cho nhiều hệ thống sản xuất, bơm, quạt và máy móc công nghiệp. Liên hệ Thành Thái Motor qua hotline 0909.539.175 để được tư vấn lựa chọn sản phẩm đáp ứng đúng yêu cầu vận hành.

Motor biến tần 3 pha 22kW 30Hp kết hợp hộp giảm tốc nào?

• Hộp giảm tốc: Cycloid, trục thẳng R, vuông góc K, song song F
• Hộp giảm tốc trục vít: WPO, WPX 175; WPDA 200; WPDS 175

Ngoài ra, còn kết hợp với:

• Khớp nối và puly: 48mm

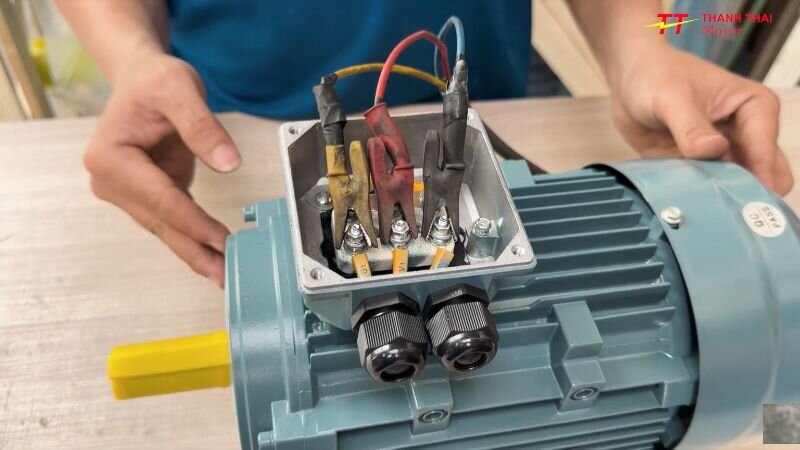

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Tháo nắp hộp cực (Hộp đấu cáp)

• Dùng tua vít vặn ngược chiều kim đồng hồ để tháo rời 4 con ốc ở 4 góc của nắp hộp cực nằm trên lưng động cơ.
• Nhấc nắp bảo vệ ra để tiếp cận bảng cầu đấu điện (terminal block) bên trong.

Bước 2: Phân tích bảng cực và xác định vị trí cấp nguồn

• Bên trong hộp cực gồm có 6 cọc đấu dây. Bạn sẽ thấy các cọc này đã được liên kết sẵn với nhau bằng các thanh đồng (cầu đấu) từ trước để định hình kiểu chạy (Sao hoặc Tam giác).
• Nhiệm vụ của bạn là cấp nguồn vào 3 cọc ở hàng ngoài cùng. Kỹ thuật viên đã chỉ rõ thứ tự 3 cọc này lần lượt là: U1, V1 và W1.

Bước 3: Đấu nối dây nguồn 3 pha

• Cầm 3 sợi dây cấp nguồn 3 pha 380V (tương ứng với 3 đầu kẹp màu vàng, đỏ, xanh đen).
• Lần lượt gắn/kẹp chắc chắn 3 sợi dây này vào 3 cọc U1, V1, W1 [00:00:40 – 00:00:55]. (Mẹo: Nếu sau khi đấu nối mà động cơ quay ngược chiều so với nhu cầu sử dụng, bạn chỉ cần ngắt điện và đảo vị trí 2 trong 3 dây nguồn này cho nhau).

Bước 4: Siết chặt các tiếp điểm (Thao tác bắt buộc)

• Kỹ thuật viên sử dụng kìm mũi nhọn để kẹp và siết chặt các đai ốc trên 3 cọc U1, V1, W1 ngay sau khi gá dây vào.
• Việc siết chặt này nhằm đảm bảo diện tích tiếp xúc điện tốt nhất, ngăn chặn tình trạng lỏng dây gây đánh lửa (mô-ve điện), sụt dòng hoặc chập cháy nổ khi máy vận hành ở cường độ cao.

Bước 5: Đóng điện và chạy thử nghiệm

• Sau khi chắc chắn các mối nối đã an toàn và cách ly tốt, tiến hành đóng cầu dao cấp nguồn điện cho động cơ.
• Quan sát phần trục quay (cốt) màu vàng. Nếu trục động cơ quay đều, êm ái, đạt tốc độ ổn định thì quy trình đấu nối đã hoàn toàn thành công

Thông qua video động cơ điện thực tế, người xem có thể dễ dàng quan sát cấu tạo, nguyên lý vận hành và các ứng dụng phổ biến của từng dòng motor trong sản xuất. Bên cạnh đó, video tổng hợp còn cung cấp nhiều hình ảnh trực quan về quá trình lắp đặt, đấu nối và vận hành thiết bị, giúp khách hàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng thực tế.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
