Motor biến tần 3 pha 37kW 50Hp

Motor biến tần 3 pha 37kW 50Hp là dòng động cơ điện (motor điện) tích hợp công nghệ biến tần (inverter) hiện đại, cho phép điều chỉnh điện áp và tần số đầu vào để kiểm soát chính xác tốc độ và mô-men xoắn. Với khả năng vận hành ổn định, tiết kiệm điện và độ bền vượt trội, động cơ biến tần (motor biến tần) là lựa chọn tối ưu cho các dây chuyền sản xuất tải nặng, thiết bị công nghiệp quy mô lớn và hệ thống hạ tầng yêu cầu độ tin cậy cao.

Thiết kế tổng thể của motor biến tần 3 pha 37kW 50Hp

Motor biến tần (mô tơ biến tần) được sản xuất trên dây chuyền tiên tiến, sử dụng vỏ gang đúc liền khối chắc chắn, giúp giảm rung chấn và tăng khả năng chịu va đập. Toàn bộ bề mặt phủ lớp sơn tĩnh điện công nghiệp, bảo vệ động cơ trước tác động của oxy hóa, độ ẩm và bụi bẩn, nhờ đó tuổi thọ được kéo dài.

Đặc biệt, quạt cưỡng bức độc lập được lắp đặt phía sau, duy trì hiệu quả làm mát ổn định, cho phép động cơ hoạt động liên tục ở tốc độ thấp hoặc trong môi trường tải nặng mà không lo quá nhiệt.

Cấu tạo chi tiết của motor biến tần 3 pha 37kW 50Hp

Motor biến tần 3 pha 37kW 50Hp là dòng động cơ điện 3 pha (motor điện 3 pha) có các cấu tạo chi tiết nha:

• Stator: Dây quấn đồng 100%, chịu nhiệt tốt, hạn chế hao tổn năng lượng và tạo từ trường mạnh mẽ.
• Rotor: Kết cấu từ các lá thép kỹ thuật điện ép chặt, tăng độ bền và giữ hiệu suất ổn định.
• Hộp cực điện: Bố trí tách biệt, một hộp nối nguồn chính và một hộp riêng cho quạt cưỡng bức, giúp thao tác an toàn và thuận tiện.
• Quạt cưỡng bức: Tạo luồng gió mạnh mẽ, hỗ trợ giải nhiệt ngay cả khi động cơ chạy ở tốc độ thấp.
• Mạch biến tần: Cho phép thay đổi tần số, điều chỉnh tốc độ quay linh hoạt, đồng thời bảo vệ motor khỏi dòng khởi động lớn.

Phân loại motor biến tần 3 pha 37kW 50Hp

Motor biến tần 3 pha 37kW 50Hp có các phân loại đa dạng như:

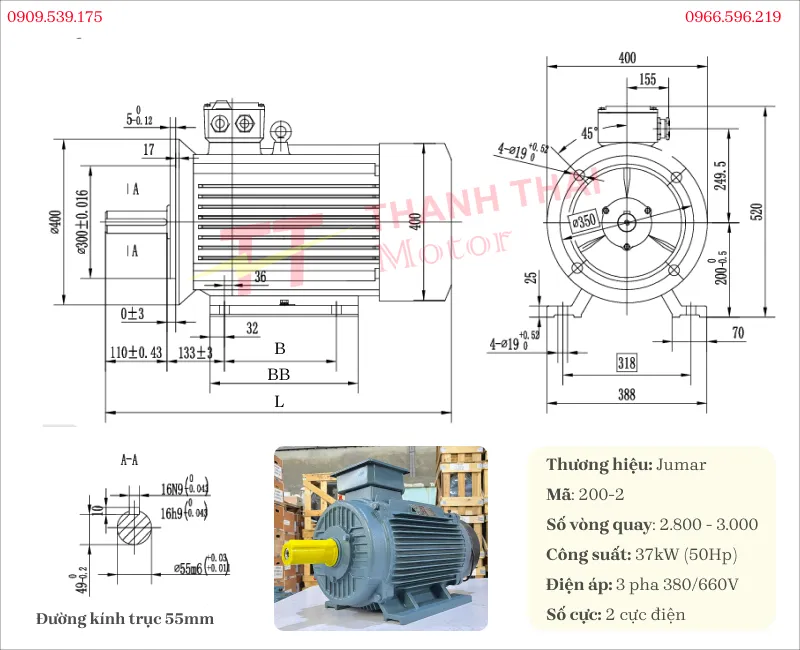

Động cơ biến tần 3 pha 37kW 50Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Được thiết kế cho các hệ thống cần tốc độ quay lớn và phản hồi tải nhanh. Nhờ điều khiển bằng biến tần, động cơ vận hành linh hoạt, giảm dòng khởi động và đảm bảo hiệu suất ổn định trong nhiều điều kiện làm việc khác nhau.

Thông số kỹ thuật

Ứng dụng

• Quạt và thổi khí: Ứng dụng trong các hệ thống thông gió hầm mỏ, lò hơi, quạt ly tâm công nghiệp, quạt tăng áp.
• Chế biến gỗ và nông sản: Máy băm, máy cưa, máy bào gỗ công nghiệp và các thiết bị chế biến như máy xay xát, nghiền hạt điều.
• Dây chuyền sản xuất tự động: Băng tải, thang máy công nghiệp và các thiết bị nghiền vật liệu xây dựng.

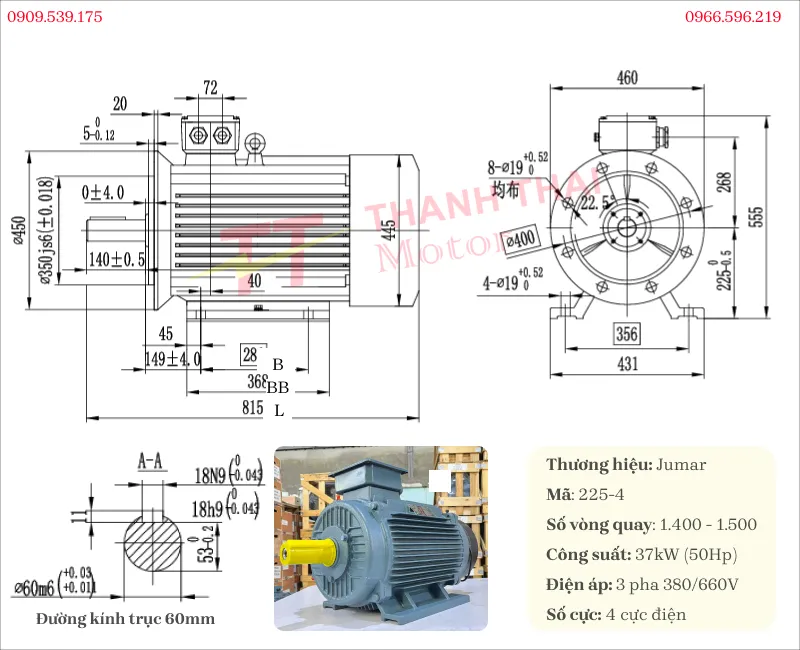

Motor biến tần 3 pha 37kW 50Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Phù hợp cho các hệ thống truyền động cần độ ổn định cao và khả năng điều chỉnh tốc độ linh hoạt. Khi kết hợp biến tần, động cơ giúp vận hành êm, giảm rung và tối ưu hiệu suất trong các ứng dụng công nghiệp liên tục.

Thông số kỹ thuật

Ứng dụng

• Hệ thống quạt hút/thổi công nghiệp: Kiểm soát lưu lượng gió chính xác cho các lò hơi, nhà máy luyện kim hoặc tháp giải nhiệt mà không cần dùng van khóa cơ học.
• Bơm ly tâm lưu lượng lớn:Tiết kiệm năng lượng tối đa khi điều khiển lưu lượng nước trong hệ thống cấp thoát nước đô thị hoặc trạm bơm thủy lợi.
• Băng tải, gầu tải và máy ép: Tự động điều chỉnh tốc độ chạy của vật liệu trên dây chuyền sản xuất.

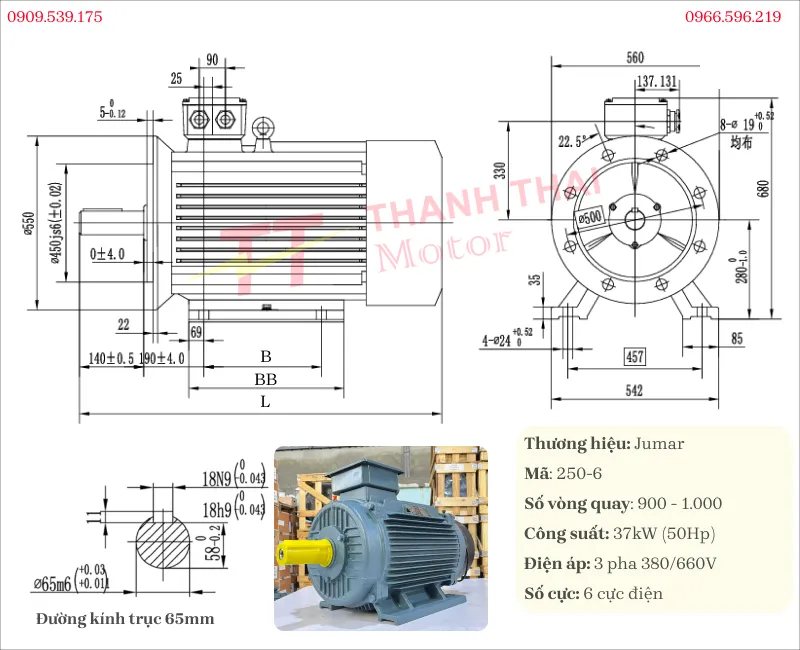

Motor biến tần 3 pha 37kW 50Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Được tối ưu cho các hệ thống cần mô-men xoắn lớn và vận hành ổn định ở dải tốc độ trung bình thấp. Nhờ điều khiển bằng biến tần, động cơ giúp khởi động êm, hạn chế sốc tải và duy trì hiệu suất ổn định trong quá trình làm việc liên tục.

Thông số kỹ thuật

Ứng dụng thực tế:

• Công nghiệp nặng & Vật liệu xây dựng: Vận hành các loại máy ép, máy nghiền đá, máy trộn bê tông, và máy sản xuất vật liệu xây dựng đòi hỏi lực kéo mạnh ở tốc độ chậm.
• Chế biến gỗ: Sử dụng trong các loại máy cưa, máy cắt, và máy ép gỗ công nghiệp quy mô lớn.
• Hệ thống quạt & Bơm công nghiệp: Lắp đặt cho các quạt hút thổi công suất lớn, bơm phòng cháy chữa cháy, hoặc hệ thống bơm cung cấp nước cần kiểm soát lưu lượng chính xác.

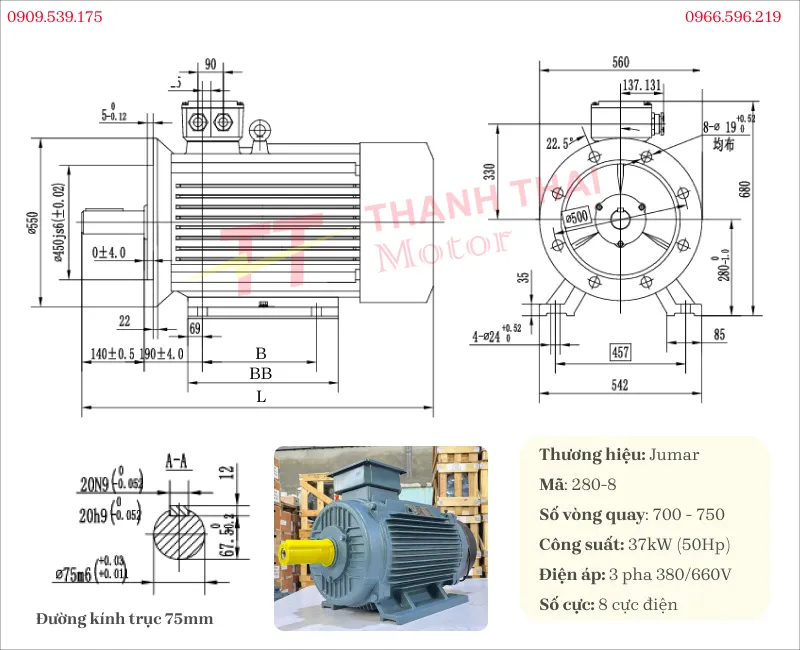

Motor biến tần 3 pha 37kW 50Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Được thiết kế cho các hệ thống cần lực kéo lớn ở tốc độ thấp, đảm bảo vận hành ổn định trong điều kiện tải nặng. Khi kết hợp biến tần, động cơ giúp kiểm soát tốc độ mượt mà, giảm chấn động và tăng độ bền cho toàn bộ hệ thống truyền động.

Thông số kỹ thuật

Ứng dụng thực tế:

• Thiết bị Nâng hạ & Cẩu trục: Ứng dụng trong tời hàng hóa, cầu trục container nhờ khả năng giữ tải trọng lớn và vận hành vô cùng êm ái, hạn chế rung lắc.
• Hệ thống Quạt & Bơm công nghiệp: Tích hợp biến tần giúp kiểm soát lưu lượng gió/nước chính xác (trong các nhà máy xử lý nước thải, lò hơi) thay vì phải dùng van cơ, giúp giảm đáng kể chi phí điện năng.
• Ngành Chế biến & Sản xuất nặng: Dùng trong máy cán thép, máy khuấy trộn nguyên liệu đặc (nhựa đường, hóa chất, bột giấy), máy làm gạch/ngói.

Motor biến tần 3 pha 37kW 50Hp kết hợp hộp giảm tốc nào?

• Hộp giảm tốc: trục thẳng R, vuông góc K, S; Cycloid

Ngoài ra, còn kết hợp với:

• Khớp nối và puly: 60mm

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở hộp cực và chuẩn bị dây dẫn

• Dùng tua vít tháo 4 con ốc để mở nắp hộp cực trên thân động cơ điện 3 pha.
• Chuẩn bị sẵn 3 sợi dây nguồn cấp điện 3 pha (điện áp 380V) để tiến hành đấu nối.

Bước 2: Tiến hành đấu nối 3 dây pha vào cọc đấu

• Lần lượt đưa 3 sợi dây nguồn vào cầu đấu và đặt vào 3 vị trí cọc tương ứng.
• Chi tiết vị trí: Dây thứ nhất đấu vào cực U1, dây thứ hai đấu vào cực V1, và dây thứ ba đấu vào cực W1 (trong video người hướng dẫn đọc là “đúp 1”).

Bước 3: Siết chặt và cố định các điểm nối

• Sử dụng kìm để kẹp và siết thật chặt các đai ốc tại các cực U1, V1, và W1.
• Lưu ý: Việc siết chặt đai ốc rất quan trọng để đảm bảo tiếp xúc điện tốt, giữ cho dây không bị tuột hoặc đánh lửa (mô-ve) khi động cơ rung lắc trong quá trình vận hành.

Bước 4: Cấp nguồn và chạy thử nghiệm

• Sau khi đã hoàn tất việc đấu nối và kiểm tra kỹ lưỡng độ chắc chắn của các điểm nối, hãy dọn dẹp gọn gàng dây dẫn.
• Tiến hành đóng điện, cấp nguồn 380V cho động cơ để kiểm tra xem trục động cơ có quay đều và hoạt động trơn tru hay không.

Motor biến tần 3 pha 37kW 50Hp là giải pháp truyền động hiệu quả cho nhiều hệ thống công nghiệp nhờ khả năng vận hành ổn định, điều khiển tốc độ linh hoạt và tiết kiệm điện năng trong suốt quá trình sử dụng. Việc lựa chọn đúng cấu hình theo từng số cực sẽ giúp tối ưu hiệu suất, giảm hao mòn cơ khí và tăng độ bền cho toàn bộ hệ thống. Để hiểu rõ hơn về nguyên lý hoạt động cũng như ứng dụng thực tế, bạn có thể tham khảo thêm video động cơ điện ở phần nội dung liên quan, đồng thời xem các tư liệu video tổng hợp để có góc nhìn trực quan hơn trước khi lựa chọn thiết bị phù hợp.
