Motor biến tần 3 pha 30kW 40Hp

Motor biến tần 3 pha 30kW 40Hp là dòng động cơ điện (motor điện) được ứng dụng công nghệ biến tần (inverter) tiên tiến cho phép thay đổi điện áp và tần số đầu vào, nhờ đó kiểm soát tốc độ quay linh hoạt theo nhu cầu vận hành. Với công suất mạnh mẽ, hiệu suất ổn định và khả năng tiết kiệm năng lượng, động cơ biến tần (motor biến tần) được xem là lựa chọn lý tưởng cho những dây chuyền sản xuất, hệ thống tải nặng đòi hỏi sự chính xác và độ bền cao.

Thiết kế tổng thể của motor biến tần 3 pha 30kW 40Hp

Motor biến tần (mô tơ biến tần) được sản xuất trên dây chuyền hiện đại, sử dụng vỏ gang đúc nguyên khối dày và chắc chắn, chịu tải tốt, giảm rung động khi vận hành. Lớp sơn tĩnh điện công nghiệp phủ toàn thân, giúp tăng cường khả năng chống oxy hóa, chống gỉ và bảo vệ motor trong môi trường ẩm ướt, nhiều bụi bẩn hoặc có tác động cơ học.

Phía sau motor được tích hợp quạt cưỡng bức độc lập, mang lại hiệu quả làm mát nhanh chóng, đảm bảo nhiệt độ ổn định trong suốt quá trình vận hành, ngay cả khi motor hoạt động với tải nặng ở tốc độ thấp.

Cấu tạo chi tiết của motor biến tần

Motor biến tần 3 pha 30kW 40Hp là dòng động cơ điện 3 pha (motor điện 3 pha) với các cấu tạo chính như:

• Stator: Sử dụng dây đồng nguyên chất, độ dẫn điện cao, giảm tổn thất nhiệt và tạo từ trường mạnh.
• Rotor: Chế tạo từ nhiều lá thép kỹ thuật điện ghép chặt, tăng tuổi thọ và duy trì hiệu suất ổn định.
• Hộp cực điện: Bố trí tách biệt gồm một hộp đấu nối nguồn chính và một hộp riêng cho quạt cưỡng bức.
• Quạt cưỡng bức: Tạo ra nguồn gió mạnh mẽ, hoạt động liên tục, duy trì khả năng tản nhiệt tối ưu cho động cơ.
• Mạch biến tần: Biến đổi dòng điện xoay chiều thành dòng có tần số thay đổi, từ đó điều chỉnh chính xác tốc độ và mô-men xoắn.

Phân loại motor biến tần 3 pha 30kW 40Hp

Motor biến tần 3 pha 30kW 40Hp có các phân loại theo số cực như:

Motor biến tần 3 pha 30kW 40Hp – 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Được thiết kế cho các ứng dụng yêu cầu tốc độ quay cao và khả năng điều khiển linh hoạt. Khi kết hợp biến tần, động cơ giúp tối ưu hiệu suất vận hành, tiết kiệm điện năng và giảm tải khi khởi động.

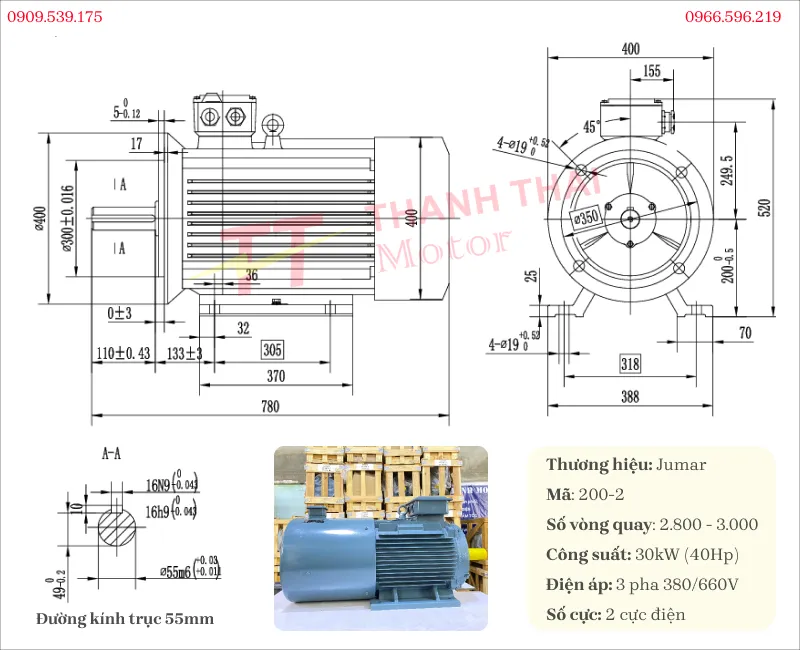

Thông số kỹ thuật:

Ứng dụng thực tế:

• Quạt công nghiệp áp lực cao: Lắp đặt cho hệ thống hút bụi nhà xưởng, quạt lò hơi, quạt làm mát hầm mỏ hoặc thông gió tầng hầm.
• Máy nén khí & Máy thổi khí: Cung cấp tốc độ vòng quay phù hợp để tạo ra luồng khí nén ổn định.
• Máy móc chế biến gỗ: Dùng cho các loại máy cưa gỗ công nghiệp, máy bào, máy cắt yêu cầu tốc độ cắt cực cao để đảm bảo độ mịn.

Motor biến tần 3 pha 30kW 40Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Sở hữu tốc độ trung bình cùng khả năng điều chỉnh linh hoạt nhờ biến tần, phù hợp cho các hệ thống cần vận hành ổn định, tiết kiệm điện và kiểm soát tải chính xác trong môi trường công nghiệp.

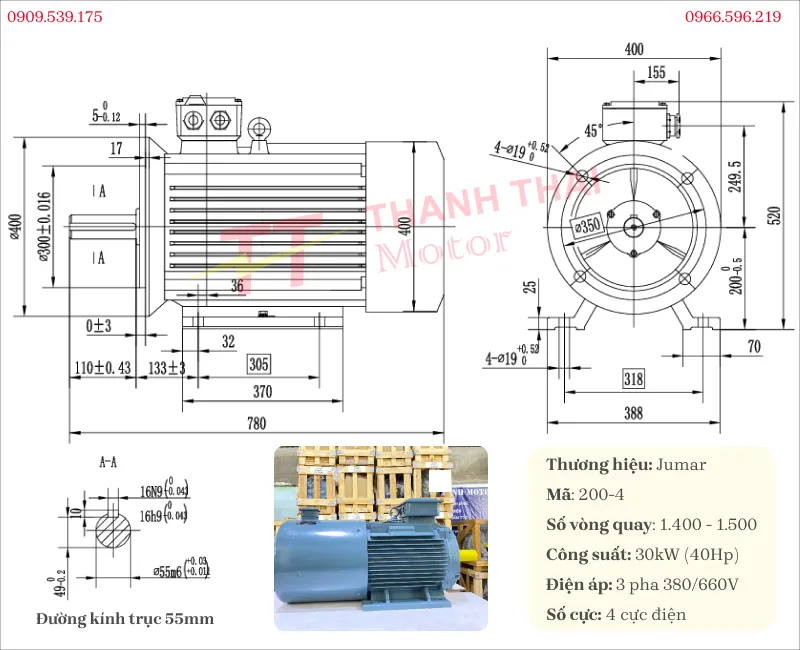

Thông số kỹ thuật:

Ứng dụng thực tế:

• Ngành cấp thoát nước & xử lý môi trường: Chạy các bơm ly tâm, bơm lưu lượng lớn (như bơm PCCC, bơm cấp nước), và quạt công nghiệp cỡ lớn (quạt hút/thổi, quạt lò hơi).
• Công nghiệp nặng & dây chuyền sản xuất: Dùng cho băng tải, gầu tải vật liệu xây dựng, máy nghiền, máy trộn bê tông, hoặc hệ thống cán thép yêu cầu lực khởi động mềm.
• Cơ khí chế tạo máy: Tích hợp trong các máy nén khí, máy ép thủy lực, máy đột dập và hệ thống cẩu trục tải trọng nặng.

Motor biến tần 3 pha 30kW 40Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Mang lại mô-men xoắn cao cùng khả năng điều chỉnh tốc độ linh hoạt, đáp ứng hiệu quả các ứng dụng công nghiệp yêu cầu lực kéo mạnh và vận hành ổn định.

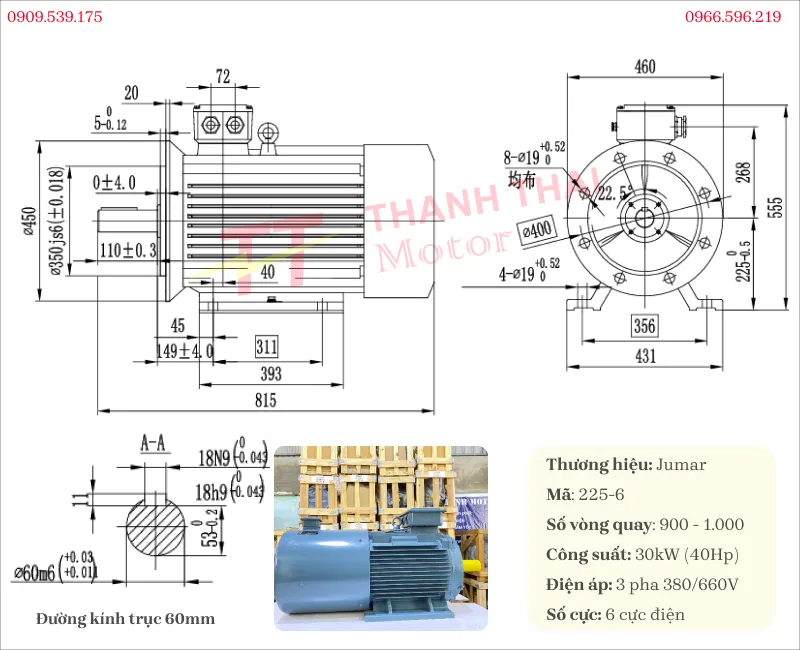

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống thông gió công nghiệp: Kéo quạt ly tâm công nghiệp công suất lớn, kết hợp biến tần để điều chỉnh lưu lượng gió chính xác theo nhu cầu mà không cần dùng van tiết lưu cơ học.
• Ngành nông lâm thủy sản: Chạy các máy xay xát, máy nghiền gỗ, dây chuyền băng tải vận chuyển nông sản nặng hoặc thiết bị cẩu hàng cỡ vừa.
• Khai khoáng: Ứng dụng cho các hệ thống bơm tăng áp, bơm bùn, máy nén khí cần áp lực cao và lưu lượng ổn định.

Motor biến tần 3 pha 30kW 40Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Có tốc độ quay thấp, mô-men xoắn lớn và khả năng điều khiển linh hoạt, phù hợp với các ứng dụng tải nặng yêu cầu vận hành ổn định và chính xác.

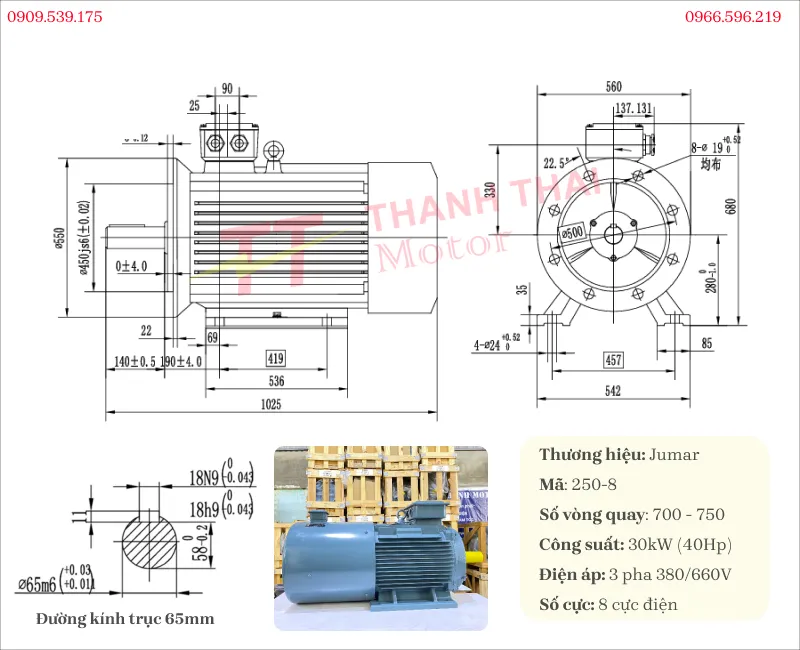

Thông số kỹ thuật:

Ứng dụng thực tế:

• Công nghiệp nặng: Dùng trong máy nghiền đá, máy ép gỗ, củi, máy nghiền vật liệu xây dựng hoặc chế biến than.
• Khai thác: Ứng dụng vận hành băng tải cỡ lớn hoặc các thiết bị khai thác khoáng sản.
• Thiết bị nâng hạ: Sử dụng an toàn cho thang máy chở hàng, tời hàng trọng tải lớn, và cẩu trục container.

Lựa chọn đúng motor biến tần 3 pha 30kW 40HP sẽ giúp hệ thống vận hành ổn định, điều khiển tốc độ hiệu quả và tiết kiệm điện năng. Liên hệ hotline 0909.539.175 để được Thành Thái Motor tư vấn nhanh chóng.

Motor biến tần 3 pha 30kW 40Hp kết hợp hộp giảm tốc nào?

• Hộp giảm tốc tải nặng: R, F, K, Cycloid
• Hộp giảm tốc trục vít: WPS, WPA, WPO, WPX size 175 hoặc WPDS, WPDA size 175

Ngoài ra, có thể kết hợp với:

• Puly và khớp nối: 55mm

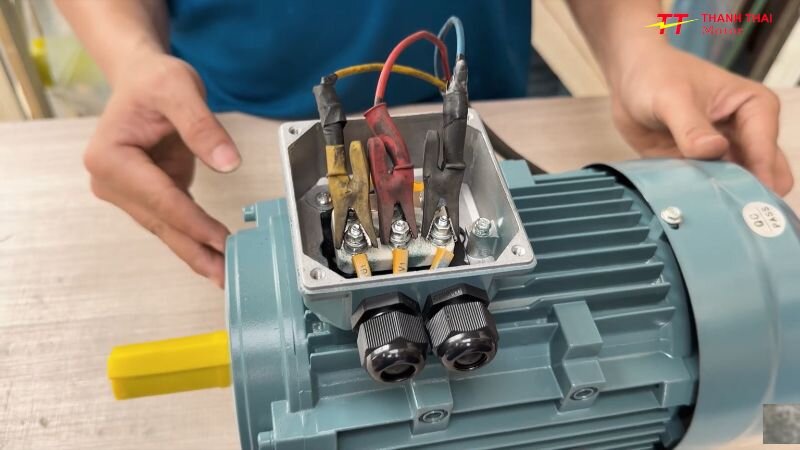

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở nắp hộp đấu nối

• Sử dụng tua vít để tháo 4 con ốc trên nắp hộp cực của động cơ điện và mở nắp ra.

Bước 2: Kết nối dây nguồn 380V vào cầu đấu

• Đưa 3 sợi dây nguồn điện 3 pha (380V) vào bên trong hộp cực của động cơ.
• Tiến hành gắn lần lượt từng sợi dây nguồn vào 3 cọc tiếp điểm tương ứng trên cầu đấu. Các cọc này được ký hiệu lần lượt là: U1, V1 và W1.
• Thao tác kỹ thuật: Sử dụng kìm để kẹp và siết thật chặt các đầu cốt điện vào cọc tiếp điểm. Việc siết chặt tay là bắt buộc để đảm bảo khả năng tiếp xúc điện tối đa, tránh tình trạng lỏng lẻo gây đánh lửa (mô-ve) hoặc chập cháy khi động cơ vận hành.

Bước 3: Cấp nguồn và chạy thử

• Sau khi đã đấu nối và siết chặt các dây nguồn, tiến hành cấp điện cho động cơ để chạy thử và kiểm tra hoạt động của máy.

Motor biến tần 3 pha 30kW 40Hp là giải pháp truyền động hiện đại giúp điều khiển tốc độ linh hoạt, tiết kiệm điện năng và nâng cao hiệu suất vận hành cho nhiều hệ thống công nghiệp. Với đa dạng tùy chọn số cực, khả năng kết hợp cùng hộp giảm tốc và độ bền cao trong môi trường làm việc liên tục, sản phẩm đáp ứng tốt các yêu cầu từ bơm, quạt, băng tải đến máy nghiền và thiết bị nâng hạ. Để hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của sản phẩm, khách hàng có thể tham khảo video động cơ điện chi tiết hoặc theo dõi video tổng hợp các dòng motor công nghiệp để lựa chọn giải pháp phù hợp với nhu cầu sử dụng.
