Hộp giảm tốc 1 cấp, hay còn gọi là hộp số giảm tốc 1 cấp, là dòng hộp giảm tốc (hộp số giảm tốc) được sử dụng để giảm tốc độ quay của động cơ trong các ứng dụng công nghiệp và tự động hóa. Nó hoạt động bằng cách thay đổi tỉ số truyền giữa động cơ và tải, giúp tăng mô-men xoắn đầu ra trong khi giảm tốc độ. Trong thực tế, thiết bị này thường được kết hợp cùng động cơ điện (motor điện) tạo ra động cơ giảm tốc (motor giảm tốc) để tối ưu hiệu suất truyền động và đảm bảo độ bền khi vận hành lâu dài.
Thiết kế tổng quan hộp giảm tốc trục vít bánh vít
Đặc điểm của hộp giảm tốc 1 cấp
Cấu tạo đơn giản, chỉ gồm 1 trục vào – 1 trục ra và 1 cặp bánh răng truyền động.
Tỷ số truyền nhỏ (thường từ 3:1 đến 10:1), phù hợp cho các hệ thống cần giảm tốc nhẹ.
Hiệu suất truyền động cao, tổn thất năng lượng thấp do có ít cấp truyền.
Bảo trì dễ dàng, chi phí đầu tư thấp và độ bền cao nếu vận hành đúng cách.
Cấu tạo hộp giảm tốc 1 cấp?
Vỏ hộp giảm tốc:
Được làm từ gang hoặc hợp kim nhôm, có nhiệm vụ bảo vệ toàn bộ các chi tiết bên trong khỏi va đập, bụi bẩn và dầu mỡ rò rỉ.
Thiết kế kín giúp giảm tiếng ồn và tăng độ bền cho thiết bị.
Trục vào (trục sơ cấp): Nối trực tiếp với động cơ điện hoặc motor, là nơi truyền mô-men xoắn ban đầu vào hộp giảm tốc.
Trục ra (trục thứ cấp): Nối với thiết bị tải hoặc cơ cấu truyền động, nhận mô-men xoắn lớn hơn sau khi đã được giảm tốc.
Cặp bánh răng truyền động:
Gồm 1 bánh răng chủ động (gắn trên trục vào) và 1 bánh răng bị động (gắn trên trục ra).
Hai bánh răng này có tỷ số truyền nhất định, quyết định mức độ giảm tốc của hộp.
Vòng bi và phớt dầu:
Vòng bi (bạc đạn) giúp các trục quay trơn tru, giảm ma sát.
Dầu bôi trơn: Dùng để giảm ma sát giữa các bánh răng, hạn chế mài mòn và làm mát trong quá trình hoạt động.
Nguyên lý hoạt động của hộp giảm tốc 1 cấp
Nguyên lý hoạt động hộp giảm tốc 1 cấp

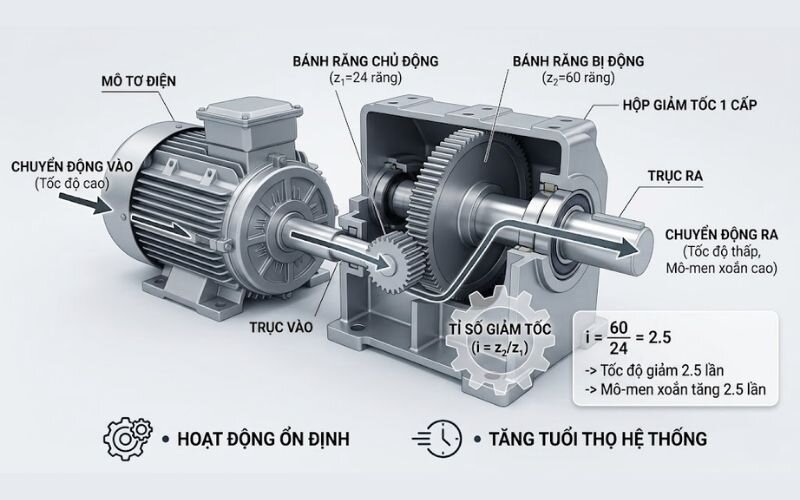

Nguyên lý hoạt động của hộp giảm tốc 1 cấp dựa trên cơ chế truyền động bánh răng ăn khớp trực tiếp để giảm tốc độ quay và tăng mô-men xoắn.
Khi động cơ điện truyền chuyển động quay đến trục vào của hộp giảm tốc, bánh răng chủ động gắn trên trục này sẽ quay.
Bánh răng chủ động ăn khớp với bánh răng bị động gắn trên trục ra.
Do hai bánh răng có số răng khác nhau, tốc độ quay ở trục ra sẽ chậm hơn so với trục vào, nhưng mô-men xoắn (lực quay) được tăng lên tương ứng.
Tỷ số truyền (hay còn gọi là tỷ số giảm tốc) của hộp giảm tốc 1 cấp được xác định bằng công thức:
i = Z₂ / Z₁
Trong đó:
Z₁ là số răng bánh răng chủ động
Z₂ là số răng bánh răng bị động
Nhờ nguyên lý này, hộp giảm tốc 1 cấp giúp máy móc hoạt động ổn định, tăng lực kéo nhưng vẫn đảm bảo tiết kiệm năng lượng và kéo dài tuổi thọ cho hệ thống truyền động.
Phân loại hộp giảm tốc 1 cấp
Các loại hộp giảm tốc 1 cấp phổ biến
Hộp giảm tốc 1 cấp được phân loại chủ yếu theo cơ cấu truyền động, bao gồm hộp giảm tốc bánh răng trụ, Cycloid và vít me. Mỗi loại có đặc điểm và ứng dụng riêng, với giá thành thay đổi tùy thuộc vào thiết kế và yêu cầu sử dụng.
Hộp giảm tốc NMRV 1 cấp
Là loại hộp giảm tốc NMRV phổ biến nhờ thiết kế nhỏ gọn và hiệu suất ổn định. Hộp giảm tốc NMRV 1 cấp thích hợp cho các hệ thống máy đóng gói, máy chế biến thực phẩm và băng tải. Với giá thành hợp lý, nó trở thành lựa chọn phổ biến trong các ngành công nghiệp nhẹ.
Hộp giảm tốc trục vít bánh vít 1 cấp
Hộp giảm tốc trục vít bánh vít cấu tạo đơn giản và khả năng chịu tải tốt, hộp giảm tốc trục vít bánh vít 1 cấp hoạt động êm ái và bền bỉ. Thiết bị này rất phù hợp với các hệ thống nâng hạ và các máy móc công nghiệp nặng, nhờ khả năng tự hãm hiệu quả và truyền động ổn định.
Hộp giảm tốc vít me nâng hạ 1 cấp
Là thiết bị truyền động chuyên dụng giúp biến chuyển động quay thành chuyển động tịnh tiến. Hộp giảm tốc vít me nâng hạ được ứng dụng chủ yếu trong các hệ thống nâng hạ, hộp giảm tốc vít me nâng hạ 1 cấp là lựa chọn lý tưởng cho bàn nâng, thiết bị nâng hạ tự động và dây chuyền sản xuất công nghiệp.
Hộp giảm tốc Cycloid 1 cấp
Với nguyên lý ăn khớp Cycloid, loại hộp giảm tốc Cycloid mang lại hiệu quả giảm tốc cao và khả năng chịu tải va đập vượt trội. Sản phẩm này thường được sử dụng trong các máy trộn công nghiệp, máy nghiền và các thiết bị yêu cầu mô-men xoắn lớn.
Hộp giảm tốc ZQ 1 cấp
Là dòng thiết bị sử dụng bánh răng trụ, hộp giảm tốc ZQ thích hợp cho các ứng dụng yêu cầu tải trọng lớn và vận hành liên tục. Hộp giảm tốc ZQ 1 cấp được sử dụng phổ biến trong các máy cán thép, máy kéo công nghiệp và các thiết bị công nghiệp nặng.
Điều tốc cơ 1 cấp
Điều tốc cơ là giải pháp lý tưởng để điều chỉnh tốc độ quay của động cơ, đặc biệt là trong các máy công cụ và dây chuyền sản xuất tự động. Loại điều tốc cơ 1 cấp này giúp thay đổi tỷ số truyền trong hộp giảm tốc, mang lại khả năng điều chỉnh tốc độ linh hoạt và dễ dàng sử dụng.
Hộp giảm tốc tải nặng HB 1 cấp
Được thiết kế chuyên dụng cho ngành công nghiệp nặng, hộp giảm tốc tải nặng HB có khả năng chịu tải cao và độ bền vượt trội. Thường được sử dụng trong các máy nghiền đá, máy trộn bê tông và các hệ thống truyền lực công suất lớn.
Bảng giá hộp giảm tốc 1 cấp mới nhất tại Thành Thái Motor
Để giúp quý khách hàng dễ dàng lựa chọn sản phẩm phù hợp, Thành Thái Motor xin cung cấp bảng giá của hộp giảm tốc 1 cấp phổ biến trên thị trường hiện nay.
Ưu điểm của hộp giảm tốc 1 cấp bao gồm nhiều đặc điểm nổi bật khiến nó được sử dụng phổ biến trong các hệ thống truyền động công nghiệp:
Cấu tạo đơn giản, dễ bảo trì: Hộp giảm tốc 1 cấp chỉ gồm một cặp bánh răng chủ động – bị động nên ít chi tiết, dễ lắp đặt, tháo dỡ và bảo dưỡng.
Hiệu suất truyền động cao: Do chỉ qua một cấp truyền nên tổn hao năng lượng thấp, hiệu suất truyền động thường đạt 95-98%, giúp tiết kiệm điện năng.
Truyền lực ổn định, hoạt động êm ái: Các bánh răng được thiết kế chính xác giúp hộp số vận hành trơn tru, giảm rung lắc và tiếng ồn.
Kích thước gọn, tiết kiệm không gian: Hộp giảm tốc 1 cấp có thiết kế nhỏ gọn, dễ dàng tích hợp với động cơ và các thiết bị máy móc khác.
Giá thành hợp lý: So với các loại hộp giảm tốc nhiều cấp, loại 1 cấp có giá rẻ hơn, phù hợp với các ứng dụng tải trung bình hoặc yêu cầu giảm tốc vừa phải.
Ứng dụng hộp giảm tốc 1 cấp

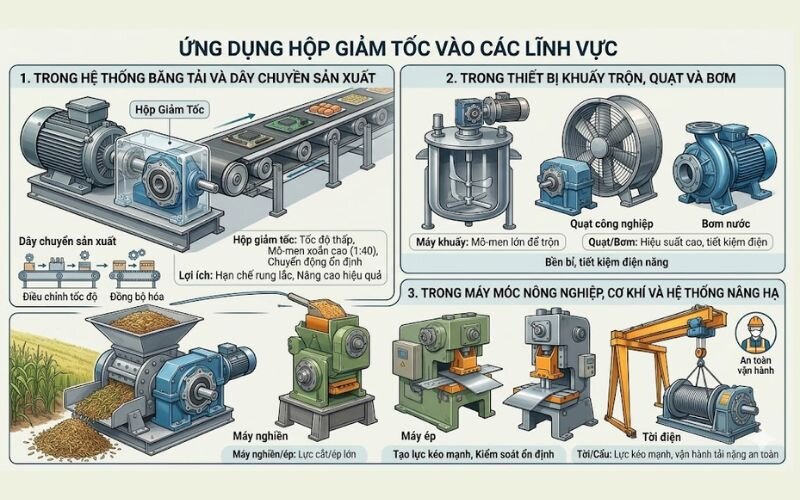

Ứng dụng của hộp giảm tốc 1 cấp rất đa dạng trong các ngành công nghiệp và dân dụng nhờ thiết kế gọn, dễ lắp đặt và hiệu suất cao. Dưới đây là những ứng dụng phổ biến nhất:
Trong hệ thống băng tải và dây chuyền sản xuất: Ứng dụng để điều chỉnh tốc độ băng tải, đồng bộ với từng công đoạn trong dây chuyền. Hộp giảm tốc giúp hàng hóa di chuyển ổn định, hạn chế rung lắc và nâng cao hiệu quả vận hành.
Trong thiết bị khuấy trộn, quạt và bơm: Được sử dụng trong máy khuấy, máy trộn, quạt công nghiệp và bơm nước. Thiết bị giúp giảm tốc độ quay của motor, tăng mô-men xoắn và đảm bảo hoạt động bền bỉ, tiết kiệm điện năng.
Trong máy móc nông nghiệp, cơ khí và hệ thống nâng hạ: Ứng dụng trong máy nghiền, máy ép, máy cắt cỏ cũng như tời điện và hệ thống nâng hạ. Hộp giảm tốc giúp tạo lực kéo mạnh ở tốc độ thấp, kiểm soát chuyển động ổn định và đảm bảo an toàn khi vận hành tải nặng.
Ứng dụng hộp giảm tốc 1 cấp
Lưu ý khi mua hộp giảm tốc 1 cấp
Giới hạn về tỷ số truyền: Vì chỉ giảm tốc một lần, tỷ số truyền của hộp số 1 cấp thường bị giới hạn trong khoảng từ i = 3 đến i = 100 (tùy dòng công nghệ). Nếu ứng dụng của bạn cần tốc độ đầu ra cực chậm (dưới 10 vòng/phút), việc ép hộp số 1 cấp chạy sẽ không khả thi hoặc làm giảm tuổi thọ máy trầm trọng. Lúc này bạn bắt buộc phải chuyển sang dòng 2 cấp hoặc 3 cấp.
Hiệu suất khác biệt lớn giữa các dòng công nghệ:
Nếu chọn dòng bánh răng trục thẳng/bánh răng nghiêng 1 cấp (như dòng R, dòng trục thẳng mini): Hiệu suất rất cao, đạt từ 95% đến 98%, máy chạy mát và tiết kiệm điện.
Nếu chọn dòng trục vít bánh vít 1 cấp (như WP, NMRV): Hiệu suất thấp hơn nhiều, chỉ đạt khoảng 60% đến 85% do tổn hao ma sát trượt lớn, máy sẽ sinh nhiệt nhanh trong quá trình vận hành.
Xác định hướng trục (thẳng hay vuông góc): Bạn cần dựa vào không gian lắp đặt thực tế của nhà xưởng để chọn kiểu cấu trúc:
Trục thẳng đồng trục / Trục song song: Trục vào và trục ra nằm trên một đường thẳng hoặc song song với nhau (dòng bánh răng).
Trục vuông góc: Trục ra vuông góc 90º so với trục vào của motor (dòng trục vít hoặc bánh răng côn).
Đặc biệt lưu ý chuẩn kích thước bích kết nối: Nếu bạn mua hộp giảm tốc 1 cấp rời về để tự lắp với motor điện có sẵn, bắt buộc phải đo chính xác đường kính cốt trục vào (cốt âm) và đường kính mặt bích. Chỉ cần lệch một vài milimet, bạn sẽ không thể đút vừa motor vào hộp số.
Kiểm tra phương pháp bôi trơn từ nhà sản xuất:
Các dòng hộp số 1 cấp vỏ nhôm size nhỏ thường được bơm sẵn mỡ/dầu tổng hợp kín, dùng suốt đời máy.
Các dòng vỏ gang tải nặng lớn thường để trống khoang dầu khi xuất xưởng. Khi mua về, bạn bắt buộc phải châm đúng loại dầu nhớt công nghiệp (thường là ISO VG 220 hoặc 320 cho bánh răng, ISO VG 460 cho trục vít) trước khi đóng điện để tránh làm vỡ nát hệ thống răng bên trong.
Câu hỏi thường gặp
Tại sao hộp giảm tốc 1 cấp bánh răng lại chạy mát và khỏe hơn dòng trục vít 1 cấp?
Vì dòng bánh răng hoạt động bằng cơ chế ma sát lăn (hiệu suất 95% – 98%), ít hao tổn năng lượng. Trong khi dòng trục vít hoạt động bằng ma sát trượt (hiệu suất chỉ 60% – 85%), năng lượng bị biến thành nhiệt năng lớn làm máy nóng hơn và lực kéo bị giảm sút.
Có thể tự chế để tăng hoặc giảm tỷ số truyền của hộp số 1 cấp có sẵn không?
Không thể. Tỷ số truyền của hộp số 1 cấp phụ thuộc hoàn toàn vào số răng của cặp nhông bên trong và khoảng cách tâm trục cố định của vỏ gang. Nếu muốn thay đổi tốc độ, quý khách chỉ có thể thay hộp số mới, thay motor có số cực khác hoặc lắp thêm biến tần để điều chỉnh.
Hộp giảm tốc 1 cấp mua về chưa châm nhớt mà lỡ đóng điện chạy thử vài phút có sao không?
Cực kỳ nguy hiểm. Dù chạy không tải chỉ 1 – 2 phút, việc thiếu màng dầu bôi trơn sẽ khiến các đỉnh răng kim loại cọ xát trực tiếp vào nhau dưới tốc độ cao (1450 vòng/phút từ motor), gây ra hiện tượng cháy rơ-le phớt chặn dầu, mẻ răng hoặc kẹt bó cứng vòng bi ngay lập tức.
