Hộp giảm tốc trục vít bánh vít là gì? Cấu tạo, phân loại và cách lựa chọn

Trong các dây chuyền sản xuất công nghiệp, việc kiểm soát tốc độ vòng quay và tăng mô-men xoắn của hộp số giảm tốc (hộp giảm tốc) là yêu cầu kỹ thuật bắt buộc để máy móc vận hành ổn định. Hộp giảm tốc trục vít bánh vít chính là cơ cấu truyền động đáp ứng hoàn hảo nhiệm vụ này nhờ khả năng tự hãm tốt và chịu lực vặn xoắn cao. Dưới đây là những thông tin kỹ thuật cốt lõi mà Thành Thái Motor tổng hợp để giúp bạn hiểu rõ về chi tiết thiết bị.

Hộp giảm tốc trục vít là gì?

Hộp giảm tốc trục vít bánh vít là một loại thiết bị cơ khí chuyên dụng dùng để giảm tốc độ vòng quay từ động cơ điện (motor điện) truyền sang hệ thống tải. Cấu trúc cơ bản của thiết bị dựa trên cơ cấu truyền động vuông góc, giúp thay đổi hướng truyền động và tăng lực kéo mô-men xoắn mạnh mẽ cho hệ thống máy công tác.

Cấu tạo và nguyên lý hoạt động

Nắm vững các chi tiết cơ khí và phương thức truyền tải lực sẽ giúp quá trình lắp ráp, vận hành và bảo dưỡng thiết bị diễn ra an toàn, hiệu quả hơn.

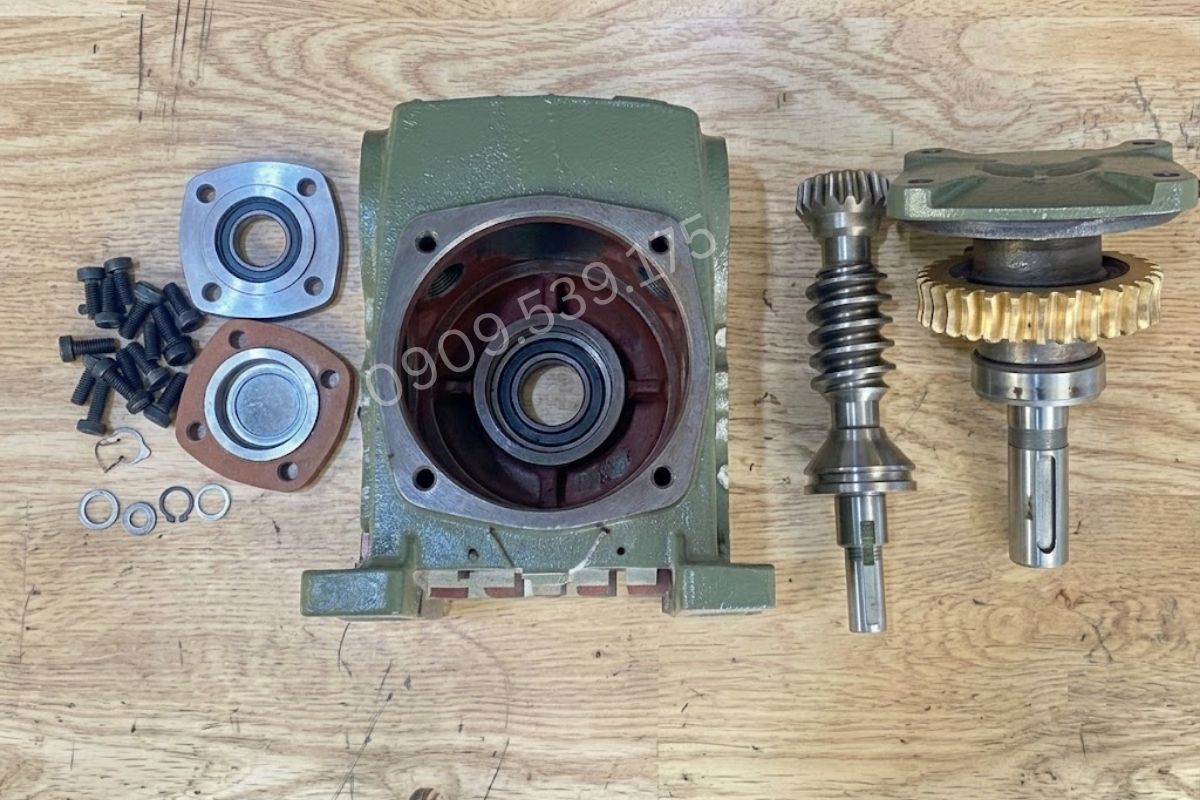

Cấu tạo hộp giảm tốc trục vít bánh vít

• Trục vít: Chế tạo từ thép hợp kim siêu bền, được phay rãnh ren xoắn, chịu được lực vặn xoắn lớn từ động cơ.
• Bánh vít: Sở hữu vành răng làm từ hợp kim đồng thau, giúp giảm hệ số ma sát sinh ra khi ăn khớp với trục vít.
• Vỏ hộp: Làm từ gang đúc nguyên khối chịu lực va đập cơ học cao, bề mặt có các rãnh tản nhiệt để làm mát.
• Chi tiết phụ: Bao gồm hệ thống vòng bi (bạc đạn) chịu tải, trục ra/vào và phớt chắn dầu cao su chống rò rỉ.

Nguyên lý hoạt động hộp giảm tốc trục vít bánh vít

Khi động cơ điện được cấp nguồn, trục đầu vào sẽ làm trục vít quay theo. Rãnh xoắn của trục vít sẽ ăn khớp liên tục với các răng trên vành bánh vít, ép bánh vít chuyển động quay. Do tỷ số truyền đã được tính toán kỹ từ trước, tốc độ quay của đầu ra giảm đi nhiều lần so với đầu vào, đồng thời lực kéo tải được khuếch đại lên nhiều lần.

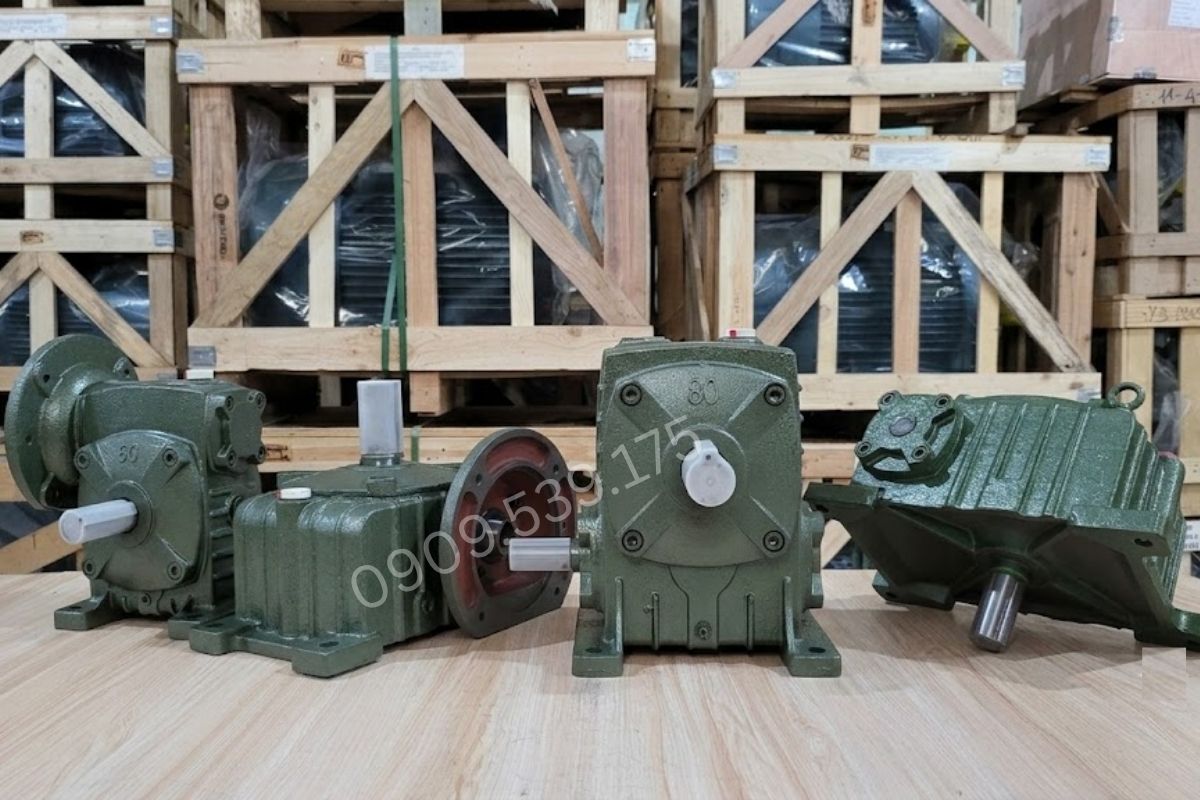

Các dòng hộp giảm tốc trục vít bánh vít phổ biến

Dựa vào vị trí đặt trục đầu vào, trục đầu ra cũng như kiểu mặt bích kết nối, hộp giảm tốc trục vít bánh vít được chia thành các biến thể tiêu chuẩn dưới đây.

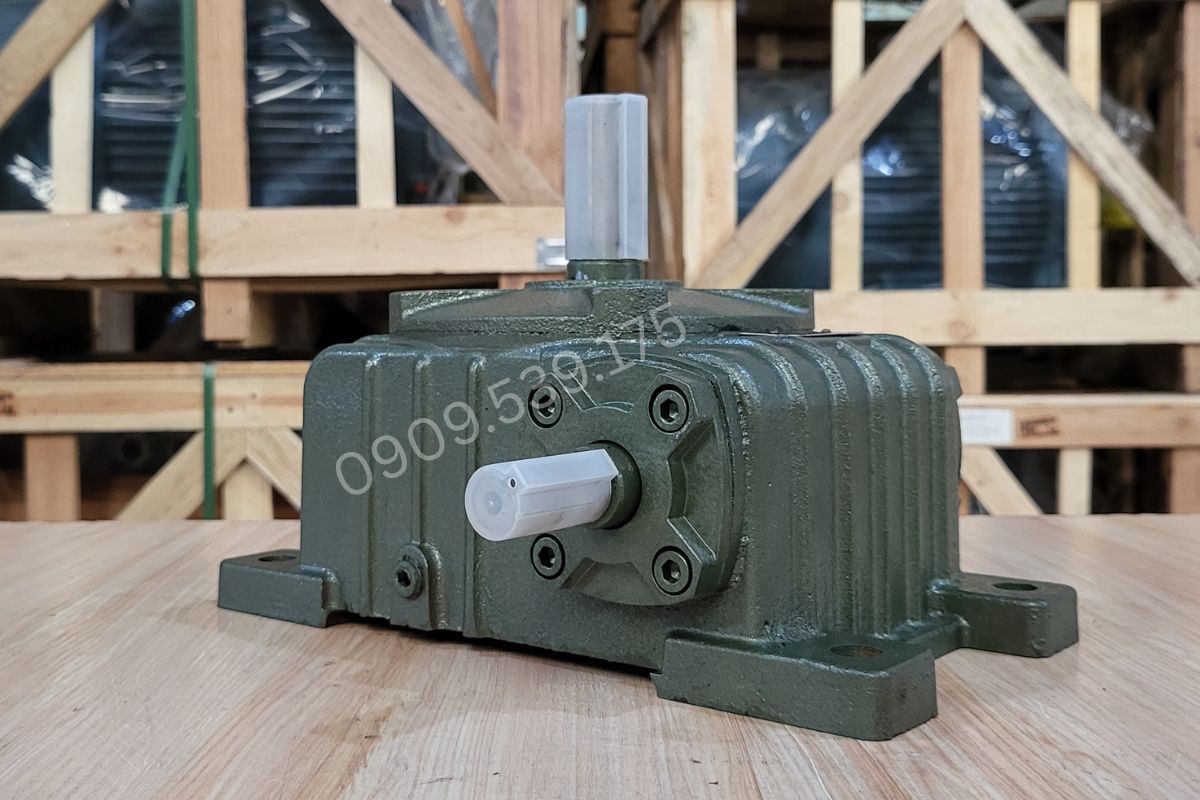

Hộp giảm tốc trục vít WPO

Hộp giảm tốc WPO có thiết kế trục đầu vào (trục vít) nằm phía trên trục đầu ra (bánh vít). Trục vào có dạng cốt dương để nối qua puly hoặc khớp nối. Kiểu dáng này phù hợp cho không gian lắp ráp cần đặt motor ở trên cao để tránh ngập nước, bụi bẩn, bảo vệ tốt cho cụm truyền động.

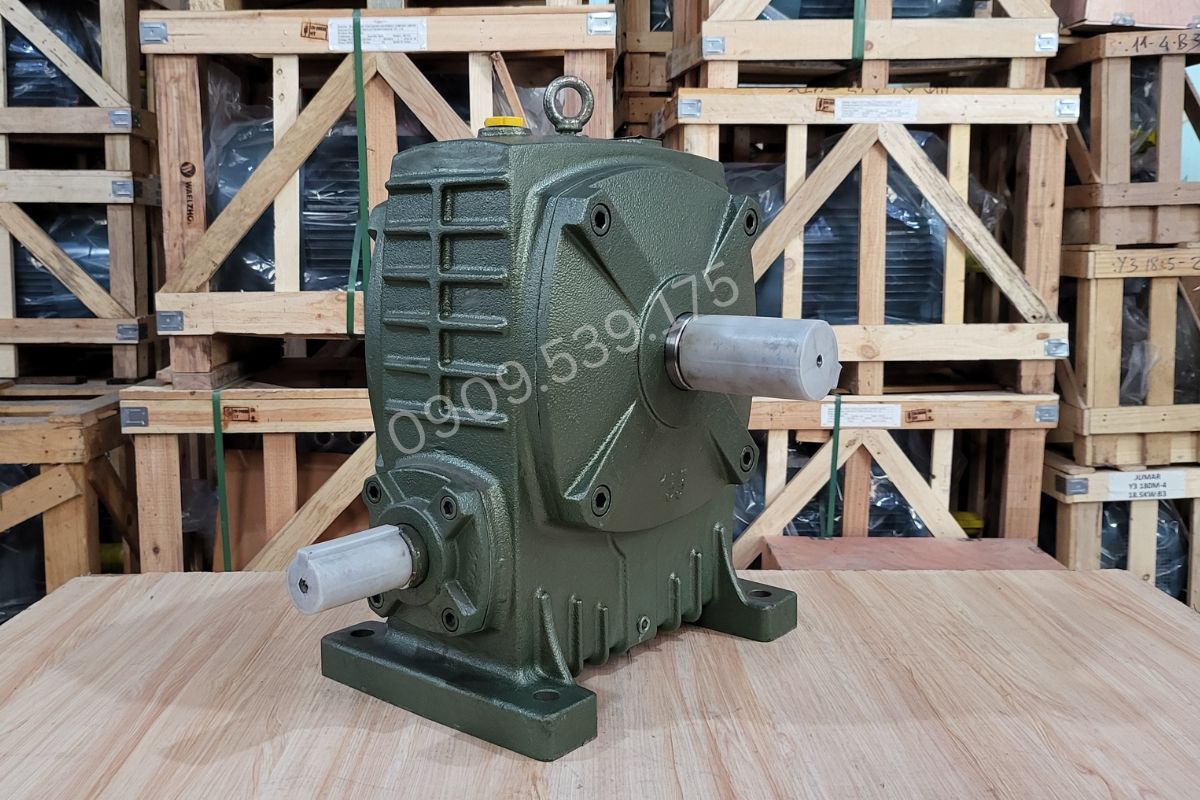

Hộp giảm tốc trục vít WPA

Hộp giảm tốc WPA có trục đầu vào nằm dưới trục đầu ra. Trục vít ở dưới giúp nó luôn ngâm trong bể dầu, tối ưu hóa quá trình làm mát và giảm ma sát mài mòn mặt răng. Thiết kế này chuyên dùng cho các hệ thống máy công tác đặt cao hơn so với cốt động cơ điện truyền tải.

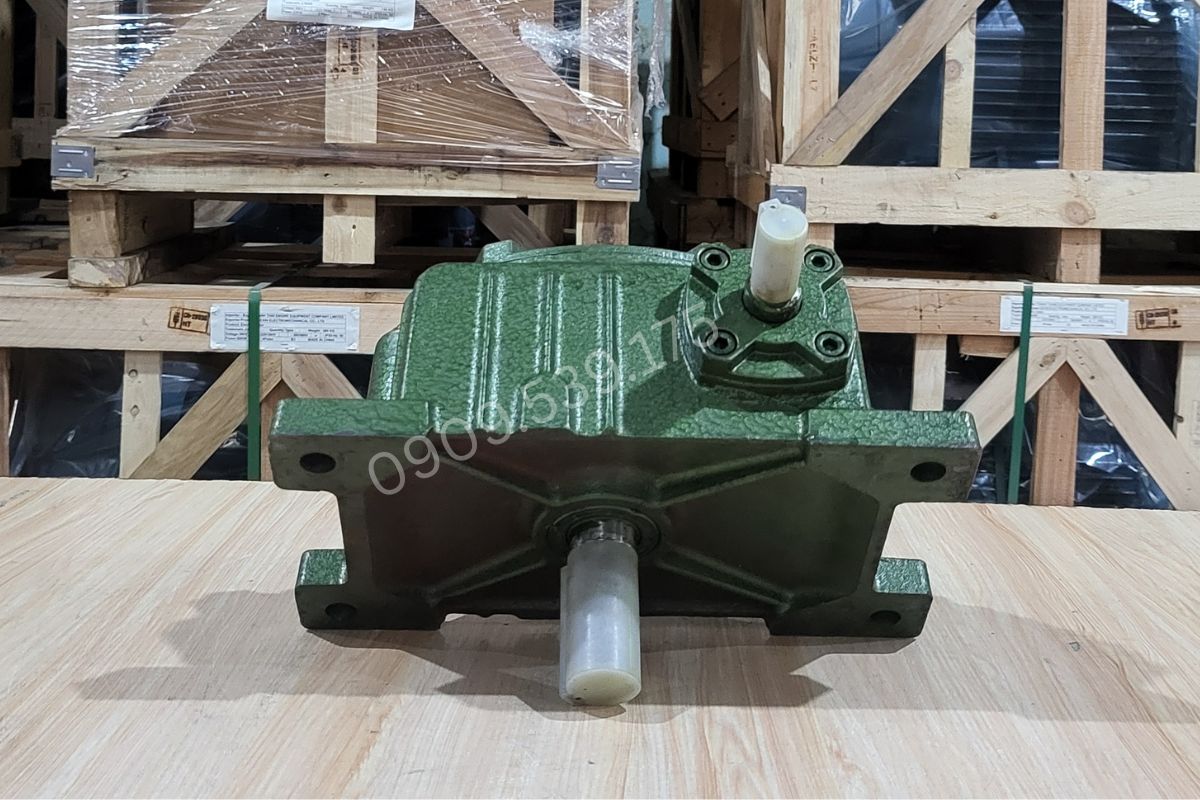

Hộp giảm tốc trục vít WPX

Hộp giảm tốc WPX sở hữu thiết kế với trục ra hướng thẳng đứng úp xuống dưới nền, cốt đầu vào nằm ngang ở phía trên. Cơ cấu truyền động này chuyên phục vụ cho hệ thống máy khuấy hóa chất, máy xới, hoặc bồn trộn công nghiệp, nơi tải trọng nằm vuông góc với mặt đất và yêu cầu lực kéo hướng thẳng xuống trục.

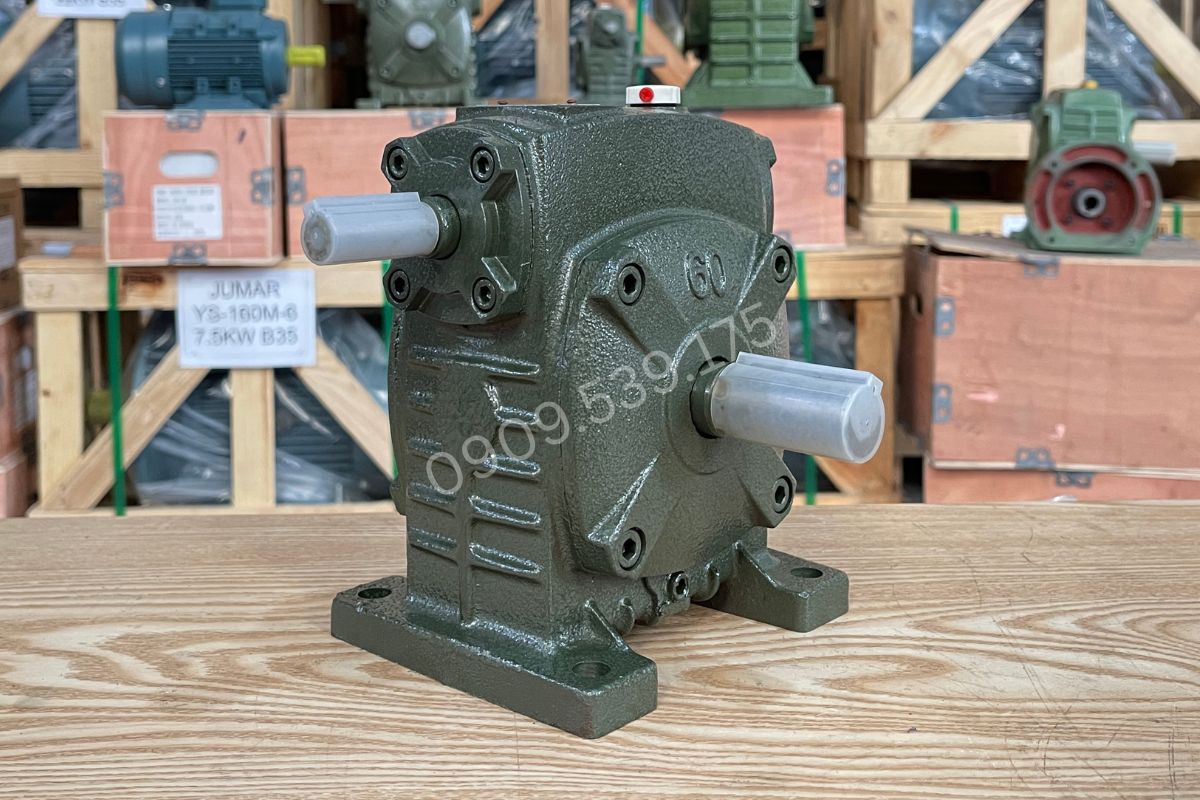

Hộp giảm tốc trục vít WPS

Tương tự cấu trúc của dòng WPX nhưng hộp giảm tốc trục vít bánh vít WPS có thiết kế trục đầu ra hướng thẳng đứng ngửa lên trên. Trục đầu vào bố trí ở phía dưới thân hộp. Cơ cấu này rất tiện lợi cho các hệ thống truyền động băng chuyền ngửa, bàn xoay hoặc máy móc có trục nhận lực từ dưới đẩy lên.

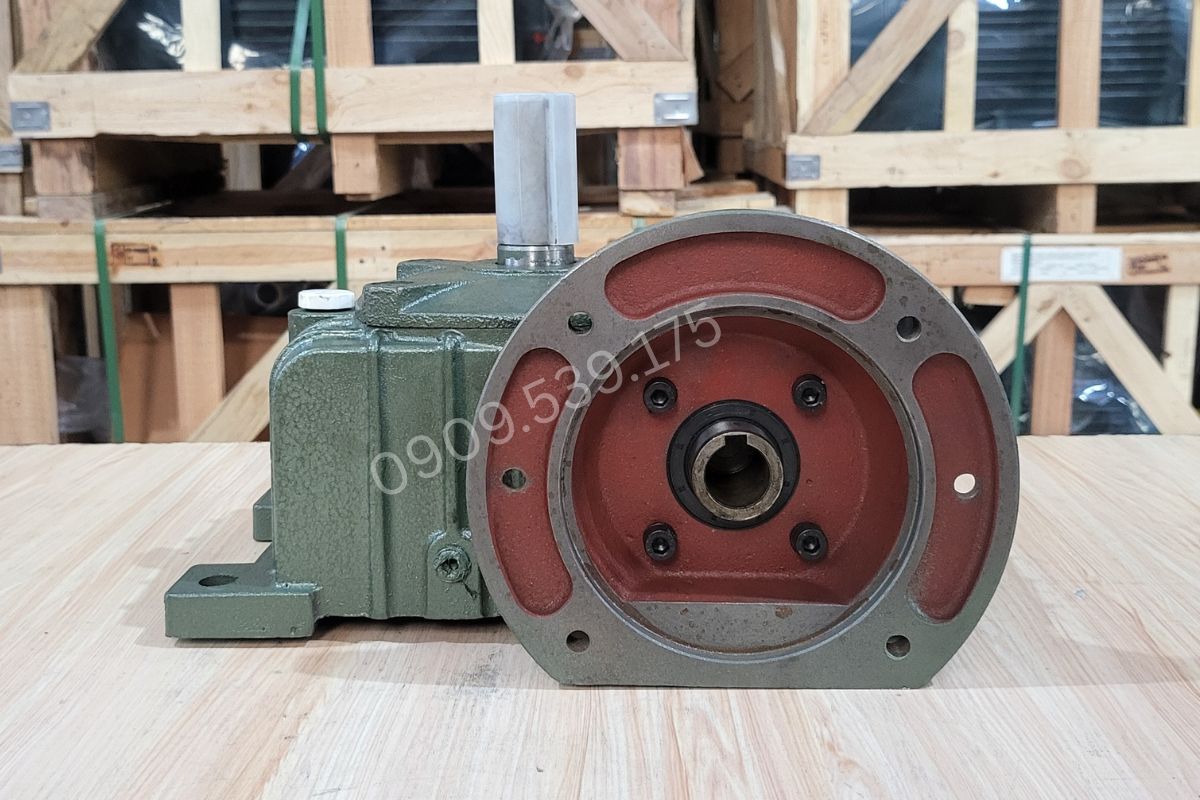

Hộp giảm tốc trục vít WPDO

Đây là biến thể mặt bích của dòng hộp giảm tốc WPDO, được thiết kế dạng mặt bích để gắn lắp trực tiếp với động cơ điện mà không cần qua puly rời. Trục vào nằm trên trục ra, mang lại sự đồng tâm tuyệt đối, hạn chế rung lắc cơ học và giảm thiểu hao hụt công suất.

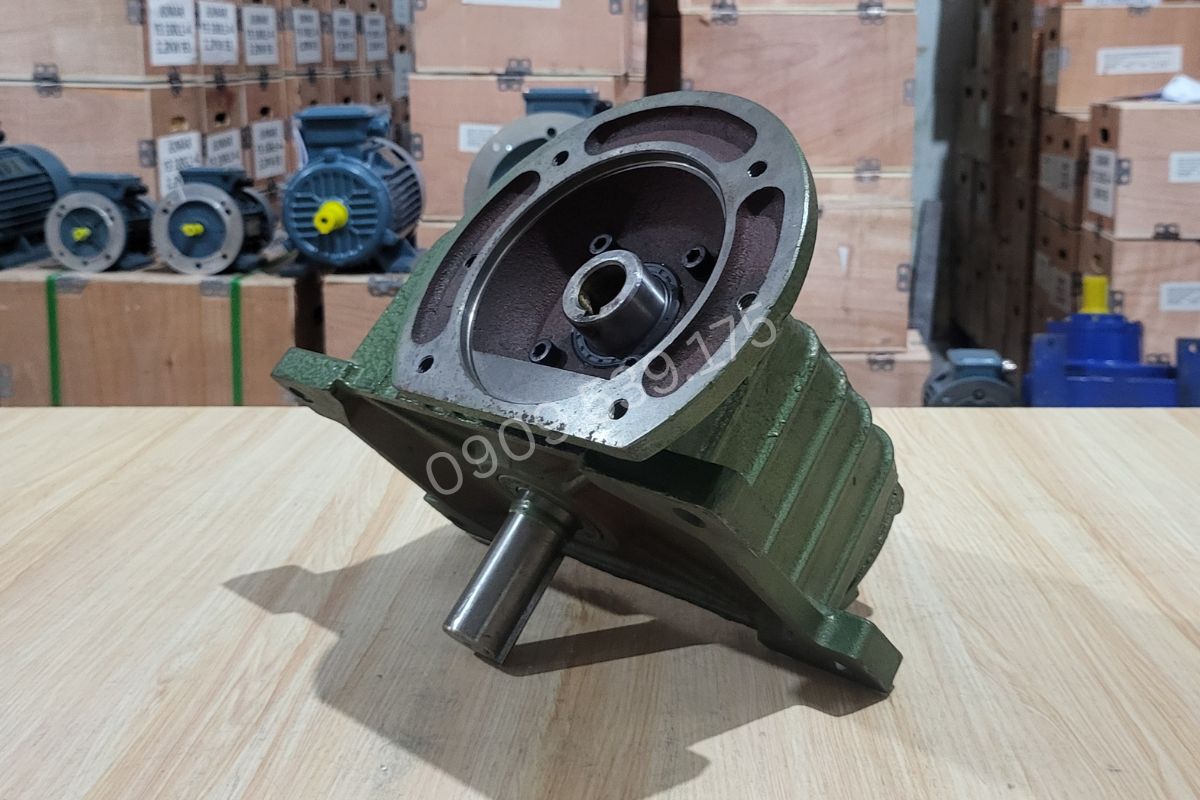

Hộp giảm tốc trục vít WPDX

Hộp giảm tốc WPDX tích hợp mặt bích để cắm trực tiếp motor điện, cùng với cốt đầu ra hướng thẳng đứng úp xuống dưới. Cơ cấu này kết hợp ưu điểm của chuẩn lắp bích nhanh gọn và hướng truyền động đứng. Đây là giải pháp tiêu chuẩn ưu tiên cho máy khuấy công nghiệp, giúp kỹ thuật viên ráp nhanh và tối ưu không gian xưởng.

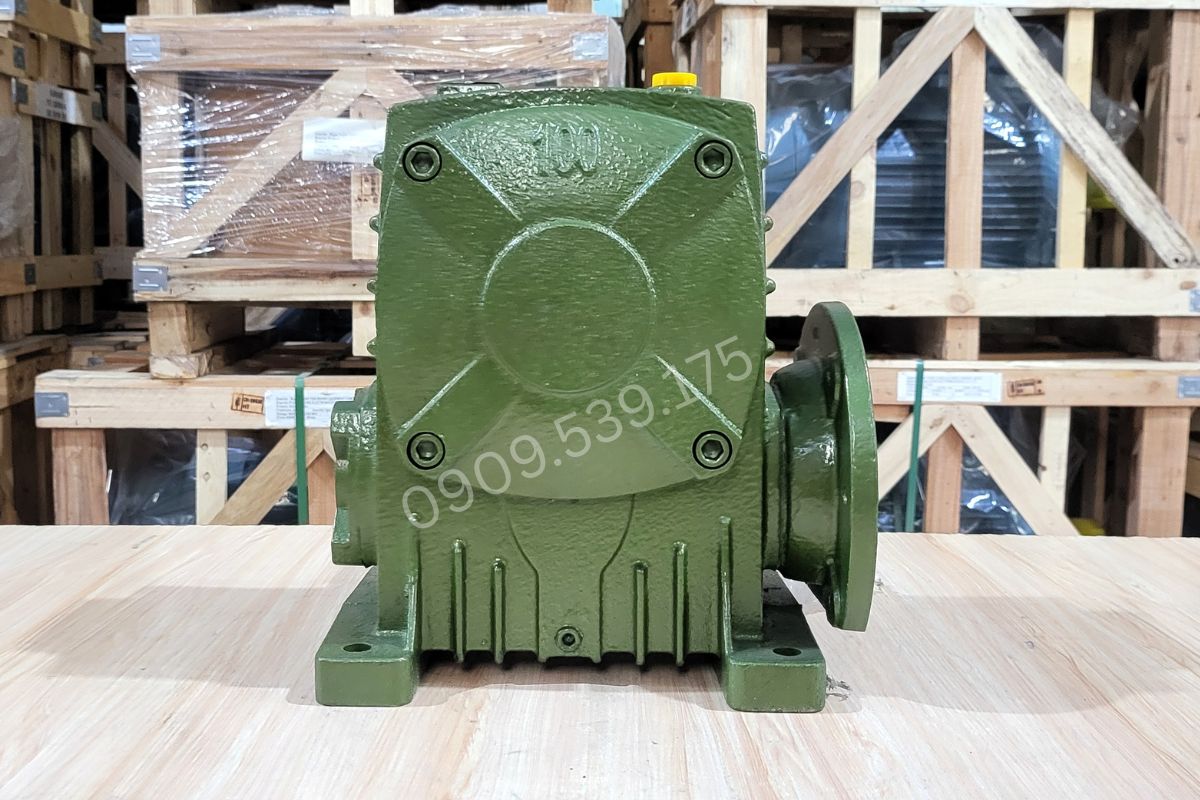

Hộp giảm tốc trục vít WPDA

Hộp giảm tốc WPDA là dòng thiết bị có mặt bích kết nối thẳng vào motor, đồng thời trục vít đầu vào bố trí nằm dưới trục đầu ra. Tính đồng bộ từ mặt bích giúp hệ thống chạy êm ái, giảm tiếng ồn. Nhờ trục vít ngâm ngập trong dầu, hộp số tản nhiệt rất tốt, đáp ứng hoàn hảo cho dây chuyền hoạt động cường độ cao.

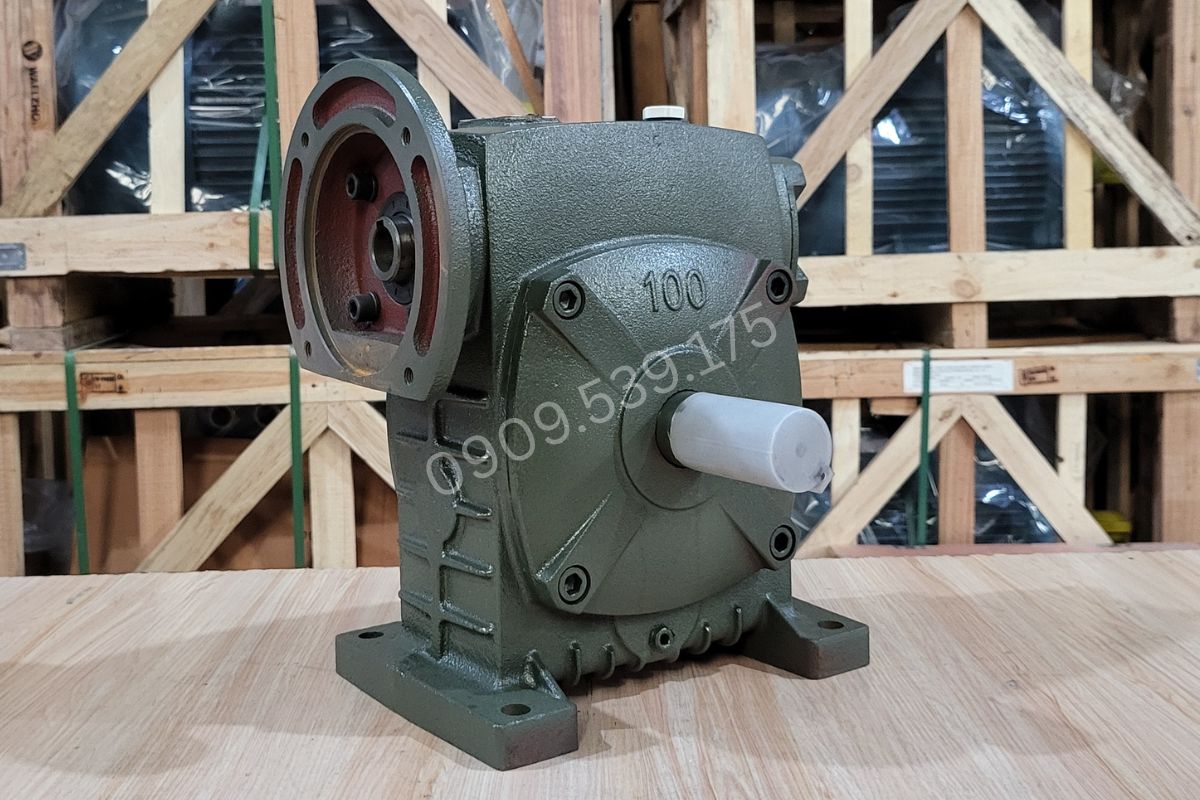

Hộp giảm tốc trục vít WPDS

Hộp giảm tốc WPDS là sự kết hợp giữa mặt bích lắp thẳng động cơ và cốt ra ngửa thẳng đứng lên trên. Việc gắn trực tiếp motor thông qua bích giúp tổng thể cụm máy gọn nhẹ hơn nhiều so với dùng dây đai. Sản phẩm này đáp ứng cực tốt cho cơ cấu truyền động mâm xoay công nghiệp hoặc hệ thống nâng theo phương đứng.

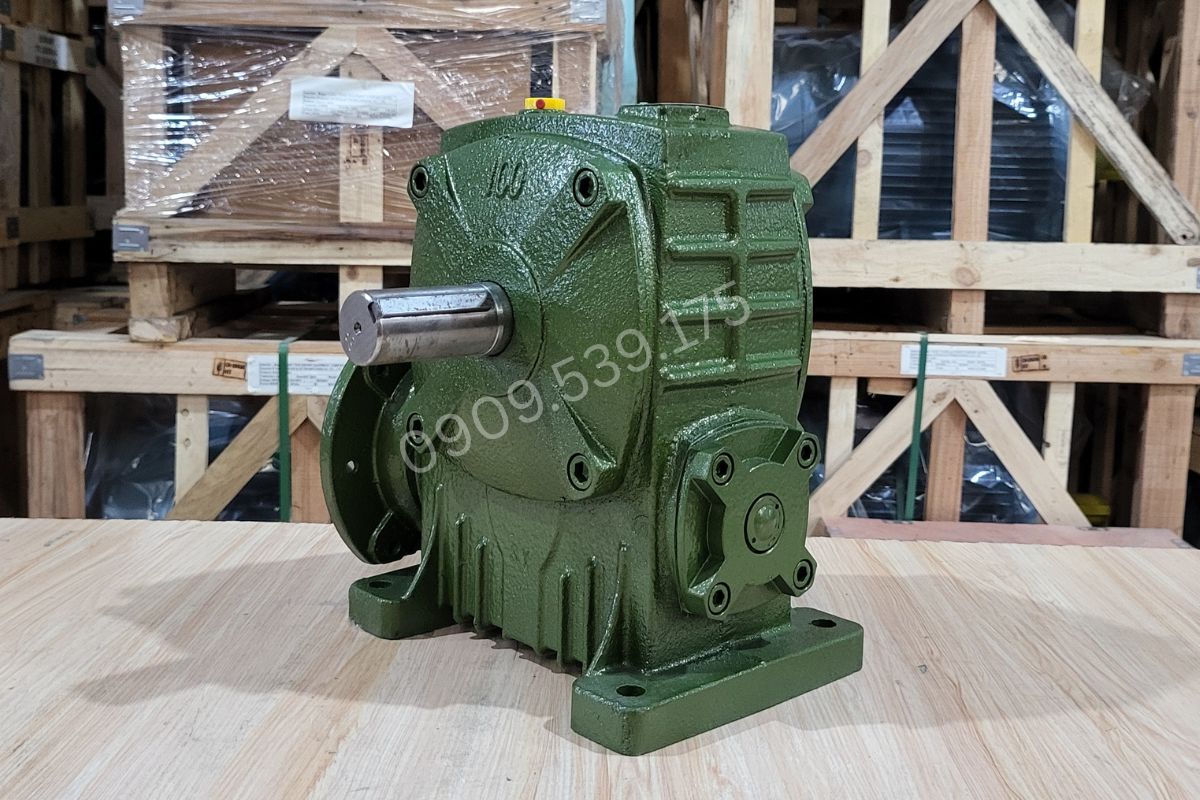

Ứng dụng thực tế của hộp giảm tốc trục vít

Nhờ khả năng truyền tải mô-men xoắn lớn và độ bền cơ học cao, cơ cấu truyền động này được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật.

• Thiết bị được dùng phổ biến trong các hệ thống băng tải cấp liệu, dây chuyền sản xuất tự động. Khả năng hạ tốc độ ổn định giúp điều chỉnh chuẩn xác nhịp di chuyển của hàng hóa, đảm bảo quá trình vận chuyển trong xưởng diễn ra liên tục, nhịp nhàng.
• Ứng dụng quan trọng khác là lắp trong máy trộn, bồn khuấy hóa chất công nghiệp. Thiết bị tạo ra lực vặn xoắn rất lớn, giúp hệ thống cánh khuấy đảo đều các dung dịch đặc sệt liên tục, hiệu quả mà motor không bị quá dòng hay rung lắc.
• Nhờ sở hữu tính năng tự hãm cơ học tốt, thiết bị đặc biệt phù hợp cho cơ cấu tời kéo, thang nâng hàng. Chức năng này sẽ giữ chặt tải trọng ở vị trí an toàn ngay khi ngắt điện, ngăn chặn triệt để các sự cố tuột cáp nguy hiểm.

Cách lựa chọn phù hợp mua hộp giảm tốc trục vít bánh vít

Để đảm bảo hệ thống vận hành êm ái và kéo dài tuổi thọ, việc chọn đúng hộp giảm tốc trục vít là cực kỳ quan trọng. Dưới đây là các tiêu chí kỹ thuật cốt lõi người dùng cần xem xét kỹ trước khi quyết định đầu tư thiết bị.

• Khả năng tự hãm: Đặc tính tự hãm cơ học giúp trục đầu ra không bị quay ngược khi có lực tác động trực tiếp từ tải trọng. Khi chọn hộp giảm tốc trục vít bánh vít cho các cơ cấu nâng hạ hay tời kéo, bạn cần ưu tiên tỷ số truyền lớn vì góc nâng của ren càng nhỏ thì khả năng khóa tải tự động càng an toàn và chắc chắn.

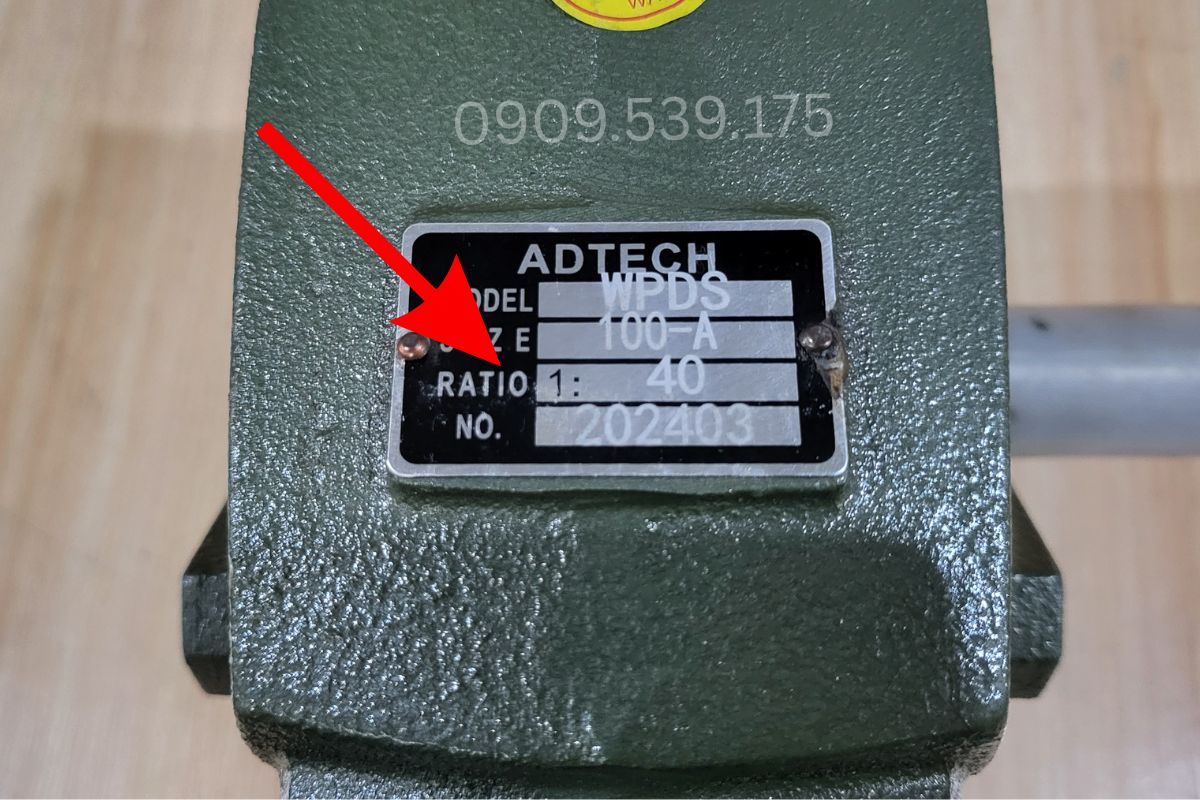

• Hiệu suất truyền động giảm theo tỷ số truyền: Hộp giảm tốc trục vít hoạt động bằng ma sát trượt nên luôn có hao hụt công suất. Tỷ số truyền càng cao, ma sát và nhiệt sinh ra càng lớn, làm hiệu suất giảm. Vì vậy, cần chọn công suất động cơ phù hợp để tránh quá tải và đảm bảo thiết bị hoạt động ổn định.
• Xác định chính xác dạng trục và hướng lắp đặt: Cần xác định đúng hướng truyền lực để chọn dòng hộp giảm tốc phù hợp như WPA, WPO hoặc WPX, đồng thời bố trí thiết bị hợp lý. Ngoài ra, kiểm tra đường kính cốt kết nối để đảm bảo lắp đúng tâm, hạn chế rung lắc, giảm mài mòn và giúp thiết bị hoạt động ổn định.
• Chất liệu của bánh vít bằng đồng: Bánh vít thường sử dụng vành răng bằng hợp kim đồng để giảm ma sát khi ăn khớp với trục vít thép. Khi chọn hộp giảm tốc trục vít bánh vít, cần kiểm tra vật liệu bánh vít. Hợp kim đồng tốt giúp bánh vít chịu tải, chống mài mòn và hạn chế nứt vỡ khi máy hoạt động liên tục.

Bảng giá hộp giảm tốc trục vít bánh vít mới nhất tại Thành Thái Motor

Dưới đây là bảng giá hộp giảm tốc trục vít bánh vít tại Thành Thái Motor, gồm nhiều dòng như WPA, WPS, WPO, WPX và các kích thước khác nhau để bạn dễ dàng tham khảo.

Câu hỏi thường gặp

Kết luận

Việc tính toán và hiểu rõ các thông số kỹ thuật là cơ sở cốt lõi để vận hành thiết bị hiệu quả. Hộp giảm tốc trục vít bánh vít là giải pháp truyền động cơ khí bền bỉ, dễ tích hợp và bảo trì. Bằng cách chọn đúng phân loại mặt bích, hướng trục và tính toán lực kéo chuẩn xác, hệ thống máy móc của bạn sẽ đạt được độ ổn định tối đa. Đừng quên tuân thủ lịch kiểm tra và thay dầu định kỳ để duy trì tuổi thọ cho toàn bộ cụm máy.
