Để hệ thống truyền động hoạt động hiệu quả, việc phân biệt bánh răng hành tinh và côn xoắn là rất cần thiết. Dù đều dùng để truyền lực, hai loại này lại khác nhau hoàn toàn về cấu tạo, nguyên lý và ứng dụng. Bài viết dưới đây sẽ so sánh chi tiết hai cơ cấu này giúp bạn dễ dàng lựa chọn đúng loại linh kiện cho máy móc của mình.

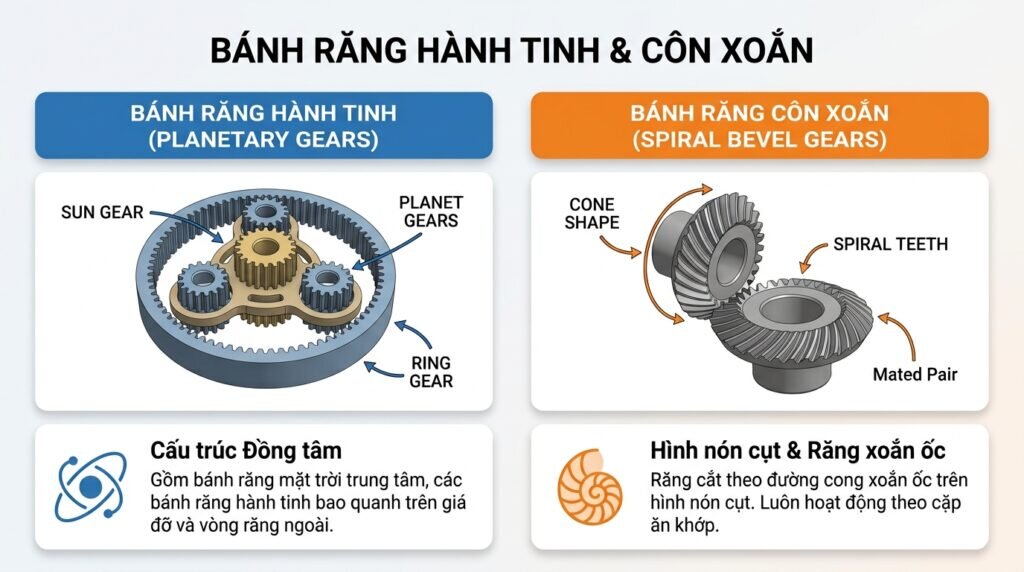

Phân biệt bánh răng hành tinh và côn xoắn dựa trên cấu tạo
Cấu tạo cơ bản là yếu tố đầu tiên và dễ nhận biết nhất để phân biệt hai loại bánh răng này, quyết định đến hình dáng và không gian lắp đặt của chúng trong thiết bị.
Bánh răng hành tinh: Hệ thống này có thiết kế dạng cụm tròn, bao gồm một bánh răng trung tâm. Bao quanh bánh răng mặt trời là các bánh răng nhỏ hơnđược gắn trên một giá đỡ. Tất cả các bánh răng này nằm gọn bên trong một vòng răng lớn có răng ở mặt trong.
Bánh răng côn xoắn: Loại bánh răng này có hình dáng giống như một chiếc nón bị cắt phần đỉnh. Răng của chúng không thẳng mà được cắt theo đường cong xoắn ốc dọc theo bề mặt nón. Bánh răng côn xoắn luôn đi theo cặp để khớp vào nhau.

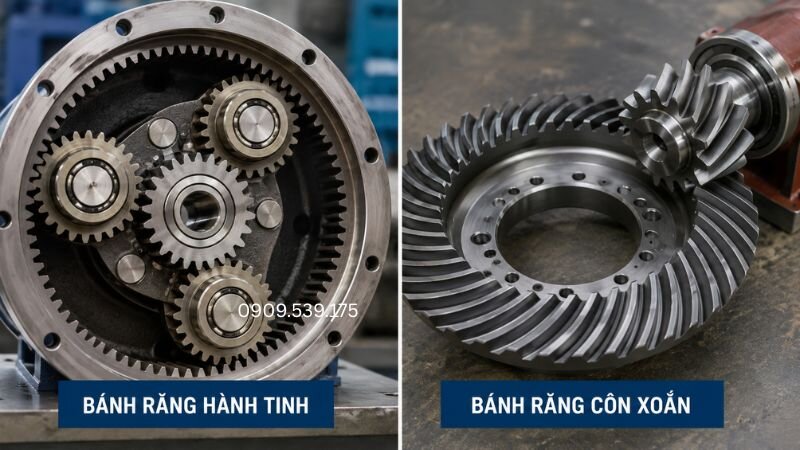

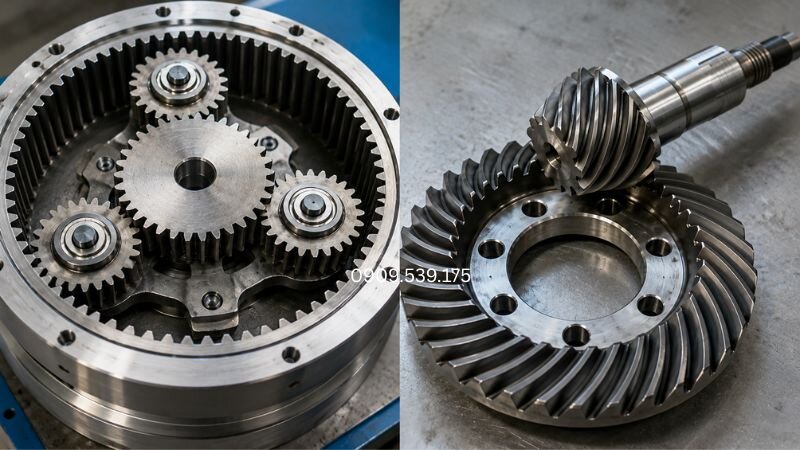

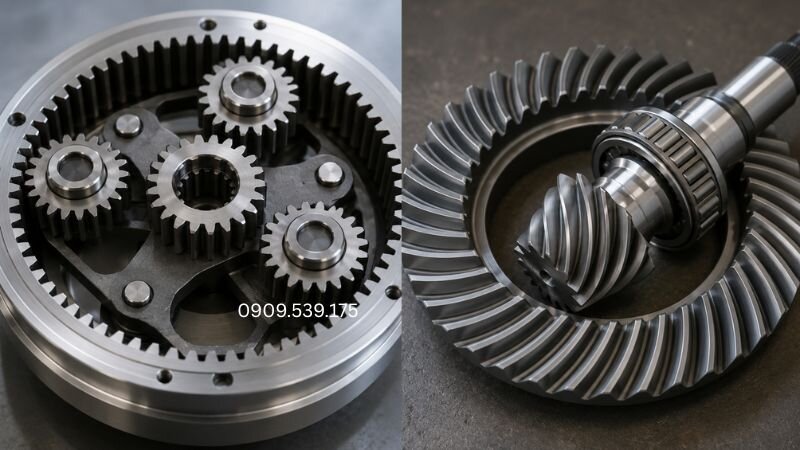

So sánh cấu tạo giúp nhận biết rõ sự khác nhau giữa bánh răng hành tinh và bánh răng côn xoắn.

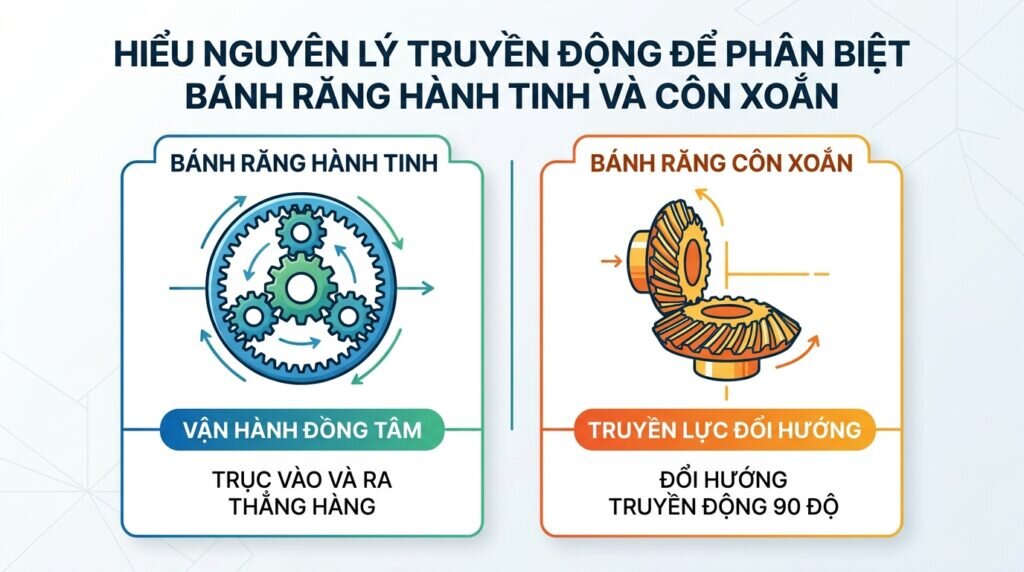

Phân biệt bánh răng hành tinh và côn xoắn theo nguyên lý truyền động
Cách thức truyền lực và hướng trục đầu ra là điểm khác biệt lớn nhất giữa hai hệ thống này, ảnh hưởng trực tiếp đến cách thiết kế máy móc.
Bánh răng hành tinh: Nguyên lý hoạt động dựa trên sự ăn khớp đồng thời của nhiều bánh răng. Trục đầu vào và trục đầu ra thường luôn nằm trên cùng một đường thẳng. Cơ cấu này truyền động theo dạng đồng tâm.
Bánh răng côn xoắn: Truyền động xảy ra khi các răng xoắn ốc của cặp bánh nón trượt và ăn khớp vào nhau. Đặc điểm nổi bật nhất của loại này là dùng để truyền lực giữa hai trục giao nhau, phổ biến nhất là đổi hướng truyền động một góc 90 độ.
Tìm hiểu nguyên lý truyền động để phân biệt cách làm việc của hai loại bánh răng

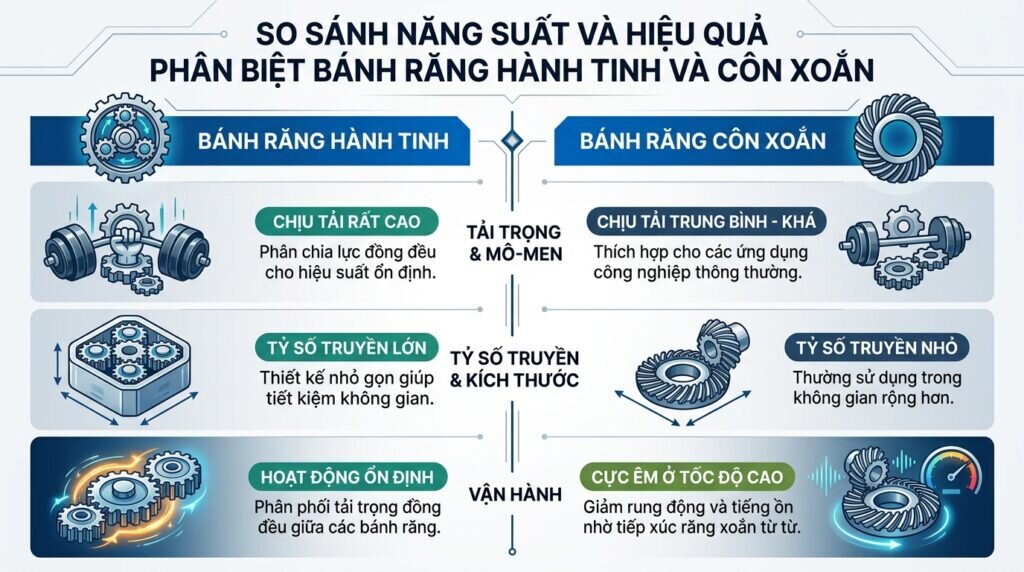

So sánh khả năng làm việc của hai loại bánh răng
Hiệu suất làm việc, khả năng chịu tải và độ ồn là những thông số kỹ thuật quan trọng cần xem xét khi đặt hai loại bánh răng này lên bàn cân. Dưới đây là bảng so sánh chi tiết:
Có thể tạo ra tỷ số truyền rất cao chỉ trong một không gian hẹp (một cấp).
Thường có tỷ số truyền nhỏ hơn, chủ yếu dùng để bẻ góc truyền động.

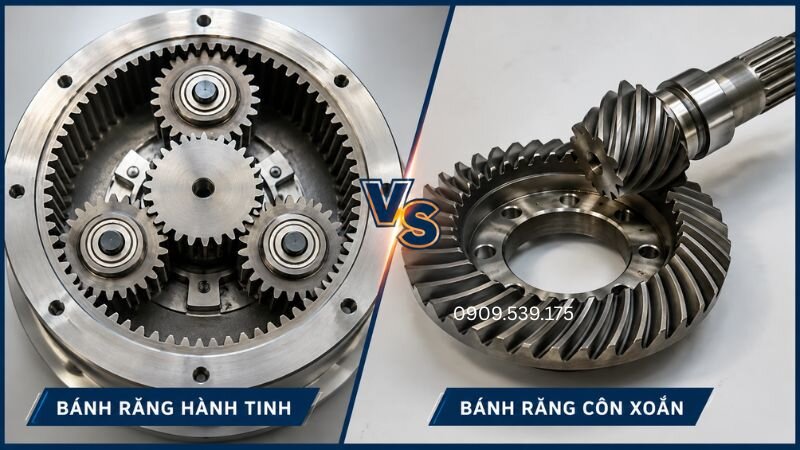

Đánh giá khả năng chịu tải, độ ồn và tỷ số truyền của từng loại bánh răng
Ứng dụng của bánh răng hành tinh và bánh răng côn xoắn
Tùy thuộc vào đặc tính kỹ thuật, mỗi loại bánh răng sẽ được lựa chọn để lắp đặt cho các loại máy móc và hệ thống truyền động khác nhau.
Ứng dụng của bánh răng hành tinh: Nhờ thiết kế đồng trục, nhỏ gọn nhưng tạo lực lớn, chúng được dùng nhiều trong máy ép công nghiệp, tời cáp, động cơ xe điện, thiết bị nâng hạ. Đây cũng là bộ phận cốt lõi bên trong các loại hộp giảm tốc (hộp số giảm tốc) dạng thẳng trục.
Ứng dụng của bánh răng côn xoắn: Được ứng dụng bắt buộc trong các hệ thống cần đổi hướng truyền động 90 độ. Bạn có thể thấy chúng trong bộ vi sai của xe ô tô, hệ thống băng tải góc chữ L, máy khuấy trộn, và các loại hộp giảm tốc trục vít hoặc cốt âm vuông góc.

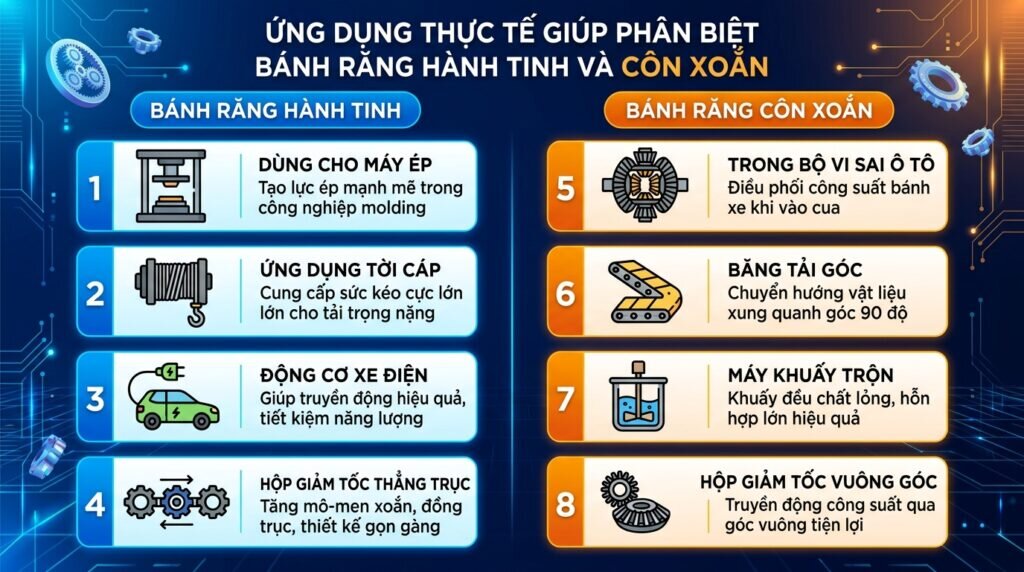

Mỗi loại bánh răng được sử dụng cho những hệ thống truyền động khác nhau
Những nhầm lẫn thường gặp khi phân biệt bánh răng hành tinh và côn xoắn
Trong quá trình tìm hiểu và mua vật tư cơ khí, người dùng rất dễ mắc phải một số nhận định sai lầm về chức năng của hai loại bánh răng này.
Nhầm lẫn về vị trí lắp đặt: Nhiều người cho rằng có thể dùng bánh răng côn xoắn cho trục chạy thẳng. Thực tế, bánh răng côn chỉ dùng cho trục vuông góc hoặc giao nhau. Nếu trục nối thẳng hàng, phải dùng hệ hành tinh hoặc bánh răng trụ thông thường.
Nhầm lẫn về khả năng tiết kiệm diện tích: Có người lầm tưởng dùng bánh răng côn sẽ thu gọn máy móc hơn. Tuy nhiên, nếu xét trên cùng một mức công suất tải, cụm bánh răng hành tinh mới là thiết kế mang lại sự nhỏ gọn và tiết kiệm diện tích nhất cho toàn bộ hệ thống.

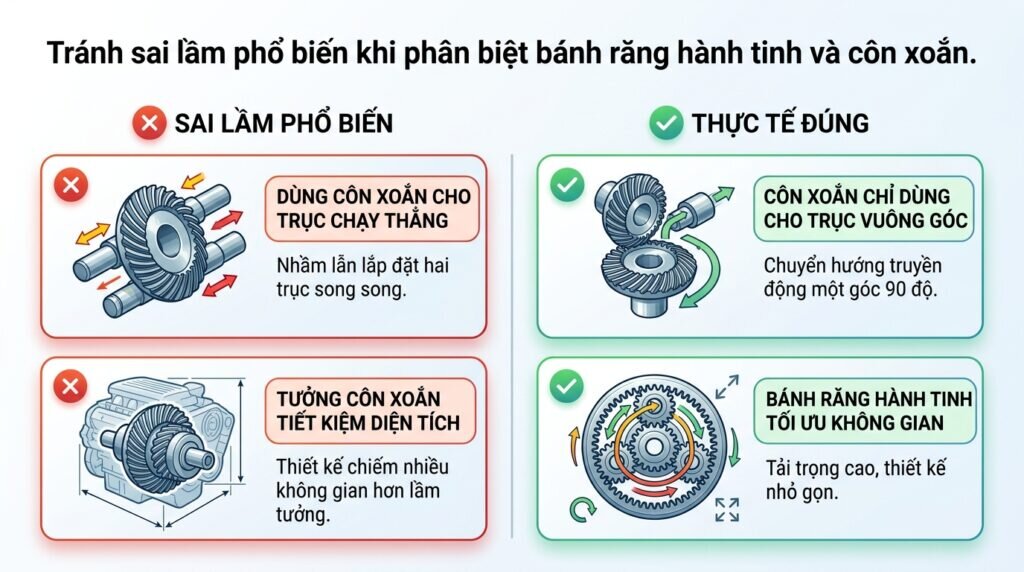

Nhận biết những nhầm lẫn phổ biến khi phân biệt bánh răng hành tinh và côn xoắn.

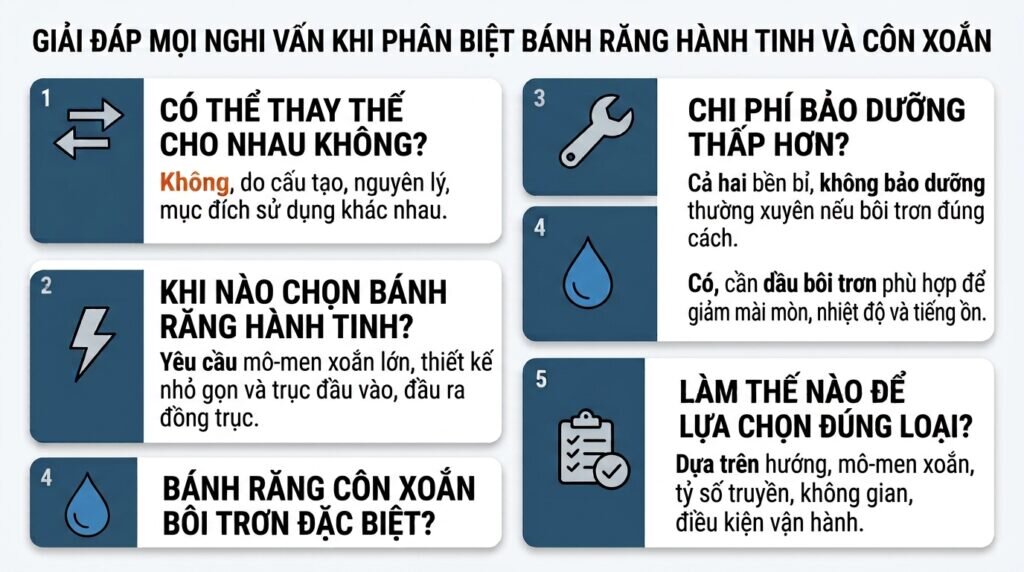

Câu hỏi thường gặp
Bánh răng hành tinh và bánh răng côn xoắn có thể thay thế cho nhau không?
Không. Hai loại bánh răng có cấu tạo, nguyên lý truyền động và mục đích sử dụng khác nhau nên không thể thay thế trực tiếp trong cùng một hệ thống.
Loại bánh răng nào có chi phí bảo dưỡng thấp hơn?
Chi phí bảo dưỡng phụ thuộc vào điều kiện làm việc và thiết kế của hệ thống. Nếu được bôi trơn đúng cách và vận hành đúng tải, cả hai loại đều có tuổi thọ cao và không cần bảo dưỡng thường xuyên.
Khi nào nên chọn bánh răng hành tinh thay vì bánh răng côn xoắn?
Nên chọn bánh răng hành tinh khi hệ thống cần mô-men xoắn lớn, kích thước nhỏ gọn và trục đầu vào, đầu ra cùng nằm trên một trục.
Bánh răng côn xoắn có yêu cầu bôi trơn đặc biệt không?
Có. Bánh răng côn xoắn cần sử dụng dầu bôi trơn phù hợp với tải và tốc độ làm việc để giảm mài mòn bề mặt răng, hạn chế phát sinh nhiệt và tiếng ồn.
Làm thế nào để lựa chọn đúng loại bánh răng cho hệ thống truyền động?
Cần căn cứ vào hướng truyền động, mô-men xoắn yêu cầu, tỷ số truyền, không gian lắp đặt và điều kiện vận hành để lựa chọn loại bánh răng phù hợp với từng ứng dụng.
Kết luận
Việc hiểu rõ cấu tạo và nguyên lý hoạt động là cơ sở quan trọng để ứng dụng đúng hai cơ cấu truyền động này. Bánh răng hành tinh là lựa chọn tối ưu cho các thiết kế truyền động thẳng, không gian hẹp và cần sức kéo lớn. Trong khi đó, bánh răng côn xoắn là giải pháp bắt buộc khi bạn cần chuyển hướng truyền động vuông góc và ưu tiên máy chạy êm ở tốc độ cao. Lựa chọn đúng loại linh kiện không chỉ giúp máy móc hoạt động ổn định mà còn kéo dài tuổi thọ cho hệ thống.
