Tỉ số truyền là gì? Công thức, ý nghĩa & cách lựa chọn

Tỉ số truyền (i) là tỷ lệ giữa tốc độ quay hoặc mô-men xoắn của hai bộ phận trong hệ truyền động, dùng để xác định mức độ tăng giảm tốc độ và lực. Đây là thông số quan trọng giúp lựa chọn và tối ưu hiệu suất của động cơ và hộp giảm tốc.

Những điểm chính bạn cần biết về tỉ số truyền:

• Tỉ số truyền định nghĩa sự thay đổi vận tốc góc và mô-men xoắn giữa hai bộ phận truyền động.
• Công thức tính tỉ số truyền cơ bản dựa trên số răng, đường kính hoặc vận tốc quay của các bánh răng/pulley.

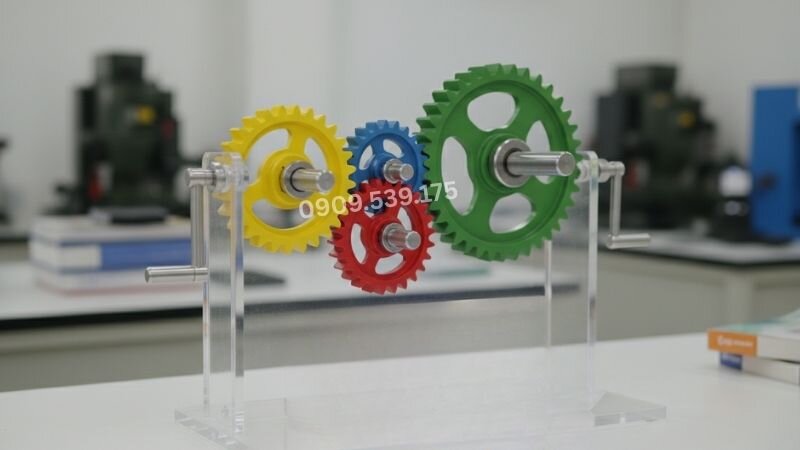

• Tỉ số truyền đóng vai trò quan trọng trong việc điều chỉnh tốc độ, tăng lực kéo (mô-men xoắn) và tối ưu hóa hiệu suất làm việc của máy móc.
• Trong các hệ thống như hộp giảm tốc, tỉ số truyền là yếu tố then chốt quyết định khả năng làm việc của động cơ.
• Lựa chọn tỉ số truyền phù hợp đòi hỏi sự cân nhắc kỹ lưỡng về yêu cầu ứng dụng và đặc tính kỹ thuật của hệ thống.

Bạn đã hiểu được những thông tin cốt lõi về tỉ số truyền. Giờ hãy cùng Thành Thái Motor đi sâu vào từng khía cạnh để nắm vững kiến thức này nhé!

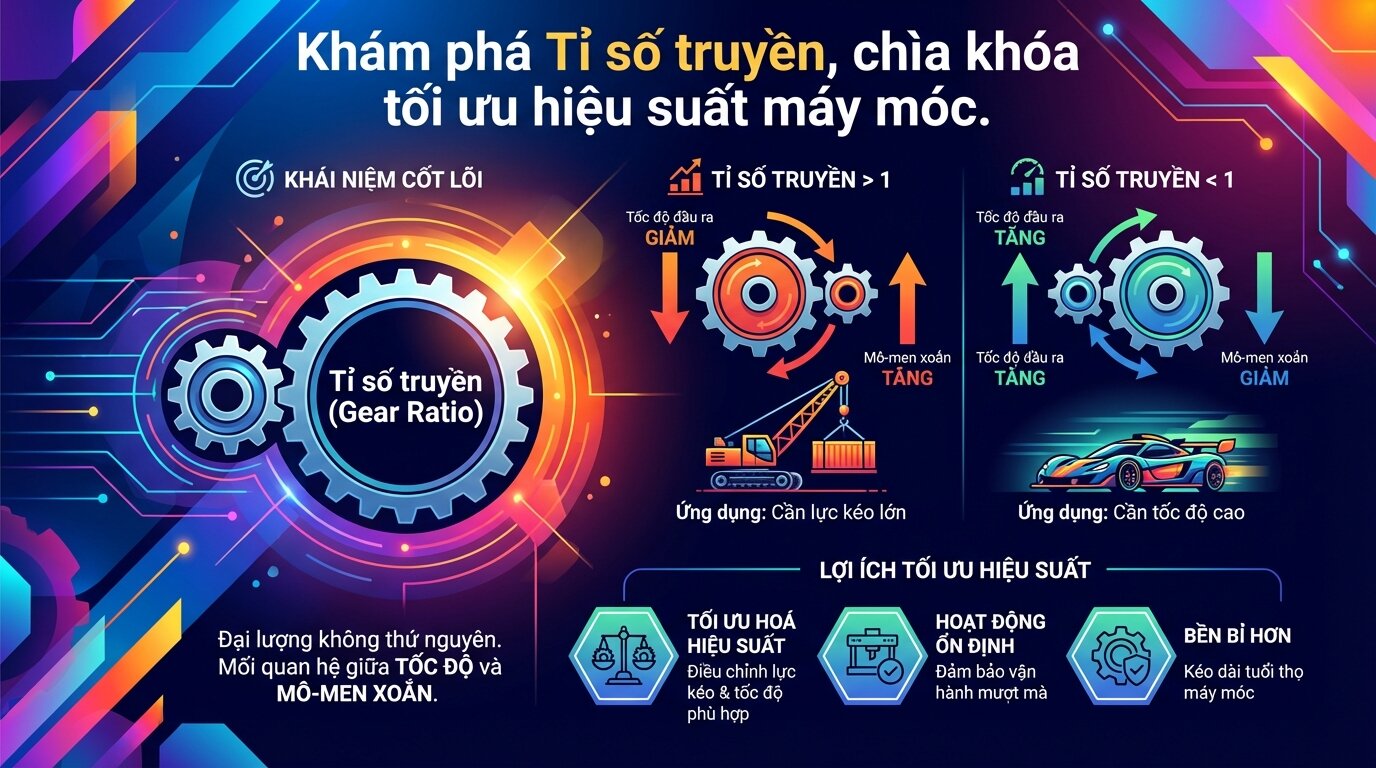

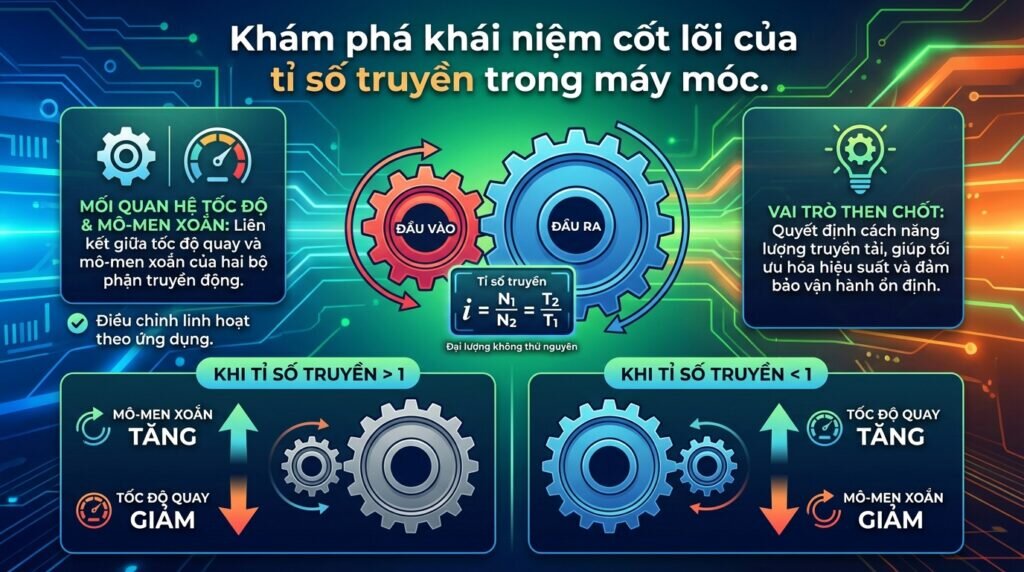

Tỉ số truyền là gì? Khái niệm cơ bản trong truyền động

Tỉ số truyền chính là một đại lượng không thứ nguyên, dùng để biểu thị mối quan hệ giữa tốc độ quay hoặc mô-men xoắn của hai bộ phận truyền động trong một hệ thống. Đây là một thông số kỹ thuật then chốt, quyết định cách năng lượng được truyền tải và chuyển đổi. Nó giúp kỹ sư và thợ máy hiểu được động cơ sẽ phản ứng thế nào với tải trọng.

Nguyên lý hoạt động của tỉ số truyền rất đơn giản. Khi một bộ phận chủ động truyền động cho một bộ phận bị động, tỉ số truyền sẽ thể hiện sự thay đổi về vận tốc góc và mô-men xoắn giữa chúng. Nó cho phép điều chỉnh đầu ra cho phù hợp với yêu cầu cụ thể của ứng dụng.

Vai trò của tỉ số truyền là vô cùng quan trọng. Nó giúp tối ưu hóa hiệu suất hoạt động, đảm bảo máy móc vận hành ổn định và bền bỉ hơn. Trong các hệ thống cơ khí, từ những động cơ nhỏ bé đến các cỗ máy công nghiệp khổng lồ, tỉ số truyền luôn là yếu tố then chốt để đạt được hiệu quả mong muốn.

Mối quan hệ giữa tỉ số truyền, vận tốc quay và mô-men xoắn là tương hỗ. Khi tỉ số truyền lớn hơn 1, vận tốc quay đầu ra giảm đi, đồng thời mô-men xoắn lại được tăng cường. Ngược lại, nếu tỉ số truyền nhỏ hơn 1, vận tốc quay tăng lên nhưng mô-men xoắn sẽ giảm. Điều này cho phép chúng ta linh hoạt điều chỉnh lực kéo và tốc độ cho mọi ứng dụng.

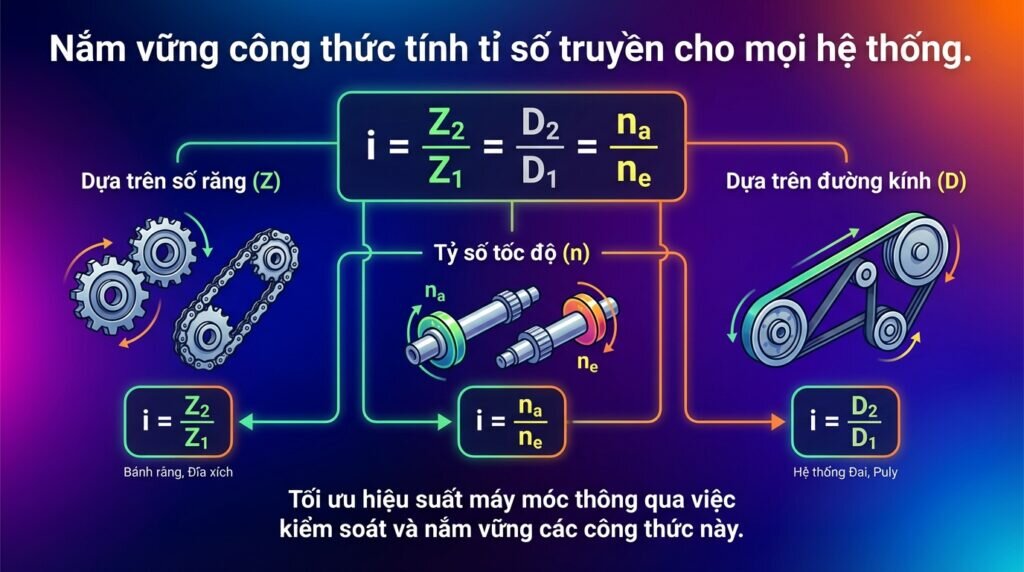

Công thức tính tỉ số truyền: Tổng quan và ứng dụng thực tế

Để tính tỉ số truyền, chúng ta có một công thức tổng quát dựa trên các thông số của hệ thống truyền động. Công thức này giúp chúng ta dễ dàng xác định mối quan hệ tốc độ và mô-men xoắn. Hiểu rõ công thức là bước đầu tiên để ứng dụng tỉ số truyền vào thực tế.

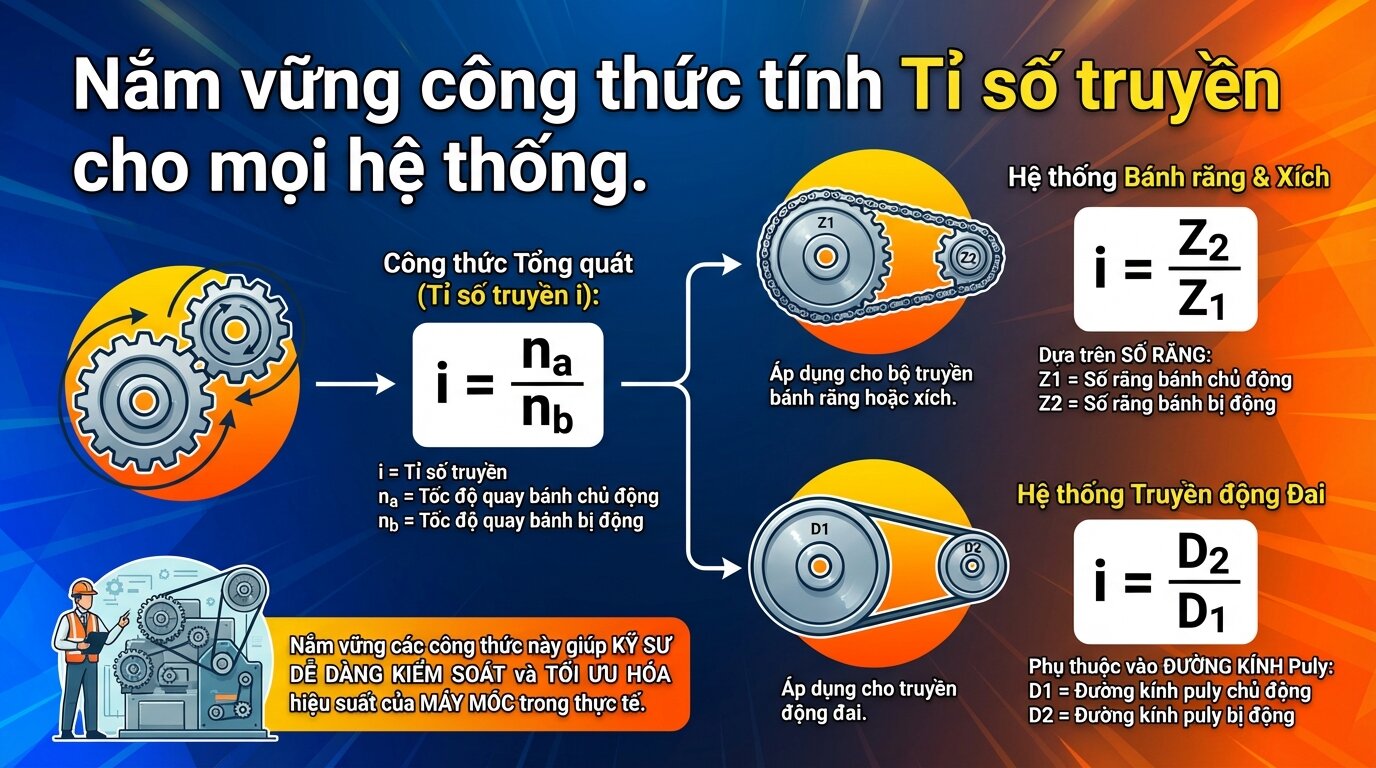

Công thức tổng quát của tỉ số truyền:
i = Z2 / Z1 = D2 / D1 = na / nb

• i: tỉ số truyền
• Z1, Z2: Số răng của bánh chủ động và bị động
• D1, D2: Đường kính của bánh chủ động và bị động
• na, nb: Tốc độ quay (vòng/phút) của bánh chủ động và bị động

Ví dụ minh họa

Bánh răng dẫn có 20 răng (Z1 = 20) và bánh răng bị dẫn có 100 răng (Z2 = 100).

Tỉ số truyền sẽ là i = 100 / 20 = 5. Điều này có nghĩa là tốc độ trục ra sẽ chậm hơn 5 lần so với trục vào, nhưng mô-men xoắn tăng lên 5 lần.

Tính tỉ số truyền cho hệ thống bánh răng

Trong bộ truyền bánh răng, tỉ số truyền được tính dựa trên số răng của bánh chủ động và bánh bị động. Đối với bánh răng trụ răng thẳng hay răng nghiêng, công thức này được áp dụng trực tiếp. Ví dụ, nếu bánh chủ động có 20 răng và bánh bị động có 60 răng, tỉ số truyền sẽ là 3.

Đối với bộ truyền bánh răng côn, cách tính cũng tương tự nhưng cần lưu ý đến đặc điểm hình học của răng côn. Trong những hệ thống truyền động phức tạp với nhiều bánh răng liên kết, chúng ta tính tỉ số truyền tổng của cả hệ thống. Đó là tích các tỉ số truyền của từng cặp bánh răng riêng lẻ.

Tỉ số truyền trong hệ thống truyền động đai và xích

Với hệ thống truyền động đai hoặc puly, tỉ số truyền được xác định dựa trên đường kính của puly chủ động và puly bị động. Đường kính lớn hơn sẽ tạo ra sự thay đổi tương ứng về tốc độ quay. Ví dụ, nếu puly chủ động có đường kính 10cm và puly bị động có đường kính 30cm, tỉ số truyền là 3.

Tương tự, trong hệ thống truyền động xích, chúng ta sử dụng số răng của đĩa xích chủ động và đĩa xích bị động. Việc áp dụng công thức vào các trường hợp thực tế giúp ta dễ dàng kiểm soát và tối ưu hóa hiệu suất của máy móc.

Lưu ý quan trọng về tỉ số truyền:
Tỉ số truyền là một đại lượng không có đơn vị, nó chỉ là một tỉ lệ. Giá trị của tỉ số truyền cho biết mức độ giảm hoặc tăng tốc độ và mô-men xoắn. Khi i > 1, tốc độ giảm và mô-men tăng. Khi i < 1, tốc độ tăng và mô-men giảm.

Bảng tóm tắt công thức tỉ số truyền theo loại truyền động:

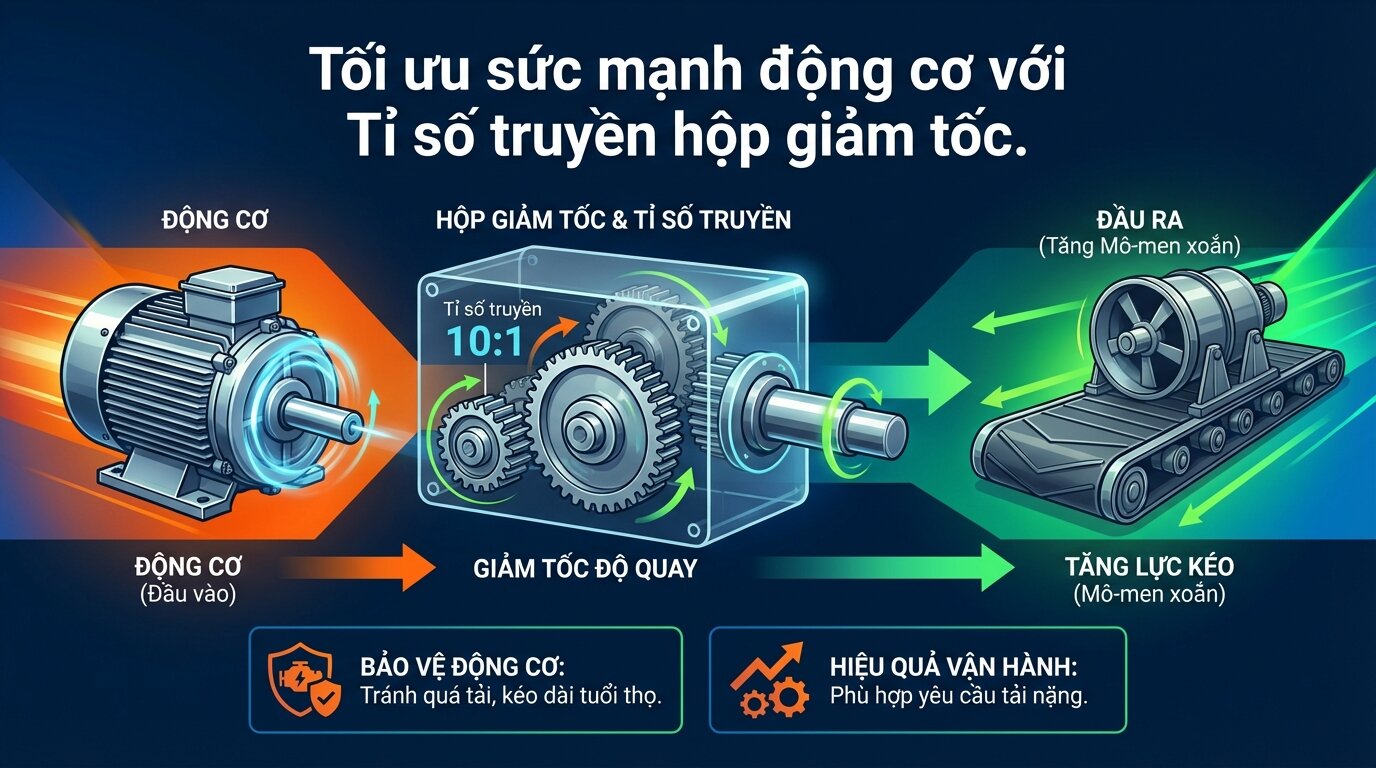

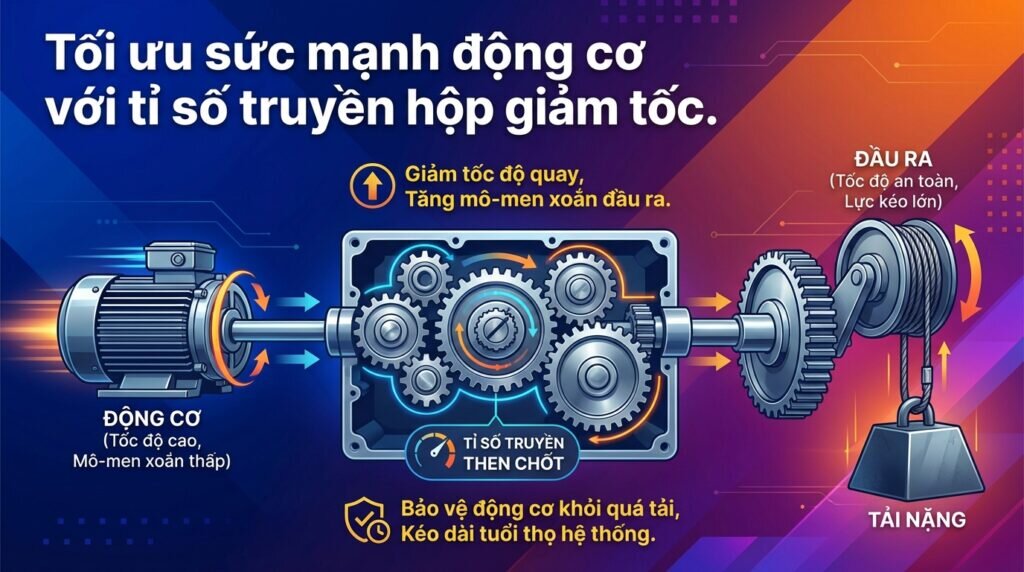

Tỉ số truyền của hộp giảm tốc: Vai trò và cách xác định

Hộp giảm tốc, hay còn gọi là hộp số giảm tốc hoặc bộ giảm tốc, là một thiết bị cơ khí quan trọng dùng để giảm tốc độ quay và tăng mô-men xoắn đầu ra từ động cơ. Mục đích chính là biến đổi đặc tính truyền động cho phù hợp với yêu cầu của tải. Nếu động cơ có tốc độ quá cao hoặc lực kéo không đủ, hộp giảm tốc sẽ giải quyết vấn đề này.

Tỉ số truyền đóng vai trò then chốt trong hộp giảm tốc. Nó cho phép điều chỉnh tốc độ đầu ra về mức an toàn và hiệu quả cho thiết bị. Đồng thời, tỉ số truyền còn giúp tăng mô-men xoắn, cung cấp đủ lực để khởi động và vận hành các tải trọng nặng.

Ngoài ra, tỉ số truyền phù hợp trong hộp giảm tốc còn giúp bảo vệ động cơ khỏi tình trạng quá tải. Điều này kéo dài tuổi thọ của động cơ và toàn bộ hệ thống truyền động. Hộp giảm tốc được phân loại đa dạng theo cấu tạo như hộp giảm tốc bánh răng (trụ, côn, hành tinh, trục vít) hoặc hộp giảm tốc cycloidal, mỗi loại có cách tạo ra tỉ số truyền đặc trưng.

Cấu tạo chung của hộp giảm tốc bao gồm nhiều bánh răng được sắp xếp một cách hợp lý. Sự kết hợp này tạo ra các cấp tỉ số truyền khác nhau, cho phép điều chỉnh linh hoạt tốc độ và mô-men xoắn đầu ra. Mỗi bánh răng và mối nối đều được tính toán kỹ lưỡng để đảm bảo hiệu suất tối ưu.

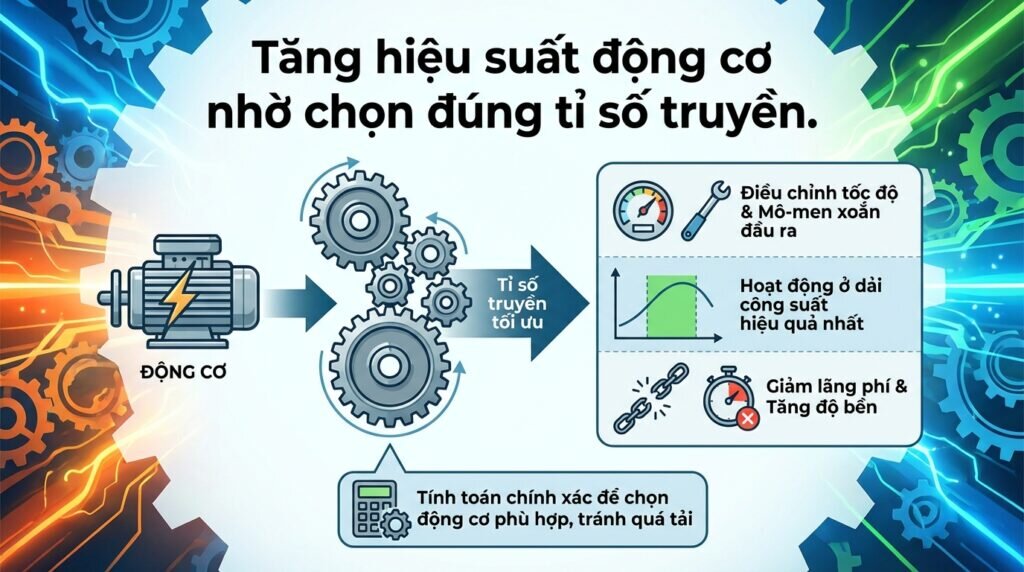

Tỉ số truyền ảnh hưởng đến hiệu suất và lựa chọn động cơ như thế nào?

Tỉ số truyền có ảnh hưởng sâu sắc đến tốc độ và mô-men xoắn đầu ra của hệ thống. Một tỉ số truyền cao sẽ làm giảm tốc độ quay nhưng tăng đáng kể mô-men xoắn, rất cần thiết cho các ứng dụng yêu cầu lực kéo lớn. Ngược lại, tỉ số truyền thấp sẽ tăng tốc độ nhưng giảm mô-men xoắn.

Hiệu suất tổng thể của hệ thống cũng phụ thuộc nhiều vào tỉ số truyền. Việc chọn tỉ số truyền không phù hợp có thể dẫn đến việc motor hoạt động không hiệu quả, tiêu tốn nhiều năng lượng. Một tỉ số truyền tối ưu giúp motor hoạt động ở dải công suất hiệu quả nhất, giảm thiểu lãng phí.

Tỉ số truyền còn ảnh hưởng trực tiếp đến khả năng chịu tải và độ bền của thiết bị. Khi motor và hộp số motor giảm tốc được kết hợp đúng tỉ số truyền, chúng sẽ hoạt động ổn định, ít hư hỏng và có tuổi thọ cao hơn. Điều này tối ưu hóa chi phí vận hành và bảo trì.

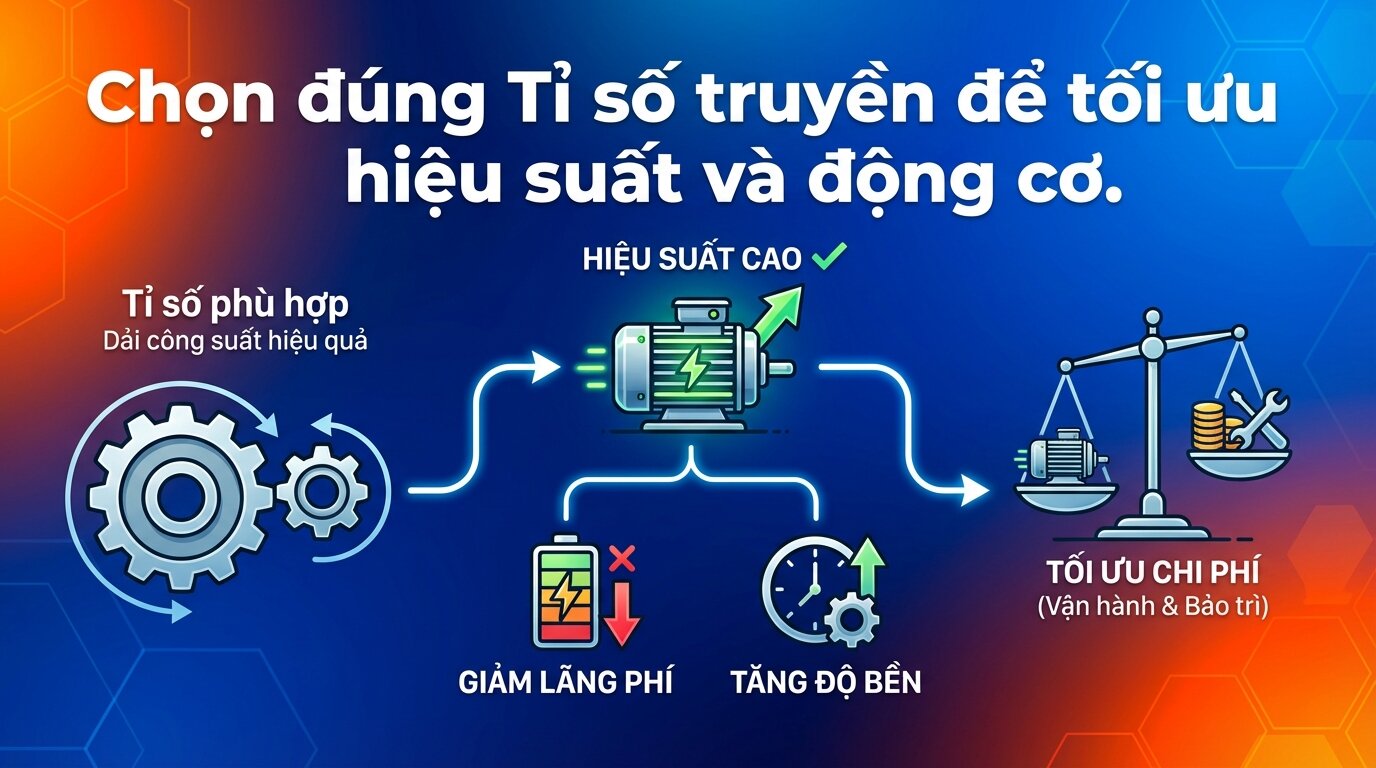

Việc tối ưu hóa lựa chọn động cơ và hộp giảm tốc dựa trên tỉ số truyền là vô cùng quan trọng. Bằng cách tính toán tỉ số truyền cần thiết, chúng ta có thể chọn động cơ có công suất phù hợp nhất, tránh tình trạng quá tải hoặc lãng phí năng lượng. Ví dụ, một băng tải nặng cần mô-men xoắn lớn sẽ yêu cầu tỉ số truyền cao để motor hoạt động hiệu quả nhất.

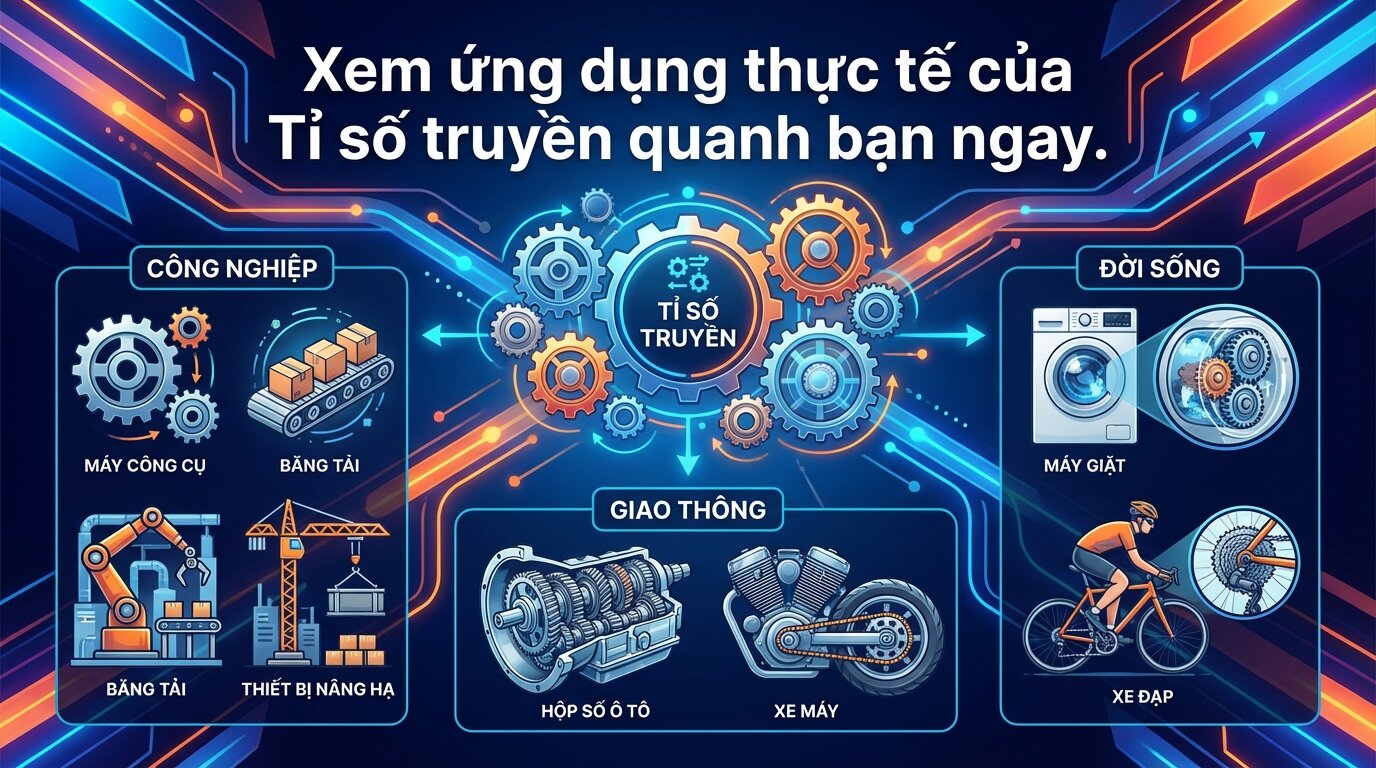

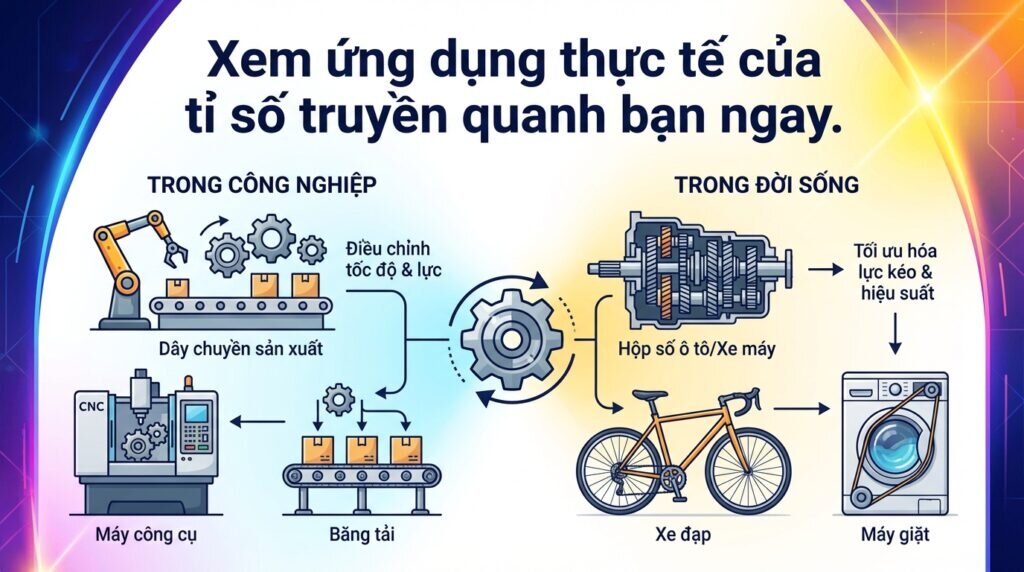

Ứng dụng thực tế của tỉ số truyền trong công nghiệp và đời sống

Tỉ số truyền là một yếu tố không thể thiếu trong vô vàn ứng dụng công nghiệp. Trong các máy công cụ như máy phay, tiện hay dây chuyền sản xuất tự động, tỉ số truyền giúp điều chỉnh tốc độ cắt gọt và lực cần thiết. Nó đảm bảo quá trình sản xuất diễn ra chính xác và hiệu quả.

Các hệ thống băng tải, thiết bị nâng hạ trong nhà máy cũng phụ thuộc rất nhiều vào tỉ số truyền. Nó giúp kiểm soát tốc độ di chuyển của vật liệu và đảm bảo an toàn. Máy trộn, máy ép công nghiệp cũng sử dụng tỉ số truyền để tạo ra lực ép hoặc trộn đều các thành phần.

Trong giao thông vận tải, tỉ số truyền đóng vai trò cốt lõi. Hộp số xe máy và ô tô là ví dụ điển hình, cho phép người lái điều chỉnh tốc độ và lực kéo ở các cấp số khác nhau. Tỉ số truyền xe máy hay tỉ số truyền xe ô tô giúp phương tiện vận hành linh hoạt trên nhiều địa hình.

Ngay cả trong đời sống hàng ngày, tỉ số truyền cũng hiện diện xung quanh chúng ta. Các thiết bị gia dụng như máy giặt hay quạt điện đều có hệ thống truyền động với tỉ số truyền nhất định. Xe đạp và xe lăn điện cũng sử dụng tỉ số truyền để tối ưu hóa lực đạp hoặc sức kéo từ động cơ.

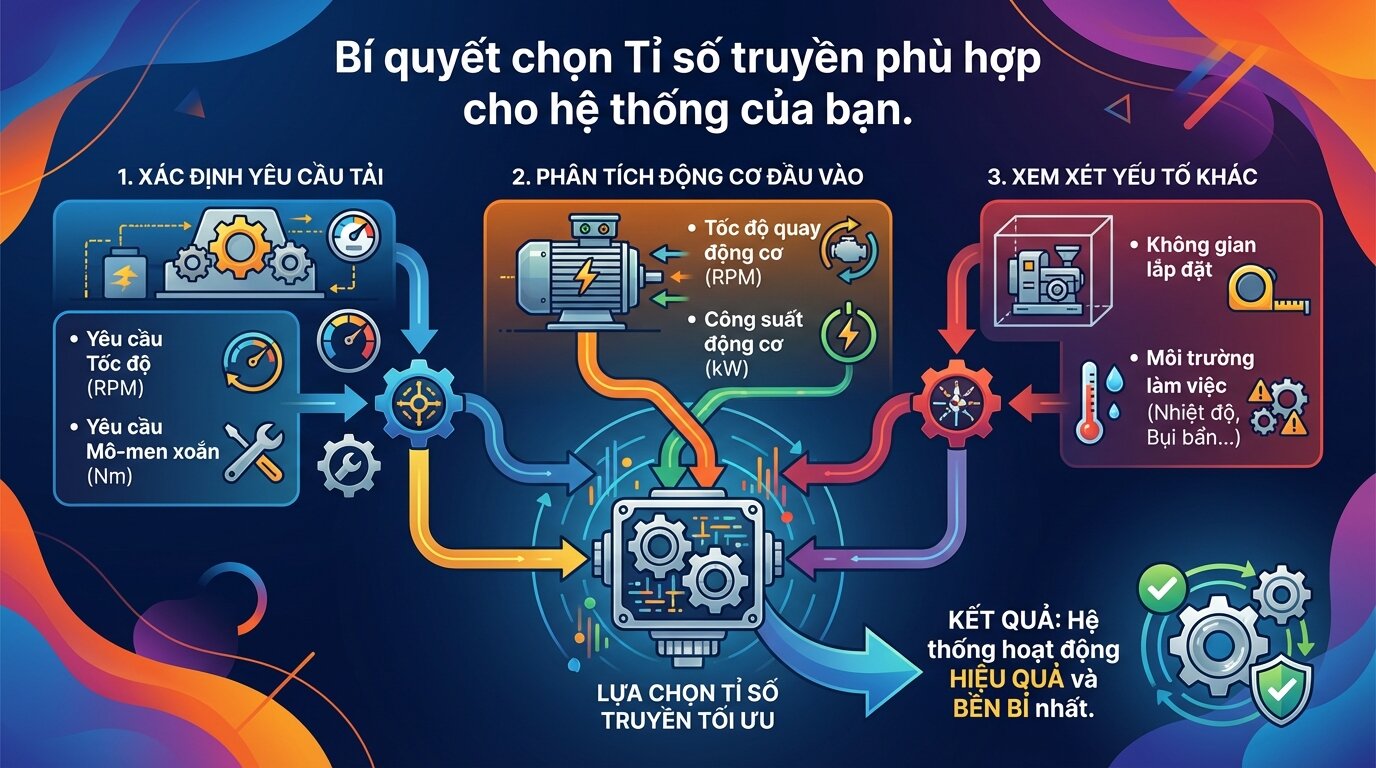

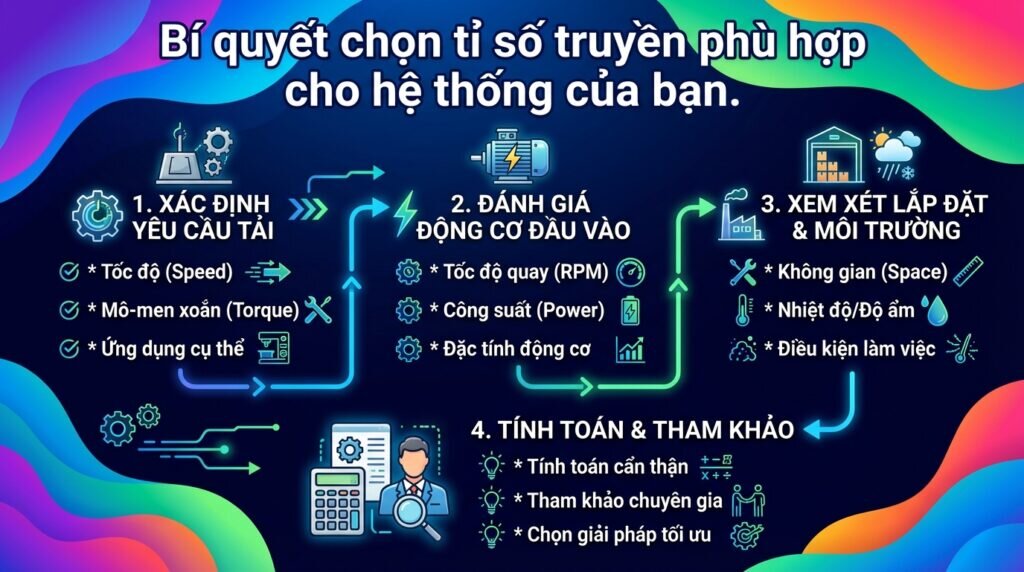

Cách lựa chọn tỉ số truyền phù hợp cho hệ thống truyền động của bạn

Để chọn tỉ số truyền tối ưu, đầu tiên bạn cần xác định rõ yêu cầu đầu ra của hệ thống. Cần biết chính xác tốc độ hoạt động mong muốn của tải và mô-men xoắn cần thiết để vận hành tải đó. Thông số này là nền tảng để tính toán ngược lại tỉ số truyền.

Tiếp theo, đánh giá kỹ lưỡng động cơ đầu vào. Bạn cần biết tốc độ quay định mức của động cơ (motor), công suất và hiệu suất của nó. Những thông số này sẽ giúp bạn xác định tỉ số truyền phù hợp để động cơ hoạt động ở trạng thái tốt nhất.

Cũng đừng quên cân nhắc về không gian và môi trường làm việc. Kích thước và kiểu dáng của hộp giảm tốc cơ khí phải phù hợp với không gian lắp đặt. Yếu tố môi trường như nhiệt độ, độ ẩm hay bụi bẩn cũng ảnh hưởng đến việc lựa chọn vật liệu và loại hộp giảm tốc.

Khi đối mặt với các bài toán kỹ thuật phức tạp hoặc cần độ chính xác cao, việc tham khảo ý kiến chuyên gia là rất quan trọng. Thành Thái Motor sẵn sàng cung cấp hộp số giảm tốc chất lượng và tư vấn tỉ số truyền miễn phí để bạn có giải pháp tối ưu nhất cho hệ thống của mình.

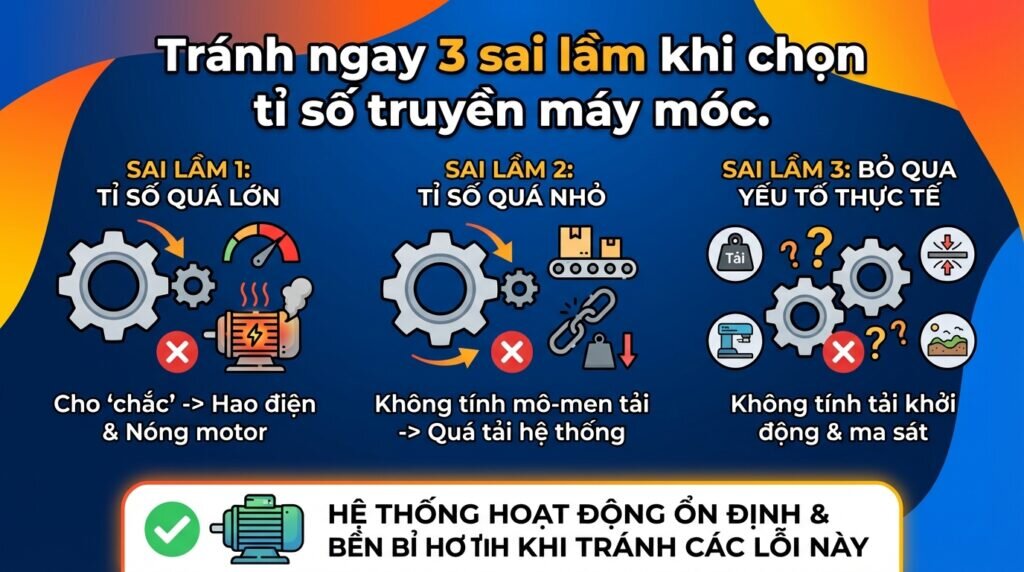

3 sai lầm thường gặp khi chọn tỉ số truyền

Chọn tỉ số truyền quá lớn để “cho chắc”

Nhiều người nghĩ rằng chọn tỉ số truyền càng lớn thì lực kéo càng mạnh và an toàn hơn.
Thực tế, tỉ số truyền quá lớn khiến motor quay chậm bất thường, dễ rơi vào vùng hiệu suất thấp, gây hao điện, nóng motor và giảm tuổi thọ.

Trường hợp này thường gặp ở các hệ thống băng tải nhẹ, tải không ổn định.

Chọn tỉ số truyền quá nhỏ, không tính mô-men tải

Một số người chỉ quan tâm đến tốc độ đầu ra mà bỏ qua mô-men xoắn cần thiết.
Khi tỉ số truyền quá nhỏ, motor phải làm việc quá tải liên tục, dẫn đến cháy cuộn dây hoặc hỏng hộp giảm tốc chỉ sau thời gian ngắn vận hành.

Lỗi này hay xảy ra với máy khuấy, máy ép, máy nâng hạ.

Không tính đến tải khởi động và điều kiện làm việc thực tế

Công thức tính tỉ số truyền chỉ phản ánh điều kiện lý tưởng.
Trong thực tế, các yếu tố như:

• tải khởi động lớn
• ma sát
• môi trường nóng, bụi
• chu kỳ chạy – dừng liên tục

… đều ảnh hưởng trực tiếp đến việc lựa chọn tỉ số truyền.

Nếu không dự phòng các yếu tố này, hệ thống dễ rung, giật, kêu to và nhanh xuống cấp.

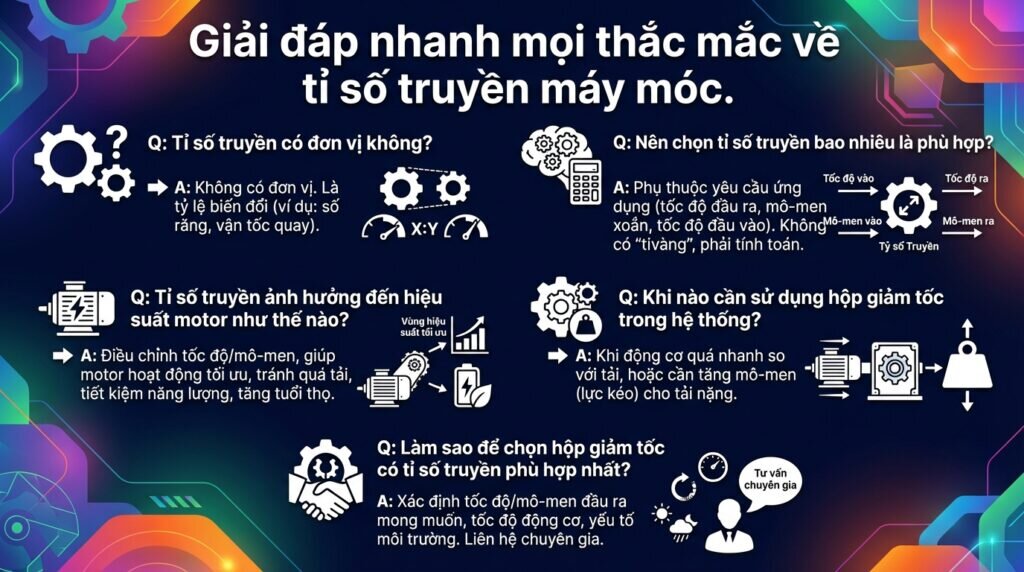

Những câu hỏi thường gặp về tỉ số truyền

Kết luận

Hiểu rõ về tỉ số truyền không chỉ là kiến thức cơ khí nền tảng. Nó là chìa khóa để vận hành và tối ưu hóa hệ thống máy móc một cách hiệu quả.

Từ việc tính toán dựa trên số răng bánh răng cho đến việc nhận định vai trò của nó trong một bộ hộp số giảm tốc, tất cả đều chung mục đích: đảm bảo thiết bị hoạt động đúng tốc độ và đủ momen xoắn. Lựa chọn sai tỉ số truyền có thể dẫn đến giảm tuổi thọ động cơ, hoạt động không ổn định và lãng phí năng lượng.
