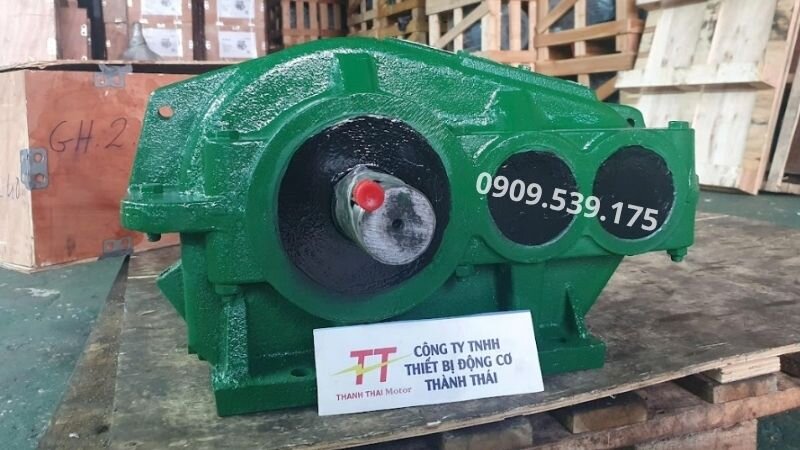

Hộp giảm tốc ZQ 1 cấp là giải pháp truyền động cơ bản và hiệu quả, ZQ được xem là “trái tim” đơn giản nhưng mạnh mẽ của nhiều hệ thống máy móc. Với cấu tạo chỉ gồm một cặp bánh răng ăn khớp, ZQ 1 cấp thực hiện nhiệm vụ cốt lõi là giảm tốc độ quay của động cơ điện (motor điện) và tăng mô-men xoắn lên đáng kể. Loại hộp giảm tốc (hộp số giảm tốc) này rất được ưa chuộng nhờ thiết kế gọn nhẹ, dễ bảo trì và chi phí hợp lý, là một trong những lựa chọn hoàn hảo cho các ứng dụng công nghiệp tải vừa phải.
Cấu tạo của hộp giảm tốc ZQ 1 cấp
Hộp giảm tốc ZQ 1 cấp là loại hộp số giảm tốc cơ bản và đơn giản nhất trong dòng ZQ, được ví như một chiếc hộp chứa hai bánh răng: một bánh răng nhỏ và một bánh răng lớn.
- Vỏ hộp: Thường được làm bằng gang thép chắc chắn, có nhiệm vụ bảo vệ các bộ phận bên trong khỏi bụi bẩn và va đập. Vỏ hộp cũng là nơi chứa dầu bôi trơn.
- Trục đầu vào: Là trục gắn với động cơ điện. Trục này mang theo bánh răng nhỏ (bánh răng chủ động).
- Trục đầu ra: Là trục gắn với thiết bị làm việc. Trục này mang theo bánh răng lớn (bánh răng bị động).
- Bánh răng: Gồm một cặp bánh răng lớn và nhỏ ăn khớp với nhau. Hộp giảm tốc 1 cấp chỉ có duy nhất một cặp bánh răng này. Thường là bánh răng trụ răng nghiêng để chạy êm.
- Ổ bi: Giúp các trục quay êm ái và không bị rung lắc.
- Dầu bôi trơn: Được đổ đầy trong hộp, giúp các bánh răng quay trơn tru, không bị nóng và giảm mài mòn.
- Phớt chắn dầu: Phớt chắn dầu hoạt động như một cái vòng bảo vệ xung quanh trục quay. Ngăn không cho dầu bôi trơn quý giá trong hộp giảm tốc bị rò rỉ ra ngoài, ngăn bụi bẩn, nước, hay các chất bẩn khác từ môi trường bên ngoài lọt vào bên trong hộp số.
- Cụm truyền động phụ: Bao gồm các khớp nối và puly, dây đai hoặc nhông xích,.. Đây là những bộ phận kết nối giúp hộp giảm tốc ZQ có thể làm việc ăn khớp và đồng bộ với động cơ điện và thiết bị mà nó cần kéo.
Nguyên lý hoạt động của hộp giảm tốc ZQ 1 cấp
Nguyên lý hoạt động của hộp giảm tốc ZQ 1 cấp rất dễ hiểu, giống như việc bạn chuyển từ líp nhỏ sang líp lớn trên xe đạp:
- Khi động cơ quay nhanh, nó sẽ làm quay trục đầu vào và bánh răng nhỏ gắn trên đó.
- Bánh răng nhỏ quay và truyền lực sang bánh răng lớn đang ăn khớp. Vì bánh răng lớn có kích thước to hơn bánh răng nhỏ, nên nó sẽ quay chậm hơn làm giảm tốc độ.
- Mặc dù tốc độ quay bị giảm đi, nhưng đổi lại, lực quay (mô-men xoắn) truyền sang trục đầu ra lại được tăng lên đáng kể.
- Cuối cùng, trục đầu ra sẽ quay với tốc độ chậm hơn nhưng khỏe hơn để kéo tải, ví dụ như làm quay bánh xe cầu trục.
Phân loại hộp giảm tốc ZQ theo kích thước
Hiện tại, Thành Thái Motor đang cung cấp các size từ 200mm (loại nhỏ và vừa) đến 1000mm (loại rất lớn, siêu khỏe), bao gồm:
| Hộp giảm tốc ZQ 200 | Hộp giảm tốc ZQ 250 |
| Hộp giảm tốc ZQ 350 | Hộp giảm tốc ZQ 400 |
| Hộp giảm tốc ZQ 500 | Hộp giảm tốc ZQ 650 |
| Hộp giảm tốc ZQ 750 | Hộp giảm tốc ZQ 850 |
| Hộp giảm tốc ZQ 1000 |
Thông số kỹ thuật hộp giảm tốc ZQ 1 cấp
| Tỉ số truyền | Thường là các tỉ số nhỏ như 6.3, 8, 10, 12.5. Tốc độ quay của động cơ giảm đi khoảng 6 đến 12.5 lần. |
| Cấu tạo | 1 cấp bánh răng. Chỉ có một cặp bánh răng lớn và nhỏ ăn khớp. |
| Dạng bánh răng | Bánh răng trụ răng nghiêng. Bánh răng cắt chéo, giúp hộp số chạy êm ái và ít ồn hơn. |
| Kích thước hộp số | Dựa trên khoảng cách tâm trục (Size) từ 200mm đến 1000mm. Size càng lớn thì hộp số càng khỏe và chịu tải càng tốt. |
| Kiểu lắp đặt đầu vào | Lắp theo kiểu trục côn. Trục đầu vào được thiết kế thon gọn để dễ dàng kết nối với khớp nối của động cơ. |
| Kiểu lắp đặt đầu ra | Kiểu C (trục trơn tiêu chuẩn) hoặc kiểu bánh răng. Trục ra có thể là trục trơn để nối trực tiếp hoặc là một bánh răng để truyền động bằng xích. |
Ưu điểm của hộp giảm tốc ZQ 1 cấp
Hộp giảm tốc 1 cấp được ưa chuộng nhờ những ưu điểm về sự đơn giản và hiệu quả chi phí:
- Cấu tạo đơn giản, gọn nhẹ: Do chỉ có một cặp bánh răng, hộp giảm tốc ZQ 1 cấp có kích thước nhỏ gọn hơn nhiều so với loại hộp giảm tốc ZQ 2 cấp hay hộp giảm tốc ZQ 3 cấp.
- Chi phí thấp: Thiết kế của hộp giảm tốc ZQ 1 cấp ít bộ phận hơn nên giá thành hợp lý và việc sửa chữa, bảo trì cũng dễ dàng hơn.
- Hiệu suất truyền động cao: Vì chỉ có một lần truyền động, nên năng lượng bị thất thoát do ma sát ít hơn, giúp hộp số hoạt động hiệu quả.
- Phù hợp với tốc độ vừa phải: Tuy không giảm tốc nhiều như loại 3 cấp, nhưng nó phù hợp cho những ứng dụng không cần giảm tốc quá sâu mà vẫn đảm bảo lực kéo tốt.
Ứng dụng của hộp giảm tốc ZQ 1 cấp
Nhờ sự gọn nhẹ và chi phí hợp lý, hộp giảm tốc ZQ 1 cấp thường được ứng dụng trong các hệ thống có tải trọng vừa phải hoặc cần tốc độ quay không quá chậm:
- Cơ cấu di chuyển nhẹ: Dùng cho xe con (xe rùa) hoặc di chuyển ngang của các loại cầu trục nhỏ trong nhà xưởng.
- Băng tải nhỏ và vừa: Cấp lực cho các băng tải dùng trong dây chuyền sản xuất thực phẩm, đóng gói hoặc băng tải có chiều dài ngắn.
- Máy móc chế biến đơn giản: Được lắp đặt trong các máy móc công nghiệp nhẹ, máy nghiền nhỏ, hoặc các thiết bị cần quay nhưng không yêu cầu lực kéo quá lớn.
Một số sản phẩm hộp giảm tốc ZQ 1 cấp nổi bật
