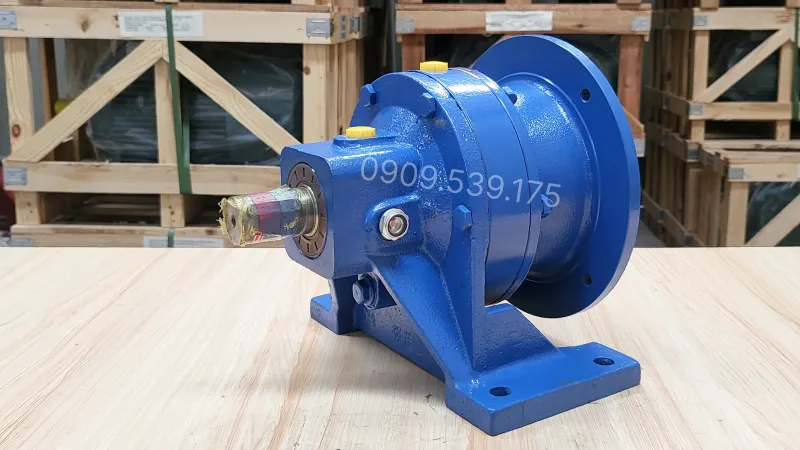

Thiết kế tổng quan hộp số giảm tốc Cycloid 1.5kW 2Hp
Hộp số giảm tốc Cycloid 1.5kW 2Hp thông thường có thiết kế màu xanh. Vỏ hộp số được làm từ chất liệu gang cứng chắc để tăng khả năng chịu lực, bảo vệ hộp số khỏi những tác động xấu của môi trường.
Cấu tạo bên trong hộp số giảm tốc Cycloid 1.5kW 2Hp
Hộp giảm tốc cấu tạo gồm có các thành phần chính như bộ truyền động và vòng bi bạc đạn:
Bộ truyền động: cấu tạo hộp giảm tốc 1 cấp gồm 2 phần là tấm thép và bánh răng dẹp. Tấm thép được thiết kế ở dạng lưới kết hợp với bánh răng dẹp, chúng lăn tròn với nhau tạo ra một lực gọi là lực momen xoắn. Lực này có vai trò giảm đi số lần của giảm tốc.
Vòng bi bạc đạn: Được thiết kế chắc chắn, cứng cáp. Chúng xoay khớp với nhau góp phần làm cho hộp số hoạt động mạnh mẽ hơn.
Kiểu lắp đặt: Có 2 kiểu là Mã cycloid chân đế ( XWD) và Mã cycloid mặt bích (XLD).
Tỉ số truyền thông dụng: 9, 11, 17, 23, 29, 35, 43, 59, 71, 87, 121, 187.

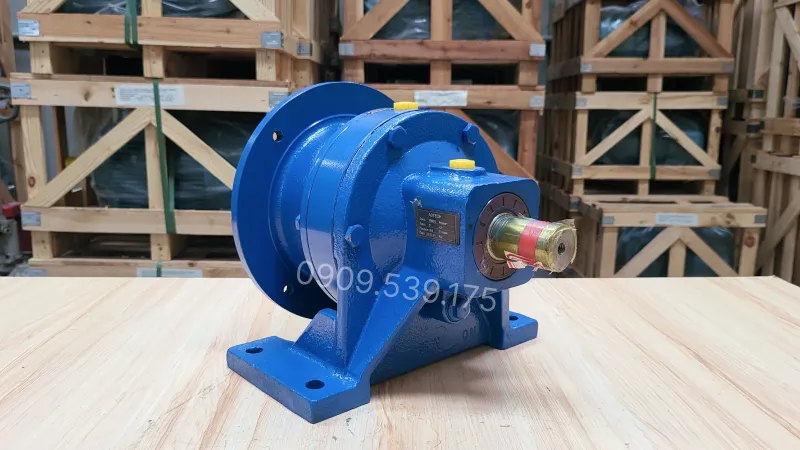

Công năng – ứng dụng hộp số giảm tốc Cycloid 1.5kW 2Hp
Hộp số giảm tốc Cycloid 1.5kW 2Hp được sử dụng phổ biến bởi sự linh động và an toàn sử dụng, chẳng hạn như:
- Vòng quay đồ chơi ở công viên.
- Hệ thông máy khuấy trộn dùng việc nặng.
- Hệ thống thang máy, băng chuyền.
- Máy nâng tời, máy cán thép.
- Hệ thống nuôi trồng thuỷ sản.
Ưu điểm nổi bật hộp số giảm tốc Cycloid 1.5kW 2Hp
Hộp số giảm tốc Cycloid 1.5kW 2Hp được đánh giá là sản phẩm giảm tốc phổ biến nhất trên thị trường, bởi những ưu điểm sau:
- Hộp số tải nặng, các chi tiết yêu cầu độ chính xác cao.
- Hộp số hoạt động êm, không tiến ồn, liên tục.
- Phù hợp cho những máy móc đắt tiền, kỹ thuật khó khăn.
- Thiết kế nhỏ gọn nhưng rất khoẻ.
- Vỏ hộp số làm từ chất liệu bền bỉ, chịu lực tốt.
- Chịu được trong mội trường khắc nghiệt.
Phân loại hộp số giảm tốc Cycloid 1.5kW 2Hp
Hộp số giảm tốc Cycloid 1.5kW 2Hp có 4 kiểu lắp chính như sau:

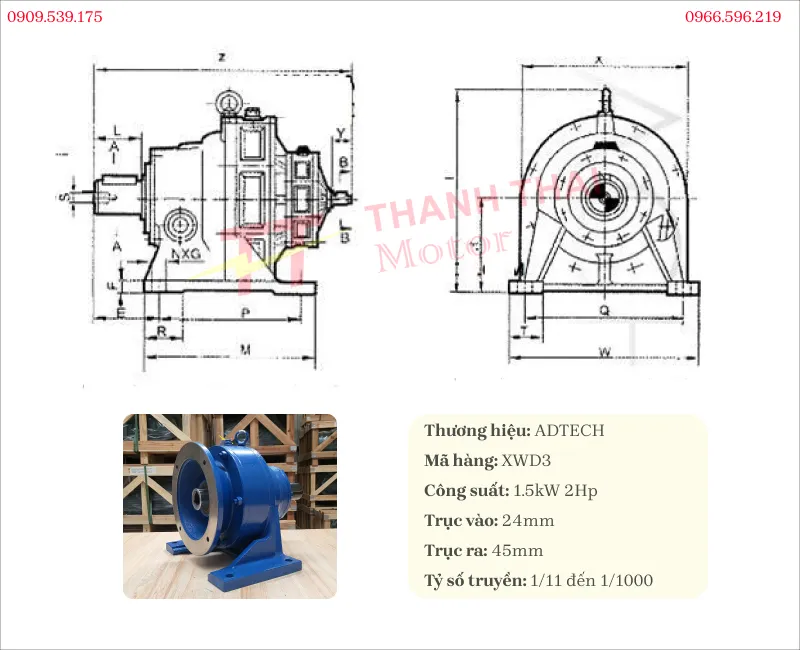

Hộp số giảm tốc Cycloid 1.5kW 2Hp kiểu chân đế 1 cấp, giảm từ 11 đến 87
- Đường kính mặt bích : 200mm.
- Đường kính trục: 24mm.

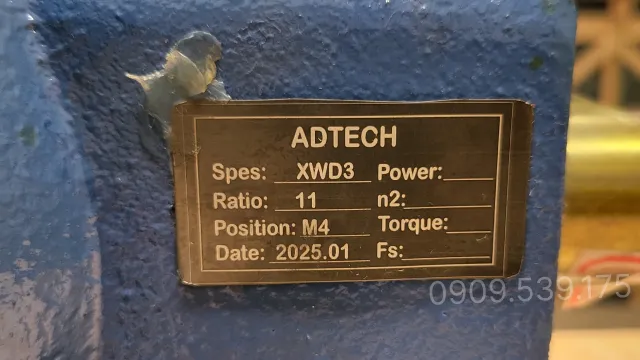

- Mã cycloid XWD3/ BWD1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid chân đế 2 cấp 1.5kW 2Hp, giảm từ 121 đến 595
- Đường kính mặt bích : 200mm.
- Đường kính trục: 24mm.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 121, số vòng quay sau khi giảm: 11.5 vòng/phút.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã Cycloid XWD74/ BWD52, só lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã Cycloid XWD85/ BWD53, só lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 1 cấp 1.5kW 2Hp, ratio từ 11 – 87
- Đường kính mặt bích : 200mm.
- Đường kính trục: 24mm.
- Mã cycloid XWL3/ BWL1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWL5/ BWL3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 2 cấp 1.5kW 2Hp, giảm từ 121 đến 1500
- Đường kính mặt bích : 200mm.
- Đường kính trục: 24mm.
- Mã cycloid XWL53/ BWL31, số lần giảm: 121, số vòng quay sau khi giảm: 11.5vòng/phút.
- Mã cycloid XWL53/ BWL31, số lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã cycloid XWL74/ BWL52, số lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã cycloid XWL85/ BWL53, số lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Vì sao nên mua hộp số giảm tốc Cycloid 1.5kW 2Hp
Thành Thái Motor tự hào là nơi quý khách hàng có thể đặt niềm tin về:
- Chất lượng hàng hoá.
- Giá cả hợp lý.
- Đội ngũ nhân viên tư vấn kĩ càng, tránh trường hợp mua sai hàng.
- Chính sách bảo hành lâu dài, hỗ trợ đổi trả hàng hoá.
Liên hệ Thành Thái Motor để được hỗ trợ tốt nhất! Hotline: 0909539175.
Xem video chi tiết về sản phẩm hộp giảm tốc Cycloid.
Câu hỏi thường gặp
Câu hỏi: Hộp số giảm tốc Cycloid 1.5kW 2Hp mua loại nào thì được?
Trả lời: Khi bạn cần mua hộp số cycloid nhân viên sẽ tư vấn kĩ càng, tránh mua sai hàng mà không dùng được.
Câu hỏi:Hộp số giảm tốc Cycloid 1.5kW 2Hp đã có nhớt hay chưa?
Trả lời: Hộp số giảm tốc Cycloid 1.5kW 2Hp đã có 1 lượng nhớt vừa đủ để bảo vệ bánh răng,chống rỉ sét khi sử dụng bạn cần đổ thêm vào.
Câu hỏi:Hộp số giảm tốc Cycloid 1.5kW 2Hp dùng bánh răng gì?
Trả lời: Hộp số giảm tốc Cycloid 1.5kW 2Hp là loại mô tơ giảm tốc bánh răng được làm bằng bi hoặc bánh răng xoắn.
