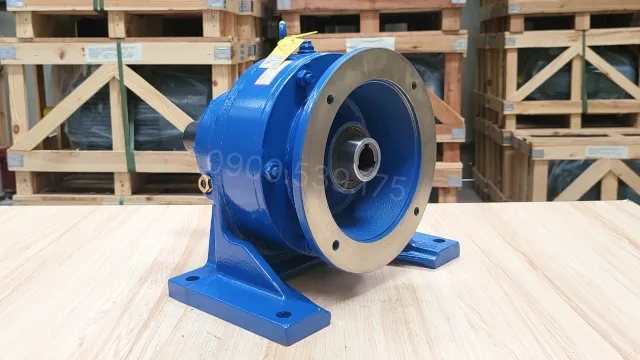

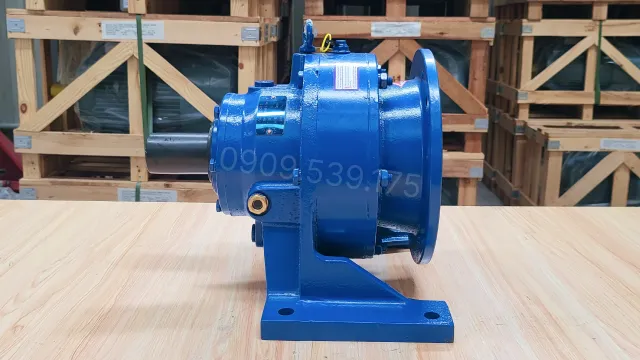

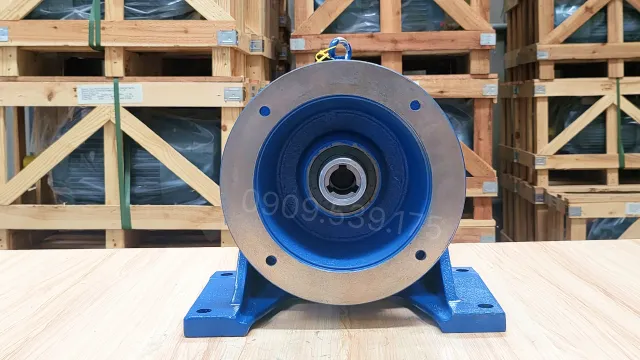

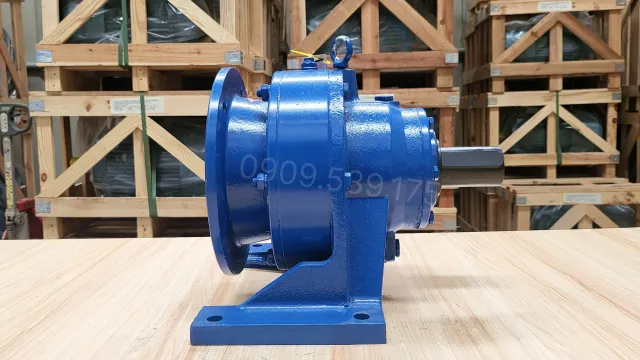

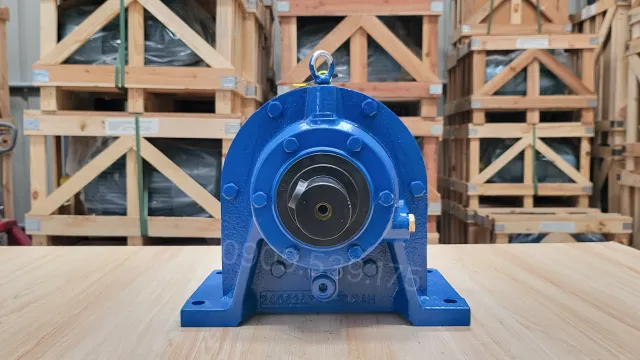

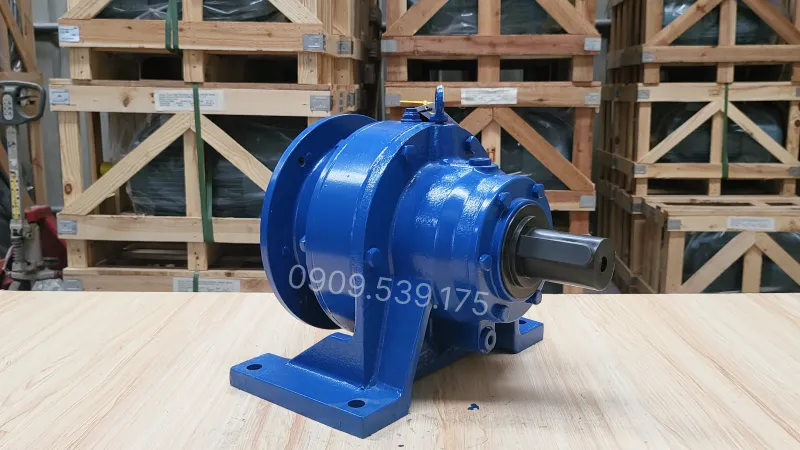

Thiết kế tổng quan hộp số giảm tốc Cycloid 3kW 4Hp
Hộp số giảm tốc Cycloid 3kW 4Hp được thiết ưa nhìn với một lớp sơn màu xanh đặc trưng. Bên cạnh đó, vỏ động cơ được làm từ chất liệu gang bền bỉ, cứng cáp. Hộp số giảm tốc Cycloid 3kW 4Hp được sản xuất từ chất liệu chất lượng cao. Vì vậy, nó có khả năng bảo vệ vượt trội bởi những sự cố va đập mạnh hoặc những yếu tố môi trường bất lợi.

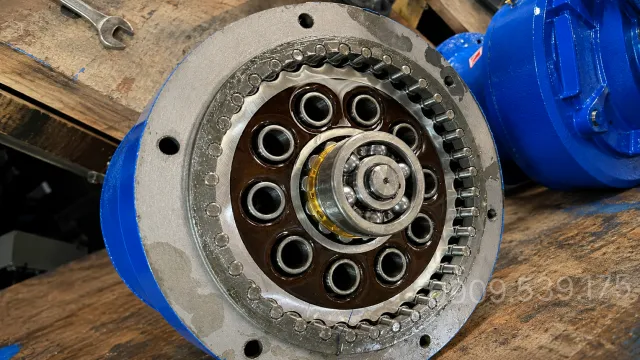

Cấu tạo bên trong hộp số giảm tốc Cycloid 3kW 4Hp
Hộp giảm tốc Cycloid 3kW 4Hp có cấu tạo cơ bản gồm 2 phần là bộ truyền động và vòng bi bạc đạn.
Bộ truyền động: Một bộ phận đóng vai trò thiết yếu trong việc giảm đi số lần giảm tốc của động cơ. Bộ truyên động có cấu tạo gồm 2 bộ phận là tấm thép lưới và bánh răng dẹp. Chúng tạo ra một lực, gọi là lực momen bằng các lăn tròn với nhau. Từ đó giảm đi số lần giảm tốc cho động cơ.
Vòng bi bạc đạn: Đây là bộ phận hỗ trợ hoạt động của động cơ. Vòng bi được sản xuất theo công nghệ Đức hiện đại với sự chắc chắn, mạnh mẽ hơn. Từ đó, các vòng bị xoay khớp vào nhau, nâng cao hiệu suất cho động cơ.
Kiểu lắp đặt: Có 2 kiểu là mã cycloid chân đế ( XWD) và mã cycloid mặt bích (XLD).
Tỉ số truyền thông dụng: 9, 11, 17, 23, 29, 35, 43, 59, 71, 87, 121, 187.

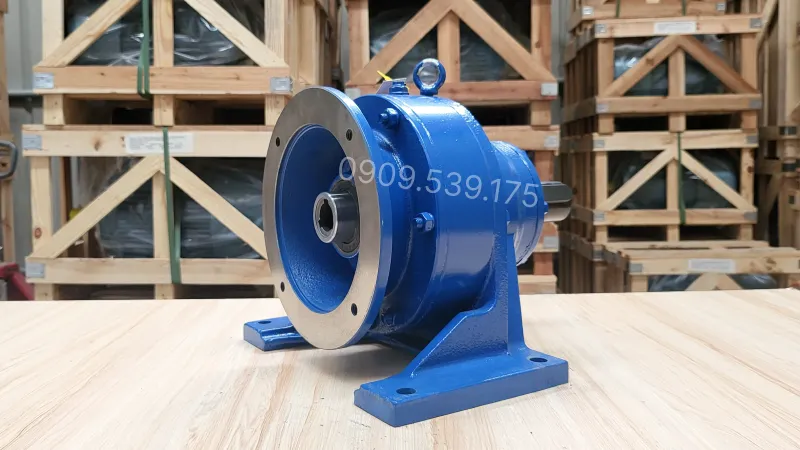

Công năng – ứng dụng hộp số giảm tốc Cycloid 3kW 4Hp
Hộp giảm tốc 1 cấp Cycloid 3kW 4Hp được sử dụng phổ biến nhiều lĩnh vực công nghiệp và đời sống như:
- Máy đóng gói, sản xuất mỹ phậm, bánh kẹo.
- Vòng quay đồ chơi ở khu vui chơi, công viên.
- Hệ thông máy móc chuyên việc nặng: máy khoáy trộn, máy khoan, đục,…
- Máy nghiền đá, máy phay.
- Hệ thống thang máy, băng chuyên nhà máy.
Ưu điểm nổi bật hộp số giảm tốc Cycloid 3kW 4Hp
Hộp số giảm tốc Cycloid 3kW 4Hp luôn đứng đầu doanh số hộp số giảm tốc dòng Cyloid hàng năm, vì những ưu điểm nổi trội sau:
- Sản xuất theo công nghệ Châu Âu đạt chuẩn.
- Hộp số tải nặng, chịu lực nén, va đập tốt.
- Các chi tiết máy yêu cầu độ chính xác cao.
- Hộp số hoạt động êm, liên tục.
- Bền bỉ, tuổi thọ cao.
- Phù hợp cho những máy móc đắt tiền, kỹ thuật khó khăn.
- Thiết kế nhỏ gọn, dễ dàng vận chuyển, tháo lắp.
- Tiết kiệm điện năng.
Phân loại hộp số giảm tốc Cycloid 3kW 4Hp
Hộp số giảm tốc Cycloid 3kW 4Hp có 4 kiểu lắp chính như sau:

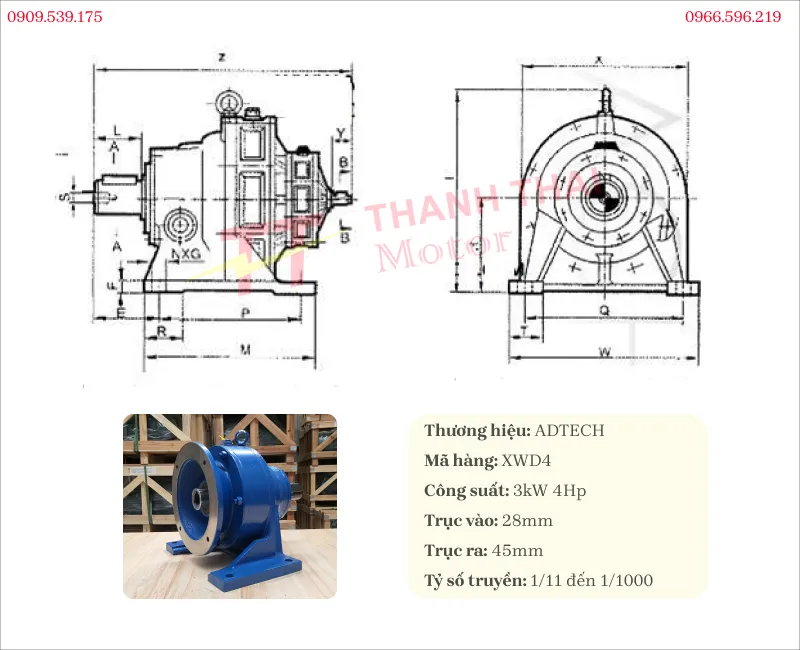

Hộp số giảm tốc Cycloid 3kW 4Hp kiểu chân đế 1 cấp, giảm từ 11 đến 87
- Đường kính mặt bích: 250mm.
- Đường kính trục: 28mm.
- Mã cycloid XWD3/ BWD1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid chân đế 2 cấp 3kW 4Hp, giảm từ 121 đến 595
- Đường kính mặt bích: 250mm.
- Đường kính trục: 28mm.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 121, số vòng quay sau khi giảm: 11.5vòng/phút.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã Cycloid XWD74/ BWD52, só lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã Cycloid XWD85/ BWD53, só lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.

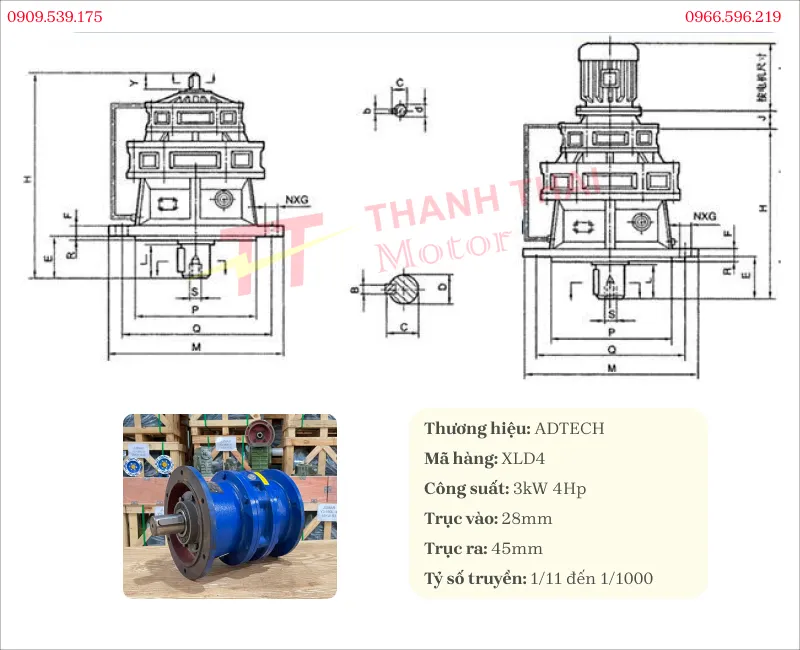

Hộp số giảm tốc Cycloid mặt bích 1 cấp 3kW 4Hp, ratio từ 11=87
- Đường kính mặt bích: 250mm.
- Đường kính trục: 28mm.
- Mã cycloid XWL3/ BWL1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWL5/ BWL3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 2 cấp 3kW 4Hp, giảm từ 121 đến 1500
- Đường kính mặt bích : 250mm.
- Đường kính trục: 28mm.
- Mã cycloid XWL53/ BWL31, số lần giảm:121, số vòng quay sau khi giảm: 11.5vòng/phút.
- Mã cycloid XWL53/ BWL31, số lần giảm:187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm:289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm:391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã cycloid XWL74/ BWL52, số lần giảm:473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã cycloid XWL85/ BWL53, số lần giảm:595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Hướng dẫn sử dụng hộp số giảm tốc Cycloid 3kW 4Hp
Xem video chi tiết về sản phẩm hộp giảm tốc Cycloid.
Vì sao nên mua hộp số giảm tốc Cycloid 3kW 4Hp?
Thành Thái Motor tự hào là nơi quý khách hàng có thể đặt niềm tin về:
- Giá cả hợp lý.
- Sản phẩm đạt chuẩn.
- Nhập trực tiếp từ nhà máy uy tín.
- Luôn có sẵn số lượng lớn.
- Có chương trình chiết khấu giá tốt khi mua số lượng nhiều.
- Đội ngũ nhân viên tư vấn kĩ càng, giàu kinh nghiệm.
- Chính sách bảo hành lâu dài, hỗ trợ đổi trả hàng hoá.
Liên hệ Thành Thái Motor để được hỗ trợ tốt nhất! Hotline: 0909539175.
Câu hỏi thường gặp
Câu hỏi: Hộp số giảm tốc Cycloid 3kW 4Hp mua loại nào thì được?
Trả lời: Khi bạn cần mua hộp số cycloid nhân viên sẽ tư vấn kĩ càng, tránh mua sai hàng mà không dùng được.
Câu hỏi:Hộp số giảm tốc Cycloid 3kW 4Hp dùng bánh răng gì?
Trả lời: Hộp số giảm tốc Cycloid 3kW 4Hp là loại mô tơ giảm tốc bánh răng được làm bằng bi hoặc bánh răng xoắn
