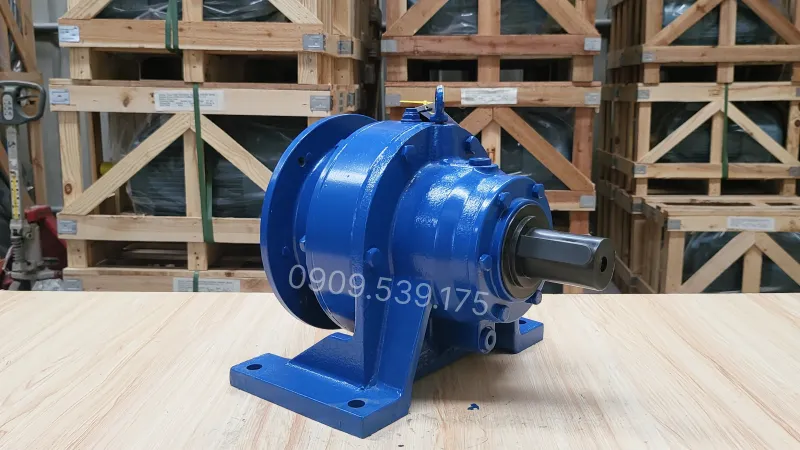

Thiết kế tổng quan hộp số giảm tốc Cycloid 4kW 5.5Hp
Nhìn tổng quan, hộp số giảm tốc Cycloid 4kW 5.5Hp có vẻ ngoài đẹp mắt với màu xanh sẫm. Ngoài ra, vỏ động cơ được nhà sản cải tiến, dùng từ chất liệu gang có kết cấu cứng cáp, chịu lực tốt. Ngoài khả năng bảo vệ hộp số khi va đập, nó còn hạn chế được sự ăn mòn, rỉ sét, hoá chất từ môi trường làm việc.

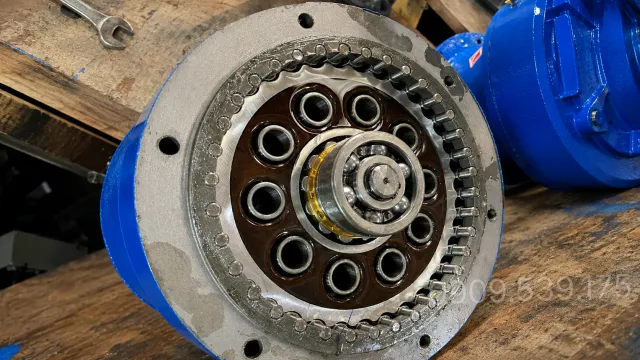

Cấu tạo bên trong hộp số giảm tốc Cycloid 4kW 5.5Hp
Cấu tạo bên trong hộp giảm tốc Cycloid 4kW 5.5Hp gồm 2 bộ phận chính đó là bộ truyền động và vòng bi bạc đạn.
Bộ truyền động: Đóng vai trò chính trong sự hoạt động của động cơ. Bộ truyền động có cấu tạo gồm 2 bộ phận là tấm thép lưới và bánh răng dẹp. Khi lăn tròn với nhau, chúng tạo ra một lực, gọi là lực momen xoắn. Chính lực này làm giảm đi số lần giảm tốc của động cơ.
Vòng bi bạc đạn: Là thành phần hỗ trợ cho sự hoạt động của động cơ. Vòng bị lạc đạn nhà sản xuất thiết.
kế chắc chắn, bề bỉ, theo công nghệ Châu Âu đạt chuẩn. Nó nâng cao hiệu suất cho động cơ bằng cách xoay các khớp vào nhau.
Kiểu lắp đặt: Có 2 kiểu là Mã cycloid chân đế ( XWD) và Mã cycloid mặt bích (XLD)
Tỷ số truyền thông dụng: 9, 11, 17, 23, 29, 35, 43, 59, 71, 87, 121, 187.

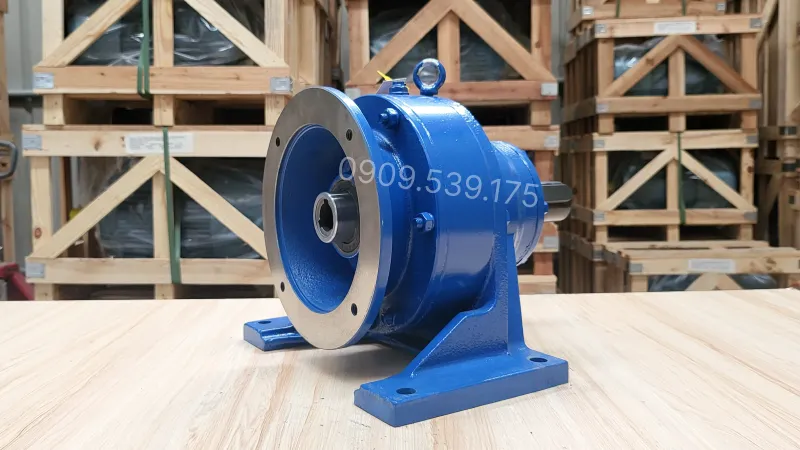

Công năng – ứng dụng Hộp số giảm tốc Cycloid 4kW 5.5Hp
Hộp giảm tốc 1 cấp Cycloid 4kW 5.5Hp được sử dụng phổ biến nhiều lĩnh vực công nghiệp và đời sống như:
- Máy đóng gói, sản xuất mỹ phẩm, bánh kẹo.
- Máy khoáy trộn, nhào trộn, dùi đục.
- Vòng quay đồ chơi ở khu vui chơi, công viên.
- Máy ép nước mía, xay sinh tố, nghiền trái cây.
- Máy đánh trứng, làm bánh.
- Hệ thống thang máy điều chỉnh tốc độ nhanh chậm.
Ưu điểm nổi bật hộp số giảm tốc Cycloid 4kW 5.5Hp
Hộp số giảm tốc Cycloid 3kW 4Hp luôn đứng đầu doanh số hộp số giảm tốc dòng Cyloid hàng năm, vì những ưu điểm nổi trội sau:
- Sản xuất theo công nghệ Đức đạt chuẩn.
- Hộp số tải nặng, chịu lực nén, va đập tốt.
- Các chi tiết máy yêu cầu độ chính xác cao.
- Hệ suất số truyền cao.
- Phù hợp cho những máy móc đắt tiền, kỹ thuật khó khăn.
- Thiết kế nhỏ gọn, dễ dàng vận chuyển, tháo lắp.
- Dễ tháo lắp vệ sinh, bảo trì.
- Tiết kiệm điện năng.
Phân loại hộp số giảm tốc Cycloid 4kW 5.5Hp
Hộp số giảm tốc Cycloid 4kW 5.5Hp có 2 kiểu lắp chính như sau:

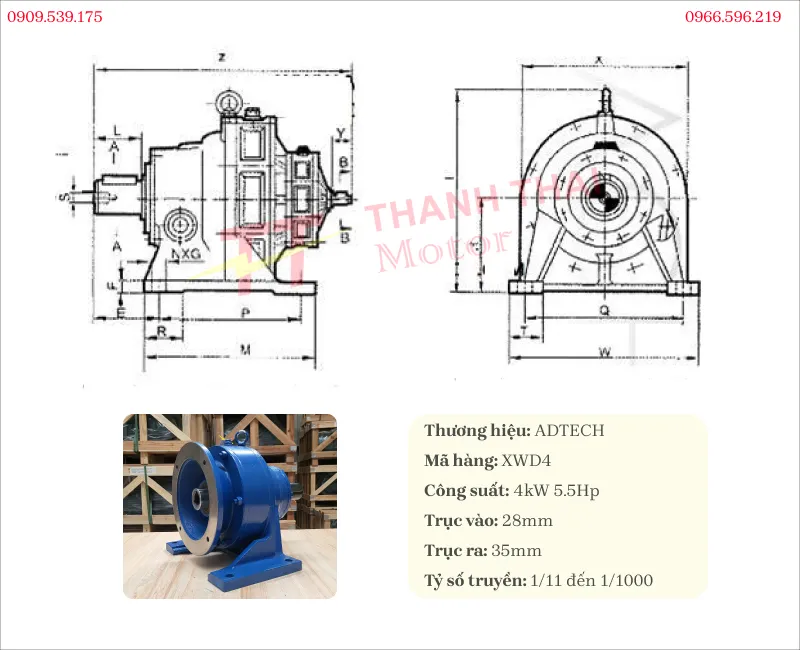

Hộp số giảm tốc Cycloid 4kW 5.5Hp kiểu chân đế 1 cấp, giảm từ 11 đến 87
- Đường kính mặt bích : 250mm.
- Đường kính trục: 28mm.
- Mã cycloid XWD3/ BWD1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid chân đế 2 cấp 4kW 5.5Hp, giảm từ 121 đến 595
- Đường kính mặt bích : 250mm.
- Đường kính trục: 28mm.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 121, số vòng quay sau khi giảm: 11.5vòng/phút.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã Cycloid XWD74/ BWD52, só lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã Cycloid XWD85/ BWD53, só lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.

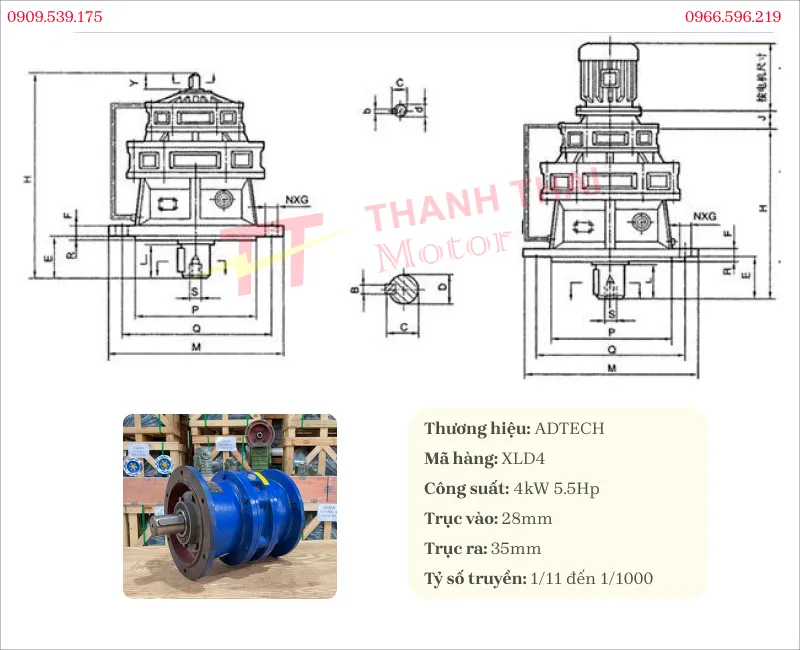

Hộp số giảm tốc Cycloid mặt bích 1 cấp 4kW 5.5Hp, ratio từ 11=87
- Đường kính mặt bích : 250mm.
- Đường kính trục: 28mm.
- Mã cycloid XWL3/ BWL1, số lần giảm:11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm:17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm:23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm:29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm:35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm:43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm:59, số vòng quay sau khi giảm: 23 vòng/phút..
- Mã cycloid XWL5/ BWL3, số lần giảm:71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm:87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 2 cấp 4kW 5.5Hp, giảm từ 121 đến 1500
- Đường kính mặt bích : 250mm.
- Đường kính trục: 28mm.
- Mã cycloid XWL53/ BWL31, số lần giảm:121, số vòng quay sau khi giảm: 11.5vòng/phút.
- Mã cycloid XWL53/ BWL31, số lần giảm:187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm:289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm:391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã cycloid XWL74/ BWL52, số lần giảm:473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã cycloid XWL85/ BWL53, số lần giảm:595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Hướng dẫn sử dụng hộp số giảm tốc Cycloid 4kW 5.5Hp
Xem video chi tiết về sản phẩm hộp giảm tốc Cycloid.
Vì sao nên mua hộp số giảm tốc Cycloid 4kW 5.5Hp
Thành Thái Motor tự hào là nơi quý khách hàng có thể đặt niềm tin về:
- Giá cả hợp lý.
- Sản phẩm đạt chuẩn.
- Nhập trực tiếp từ nhà máy uy tín.
- Luôn có sẵn số lượng lớn.
- Có chương trình chiết khấu giá tốt khi mua số lượng nhiều.
- Đội ngũ nhân viên tư vấn kĩ càng, giàu kinh nghiệm.
- Chính sách bảo hành lâu dài, hỗ trợ đổi trả hàng hoá.
Liên hệ Thành Thái Motor để được hỗ trợ tốt nhất! Hotline: 0909539175 .
Câu hỏi thường gặp
Câu hỏi:Hộp số giảm tốc Cycloid 4kW 5.5Hp đã có nhớt hay chưa?
Trả lời: Hộp số giảm tốc Cycloid 4kW 5.5Hp đã có 1 lượng nhớt vừa đủ để bảo vệ bánh răng, khi sử dụng bạn cần đổ thêm .
Câu hỏi:Hộp số giảm tốc Cycloid 4kW 5.5Hp dùng bánh răng gì?
Trả lời: Hộp số giảm tốc Cycloid 4kW 5.5Hp là loại mô tơ giảm tốc bánh răng được làm bằng bi hoặc bánh răng xoắn
