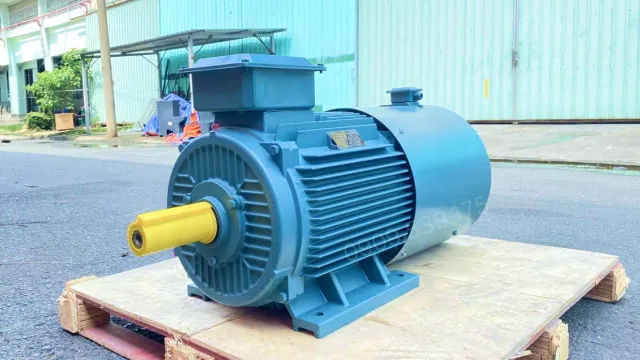

Motor biến tần 3 pha 45kW 60Hp

Motor biến tần 3 pha 45kW 60Hp là dòng động cơ điện (motor điện) thế hệ mới, tích hợp công nghệ biến tần (inverter) tiên tiến cho phép điều chỉnh tần số và điện áp đầu vào. Nhờ đó, tốc độ quay cũng như mô-men xoắn được kiểm soát chính xác, giúp động cơ vận hành ổn định, tiết kiệm điện và kéo dài tuổi thọ. Động cơ biến tần (motor biến tần) là lựa chọn tối ưu cho các hệ thống công nghiệp nặng, dây chuyền sản xuất liên tục và hạ tầng kỹ thuật quy mô lớn.

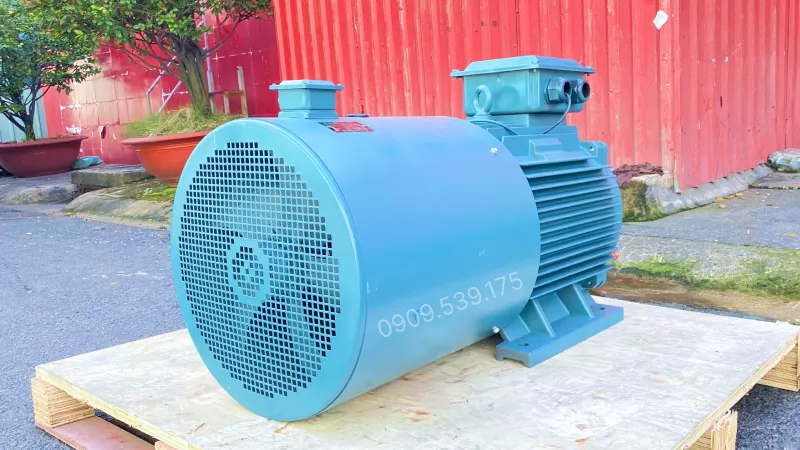

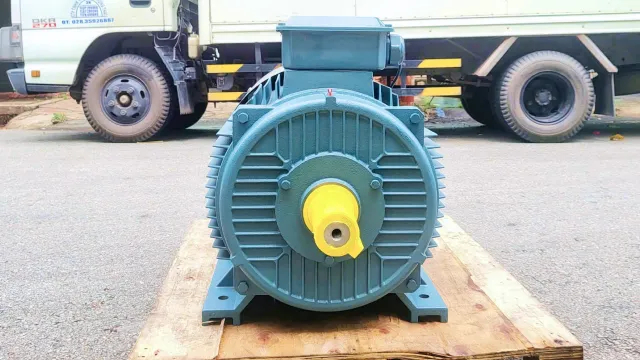

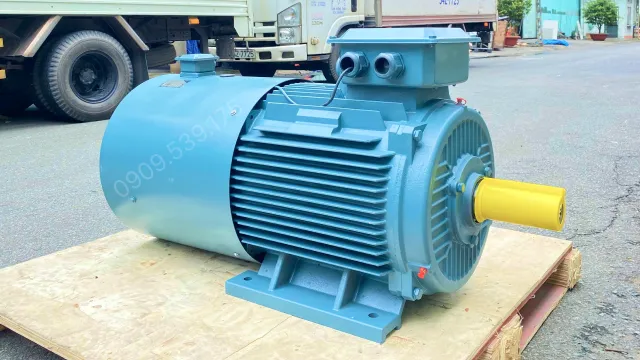

Thiết kế tổng thể của motor biến tần 3 pha 45kW 60Hp

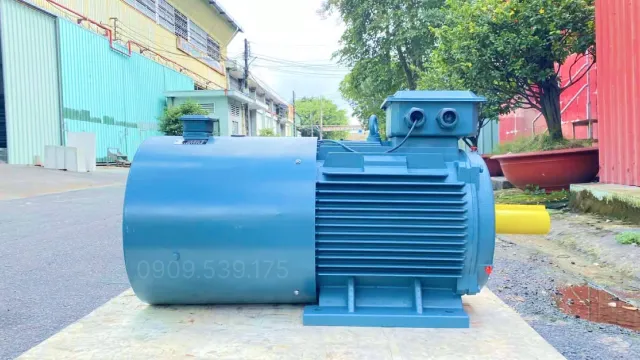

Motor biến tần 3 pha 45kW 60Hp là dòng động cơ điện 3 pha (motor điện 3 pha) được chế tạo với vỏ gang đúc liền khối cứng vững, khả năng chịu tải và giảm rung động vượt trội. Toàn bộ bề mặt motor được phủ lớp sơn tĩnh điện chống gỉ sét, bảo vệ động cơ trước tác động khắc nghiệt của môi trường như bụi bẩn, độ ẩm và hơi hóa chất ăn mòn.

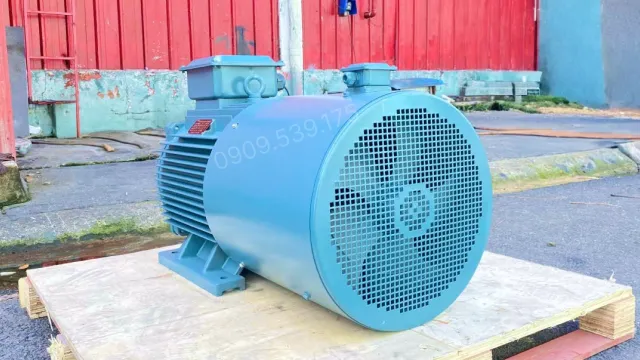

Một chi tiết quan trọng là hệ thống quạt cưỡng bức độc lập lắp phía sau, đảm bảo luồng khí lưu thông mạnh mẽ, giúp motor luôn duy trì nhiệt độ ổn định ngay cả khi làm việc ở tốc độ thấp hoặc chịu tải nặng trong thời gian dài.

Cấu tạo chi tiết của motor biến tần 3 pha

Motor biến tần 3 pha 45kW 60Hp được thiết kế theo tiêu chuẩn kỹ thuật cao, với các bộ phận chính:

• Stator: Quấn dây đồng nguyên chất, tăng khả năng dẫn điện, giảm tổn thất và sinh nhiệt.
• Rotor: Gồm nhiều lá thép kỹ thuật điện ép chặt, bảo đảm độ bền cơ học và hiệu suất điện từ.
• Hộp cực điện: Bố trí hai ngăn riêng biệt một cho nguồn chính và một cho quạt cưỡng bức, giúp đấu nối thuận tiện và an toàn.
• Quạt cưỡng bức: Hoạt động tách rời, duy trì khả năng làm mát liên tục, hỗ trợ motor khi vận hành liên tục với tải lớn.
• Mạch biến tần: Cho phép thay đổi tần số linh hoạt, giúp motor khởi động êm, giảm dòng khởi động và nâng cao độ an toàn toàn hệ thống.

Phân loại motor biến tần 3 pha 45kW 60Hp

Dòng motor biến tần 3 pha 45kW 60Hp này được phân loại theo số cực như sau:

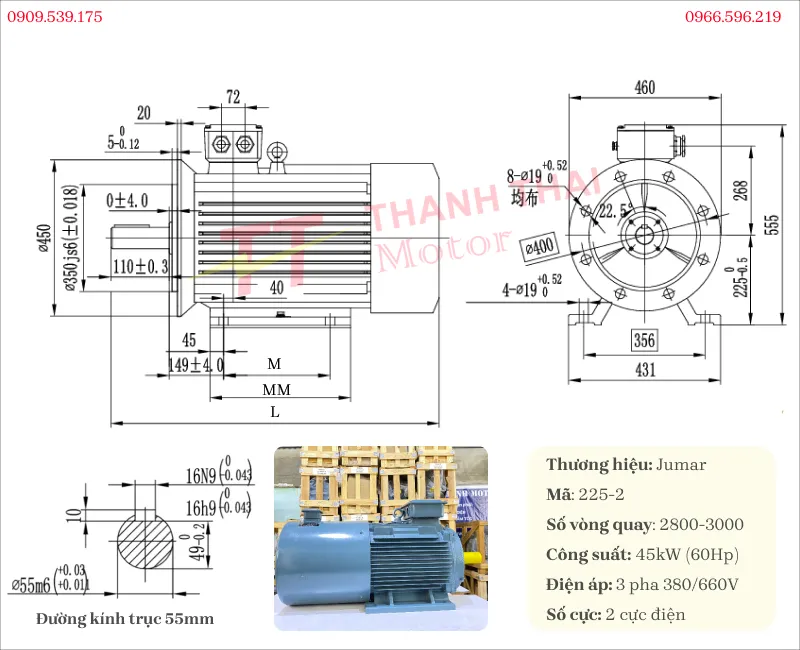

Động cơ biến tần 3 pha 45kw 60hp 2 cực (poles) (2800-3000 vòng/phút)

Được thiết kế cho các hệ thống truyền động cần công suất lớn và khả năng tăng tốc nhanh. Nhờ tích hợp biến tần, động cơ kiểm soát tốc độ chính xác, giảm dòng khởi động và nâng cao hiệu suất vận hành liên tục.

Thông số kỹ thuật

Ứng dụng

• Hệ thống băng tải, cẩu trục: Ứng dụng trong dây chuyền sản xuất lớn, vận hành tời, hoặc băng tải.
• Máy nén khí & Bơm chân không: Cung cấp mô-men xoắn mạnh mẽ và tốc độ quay cao, đáp ứng trực tiếp cho máy nén khí trục vít lớn.
• Máy nghiền, máy ép hoặc ly tâm công nghiệp: Dùng trong ngành sản xuất vật liệu xây dựng, thức ăn chăn nuôi hoặc chế biến, đòi hỏi lực kéo khỏe và tốc độ vòng tua lớn.

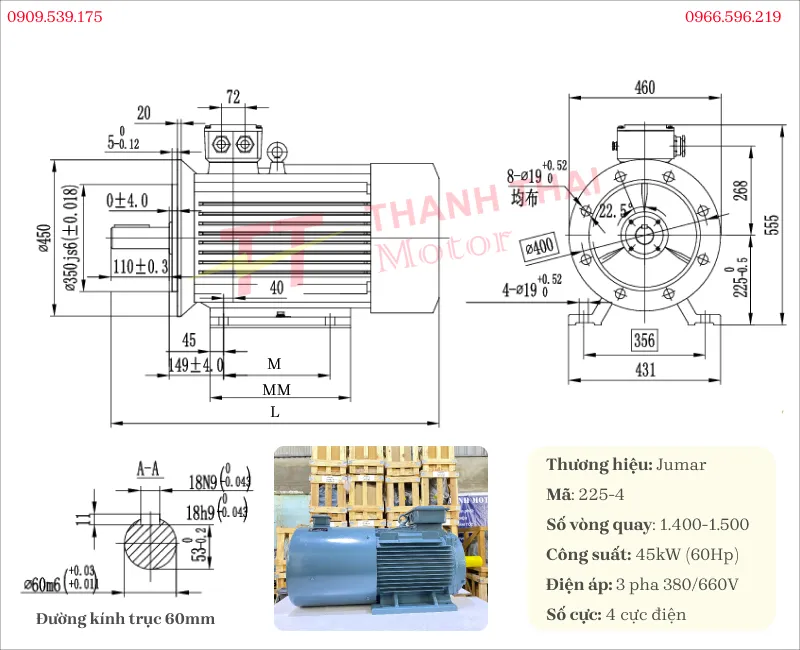

Motor biến tần 3 pha 45kW 60Hp 4 cực (poles) (1.400-1.500 vòng/phút)

Là giải pháp truyền động hiệu quả cho nhiều hệ thống công nghiệp. Động cơ cho khả năng vận hành bền bỉ, mô-men xoắn ổn định và dễ dàng điều chỉnh tốc độ để phù hợp với từng yêu cầu sản xuất.

Thông số kỹ thuật

Ứng dụng

• Ngành công nghiệp nặng: Cung cấp động lực cho các máy nghiền đá, máy cán thép, dây chuyền máy tải than và thiết bị khai thác khoáng sản.
• Vận tải & Nâng hạ: Sử dụng trong hệ thống băng tải, thang máy trọng tải lớn và cần trục, tời vật liệu xây dựng.
• Chế biến & Cơ khí: Phục vụ máy trộn bê tông, máy ép, máy nén khí và máy công cụ chuyên dụng đòi hỏi thay đổi tốc độ linh hoạt.

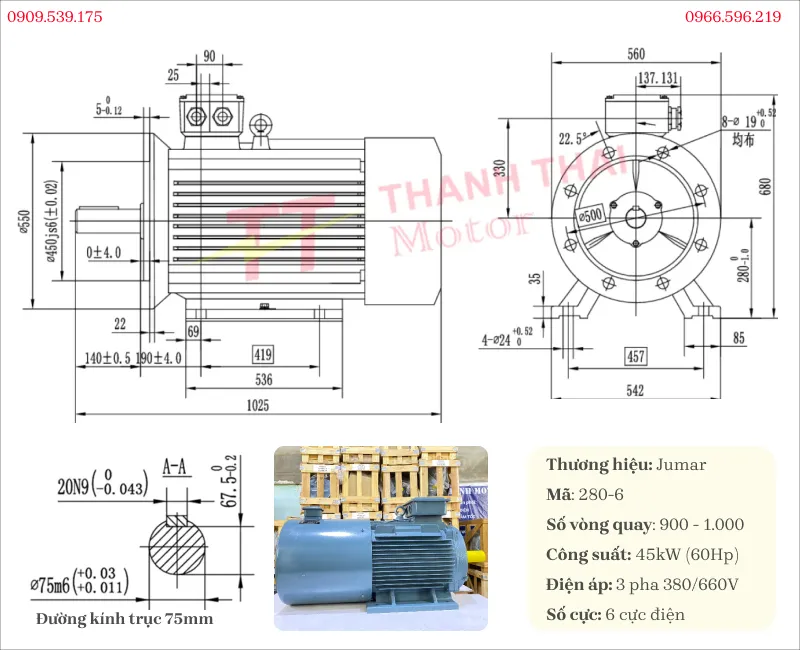

Motor biến tần 3 pha 45kW 60Hp 6 cực (poles) (900-1.000 vòng/phút)

Nổi bật với khả năng tạo lực kéo lớn ở tốc độ trung bình thấp, phù hợp cho các thiết bị làm việc liên tục. Việc kết hợp biến tần giúp khởi động êm, giảm hao mòn cơ khí và tối ưu chi phí vận hành.

Thông số kỹ thuật

Ứng dụng

• Hệ thống băng tải, tời kéo: Vận hành các dây chuyền sản xuất than, khai thác khoáng sản, hoặc băng tải chịu tải trọng nặng trong các nhà máy xi măng.
• Máy nghiền, máy xay, máy ép: Lắp ráp cho các máy nghiền đá, máy xay xát công nghiệp, hoặc máy ép viên gỗ/thức ăn chăn nuôi.
• Nuôi trồng thủy sản: Dùng phổ biến để kéo các hệ thống máy thổi khí, quạt nước oxy quy mô lớn cho các ao tôm, cá công nghiệp.

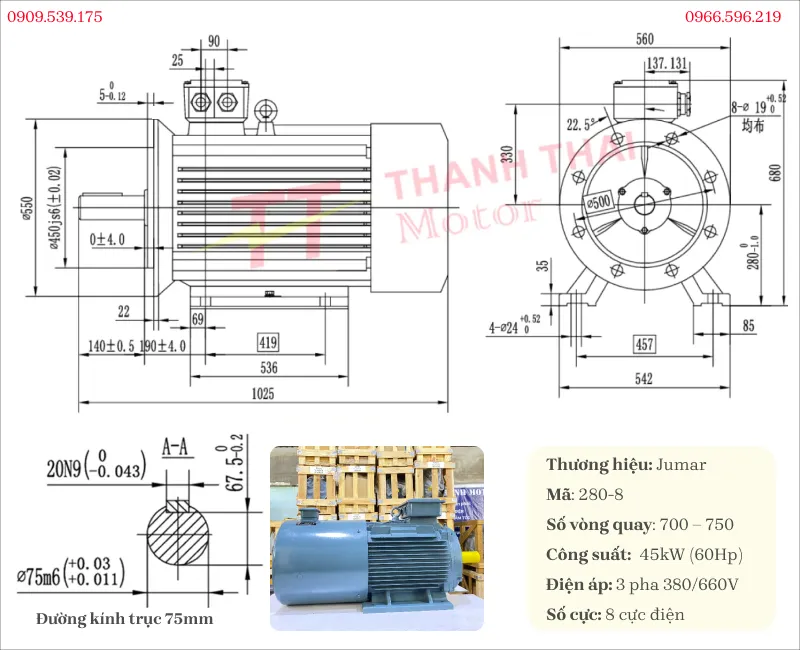

Motor biến tần 3 pha 45kW 60Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Thích hợp cho các ứng dụng cần tốc độ quay chậm nhưng yêu cầu lực xoắn cao. Nhờ khả năng điều khiển linh hoạt từ biến tần, động cơ đáp ứng tốt các tải nặng và giúp hệ thống vận hành ổn định trong thời gian dài.

Thông số kỹ thuật

Ứng dụng

• Ngành khai thác và vật liệu xây dựng: Vận hành các loại máy nghiền đá, máy đập vật liệu, máy ép gỗ/củi, và máy chế biến than.
• Ngành thủy hải sản: Dùng cho hệ thống quạt nước công suất lớn hoặc máy sục khí nuôi tôm, cá.
• Sản xuất công nghiệp: Ứng dụng trong các loại máy làm nước đá lạnh/đá viên công nghiệp, máy dệt may, hoặc các loại thang máy tải trọng lớn.

Motor biến tần 3 pha 45kW 60Hp kết hợp được với những hộp giảm tốc nào?

• Hộp giảm tốc tải nặng: Cycloid, vuông góc K, song song F, trục thẳng R

Ngoài ra, còn kết hợp với:

• Puly và khớp nối: 65mm

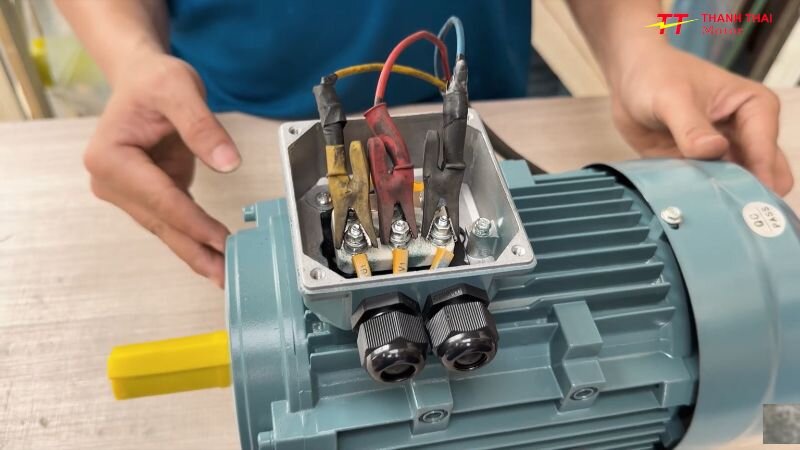

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở nắp hộp cực

• Sử dụng tua vít để vặn và tháo rời 4 con ốc cố định trên nắp hộp cực của động cơ. Sau đó, nhấc nắp bảo vệ ra để tiếp cận với phần cầu đấu dây bên trong.

Bước 2: Tiến hành đấu nối dây nguồn

• Chuẩn bị 3 sợi dây cấp nguồn điện 3 pha (380V). Tiến hành kẹp lần lượt từng đầu dây vào các cọc tiếp điểm trên cầu đấu và siết chặt để đảm bảo tiếp xúc điện:
  • Sợi dây thứ nhất đấu vào cọc có ký hiệu U1.
  • Sợi dây thứ hai đấu vào cọc có ký hiệu V1.
  • Sợi dây thứ ba đấu vào cọc có ký hiệu W1.

Bước 3: Cấp nguồn và chạy thử

• Sau khi đã hoàn tất việc đấu nối an toàn cả 3 pha, tiến hành cấp nguồn điện cho động cơ. Phần trục động cơ sẽ lập tức quay ổn định.

Motor biến tần 3 pha 45kW 60Hp là giải pháp truyền động hiệu quả cho nhiều hệ thống công nghiệp nhờ khả năng điều chỉnh tốc độ linh hoạt, vận hành ổn định và tiết kiệm điện năng. Để có cái nhìn trực quan hơn về cấu tạo, thông số kỹ thuật và ứng dụng thực tế, quý khách có thể tham khảo thêm video động cơ điện cũng như video tổng hợp được cập nhật bên dưới bài viết.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
