Motor biến tần 3 pha 75kW 100Hp

Motor biến tần 3 pha 75kW 100Hp là dòng động cơ điện (motor điện) tiên tiến, được tích hợp công nghệ biến tần (inverter) giúp kiểm soát được điện áp và tần số hiệu quả.Vì vậy, cả tốc độ quay và mô-men xoắn được cân chỉnh chính xác, đem tới khả năng vận hành tốt và còn tối ưu được điện năng cho người dùng.

Thiết kế tổng thể của motor biến tần 3 pha 75kW 100Hp

Động cơ biến tần (motor biến tần) được đúc bằng gang nguyên khối có khả năng chống rung và chịu lực hiệu quả, đảm bảo sự bền bỉ trong quá trình hoạt động. Lớp sơn tĩnh điện bao phủ toàn bộ bề mặt giúp motor chống được sự ăn mòn, hạn chế ảnh hưởng của độ ẩm, bụi bẩn và hơi hóa chất trong môi trường khắc nghiệt.

Đặc biệt, còn có hệ thống quạt cưỡng bức hoạt động độc lập, lắp đặt ở phía sau, tạo luồng gió mạnh mẽ hơn các dòng motor thông thường. Nhờ vậy, động cơ luôn được làm mát tối ưu, ngay cả khi vận hành trong điều kiện tải nặng hoặc ở dải tốc độ thấp trong thời gian dài.

Cấu tạo chi tiết của motor biến tần

Motor biến tần (mô tơ biến tần) là dòng động cơ điện 3 pha (motor điện 3 pha) có thiết kế kỹ thuật tiên tiến với các bộ phận chính:

• Stator: Quấn dây đồng nguyên chất, giúp truyền dẫn điện tốt, hạn chế tổn hao và sinh nhiệt.
• Rotor: Tạo thành từ nhiều lá thép kỹ thuật điện ép chặt, gia tăng độ bền cơ học và hiệu suất điện từ.
• Hộp cực điện: Chia thành hai ngăn riêng biệt, một cho nguồn chính và một cho quạt cưỡng bức, thuận tiện cho việc đấu nối và tăng độ an toàn.
• Quạt cưỡng bức: Làm việc độc lập, cung cấp luồng gió ổn định, hỗ trợ làm mát động cơ khi chạy liên tục với tải nặng.
• Mạch biến tần: Cho phép điều chỉnh tần số linh hoạt, đảm bảo khởi động êm ái.

Phân loại motor biến tần 3 pha 75kW 100Hp

Motor biến tần 3 pha 75kW 100Hp được sản xuất với nhiều phiên bản theo số cực:

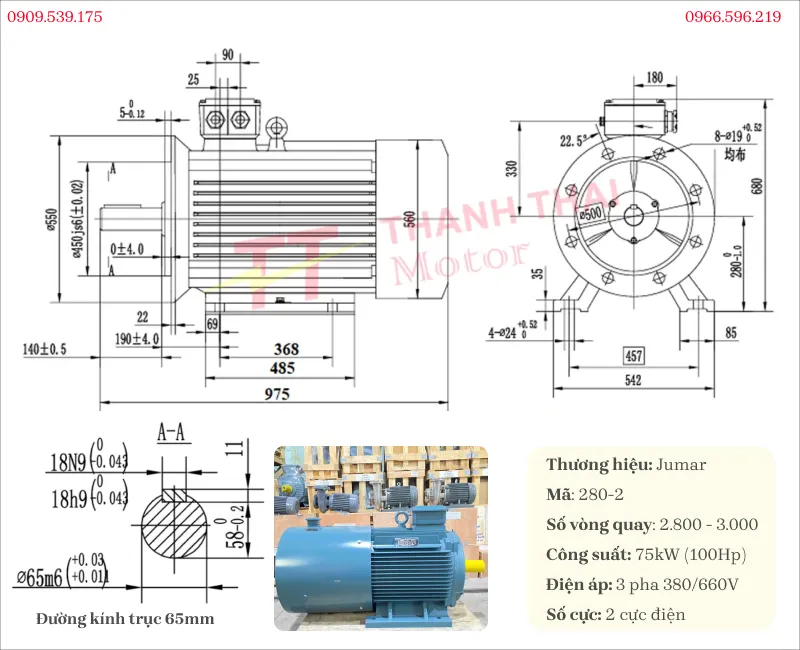

Motor biến tần 3 pha 75kW 100Hp 2 cực (poles) (2800-3000 vòng/phút)

Sở hữu tốc độ quay cao, đáp ứng hiệu quả các ứng dụng yêu cầu lưu lượng lớn và khả năng tăng tốc nhanh. Kết hợp biến tần giúp động cơ vận hành linh hoạt, khởi động êm và tối ưu điện năng tiêu thụ trong suốt quá trình hoạt động.

Thông số kỹ thuật

Ứng dụng

• Hệ thống quạt và hút ly tâm: Dùng làm quạt lò hơi, quạt nồi hơi công nghiệp, hoặc các hệ thống thông gió quy mô lớn.
• Bơm công nghiệp: Vận hành các hệ thống bơm cấp nước, bơm cứu hỏa hoặc bơm ly tâm áp lực cao.
• Công nghiệp nặng: Ứng dụng trong các dây chuyền chế biến, khai khoáng và xây dựng.

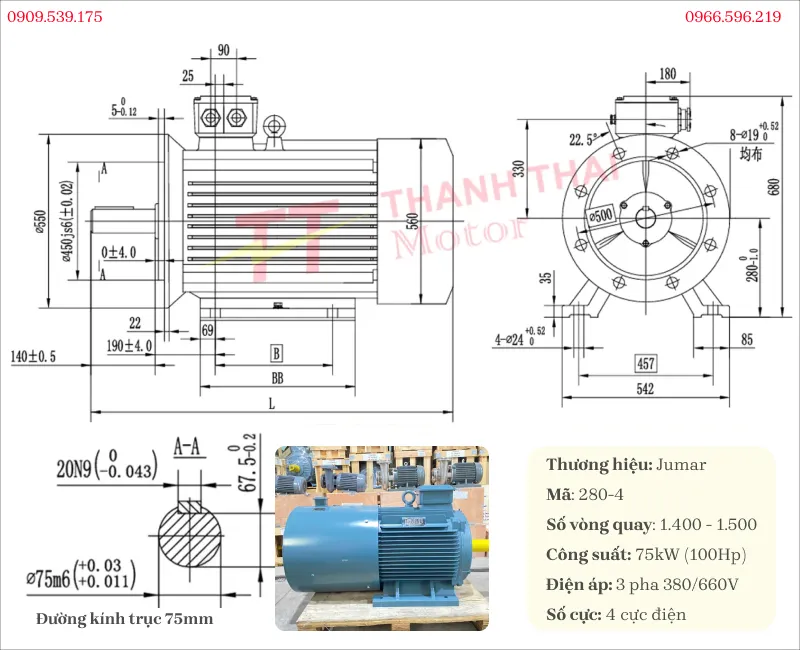

Motor biến tần 3 pha 75kW 100Hp 4 cực (poles) (1.400 – 1.500 vòng/phút)

Là lựa chọn phù hợp cho các hệ thống cần sự cân bằng giữa tốc độ quay và mô-men xoắn. Nhờ khả năng điều khiển bằng biến tần, động cơ vận hành ổn định, tiết kiệm điện và đáp ứng tốt các yêu cầu tải thay đổi liên tục trong công nghiệp.

Thông số kỹ thuật

Ứng dụng:

• Hệ thống xử lý nước & bơm công nghiệp: Vận hành trạm bơm cấp nước cho nhà máy, khu đô thị, bơm chìm hoặc bơm bùn lưu lượng lớn.
• Ngành công nghiệp nặng & chế biến: Kéo các hệ thống máy nghiền, máy trộn, máy ép. Dùng trong dây chuyền chế biến nông – thủy sản như máy chế biến hạt điều, nghiền hạt tiêu hoặc máy sục khí quy mô lớn.
• Công nghiệp HVAC & thông gió: Truyền động quạt hút ly tâm công suất lớn để hút bụi tốc độ cao, thông gió cho các tòa nhà hoặc hầm mỏ.

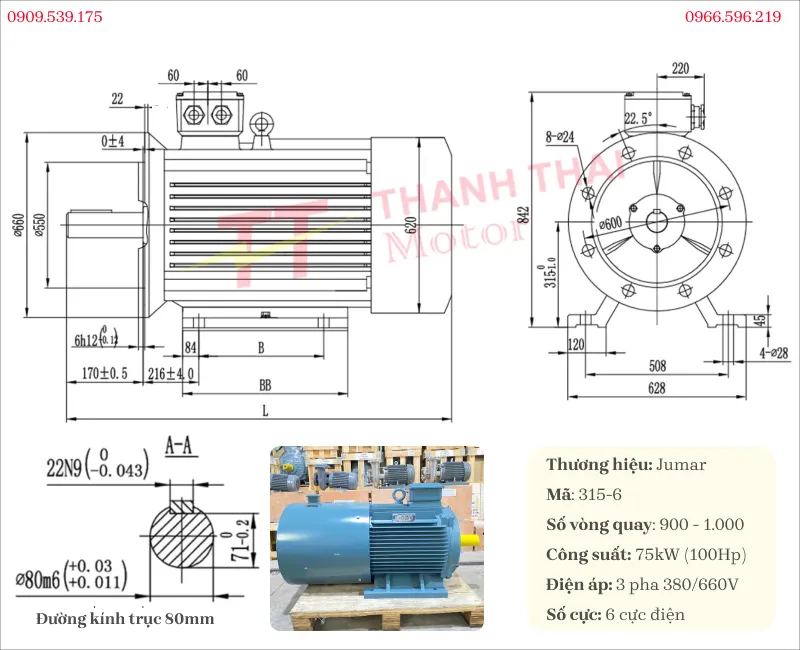

Motor biến tần 3 pha 75kW 100Hp 6 cực (poles) (900 – 1.000 vòng/phút)

Có mô-men xoắn cao và khả năng vận hành ổn định ở tốc độ thấp, phù hợp với các hệ thống tải nặng làm việc liên tục. Kết hợp biến tần giúp kiểm soát tốc độ chính xác, giảm hao phí năng lượng và nâng cao hiệu suất vận hành.

Thông số kỹ thuật

Ứng dụng:

• Ngành công nghiệp khai thác & chế tạo: Sử dụng trong máy nghiền đá, thiết bị luyện kim và các hệ thống khai thác khoáng sản.
• Sản xuất vật liệu & nông – lâm nghiệp: Vận hành máy cắt sắt, băng tải nặng, máy ép gỗ, máy xay xát công nghiệp.
• Cơ khí & Chế tạo máy: Tích hợp vào các loại quạt ly tâm công suất lớn, máy làm nước đá và nhiều thiết bị gia công cơ khí trọng tải khác.

Motor biến tần 3 pha 75kW 100Hp 8 cực (poles) (700 – 750 vòng/phút)

Được thiết kế cho các ứng dụng cần mô-men xoắn lớn và tốc độ quay thấp. Nhờ khả năng điều khiển tốc độ linh hoạt bằng biến tần, động cơ giúp vận hành ổn định, giảm rung động và tối ưu hiệu quả cho các hệ thống tải nặng hoạt động liên tục.

Thông số kỹ thuật

Ứng dụng:

• Ngành khai thác và chế biến vật liệu nặng: Dùng trong máy nghiền đá, máy đập vật liệu xây dựng, chế biến than và các hệ thống ép gỗ, ép củi.
• Ngành công nghiệp lạnh: Ứng dụng để vận hành các cụm máy nén, máy làm nước đá lạnh và hệ thống làm đá công nghiệp.
• Cơ khí chế tạo & Chế biến: Phục vụ các loại máy móc yêu cầu lực kéo khỏe và tốc độ chậm để định hình, gia công vật liệu.

Nhờ khả năng điều chỉnh tốc độ linh hoạt, motor biến tần 3 pha 75kW 100HP phù hợp với nhiều hệ thống sản xuất hiện đại, giúp tối ưu hiệu suất và giảm chi phí vận hành. Liên hệ Thành Thái Motor qua hotline 0909.539.175 để được tư vấn giải pháp phù hợp cho nhu cầu thực tế.

Motor biến tần 3 pha 75kW 100Hp kết hợp được với những hộp giảm tốc nào?

• Hộp giảm tốc tải nặng: dòng K, F, S, R, Cycloid, hộp giảm tốc NMRV

Ngoài ra, còn kết hợp được với:

• Khớp nối trục, Puly: 65mm, 75mm,80mm

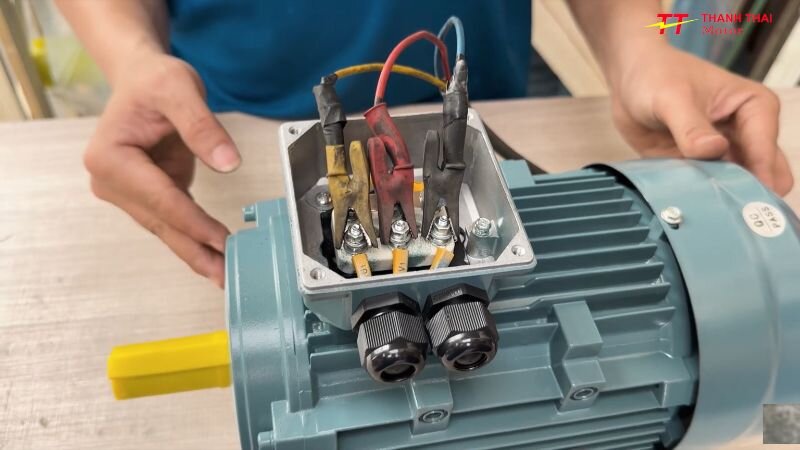

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở nắp hộp cực động cơ

• Sử dụng tua vít bốn chấu để tháo lỏng và mở 4 con ốc định vị trên nắp hộp cực (nằm ở phía trên thân động cơ). Nhấc nắp hộp cực ra để lộ bảng mạch (cầu đấu dây) bên trong.

Bước 2: Xác định các cực nối và chuẩn bị nguồn điện

• Quan sát bên trong hộp cực, bạn sẽ thấy hàng cực dưới được ký hiệu rõ ràng từ trái sang phải là: U1, V1, và W1. Các cầu thanh đồng (thanh cầu điện) hiện đang được đấu sẵn theo dạng Sơ đồ hình Sao (nối liền 3 cực phía trên là U2, V2, W2).
• Chuẩn bị sẵn 3 dây pha (dây nóng) từ nguồn điện 3 pha (trong video sử dụng các đầu kẹp cá sấu màu Vàng, Đỏ, Đen để tượng trưng cho 3 pha).

Bước 3: Tiến hành đấu nối dây nguồn

• Dùng kìm hoặc dụng cụ chuyên dụng để cố định lần lượt 3 đầu dây nguồn vào 3 cọc cực ở hàng dưới:
  • Dây nguồn thứ nhất – Đấu vào cực U1.
  • Dây nguồn thứ hai – Đấu vào cực V1.
  • Dây nguồn thứ ba – Đấu vào cực W1.
• Lưu ý: Đảm bảo các đầu cốt hoặc mối nối được siết thật chặt để tránh tình trạng lỏng lẻo gây phóng tia lửa điện hoặc làm sụt áp khi động cơ chạy.

Bước 4: Cấp nguồn và vận hành thử (Test động cơ)

• Kiểm tra lại một lần nữa để chắc chắn các dây không bị chạm chập vào vỏ hoặc chạm vào nhau.
• Tiến hành bật thiết bị đóng cắt (CB/Aptomat) để cấp nguồn điện 3 pha cho động cơ.
• Quan sát trục động cơ (phần đầu trục màu vàng): Trục phải quay đều, êm, không có tiếng động lạ hay hiện tượng rung lắc mạnh.

Bước 5: Hoàn thiện

• Sau khi thử nghiệm động cơ hoạt động ổn định, ngắt nguồn điện, tiến hành đóng lại nắp hộp cực và siết chặt 4 con ốc cố định để bảo vệ hộp cực khỏi bụi bẩn và nước.

Motor biến tần 3 pha 75kW 100Hp là giải pháp truyền động hiệu quả cho nhiều hệ thống công nghiệp nhờ khả năng điều chỉnh tốc độ linh hoạt, tiết kiệm điện năng và vận hành ổn định. Để hiểu rõ hơn về cấu tạo, thông số kỹ thuật và ứng dụng thực tế của sản phẩm, khách hàng có thể tham khảo thêm video động cơ điện và video tổng hợp được cập nhật bên dưới bài viết.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
