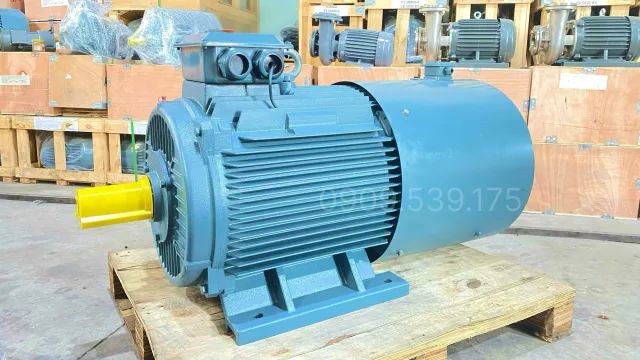

Motor biến tần 3 pha 160kW 220Hp

Motor biến tần 3 pha 160kW 220Hp là dòng động cơ điện (motor điện) ứng dụng công nghệ biến tần (inverter) tiên tiến để điều chỉnh điện áp và tần số một cách mượt mà. Nhờ vậy, tốc độ và lực kéo của động cơ biến tần (motor biến tần) có thể thay đổi linh hoạt theo nhu cầu thực tế, đảm bảo máy móc vận hành ổn định, tiết kiệm điện năng và nâng cao tuổi thọ thiết bị. Đây là lựa chọn phù hợp cho các hệ thống công nghiệp cần hiệu suất cao và khả năng kiểm soát tối ưu.

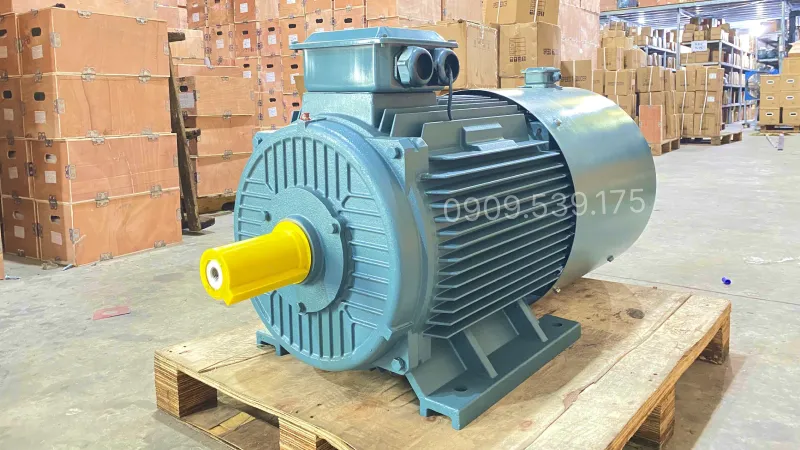

Tổng quan thiết kế về động cơ biến tần 3 pha 160kW 220Hp

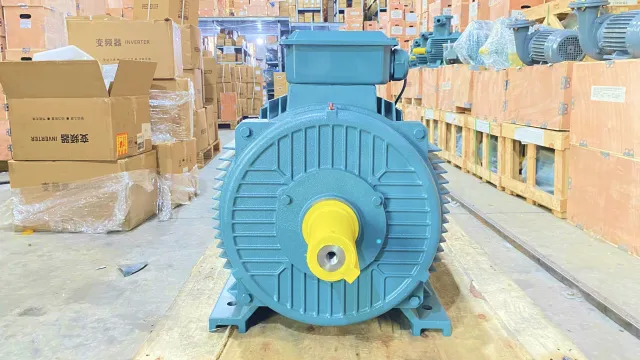

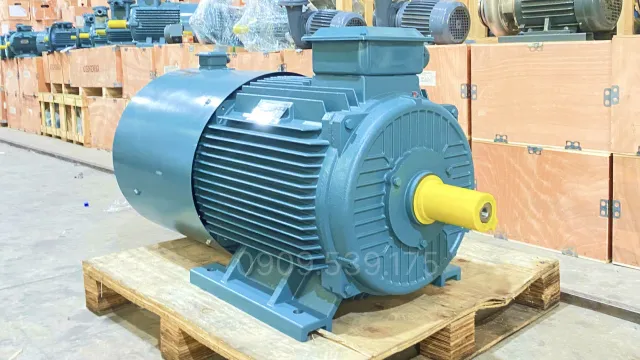

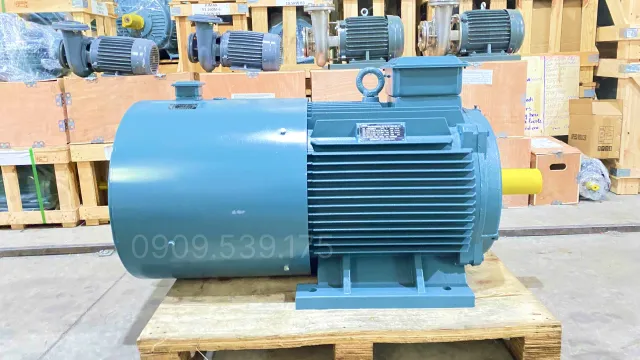

Motor biến tần (mô tơ biến tần) được thiết kế chắc chắn với vỏ gang đúc liền khối, có độ dày cao, giúp tăng khả năng chịu lực, hạn chế rung lắc và biến dạng khi làm việc trong môi trường công nghiệp nặng. Toàn bộ bề mặt motor được phủ lớp sơn tĩnh điện bền màu, chống gỉ sét, ngăn ngừa tác động của hơi ẩm, dầu mỡ và hóa chất.

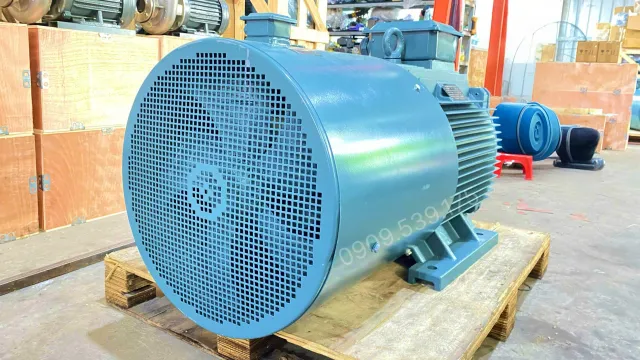

Ở phía sau, động cơ trang bị quạt làm mát cưỡng bức hoạt động độc lập, tạo luồng gió mạnh và liên tục, giữ cho máy luôn vận hành ổn định và duy trì nhiệt độ an toàn ngay cả khi chạy liên tục trong thời gian dài.

Cấu tạo chi tiết của động cơ biến tần 3 pha

Motor biến tần 3 pha 160kW 220Hp là dòng động cơ điện 3 pha (motor điện 3 pha) hiện đại, được chế tạo đồng bộ nhằm mang lại hiệu suất cao, độ bền vượt trội và khả năng vận hành ổn định trong nhiều điều kiện làm việc. Cấu tạo chính gồm:

• Stator: Quấn hoàn toàn bằng dây đồng nguyên chất, chịu nhiệt tốt, giúp giảm hao phí điện và tăng tuổi thọ.
• Rotor: Ghép từ các lá thép kỹ thuật điện chất lượng cao, tối ưu hiệu suất truyền động và chịu tải nặng.
• Hộp cực điện: Thiết kế hai khoang riêng biệt, tách biệt nguồn chính với quạt cưỡng bức, đảm bảo an toàn và dễ lắp đặt.
• Quạt cưỡng bức: Hoạt động độc lập, tạo luồng gió mạnh giúp motor luôn mát, ngay cả khi làm việc liên tục. Ngoài ra phần quạt này còn hỗ trợ tốt trong việc tăng lực quay của thiết bị,
• Mạch biến tần: Điều khiển tần số chính xác, giúp động cơ chạy êm ái, hạn chế rung lắc và tiết kiệm năng lượng.

Motor biến tần 3 pha 160kW 220Hp có những phân loại nào?

Để đáp ứng tốt nhu cầu sử dụng của người dùng, motor biến tần 3 pha 160kW 220Hp được phân thành các loại sau:

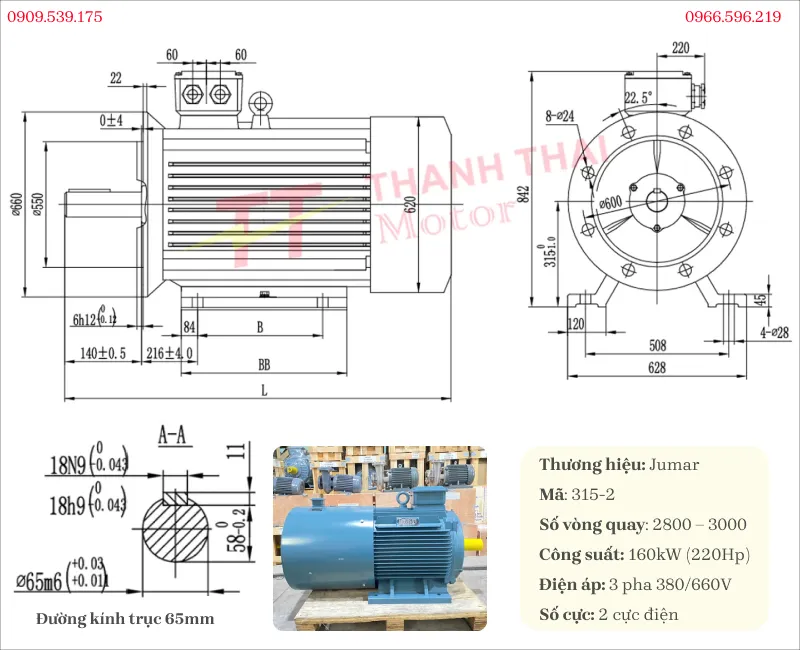

Motor biến tần 3 pha 160kW 220Hp loại 2 cực (2 poles) (2800 – 3000 vòng/phút)

Sở hữu tốc độ quay cao và khả năng điều chỉnh tốc độ linh hoạt, đáp ứng hiệu quả các ứng dụng công nghiệp yêu cầu công suất lớn và hiệu suất vận hành tối ưu.

Thông số kỹ thuật

Ứng dụng:

• Quạt ly tâm cao áp: Cung cấp khí tươi cho lò hơi, hệ thống hút bụi công nghiệp, thông gió hầm mỏ, và xử lý khí thải nhà máy.
• Hệ thống nén khí & lò hơi: Vận hành các máy nén khí trục vít công suất lớn hoặc bơm cấp liệu nồi hơi, nơi yêu cầu kiểm soát lưu lượng và áp suất không đổi.
• Máy nghiền & máy ép công nghiệp: Sử dụng trong ngành sản xuất xi măng, khai thác khoáng sản, hoặc máy ép thủy lực cỡ lớn. Biến tần giúp khởi động mềm để tránh sụt áp lưới điện.

Động cơ biến tần 3 pha 160kw 220hp loại 4 cực (4 poles) (1400 – 1500 vòng/phút)

Là giải pháp lý tưởng cho các hệ thống công nghiệp cần sự cân bằng giữa tốc độ quay, mô-men xoắn và khả năng điều khiển tốc độ linh hoạt bằng biến tần.

Thông số kỹ thuật

Ứng dụng:

• Máy nén khí: Vận hành các trạm máy nén khí trục vít công nghiệp quy mô lớn, đáp ứng yêu cầu áp suất ổn định.
• Ngành chế biến nông – lâm sản: Chạy các dây chuyền chế biến hạt điều, nghiền hạt tiêu, nghiền gỗ hoặc các thiết bị cần tải khỏe.
• Băng tải nặng và máy nghiền: Cung cấp lực mô-men xoắn mạnh mẽ cho hệ thống băng tải khai thác khoáng sản, nghiền đá, hoặc các máy trộn quy mô nhà máy.

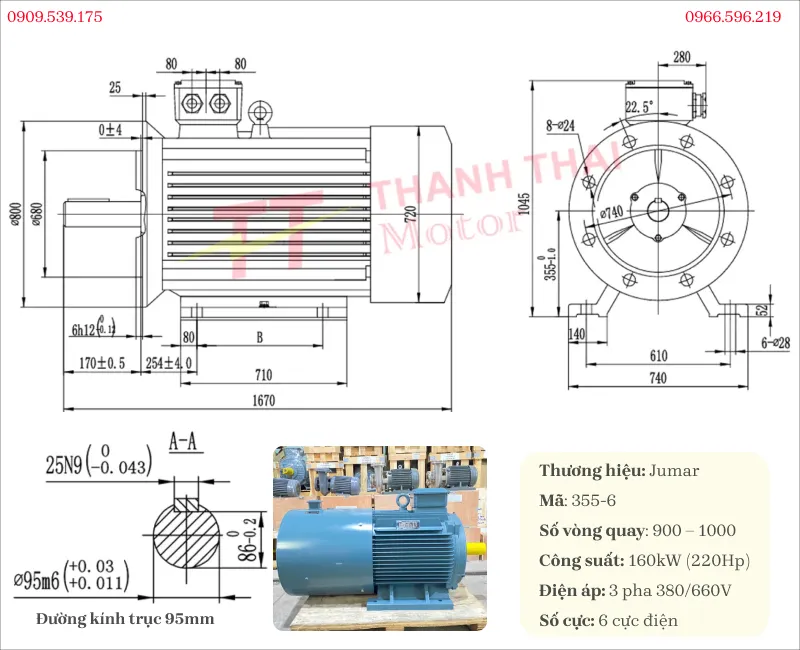

Motor biến tần 3 pha 160kW 220Hp loại 6 cực (6 poles) (900 – 1000 vòng/phút)

Mang lại mô-men xoắn cao cùng khả năng điều chỉnh tốc độ linh hoạt, phù hợp với các hệ thống công nghiệp yêu cầu vận hành ổn định và liên tục.

Thông số kỹ thuật

Ứng dụng:

• Hệ thống bơm công nghiệp: Vận hành máy bơm PCCC (phòng cháy chữa cháy), bơm nước sạch công suất lớn, và bơm trục ngang.
• Quạt ly tâm công suất lớn: Cung cấp lực kéo mạnh cho hệ thống hút bụi nhà xưởng, quạt thông gió hầm lò.
• Máy nén khí: Dùng cho các hệ thống máy nén khí trục vít hoặc piston cỡ lớn đòi hỏi lưu lượng khí cao và ổn định.

Motor biến tần 3 pha 160kW 220Hp loại 8 cực (8 poles) (700 – 750 vòng/phút)

Được tối ưu cho các ứng dụng yêu cầu mô-men xoắn lớn ở tốc độ thấp, đồng thời cho phép điều chỉnh tốc độ linh hoạt và vận hành ổn định dưới tải trọng nặng.

Thông số kỹ thuật

Ứng dụng:

• Công nghiệp khai thác & xây dựng: Vận hành các loại máy nghiền đá, máy nghiền quặng, băng tải chở vật liệu nặng, hoặc máy ép gỗ, ép củi.
• Ngành công nghiệp nặng: Chế biến than, khuấy trộn nguyên liệu, hoặc truyền động cho hệ thống máy nén khí lớn.
• Hệ thống bơm & quạt công nghiệp: Trạm bơm nước quy mô lớn, bơm phòng cháy chữa cháy (PCCC) hoặc quạt hút/thổi công suất cao cho hầm lò.

Lựa chọn đúng motor biến tần 3 pha 160kW 220HP sẽ giúp hệ thống vận hành ổn định, điều khiển tốc độ linh hoạt và tiết kiệm điện năng hiệu quả. Liên hệ hotline 0909.539.175 để được Thành Thái Motor tư vấn nhanh chóng.

Motor biến tần 3 pha 160kW 220Hp có thể kết hợp với hộp giảm tốc nào?

• Hộp giảm tốc: vuông góc K, song song F, trục thẳng R
• Hộp giảm tốc trục vít: WPS, WPA, hộp giảm tốc NMRV 130 trở lên.

Ngoài ra, còn kết hợp với:

• Puly và khớp nối: 75mm

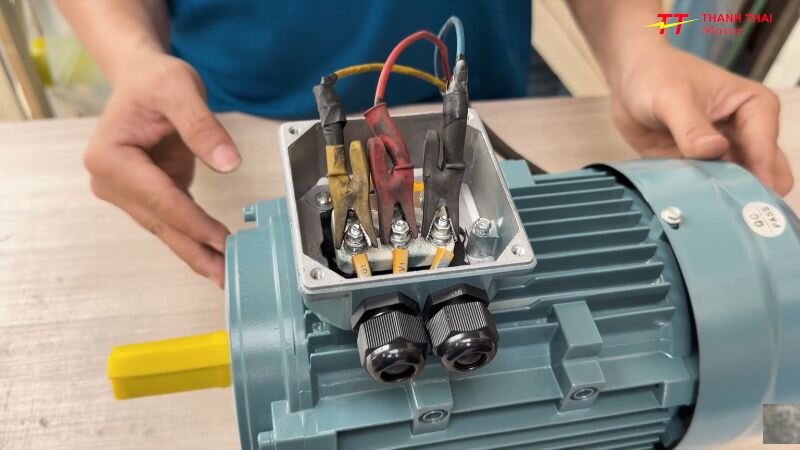

Hướng dẫn đấu nối động cơ điện 3 pha

• Bước 1 – Mở hộp cực: Dùng tua vít vặn tháo 4 con ốc để mở nắp hộp cực trên thân động cơ, để lộ ra bảng cọc đấu dây bên trong.
• Bước 2 – Xác định vị trí cấp nguồn: Quan sát các cọc đồng trong hộp cực, xác định 3 cọc đấu nối chính ở hàng trên (hàng chưa bị nối tắt với nhau), lần lượt có ký hiệu là U1, V1 và W1 (đúp 1).
• Bước 3 – Thực hiện đấu nối và siết chặt: Lần lượt gắn 3 sợi dây của cáp nguồn 3 pha (380V) vào 3 cọc U1, V1 và W1. Sau đó, bắt buộc phải dùng kìm hoặc cờ lê vặn siết thật chặt các đai ốc để đảm bảo tiếp xúc điện tốt, tránh hiện tượng đánh lửa hay chập cháy.
• Bước 4 – Hoàn thiện và chạy thử: Lắp cẩn thận nắp hộp cực lại như ban đầu để đảm bảo an toàn cách điện. Cuối cùng, đóng cầu dao cấp điện 380V và quan sát động cơ hoạt động.

Việc lựa chọn đúng Motor biến tần 3 pha 160kW 220Hp không chỉ giúp hệ thống vận hành ổn định mà còn nâng cao hiệu suất sản xuất, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.

Để hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và cách ứng dụng thực tế, bạn có thể tham khảo các video động cơ điện do Thành Thái Motor thực hiện. Ngoài ra, chuyên mục video tổng hợp còn cung cấp nhiều kiến thức hữu ích về motor biến tần, động cơ công suất lớn và các giải pháp truyền động công nghiệp.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
