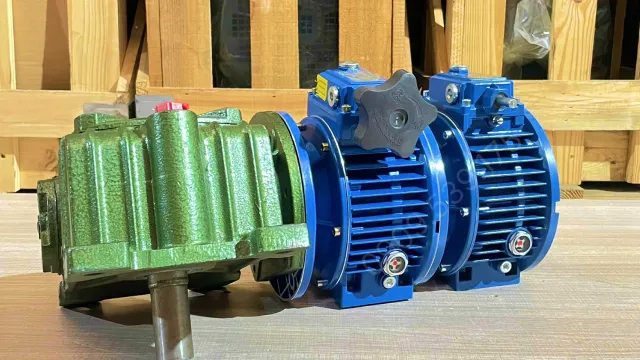

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 80) đây là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi hộp giảm tốc 2 cấp và lắp thêm bộ điều tốc cơ (UDL) tạo thành hộp giảm tốc 3 cấp là giải pháp truyền động đa tầng được thiết kế cho các ứng dụng cần kiểm soát tốc độ chính xác và mô-men xoắn lớn, sản phẩm phù hợp cho băng tải, máy trộn, dây chuyền đóng gói và nhiều hệ thống công nghiệp đòi hỏi tốc độ thấp nhưng lực kéo cao. Đây là lựa chọn đáng tin cậy cho doanh nghiệp cần thiết bị bền bỉ, tiết kiệm năng lượng và dễ tích hợp vào nhiều môi trường sản xuất.

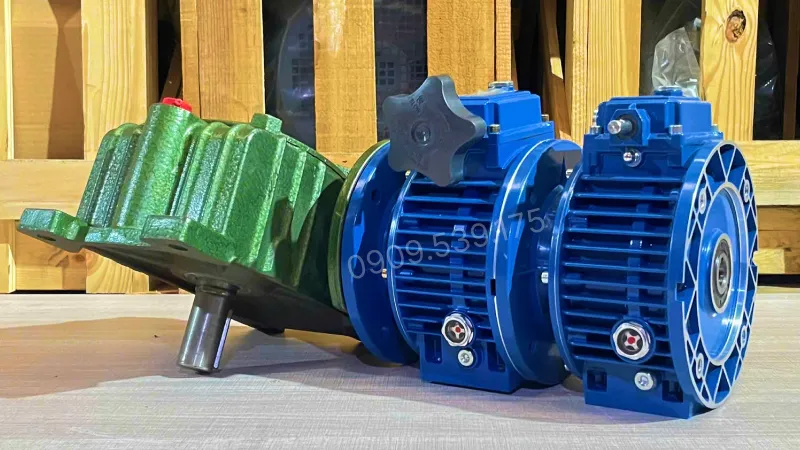

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 80) sở hữu cấu trúc truyền động đa tầng phần vỏ bên ngoài được đúc từ gang hoặc nhôm cứng, mang lại độ bền cao và khả năng chống biến dạng dưới tải nặng. Thiết kế hình khối gọn gàng với các vị trí trục, mặt bích và tai gá được bố trí hợp lý giúp lắp đặt dễ dàng trong nhiều không gian máy. Hệ thống tản nhiệt, phớt dầu và ổ bi được tối ưu để giảm rung, giữ nhiệt độ làm việc ổn định và tăng tuổi thọ cho toàn bộ cụm truyền động.

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL và 1 WPDX)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 80) được hình thành từ bộ điều chỉnh tốc độ motor 1.5kW 2Hp kết hợp với hộp giảm tốc 2 cấp UDL 1.5kW – WPDX 80, tạo nên cụm truyền động đa tầng hoạt động ổn định và linh hoạt có cấu tạo như:

Cấu tạo bộ điều tốc cơ:

• Cụm đĩa thay đổi bán kính làm việc: Gồm bộ đĩa hình nón kết hợp đĩa ma sát, tự điều chỉnh vị trí để tạo tốc độ ra vô cấp.
• Bộ trục truyền động: Trục vào nhận lực từ motor, trục ra truyền tốc độ đã được biến đổi ổn định và chính xác.
• Cơ cấu điều chỉnh lực ép: Tay gạt hoặc núm xoay điều khiển độ ép lên đĩa, cho phép điều chỉnh tốc độ nhanh – chậm theo yêu cầu.
• Vỏ bảo vệ & hệ ổ đỡ: Vỏ kim loại bọc ngoài bảo vệ các chi tiết; ổ bi và phớt dầu giúp chuyển động êm, giảm mài mòn và tăng tuổi thọ thiết bị.

Cấu tạo của hộp giảm tốc 2 cấp UDL 1.5kW – WPDX 80:

• Cấp 1: Bộ điều chỉnh tốc độ motor đảm nhiệm việc thay đổi tốc độ thông qua núm điều chỉnh cơ học.

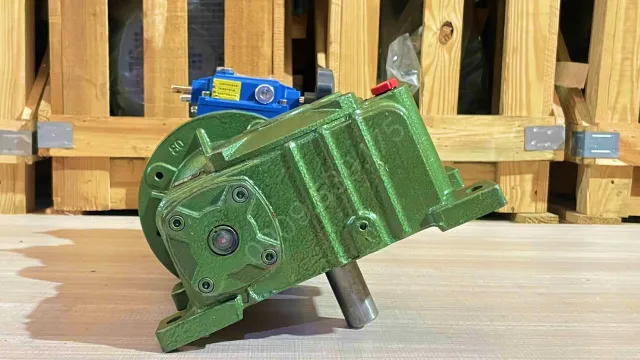

• Cấp 2: Hộp giảm tốc trục vít WPDX 80 là tầng giảm tốc cuối, sử dụng trục vít và bánh vít hợp kim giúp truyền động mạnh, giảm ồn và đảm bảo mô-men xoắn ổn định.
• Vỏ của UDL và WPDX được làm từ gang hoặc hợp kim nhôm, cho khả năng tản nhiệt tốt và độ bền cao.
• Bánh răng hành tinh trong UDL và trục vít – bánh vít trong WPDX được gia công chính xác, tạo dải giảm tốc rộng và chuyển động êm ái.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 80)

Dưới đây là dữ liệu chi tiết về hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 80) cho từng tổ hợp bên trong, giúp bạn dễ dàng đối chiếu với bản vẽ thiết kế:

Thông số kỹ thuật bộ điều chỉnh tốc độ motor UDL 1.5kW

Cụ thể các thông số về kích thước của bộ điều chỉnh tốc độ motor UDL 1.5kW như sau:

Thông số kỹ thuật hộp số giảm tốc WPDX 80

Các số đo tiêu chuẩn về đường kính trục và mặt bích dưới đây của hộp số giảm tốc WPDX 80 sẽ giúp bạn chuẩn bị chính xác cho khâu lắp ráp và gá đặt:

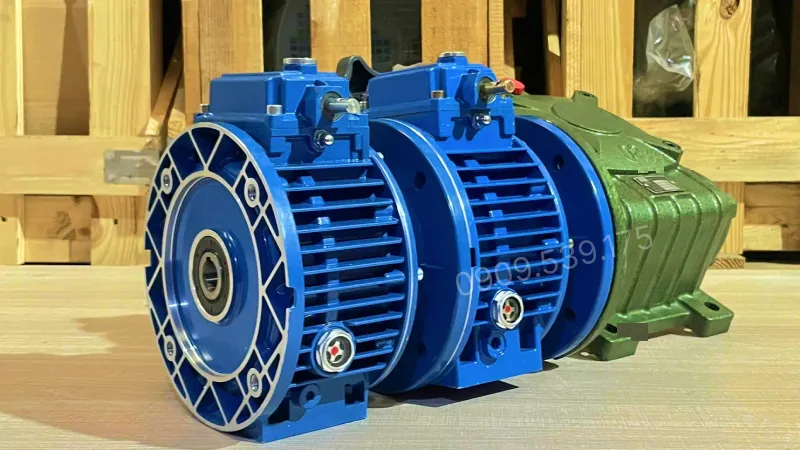

Ứng dụng hộp số 3 cấp (2 UDL 1.5kW và 1 WPDX 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 80) này được kết nối với động cơ điện (motor điện) rõ hơn là động cơ điện 3 pha – động cơ điện 3 pha 1.5kW 2Hp có những ứng dụng cho các ngành công nghiệp như:

• Băng tải công nghiệp: vận chuyển hàng hóa, linh kiện, bao bì với tốc độ ổn định.
• Máy trộn -máy khuấy – máy nghiền tải vừa: yêu cầu lực kéo lớn và tốc độ thấp.
• Dây chuyền đóng gói – sấy – chế biến thực phẩm: chuyển động đều, chính xác, hoạt động liên tục.
• Máy móc tự động hóa: cần biến đổi tốc độ thường xuyên mà vẫn đảm bảo độ êm ái.
• Ứng dụng xử lý vật liệu, rác thải, tái chế: chạy bền, phù hợp môi trường khắc nghiệt.

Cách lắp 1 hộp giảm tốc WPDX và 2 điều tốc cơ UDL tạo thành hộp giảm tốc 3 cấp

Việc lắp đặt hệ thống truyền động 3 cấp đòi hỏi sự chính xác tuyệt đối để đảm bảo độ đồng tâm giữa các trục, giúp máy vận hành êm ái và kéo dài tuổi thọ thiết bị. Dưới đây là quy trình kỹ thuật để lắp ráp cụm truyền động từ 2 bộ điều tốc cơ UDL và 1 hộp giảm tốc WPDX 80.

Bước 1: Lắp nối tiếp 2 bộ điều tốc cơ UDL

• Xác định thứ tự: Bộ UDL 1 nhận lực trực tiếp từ motor, bộ UDL 2 nối tiếp với bộ UDL 1 để nhân đôi khả năng điều chỉnh dải tốc độ (hoặc tăng mô-men tùy thiết kế).
• Kết nối trục: Kết nối trục ra của bộ UDL 1 với trục vào của bộ UDL 2 qua mặt loa của 2 thiết bị.

Bước 2: Lắp cụm 2 bộ UDL với hộp giảm tốc WPDX 80

• Kết nối trung gian: Trục ra của bộ UDL thứ 2 sẽ được kết nối với trục vào của hộp giảm tốc WPDX 80.
• Đồng tâm trục: Đảm bảo trục ra của UDL và trục vào của WPDX 80 nằm trên một đường thẳng hoàn hảo. Độ lệch tâm dù rất nhỏ cũng sẽ gây rung lắc dữ dội và phá hủy ổ bi khi vận hành.

Bước 3: Kiểm tra và hoàn thiện

• Siết bu lông: Siết chặt toàn bộ các bu lông chân đế và bu lông mặt bích.
• Kiểm tra: Kiểm tra lại lần cuối để đảm bảo không có chi tiết nào bị lỏng.

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 80) nhờ vào lớp vỏ đúc chắc chắn, khả năng tản nhiệt tốt cùng sự phối hợp nhịp nhàng giữa bộ điều chỉnh tốc độ và hộp số trục vít, sản phẩm này đảm bảo sự êm ái, giảm thiểu tiếng ồn và duy trì mô-men xoắn ổn định trong suốt quá trình hoạt động.

Thành Thái Motor liên tục cập nhật các nội dung mới nhằm hỗ trợ khách hàng trong quá trình tìm hiểu sản phẩm. Bạn có thể theo dõi video hộp giảm tốc và video tổng hợp để cập nhật nhanh những thông tin mới nhất.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Được sản xuất theo công nghệ tiên tiến của Đức, đạt tiêu chuẩn chất lượng Châu Âu.
• Giá cả cạnh tranh, chiết khấu tốt.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
