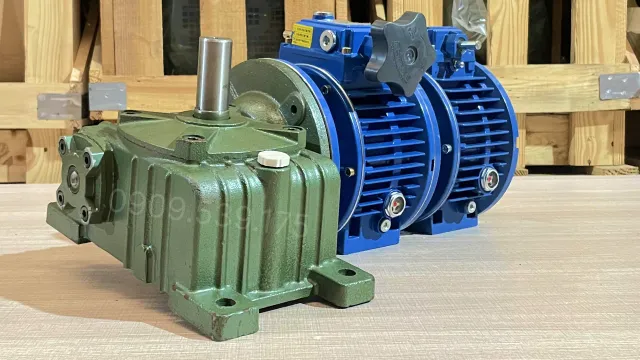

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi điều tốc cơ (UDL) và hộp giảm tốc 2 cấp tạo thành hộp giảm tốc 3 cấp tạo nên hệ truyền động đa tầng với khả năng giảm tốc sâu và mô-men xoắn lớn, giúp thiết bị hoạt động mượt mà trong nhiều chế độ tải khác nhau, truyền động êm và giảm rung ồn hiệu quả. Nhờ cấu trúc chắc chắn và tỉ số truyền rộng, sản phẩm phù hợp cho các ứng dụng công nghiệp yêu cầu tốc độ thấp nhưng lực kéo ổn định như băng tải, máy trộn, máy khuấy và dây chuyền đóng gói.

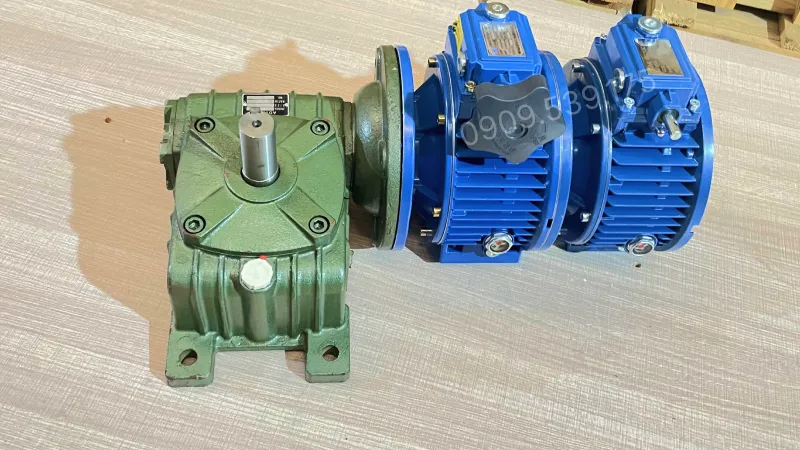

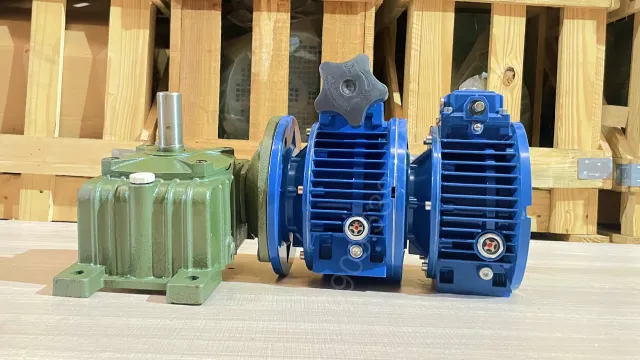

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) bên ngoài sản phẩm được thiết kế dạng khối chắc khỏe, sử dụng vỏ gang hoặc nhôm đúc để đảm bảo độ bền và giảm rung khi vận hành. Các vị trí trục vào, trục ra và mặt bích lắp ghép được bố trí khoa học, hỗ trợ lắp đặt nhanh trong nhiều không gian máy khác nhau. Hệ thống phớt dầu, ổ bi và các khe thoát nhiệt được tích hợp nhằm đảm bảo thiết bị tản nhiệt tốt, vận hành êm và duy trì tuổi thọ lâu dài cho toàn bộ cụm truyền động.

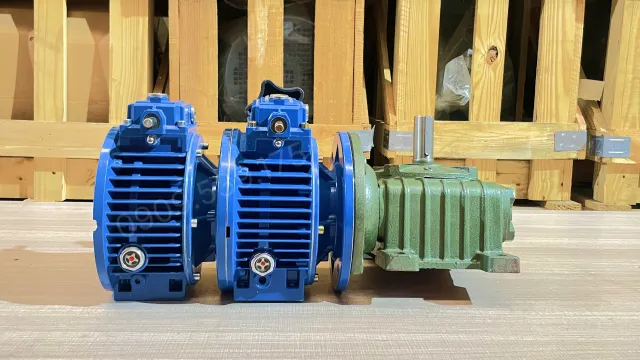

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL và 1 WPDO)

Hộp giảm tốc 3 cấp 2 UDL 1.5kW – WPDO 80 gồm bộ điều chỉnh tốc độ motor 1.5kW 2Hp kết hợp với hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 80 tạo thành hệ thống truyền động 3 cấp nhỏ gọn và linh hoạt có cấu tạo như sau:

Cấu tạo bộ điều chỉnh tốc độ:

• Cụm đĩa biến thiên: Hai đĩa hình nón thay đổi khoảng cách, tạo tỉ số truyền khác nhau để điều chỉnh tốc độ vô cấp.
• Trục truyền động kép: Trục vào nhận mô-men từ motor, trục ra xuất tốc độ đã được điều chỉnh ổn định và tuyến tính.
• Bộ chỉnh cơ học: Tay xoay hoặc cần điều khiển tác động lên lực ép đĩa, cho phép tăng – giảm tốc độ nhanh chóng.
• Khung vỏ & hệ đỡ trục: Vỏ kim loại bảo vệ cơ cấu; ổ bi và phớt dầu giúp chuyển động êm, giảm ma sát và tăng độ bền.

Cấu tạo của hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 80:

• Cấp 1: Bộ điều chỉnh tốc độ cơ UDL đảm nhiệm việc thay đổi tốc độ thông qua núm điều chỉnh cơ học.

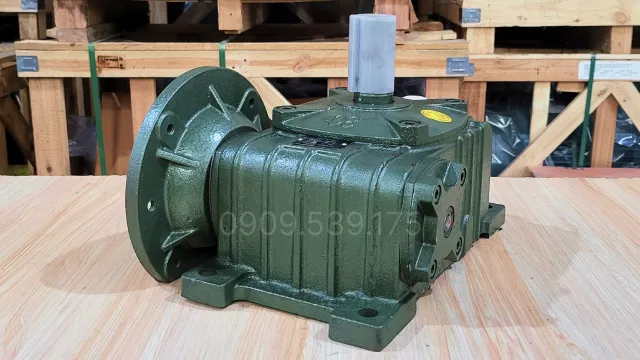

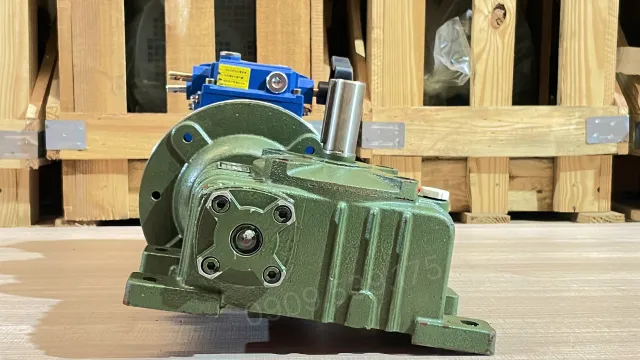

• Cấp 2:  Hộp giảm tốc trục vít cụ thể là hộp giảm tốc trục vít WPDO 80 bên trong gồm trục vít thép tôi cứng ăn khớp với bánh vít hợp kim, tạo mô-men xoắn lớn và truyền động êm.
• Cụm trục truyền động: Bao gồm trục vào, trục trung gian và trục ra, được đỡ bằng các ổ bi chịu tải giúp hai cấp cơ cấu hoạt động đồng bộ, giảm rung và tối ưu độ chính xác truyền động.
• Vỏ hộp & hệ bôi trơn: Vỏ gang đúc liền khối bảo vệ toàn bộ bộ phận bên trong; phớt dầu và buồng chứa dầu giúp duy trì bôi trơn liên tục, hạn chế ma sát và tăng tuổi thọ thiết bị.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Để đảm bảo việc lựa chọn và tính toán không gian lắp đặt chính xác cho dây chuyền máy móc của bạn, việc nắm rõ các chỉ số kỹ thuật của tổ hợp truyền động này là vô cùng quan trọng. Dưới đây là chi tiết thông số và kích thước được bóc tách theo từng cụm thiết bị cấu thành nên hệ thống giảm tốc 3 cấp này.

Thông số kỹ thuật bộ điều chỉnh tốc độ motor UDL 1.5kW

Đóng vai trò là cấp truyền động đầu vào (cấp 1 và cấp 2) chịu trách nhiệm thay đổi tốc độ vô cấp, bộ điều tốc cơ UDL 1.5kW sở hữu dải tỷ số truyền linh hoạt cùng chuẩn mặt bích B5 dễ dàng đồng bộ. Hãy cùng điểm qua các kích thước kết nối chi tiết của thiết bị này:

Thông số kỹ thuật hộp số giảm tốc WPDO 80

Là cấp truyền động cuối cùng (cấp 3) trực tiếp tiếp nhận mô-men xoắn và quyết định lực kéo tải của toàn hệ thống, hộp số WPDO size 80 được thiết kế với khung vỏ chắc chắn.

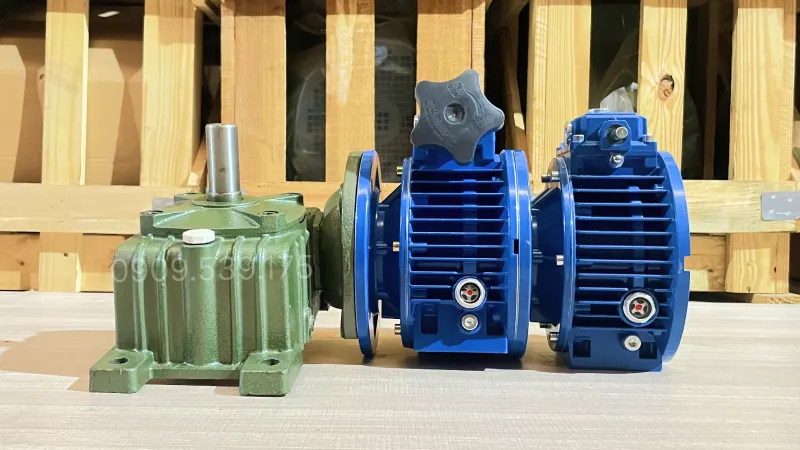

Ứng dụng hộp số 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Hộp giảm tốc 3 cấp này được kết nối với động cơ điện (motor điện) rõ hơn là động cơ điện 3 pha – động cơ điện 3 pha 1.5kW 2Hp có những ứng dụng cho các ngành công nghiệp như:

• Máy nghiền – máy ép tải vừa: Tầng WPDS chịu tải tốt, giúp tạo lực kéo mạnh và giảm tốc sâu cho các thiết bị làm việc liên tục.
• Ứng dụng tự động hóa: Hỗ trợ điều chỉnh tốc độ linh hoạt, giúp hoạt động ổn định trong các cơ cấu tự động cần sự chính xác cao.
• Hệ thống băng tải công nghiệp: Cho phép điều chỉnh tốc độ theo từng giai đoạn sản xuất, vận hành êm và ổn định.
• Dây chuyền đóng gói: Đảm bảo chuyển động chính xác, hỗ trợ các bước đóng gói ép dán nhãn với tốc độ ổn định.

Cách lắp hộp giảm tốc WPDO và 2 điều tốc cơ UDL tạo thành hộp giảm tốc 3 cấp

Dưới đây là các bước thao tác chuẩn kỹ thuật để lắp ráp cụm hộp giảm tốc WPDO và 2 điều tốc cơ UDL này:

Bước 1: Ghép nối 2 bộ điều tốc cơ (UDL) với nhau

• Lắp then chốt vào rãnh then trên trục của UDL 1.

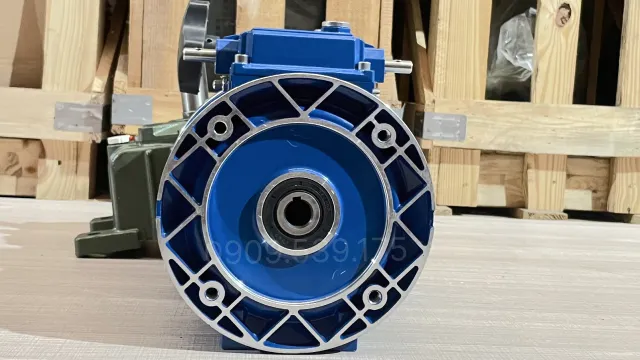

• Căn chỉnh cẩn thận rãnh then, sau đó đẩy từ từ trục dương của UDL 1 vào lỗ trục âm (mặt bích đầu vào) của bộ UDL thứ hai (UDL 2).
• Lưu ý: Dùng búa cao su gõ nhẹ nhàng xung quanh mặt bích để hai chi tiết khớp khít vào nhau. Tuyệt đối không dùng búa sắt vung lực mạnh vì có thể làm nứt mặt bích hoặc hỏng bạc đạn bên trong.

Bước 2: Lắp cụm 2 UDL vào hộp giảm tốc WPDO 80

• Lúc này bạn đã có một cụm thiết bị gồm 2 UDL gắn liền nhau. Tiếp tục lấy then chốt lắp vào trục dương của UDL 2.
• Đưa trục dương của UDL 2 cắm vào lỗ trục âm trên mặt bích của hộp giảm tốc trục vít WPDO 80.
• Xoay nhẹ mặt bích để các lỗ bắt ốc đồng trục với nhau. Tiến hành gắn bulong và siết chặt chéo góc, đảm bảo toàn bộ hệ thống tạo thành một khối liền mạch, chắc chắn, không bị kênh hay hở mặt bích.

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) là giải pháp truyền động tối ưu cho các hệ thống công nghiệp đòi hỏi sự linh hoạt về tốc độ và lực kéo lớn. Với cấu tạo kết hợp từ bộ điều tốc cơ UDL bền bỉ và hộp giảm tốc trục vít WPDO 80 chính xác, thiết bị không chỉ vận hành êm ái, giảm rung ồn mà còn đảm bảo độ bền vượt trội trong các dây chuyền
