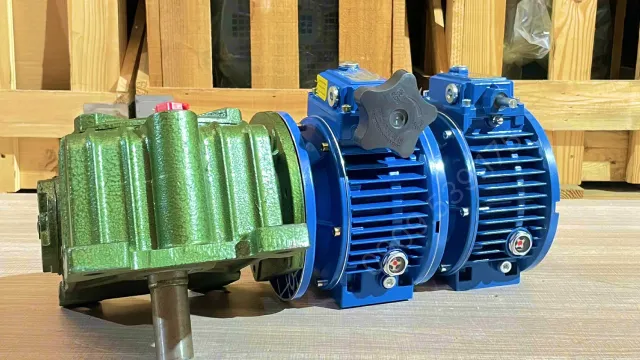

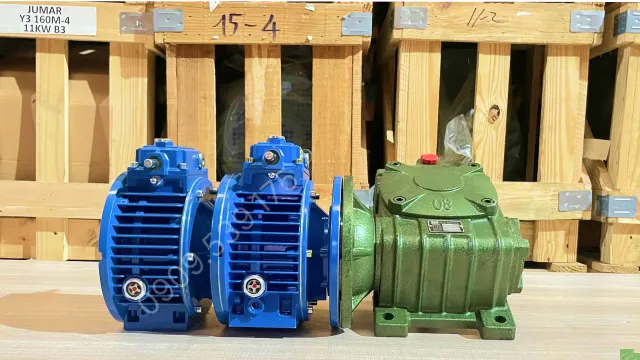

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) đây là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi hộp giảm tốc 2 cấp và lắp thêm bộ điều tốc cơ (UDL) tạo thành hộp giảm tốc 3 cấp tạo nên cụm truyền động mạnh mẽ với khả năng giảm tốc sâu và duy trì mô-men xoắn ổn định. Nhờ thiết kế đa tầng chắc chắn, thiết bị vận hành bền bỉ, chịu tải tốt và phù hợp cho các ứng dụng công nghiệp cần tốc độ thấp nhưng lực kéo cao. Đây là lựa chọn lý tưởng cho các hệ thống băng tải, máy trộn, máy khuấy và dây chuyền sản xuất hoạt động liên tục.

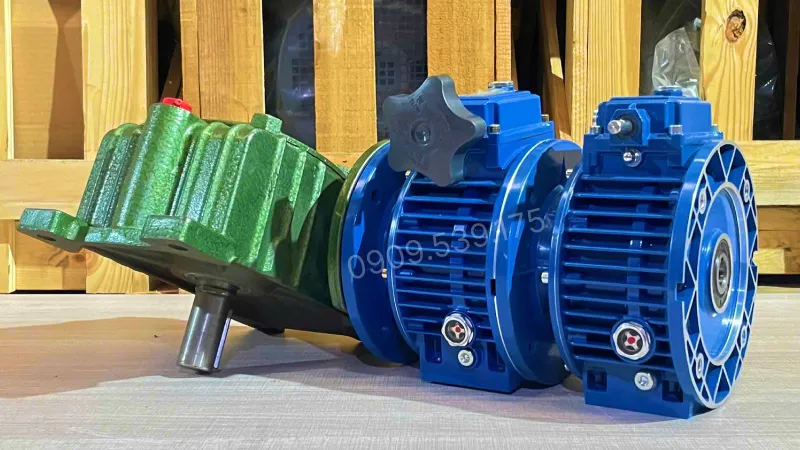

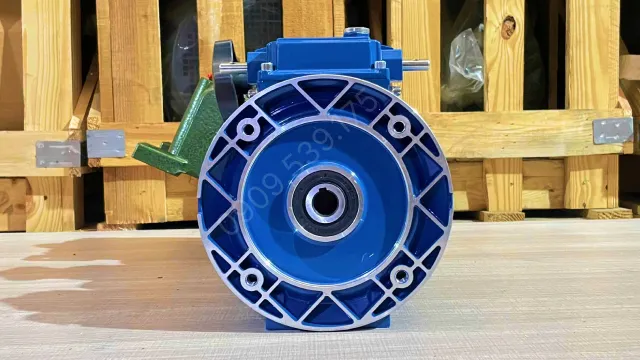

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) hệ thống truyền động mạnh mẽ, ổn định và tiết kiệm không gian lắp đặt. Vỏ ngoài được chế tạo từ gang hoặc nhôm đúc, thiết kế nguyên khối giúp chịu lực tốt, giảm rung khi vận hành và bảo vệ toàn bộ cơ cấu bên trong. Các trục ra, mặt bích và tai gá được sắp xếp hợp lý, thuận tiện cho việc lắp đặt và kết nối với motor hoặc các thiết bị khác. Hệ thống phớt dầu, ổ bi và khe thoát nhiệt được tích hợp thông minh, giúp tản nhiệt hiệu quả, giảm ma sát, duy trì vận hành êm ái và kéo dài tuổi thọ cho toàn bộ cụm truyền động.

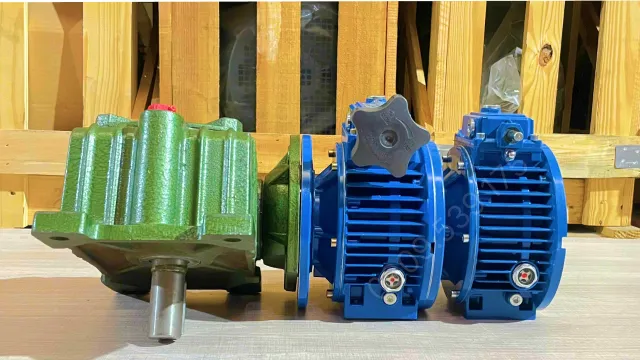

Cấu tạo hộp giảm tốc 3 cấp (2 UDL và 1 WPDX)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) được hình thành từ bộ điều chỉnh tốc độ motor 1.5kW 2Hp kết hợp với hộp giảm tốc 2 cấp UDL 1.5kW – WPDX 100 tạo nên cụm truyền động đa tầng hoạt động ổn định và linh hoạt có cấu tạo như sau:

Cấu tạo bộ điều chỉnh tốc độ:

• Đĩa ma sát – đĩa côn: Thay đổi tiếp xúc để điều chỉnh tốc độ vô cấp.
• Trục vào – trục ra: Trục vào nhận lực từ motor; trục ra truyền tốc độ đã được điều chỉnh.
• Cơ cấu điều chỉnh: Tay gạt hoặc núm xoay thay đổi lực ép lên đĩa, kiểm soát tốc độ nhanh – chậm.
• Vỏ & ổ bi: Vỏ bảo vệ các chi tiết bên trong; ổ bi và phớt dầu giảm ma sát, nâng cao tuổi thọ thiết bị.

Cấu tạo của hộp giảm tốc:

• Cấp 1: Bộ điều chỉnh tốc độ cơ UDL vỏ gang hoặc nhôm bảo vệ cơ cấu; ổ bi và phớt dầu giúp vận hành êm, giảm ma sát và tăng tuổi thọ.

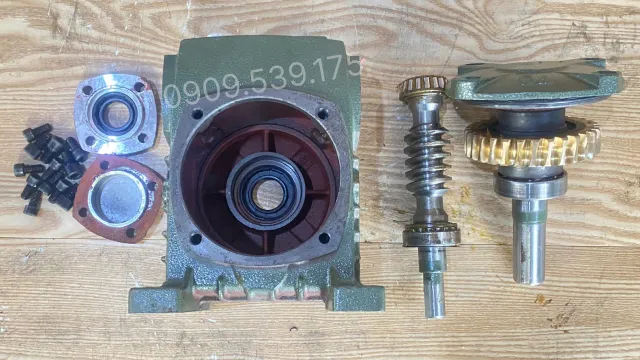

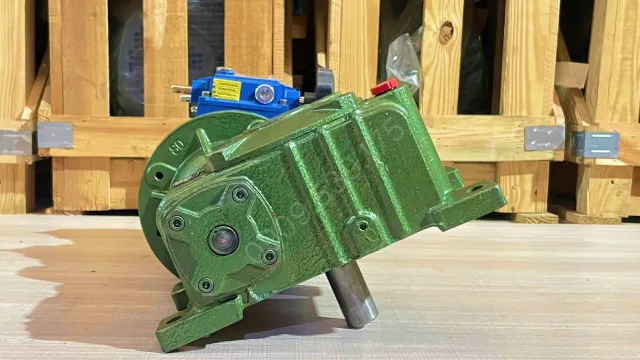

• Cấp 2: Hộp giảm tốc trục vít cụ thể là hộp giảm tốc trục vít WPDX 60 thép cứng, bánh vít hợp kim đồng, vỏ gang tản nhiệt và ổ bi chịu lực, đảm nhiệm giảm tốc sâu và đổi hướng truyền động 90°.
• Đĩa ma sát chủ động – bị động, bộ con lăn thay đổi bán kính làm việc và cơ cấu chỉnh tốc độ, tạo cấp giảm tốc đầu tiên có thể điều chỉnh liên tục.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Để hiểu rõ hơn về khả năng vận hành cũng như tính tương thích của hệ thống hộp giảm tốc 3 cấp này với dây chuyền sản xuất, mời bạn cùng đi sâu vào bảng thông số chi tiết của từng thành phần cấu tạo nên cụm thiết bị dưới đây.

Thông số kỹ thuật bộ điều chỉnh tốc độ motor UDL 1.5kW

UDL 1.5kw có vai trò điều khiển tốc độ linh hoạt, đảm nhiệm nhiệm vụ giảm tốc sâu và đổi hướng mô-men xoắn. Dưới đây là thông số cụ thể:

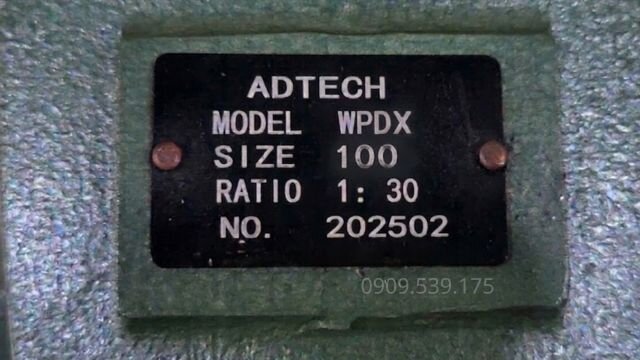

Thông số kỹ thuật hộp số giảm tốc WPDX 100

Những thông số chi tiết về kích thước trục vào/ra, mặt bích và tỷ số truyền của hộp số giảm tốc WPDX 100 giúp người dùng có thể dễ dàng căn chỉnh, lựa chọn phương án lắp đặt đồng tâm, đảm bảo hệ thống đạt hiệu suất truyền động tối ưu nhất trước khi đưa vào vận hành thực tế.

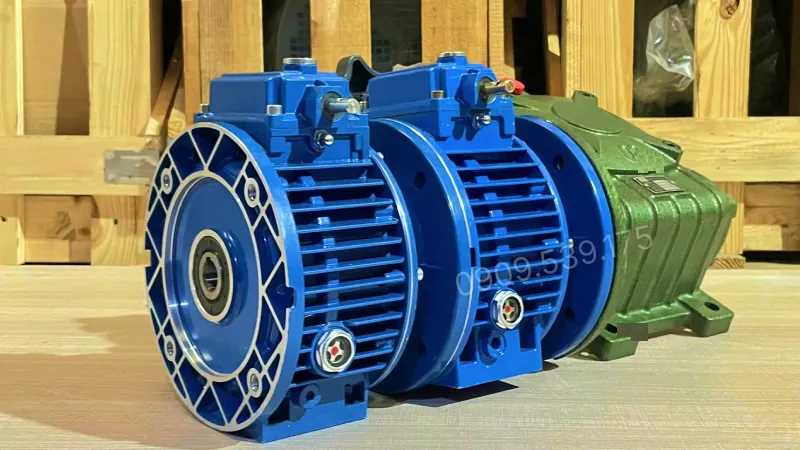

Ứng dụng hộp số 3 cấp (2 UDL 1.5kW và 1 WPDX 100)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) này được kết nối với động cơ điện (motor điện) rõ hơn là động cơ điện 3 pha (motor điện 3 pha) – động cơ điện 3 pha 1.5kW 2Hp có những ứng dụng cho các ngành công nghiệp như:

• Dùng để điều chỉnh tốc độ linh hoạt và tạo mô-men lớn cho các dây chuyền vận chuyển hàng hóa liên tục.
• Cung cấp tốc độ thấp ổn định, giúp tăng hiệu quả đảo trộn trong ngành thực phẩm, hóa chất và vật liệu.
• Hỗ trợ vận hành chính xác, đảm bảo nhịp hoạt động đều đặn cho các máy đóng gói tự động.
• Tạo lực kéo mạnh, phù hợp cho các máy bào, cưa, ép hoặc những thiết bị đòi hỏi mô-men lớn và hoạt động lâu dài.

Cách lắp hộp giảm tốc WPDX và 2 điều tốc cơ UDL tạo thành hộp giảm tốc 3 cấp

Quy trình lắp ghép hộp giảm tốc WPDX và 2 điều tốc cơ UDL tạo thành hộp giảm tốc 3 cấp được chia làm 2 giai đoạn cốt lõi: liên kết cặp đôi UDL để tạo dải tầng chỉnh tốc kép, sau đó kết nối cụm UDL này vào hộp số WPDX để hoàn thiện hệ thống giảm tốc 3 cấp siêu tải.

Bước 1: Ghép nối hai bộ điều tốc cơ UDL với nhau

Giai đoạn này tạo ra cụm biến tốc trung tâm trước khi truyền động vào hộp số chính.

• Vệ sinh và kiểm tra trục: Lau sạch lớp dầu chống gỉ trên trục ra của bộ UDL thứ nhất và lòng trục (trục âm/mặt bích) của bộ UDL thứ hai. Đảm bảo kích thước trục ra và trục vào đồng nhất (đều là 24mm).
• Lắp then: Đóng then vào rãnh then của trục ra bộ UDL thứ nhất một cách chắc chắn.
• Thao tác ghép nối: Căn thẳng hàng rãnh then của bộ UDL thứ hai với then trên trục của bộ UDL thứ nhất. Đẩy từ từ hai bộ UDL lại gần nhau theo phương nằm ngang.
• Siết chặt mặt bích: Khi hai mặt bích B5 đã áp sát nhau, tiến hành xỏ bulông và siết đều tay theo sơ đồ hình ngôi sao (siết chéo góc) để lực ép phân bố đều, tránh làm vênh mặt bích gây rỉ dầu sau này.

Bước 2: Lắp cụm 2 UDL vào hộp giảm tốc WPDX 100

Sau khi đã có cụm điều tốc 2 cấp hoàn chỉnh, bước tiếp theo là kết nối với hộp số trục vít bánh vít để tạo cấp giảm tốc thứ 3.

• Định vị và khớp trục: Nâng cụm 2 UDL lên, căn chỉnh cho trục ra của cụm UDL lọt khớp hoàn toàn vào trục âm của WPDX 100.
• Cố định hệ thống: Bắt chặt các bulông kết nối giữa mặt bích cụm UDL và mặt bích của WPDX.

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDX 100) với những ưu điểm vượt trội về khả năng tản nhiệt tự nhiên qua vỏ nhôm/gang, ổ bi chịu lực chuyên dụng và phớt dầu chống rò rỉ, dòng sản phẩm này xứng đáng là sự đầu tư hàng đầu cho các ngành công nghiệp thực phẩm, hóa chất và vật liệu.

Hệ thống video được xây dựng nhằm mang đến trải nghiệm tìm hiểu sản phẩm trực quan và sinh động hơn. Đừng bỏ lỡ video hộp giảm tốc và video tổng hợp để khám phá thêm nhiều nội dung hữu ích.
