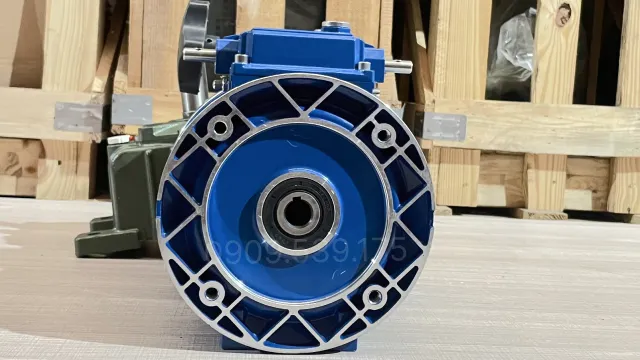

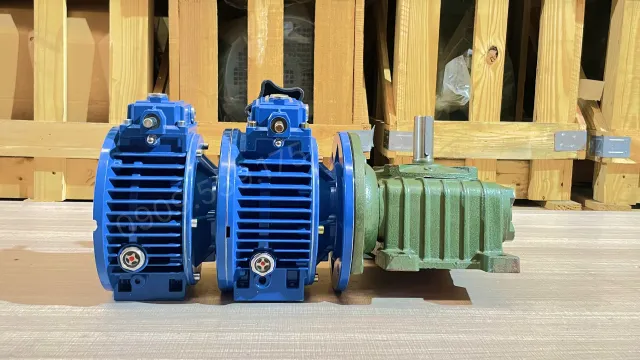

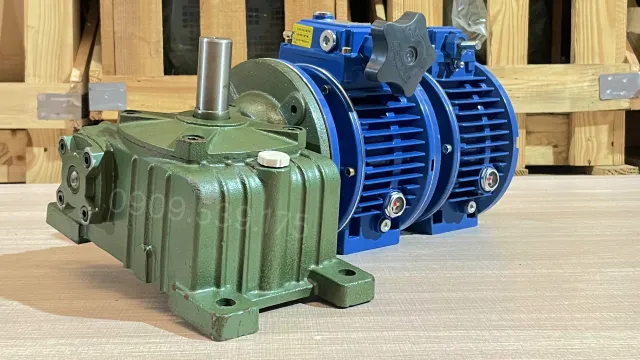

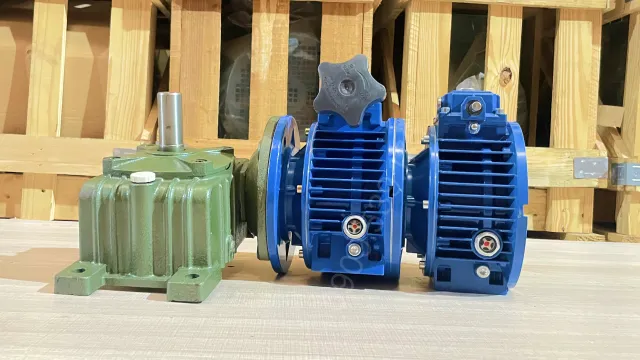

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi điều tốc cơ (UDL) và hộp giảm tốc 2 cấp tạo thành hộp giảm tốc 3 cấp thiết bị được thiết kế để xử lý các tác vụ tải vừa đến tải nặng mà vẫn giữ hiệu suất cao. Nhờ cấu trúc bền bỉ và khả năng giảm tốc sâu, sản phẩm phù hợp cho nhiều dây chuyền công nghiệp. Đây là lựa chọn tối ưu cho các hệ thống yêu cầu tốc độ thấp nhưng lực kéo mạnh.

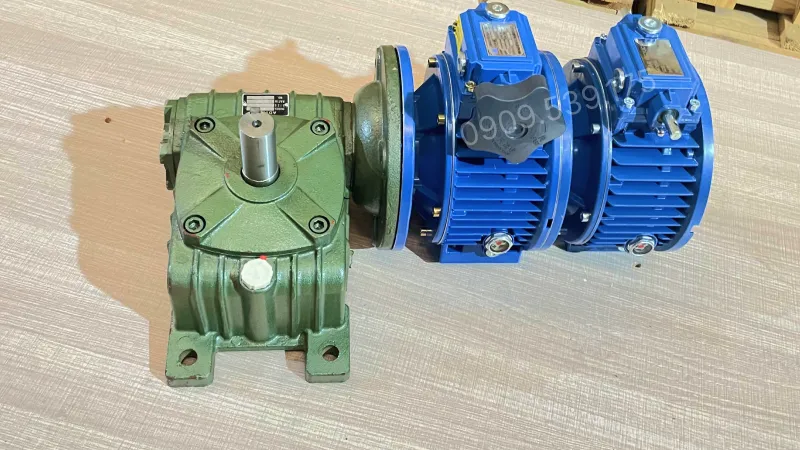

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

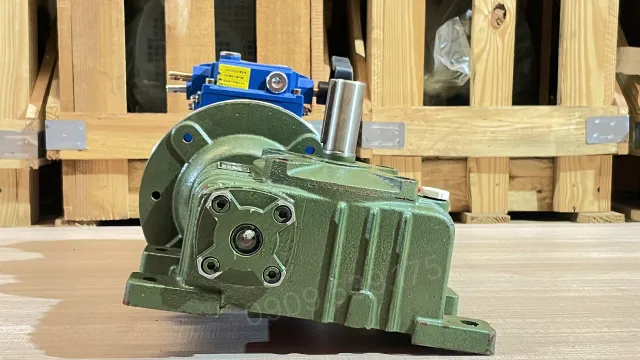

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) vỏ ngoài được làm từ gang hoặc nhôm đúc nguyên khối, giúp bảo vệ toàn bộ cơ cấu bên trong, tăng độ cứng và hạn chế rung khi vận hành. Các trục vào – trục ra, mặt bích và tai gá được bố trí hợp lý, thuận tiện cho việc lắp đặt, kết nối với motor và hệ thống máy móc khác. Hệ thống phớt dầu, ổ bi và khe thoáng thông gió tích hợp giúp thiết bị tản nhiệt hiệu quả, vận hành êm ái và kéo dài tuổi thọ toàn bộ cụm truyền động.

Cấu tạo hộp giảm tốc 3 cấp (2 UDL và 1 WPDO)

Hộp giảm tốc 3 cấp 2 UDL 1.5kW và WPDO 100 gồm bộ điều chỉnh tốc độ motor 1.5kW 2Hp kết hợp với hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100 tạo thành hệ thống truyền động 3 cấp nhỏ gọn và linh hoạt có cấu tạo như:

Cấu tạo bộ diều chỉnh:

• Hệ đĩa biến tốc: Bao gồm đĩa côn và đĩa ma sát, cho phép thay đổi tỉ số truyền liên tục để điều chỉnh tốc độ ra theo yêu cầu.
• Trục truyền lực chính: Trục vào nhận công suất từ motor, trục ra xuất tốc độ đã được điều chỉnh một cách ổn định và đều.
• Cơ cấu điều chỉnh tay quay: Núm vặn hoặc cần gạt tạo lực ép lên các đĩa, kiểm soát tốc độ nhanh – chậm linh hoạt theo nhu cầu vận hành.
• Vỏ bảo vệ & bộ ổ trục: Vỏ gang/nhôm bảo vệ toàn bộ cơ cấu; ổ bi và phớt dầu giữ chuyển động êm, giảm rung và tăng tuổi thọ thiết bị.

Cấu tạo của hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100:

• Cấp 1: Bộ điều chỉnh tốc độ cơ UDL dùng cơ cấu bánh răng hành tinh để thay đổi tốc độ linh hoạt và mượt mà.
• Cấp 2: Hộp giảm tốc trục vít cụ thể là hộp giảm tốc trục vít WPDO 70 ứng dụng truyền động trục vít bánh vít, tạo mô-men xoắn lớn và hoạt động êm.
• Hệ trục bạc đạn khớp nối đảm bảo sự liên kết chắc chắn giữa các tầng, giảm ma sát và giữ chuyển động ổn định.
• Thiết kế tương thích motor điện, dễ dàng ghép với động cơ 1 pha hoặc 3 pha để tạo thành cụm truyền động hoàn chỉnh.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Dưới đây là dữ liệu kỹ thuật chi tiết của từng thiết bị riêng lẻ tạo nên tổ hợp giảm tốc 3 cấp hoàn chỉnh này, giúp bạn dễ dàng đối chiếu và ứng dụng vào thiết kế dây chuyền sản xuất:

Thông số kỹ thuật bộ điều chỉnh tốc độ motor UDL 1.5kW

Điều tốc cơ UDL 1.5kW (2Hp) sở hữu dải biến thiên linh hoạt và kiểu bích tiêu chuẩn để dễ dàng lắp ghép đồng tâm. Cụ thể kích thước và khả năng làm việc của thiết bị được quy chuẩn như sau:

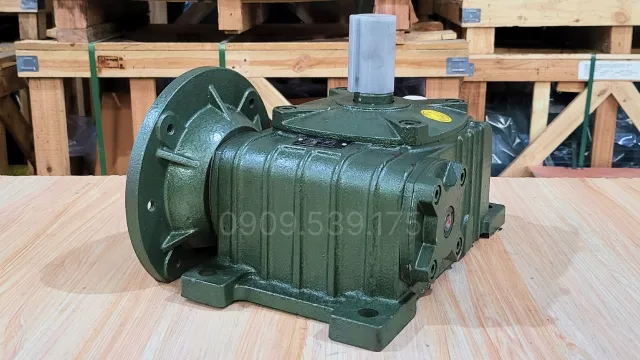

Thông số kỹ thuật hộp số giảm tốc WPDO 100

Chịu trách nhiệm ở cấp truyền động cuối cùng nhằm khuếch đại mô-men xoắn, hộp số giảm tốc trục vít WPDO 100 sở hữu kết cấu khung vỏ đầm chắc cùng kích thước trục tải tiêu chuẩn. Các thông số về mặt bích, đường kính trục và kích thước tổng thể được thể hiện rõ qua bảng dữ liệu dưới đây:

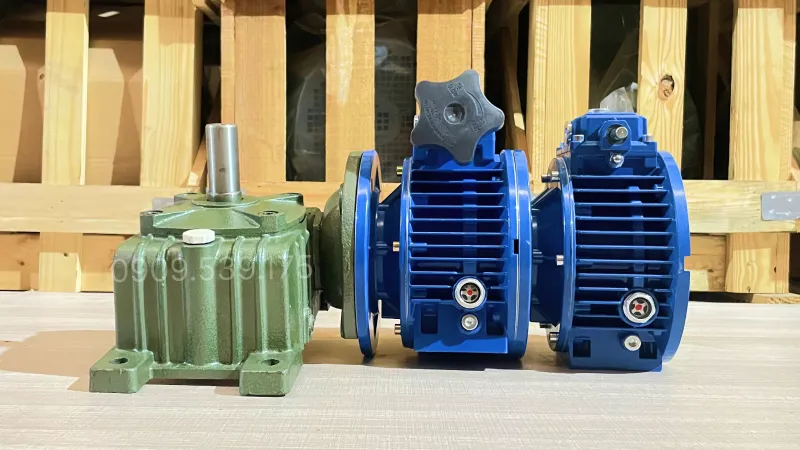

Ứng dụng hộp số 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) này được kết nối với động cơ điện (motor điện) rõ hơn là động cơ điện 3 pha – động cơ điện 3 pha 1.5kW 2Hp có những ứng dụng cho các ngành công nghiệp như:

• Băng tải sản xuất: hỗ trợ vận hành ổn định với tốc độ chậm và lực kéo lớn cho các dây chuyền chuyển hàng.
• Máy trộn và khuấy: đáp ứng yêu cầu mô-men xoắn cao để trộn vật liệu đặc, hóa chất hoặc thực phẩm.
• Hệ thống đóng gói: giữ tốc độ đồng đều giúp các cơ cấu kéo, ép, cuốn màng vận hành chính xác.
• Thiết bị nâng chuyển tải nhẹ: phù hợp cho cơ cấu nâng, xoay,  kéo chậm cần độ an toàn và lực đẩy ổn định.

Cách lắp hộp giảm tốc WPDO và 2 điều tốc cơ UDL tạo thành hộp số giảm tốc 3 cấp

Việc kết hợp 2 bộ điều tốc cơ UDL và 1 hộp số WPDO để tạo thành cụm truyền động 3 cấp đòi hỏi sự tỉ mỉ nhằm đảm bảo tính đồng tâm của hệ thống, giúp máy vận hành êm ái, giảm ma sát và không bị rung lắc. Dưới đây là quy trình lắp ráp chuẩn kỹ thuật gồm các bước sau:

• Chuẩn bị và vệ sinh thiết bị: 2 bộ điều tốc cơ UDL (loại mặt bích B5), 1 hộp giảm tốc WPDO, then (cavet), bulong, đai ốc phù hợp.
• Lắp ghép 2 bộ điều tốc cơ UDL với nhau: Xác định bộ UDL 1 (nhận lực từ motor) và bộ UDL 2 (truyền lực tiếp đi). Đưa trục cốt dương ở đầu ra của bộ UDL 1 khớp vào lỗ cốt âm ở đầu vào của bộ UDL 2. Áp sát hai mặt bích lại với nhau. Bắt bulong và tiến hành siết ốc theo nguyên tắc chéo góc (đối xứng). Việc siết đều tay giúp hai bộ UDL ép sát, đồng tâm tuyệt đối, tránh tình trạng bị vênh bích.
• Lắp cụm 2 UDL vào hộp giảm tốc WPDO 100: Lúc này, bạn đã có một cụm điều tốc kép. Tiến hành lấy trục cốt dương ở đầu ra của bộ UDL 2 căn chỉnh thẳng hàng với lỗ cốt âm trên mặt bích của hộp giảm tốc WPDO 100. Bắt đai ốc và siết chặt các bulong xung quanh bích mặt loa của hộp số WPDO 100. Phải đảm bảo khối thiết bị nối liền khối, cứng cáp.

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) là giải pháp truyền động đột phá, kết hợp hoàn hảo giữa khả năng tùy chỉnh tốc độ linh hoạt và sức kéo tải vượt trội. Nhờ kết cấu bền bỉ từ vỏ hợp kim nguyên khối cùng hệ thống truyền động bánh vít – đĩa ma sát tối ưu, thiết bị đáp ứng trọn vẹn những đòi hỏi khắt khe nhất của các hệ thống.

Mỗi dòng sản phẩm đều có những đặc điểm và ứng dụng riêng trong thực tế. Xem thêm video hộp giảm tốc và video tổng hợp sẽ giúp bạn dễ dàng hình dung và lựa chọn hơn.
