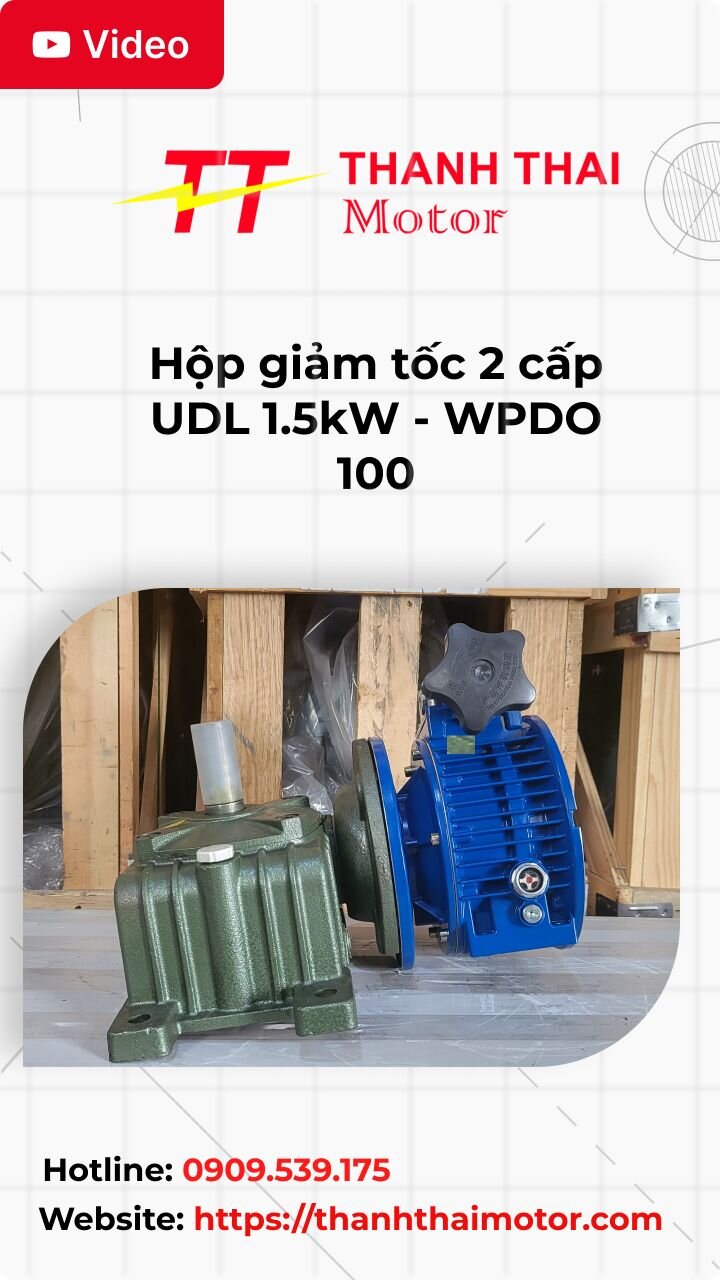

Hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100

Hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100 là dòng hộp giảm tốc (hộp số giảm tốc) với sự kết hợp hoàn hảo giữa bộ điều tốc cơ (UDL) và hộp giảm tốc trục vít. Thiết kế vỏ chắc chắn giúp thiết bị hoạt động bền bỉ trong môi trường làm việc liên tục. Bộ truyền động cho khả năng chạy êm, hạn chế rung ồn và giữ độ chính xác cao. Cấu trúc bên trong tối ưu giúp nâng cao hiệu suất và tuổi thọ sử dụng. Sản phẩm dễ lắp đặt, bảo trì thuận tiện và phù hợp với nhiều hệ thống truyền động khác nhau.

Thiết kế tổng quan hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100

Là dòng hộp giảm tốc 2 cấp được thiết kế chắc chắn, mang phong cách hiện đại, đảm bảo hoạt động ổn định trong môi trường làm việc liên tục. Vỏ hộp số được chế tạo từ hợp kim nhôm và gang đúc chính xác, giúp giảm trọng lượng, tản nhiệt nhanh và tăng độ bền cơ học. Lớp sơn tĩnh điện màu xanh công nghiệp giúp bảo vệ sản phẩm khỏi gỉ sét, bụi bẩn và hơi ẩm, đồng thời tăng tính thẩm mỹ.

Núm điều chỉnh tốc độ cơ học bố trí ở vị trí thuận tiện, giúp người vận hành dễ dàng thay đổi tốc độ quay mà không cần dừng máy hoặc ngắt điện, tạo thành cụm truyền động hai cấp gọn gàng, mạnh mẽ và hiệu suất cao. Cấu trúc đồng trục của WPDO giúp truyền lực ổn định, giảm rung lắc và tiếng ồn thấp, đảm bảo tuổi thọ làm việc dài lâu.

Cấu tạo hộp giảm tốc 2 cấp UDL – WPDO

Bộ điều chỉnh tốc độ Motor 1.5kW 2Hp được lắp trực tiếp với hộp giảm tốc trục vít WPDO 100, thiết bị hoạt động mạnh mẽ, giúp tăng mô-men xoắn đầu ra, đồng thời giảm kích thước tổng thể, thuận tiện lắp đặt ở nhiều vị trí. Dòng thiết bị này được lắp chung với động cơ điện (motor điện) tạo ra phản phẩm động cơ giảm tốc (motor giảm tốc) cụ thể hơn là lắp với động cơ điện 3 pha 5.5kW 7.5Hp và động cơ điện 3 pha 7.5kW 10Hp, với cấu tạo công năng mạnh mẽ và hoạt dộng êm ái hơn.

Là dòng hộp giảm tốc 2 cấp có cấu tạo được lắp từ hộp điều tốc cơ (UDL) kết hợp với hộp giảm tốc trục vít WPDO với thiết kế nhỏ gọn và độc đáo, cấu tạo bên trong được thiết kế tỉ mỉ, đảm bảo tính ổn định và hiệu quả khi làm việc:

• Bộ trục vít – bánh vít WPDO 100 được làm từ thép hợp kim tôi cứng, bánh vít bằng đồng thanh cao cấp, giúp truyền động êm, giảm ma sát và nâng cao tuổi thọ.
• Trục vào của UDL nhận công suất từ motor, còn trục ra của WPDO cho mô-men xoắn lớn, tốc độ ổn định.
• Núm điều tốc cơ học cho phép điều chỉnh nhanh – chậm tùy theo nhu cầu thực tế.
• Ốc thông hơi và nắp dầu giúp cân bằng áp suất, giảm nhiệt, bảo vệ dầu bôi trơn, góp phần tăng tuổi thọ thiết bị.
• Nhờ cấu trúc chắc chắn và vật liệu cao cấp, hộp giảm tốc UDL – WPDO 100 hoạt động bền bỉ, ổn định, ít hư hỏng và dễ dàng bảo trì trong suốt quá trình sử dụng.

Thông số kỹ thuật hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100

Sự kết hợp hài hòa giữa các thông số cơ khí chuẩn xác của cả WPDO 100 và UDL 1.5kW đã tạo nên một cụm truyền động đa năng, sẵn sàng đáp ứng hoàn hảo cho nhiều ứng dụng thực tế trong sản xuất.

Thông số kỹ thuật hộp số giảm tốc WPDO 100

Để hiểu rõ hơn về khả năng chịu tải và cấu trúc của cụm thiết bị này, trước hết chúng ta hãy cùng đi sâu vào các thông số kỹ thuật chi tiết của phần hộp số trục vít WPDO 100 ngay dưới đây.

Thông số kỹ thuật bộ điều chỉnh tốc độ motor UDL 1.5kW

Bên cạnh phần hộp số chịu tải mạnh mẽ, khả năng thay đổi tốc độ linh hoạt của toàn bộ hệ thống chính là bộ điều tốc cơ học UDL 1.5kW với các thông số chi tiết sau.

Ứng dụng hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100

• Nhờ khả năng điều tốc linh hoạt và mô-men xoắn lớn, UDL – WPDO 100 được ứng dụng rộng rãi trong nhiều ngành nghề.
• Băng tải, băng chuyền, hệ thống vận chuyển hàng hóa công nghiệp.
• Máy khuấy, máy trộn, máy nghiền, máy sấy trong ngành thực phẩm, dược phẩm, hóa chất.
• Máy đóng gói, máy chiết rót, máy dán tem trong dây chuyền tự động hóa.
• Máy in, máy dệt, máy gia công gỗ, máy cắt và máy uốn kim loại.
• Thiết bị nâng hạ, bàn xoay, băng tải con lăn, robot công nghiệp.
• Hệ thống xử lý nước, thiết bị nông nghiệp, và các dây chuyền yêu cầu thay đổi tốc độ thường xuyên.

Hướng dẫn cách lắp hộp số trục vít WPDO và điều tốc cơ UDL tạo thành hộp giảm tốc 2 cấp

Để đảm bảo cụm truyền động 2 cấp UDL – WPDO 100 vận hành êm ái, đạt hiệu suất tối đa và không bị rò rỉ dầu, quá trình lắp ráp cần tuân thủ theo 3 bước sau:

Bước 1: Chuẩn bị

• Lau sạch bụi bẩn trên trục vào của hộp số WPDO và trục ra của bộ điều tốc UDL (đảm bảo chuẩn khớp trục 24mm).
• Đặt cá then (lavet) vào đúng rãnh, sau đó thoa một lớp mỡ bôi trơn mỏng lên trục để chống kẹt và giúp việc lắp ráp mượt mà hơn.

Bước 2: Kết nối mặt bích

• Căn thẳng hàng rãnh then, nhẹ nhàng đẩy bộ điều tốc UDL vào mặt bích của hộp số WPDO cho đến khi hai mặt bích áp sát khít vào nhau.
• Lưu ý: Đẩy đều tay, tuyệt đối không dùng búa đóng mạnh trực tiếp để tránh làm bể vòng bi hoặc hư hại cấu trúc bên trong.

Bước 3: Siết chặt bu-lông

• Bắt 4 bu-lông vào các lỗ mặt bích và siết chặt theo đường chéo đối xứng để lực ép đều nhau, tránh bị vênh gây rò rỉ dầu.
• Gắn ốc thông hơi vào vị trí trên cùng của hộp số để tản nhiệt, cân bằng áp suất, sau đó quay thử trục bằng tay trước khi cấp điện vận hành.

Hộp giảm tốc 2 cấp UDL 1.5kW – WPDO 100 là giải pháp truyền động toàn diện cho các hệ thống cần điều chỉnh tốc độ chính xác, mô-men xoắn cao và vận hành ổn định.
Sản phẩm không chỉ giúp tăng năng suất làm việc, mà còn giảm chi phí vận hành, kéo dài tuổi thọ thiết bị, là lựa chọn tối ưu cho doanh nghiệp sản xuất và các nhà máy công nghiệp hiện đại.
