Động cơ điện 3 pha 5.5kW 7.5Hp

Động cơ điện 3 pha 5.5kW 7.5Hp là thiết bị công suất lớn, được thiết kế để phục vụ trong các môi trường làm việc liên tục, đòi hỏi mô-men xoắn mạnh và độ ổn định cao. Sản phẩm được sản xuất theo công nghệ Đức thuộc dòng động cơ điện 3 pha trên 3.7kW, đảm bảo hiệu suất hoạt động tối ưu, tiết kiệm điện năng và tuổi thọ bền bỉ. Với khả năng tương thích cao và dễ dàng kết hợp với các thiết bị như, máy bơm nước, băng tải,… giúp nâng cao hiệu quả vận hành trong công nghiệp.

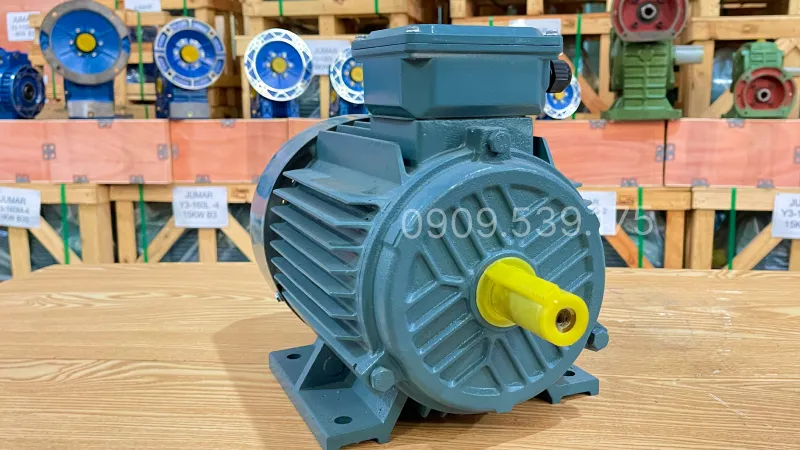

Thiết kế tổng quan về động cơ điện 3 pha 5.5kW 7.5Hp

Động cơ điện 3 pha (motor điện 3 pha) có thiết kế mạnh mẽ và chắc chắn, phù hợp với các ứng dụng công nghiệp yêu cầu hiệu suất cao. Vỏ ngoài của động cơ điện (motor điện) được chế tạo từ vật liệu gang hoặc nhôm đúc nguyên khối, giúp bảo vệ các bộ phận bên trong và đồng thời có khả năng tản nhiệt tốt trong suốt quá trình hoạt động. Với các cuộn dây được quấn bằng đồng chất lượng cao, động cơ đảm bảo hiệu quả truyền tải điện năng tối ưu, đồng thời giảm thiểu tổn thất điện năng.

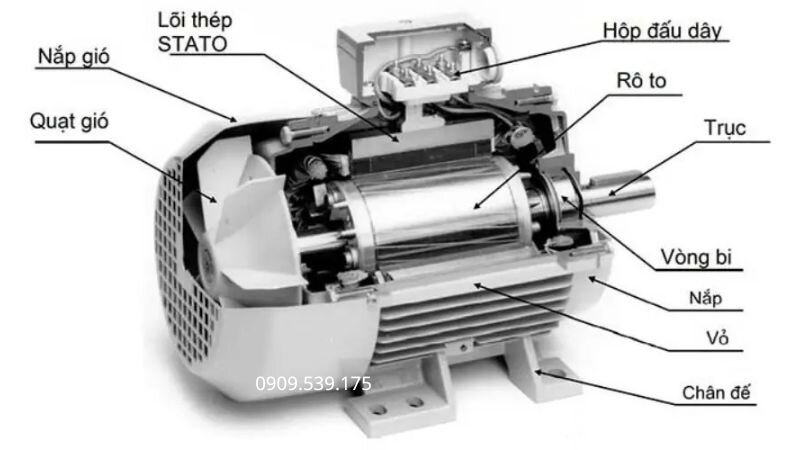

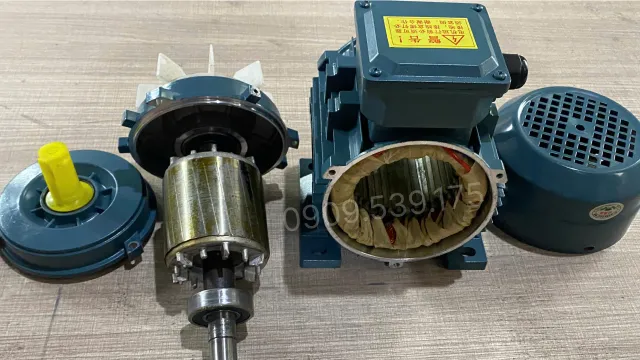

Cấu tạo bên trong động cơ điện 3 pha

Động cơ điện 3 pha 5.5kW 7.5Hp được quấn bằng dây đồng 100%, với cấu tạo bên ngoài bằng vỏ nhôm giúp làm mát động cơ và tăng tuổi thọ cho sản phẩm.

• Vỏ động cơ: Là lớp khung bên ngoài có nhiệm vụ bảo vệ các bộ phận bên trong khỏi tác động từ môi trường. Bộ phận này thường được làm từ gang hoặc nhôm đúc, vừa đảm bảo độ chắc chắn vừa giúp hỗ trợ khả năng thoát nhiệt khi motor làm việc liên tục. Tùy từng thiết kế, tụ điện có thể được đặt trong hộp đấu dây hoặc bố trí ở vị trí riêng trên thân động cơ.
• Stator (phần đứng yên): Là cụm chi tiết cố định gồm lõi thép từ và hệ thống dây quấn bằng đồng. Khi dòng điện chạy qua cuộn dây, stator tạo ra từ trường quay, đóng vai trò quan trọng trong quá trình tạo chuyển động cho động cơ.
• Rotor (phần chuyển động): Được đặt bên trong lòng stator, có nhiệm vụ tiếp nhận tác động của từ trường để tạo ra chuyển động quay. Cấu tạo rotor thường sử dụng dạng lồng sóc giúp động cơ vận hành ổn định, bền bỉ và ít cần bảo dưỡng.
• Trục động cơ: Được liên kết trực tiếp với rotor, có chức năng truyền mô-men xoắn ra bên ngoài để dẫn động các thiết bị như hộp số giảm tốc, bánh đai hoặc máy móc công nghiệp.
• Bạc đạn (vòng bi): Được bố trí ở hai đầu trục nhằm hỗ trợ quá trình quay của rotor, giảm ma sát giữa các chi tiết cơ khí, giúp motor vận hành nhẹ nhàng, giảm tiếng ồn và nâng cao độ bền sử dụng.

Phân loại động cơ điện 3 pha 5.5kW 7.5Hp gồm bao nhiêu cực?

Theo tốc độ vòng tua thì dòng motor 3 pha 5.5kW 7.5Hp được chia thành 4 loại sau:

Motor điện 5.5kW 7.5Hp 3 pha 2 cực (2poles) (2.800 – 3.000 vòng/phút)

Động cơ có tốc độ quay cao, đáp ứng tốt các ứng dụng yêu cầu vòng tua lớn. Tuy nhiên, lực mô-men tại thời điểm khởi động không quá mạnh, do đó sẽ phù hợp hơn với các tải nhẹ hoặc tải có điều kiện khởi động thuận lợi.

Thông số kỹ thuật

Ứng dụng

• Thiết bị cắt tỉa và chăm sóc cây xanh: Cung cấp công suất vận hành cho các loại máy móc phục vụ việc cắt cỏ, vệ sinh và bảo dưỡng khu vực sân vườn, cảnh quan.
• Máy phun tưới và xử lý nông nghiệp: Được ứng dụng để truyền động cho các thiết bị phun thuốc, phun phân bón, hỗ trợ nâng cao hiệu quả trong quá trình chăm sóc cây trồng.
• Máy chế biến thức ăn gia súc: Giúp vận hành các thiết bị nghiền, trộn và xử lý nguyên liệu chăn nuôi, đáp ứng nhu cầu sản xuất trong trang trại và cơ sở chế biến.

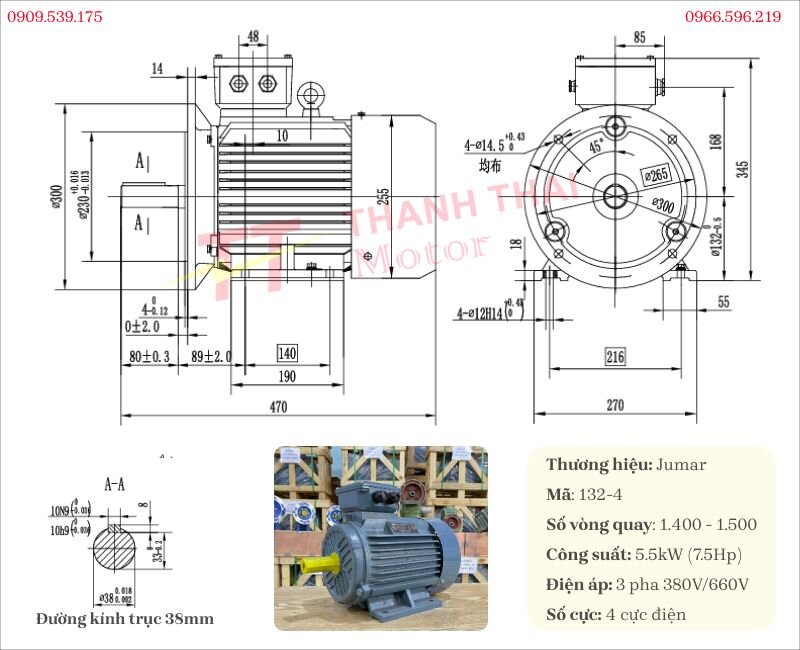

Motor điện 5.5kW 7.5Hp 3 pha 4 cực (4poles) (1.400 – 1.500 vòng/phút)

Với tốc độ vận hành lớn, động cơ cho khả năng quay nhanh và hiệu suất làm việc ổn định.

Thông số kỹ thuật

Ứng dung

• Máy móc phục vụ làm vườn: Được ứng dụng để cung cấp lực kéo và truyền động cho các thiết bị chăm sóc cây cối, cắt tỉa cỏ và duy trì cảnh quan xanh.
• Thiết bị phun xịt trong nông nghiệp: Hỗ trợ vận hành các dòng máy phun thuốc, phun nước tưới hoặc dung dịch chăm sóc cây trồng, giúp quá trình canh tác thuận tiện hơn.
• Máy xử lý nguyên liệu chăn nuôi: Cung cấp khả năng vận hành cho các thiết bị nghiền, xay và phối trộn thức ăn, phục vụ nhu cầu sản xuất trong ngành chăn nuôi.

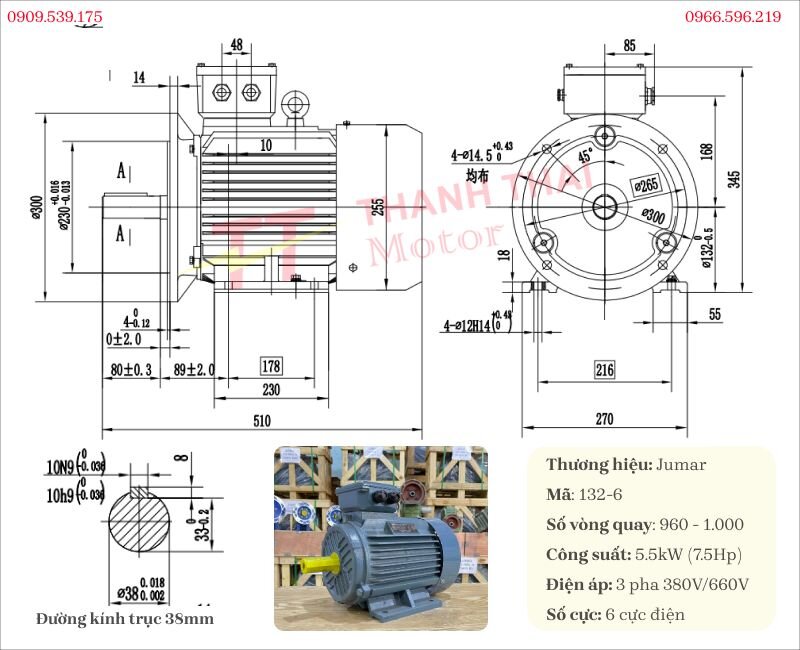

Mô tơ điện 5.5kW 7.5Hp 3 pha 6 cực (6poles) (900 – 1.000 vòng/phút)

Lực kéo (mô-men xoắn) cực kỳ mạnh mẽ ngay từ khi khởi động.

Thông số kỹ thuật

Ứng dụng

• Bàn xoay giới thiệu sản phẩm: Được lắp đặt cùng bộ truyền động giảm tốc nhằm tạo ra chuyển động quay đều, giúp sản phẩm trưng bày xoay liên tục và thu hút sự chú ý.
• Thiết bị sản xuất và chế biến thực phẩm: Ứng dụng trong các loại máy trộn, máy nhào, máy tạo hình và dây chuyền chế biến, đáp ứng yêu cầu vận hành ổn định trong môi trường sản xuất.
• Cơ cấu nâng chuyển hàng hóa nhỏ: Sử dụng trong các hệ thống nâng hạ, tời kéo mini và thiết bị di chuyển vật liệu nhẹ, hỗ trợ quá trình vận chuyển thuận tiện và hiệu.

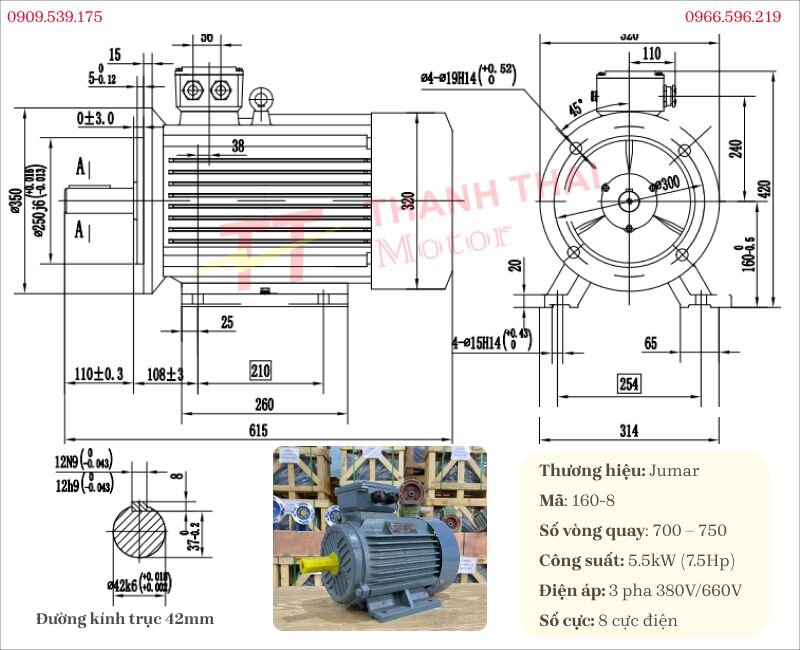

Motor điện 3 pha 5.5kw 7.5hp 8 cực (8poles) (700 – 750 vòng/phút)

Thường có kích thước xác máy to và nặng hơn nhiều so với các dòng khác, với thiết kế vỏ được là bằng gang.

Thông số kỹ thuật

Ứng dụng

• Hệ thống cấp nguyên liệu tự động: Được ứng dụng để điều khiển các bộ phận nạp, đẩy và phân phối nguyên vật liệu vào dây chuyền sản xuất, giúp quá trình vận hành diễn ra liên tục và chính xác.
• Máy cuộn và quấn dây điện: Hỗ trợ truyền động cho cơ cấu cuốn dây, điều chỉnh tốc độ quay ổn định, phù hợp với các hoạt động sản xuất và bảo trì thiết bị điện.
• Thiết bị in ấn công nghiệp nhỏ: Được sử dụng để vận hành các bộ phận cấp giấy, kéo giấy và cơ cấu ép in, đảm bảo quá trình in diễn ra đồng đều, hiệu quả.

Tùy theo từng loại máy móc, hệ thống sẽ có những tiêu chí riêng về mức công suất, tốc độ quay và khả năng chịu tải. Để lựa chọn được động cơ kết hợp hộp giảm tốc phù hợp, quý khách hãy liên hệ 0909.539.175. Thành Thái Motor sẵn sàng tư vấn giải pháp tối ưu, đáp ứng hiệu quả yêu cầu vận hành và điều kiện làm việc thực tế.

Động cơ điện 3 pha 5.5kW 7.5Hp có thể kết hợp với sản phẩm nào?

Động cơ điện 3 pha 5.5kW 7.5Hp là dòng motor có công suất mạnh, thường được ứng dụng trong các hệ thống máy móc công nghiệp như băng tải, máy khuấy, máy trộn, máy nghiền và các thiết bị cần khả năng vận hành ổn định trong thời gian dài. Để điều chỉnh tốc độ quay và tăng mô-men xoắn đầu ra, động cơ có thể kết hợp với nhiều loại hộp giảm tốc phù hợp.

Một số dòng hộp giảm tốc có thể kết hợp:

Hộp giảm tốc trục vít: Có thể sử dụng với các dòng WPS, WPA, WPX, WPO, WPDS, WPDX, WPDO, WPDA và NMRV kích thước lớn. Loại hộp số này phù hợp với các hệ thống cần tốc độ đầu ra thấp, chuyển động ổn định và khả năng giảm tốc cao.

Hộp giảm tốc bánh răng công nghiệp: Bao gồm các dòng R (trục thẳng), F (trục song song) và S (trục vuông góc). Đây là lựa chọn phù hợp cho các máy móc yêu cầu tải nặng, hiệu suất truyền động tốt và khả năng làm việc liên tục.

Các thiết bị hỗ trợ đi kèm motor 5.5kW 7.5Hp:

• Khớp nối và bộ truyền động puly: Được lựa chọn dựa trên kích thước trục động cơ, thường sử dụng các loại trục 38mm hoặc 42mm để đảm bảo liên kết chắc chắn giữa motor và máy móc.
• Bộ thắng từ động cơ: Có thể kết hợp với các dòng thắng từ sử dụng trục 38mm, 42mm, giúp kiểm soát tốc độ dừng và tăng tính an toàn trong quá trình vận hành.

Việc lựa chọn đúng loại hộp giảm tốc, tỷ số truyền và phụ kiện đi kèm sẽ giúp động cơ điện 3 pha 5.5kW 7.5Hp hoạt động hiệu quả hơn, đáp ứng tốt yêu cầu tải và kéo dài tuổi thọ cho toàn bộ hệ thống truyền động.

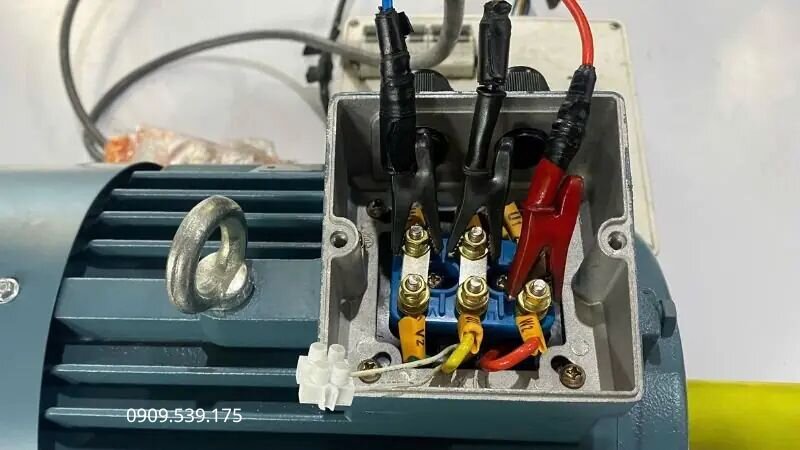

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Tháo nắp hộp cực động cơ

Trước khi thực hiện đấu nối, hãy ngắt hoàn toàn nguồn điện cấp cho motor. Dùng tua vít hoặc cờ lê phù hợp để mở nắp hộp cực. Bên trong hộp đấu dây sẽ chứa các đầu nối và sơ đồ hướng dẫn giúp người dùng xác định phương án đấu dây chính xác.

Bước 2: Kiểm tra sơ đồ và nhận biết các đầu dây

Quan sát tem kỹ thuật hoặc sơ đồ được bố trí trong hộp cực của động cơ. Các đầu dây thường được đánh dấu U1, V1, W1 và U2, V2, W2. Việc xác định đúng ký hiệu sẽ giúp quá trình đấu nối diễn ra thuận lợi và đúng tiêu chuẩn kỹ thuật.

Bước 3: Tiến hành kết nối nguồn điện 3 pha

Đưa các dây pha từ nguồn điện vào các cọc đấu tương ứng theo sơ đồ quy định. Sau khi hoàn tất, cần siết chặt các điểm tiếp xúc để đảm bảo khả năng dẫn điện ổn định và hạn chế các sự cố do lỏng mối nối gây ra.

Một số lưu ý quan trọng khi đấu dây motor 3 pha:

• Đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi thao tác.
• Đấu nối đúng theo sơ đồ của nhà sản xuất cung cấp.
• Kiểm tra kỹ các đầu dây và vị trí cầu nối trước khi cấp điện.
• Sau khi lắp đặt, nên vận hành thử để kiểm tra chiều quay và độ ổn định của động cơ.

Video hướng dẫn đấu dây động cơ điện 3 pha đơn giản cung cấp quy trình thực hiện chi tiết từ khâu nhận biết đầu dây đến hoàn thiện đấu nối thực tế. Nội dung video động cơ điện được trình bày trực quan, dễ theo dõi, giúp người dùng thực hiện đúng kỹ thuật, nâng cao độ an toàn và đảm bảo động cơ hoạt động hiệu quả. Đừng quên theo dõi các video chia sẻ từ Thành Thái Motor để cập nhật thêm nhiều kiến thức hữu ích về động cơ điện, hộp giảm tốc và hệ thống truyền động công nghiệp. Xem nhiều hơn thông qua video tổng hợp.
