Động cơ điện có phanh 1.5kW 2Hp

Động cơ điện có phanh 1.5kW 2Hp là một trong những loại động cơ điện (motor điện) phổ biến, với công suất 1.5kW (tương đương 2 mã lực), được thiết kế đặc biệt với tính năng thắng từ (phanh từ) giúp động cơ dừng lại nhanh chóng và an toàn. Nằm trong phân khúc động cơ điện dưới 3.7kW và được ứng dụng phổ biến trong nhiều lĩnh vực cơ khí chế tạo như thang vận tời hàng, cầu trục nâng hạ, băng tải, …

Thiết kế của động cơ điện có phanh 1.5kW 2Hp như thế nào?

Động cơ điện có phanh (motor có thắng) được cấu tạo với vỏ ngoài làm từ hai chất liệu vỏ gang và vỏ nhôm, Vỏ động cơ được sơn lớp sơn tĩnh điện màu xanh, có khả năng chống ăn mòn và bảo vệ động cơ khỏi các tác nhân từ môi trường bên ngoài như bụi bẩn, độ ẩm, hay các hóa chất công nghiệp. Phía sau động cơ được trang bị cánh quạt làm mát giúp duy trì nhiệt độ ổn định trong suốt quá trình hoạt động.

Đặc biệt, động cơ còn được gắn thêm phanh từ, giúp động cơ dừng lại nhanh chóng và an toàn, giúp bảo vệ hệ thống máy móc và đảm bảo an toàn cho người sử dụng.

Cấu tạo động cơ điện có phanh 1.5kW 2Hp

Động cơ điện có phanh 1.5kW 2Hp bao gồm:

• Stator (Phần tĩnh): Stator là bộ phận cố định của động cơ, đóng vai trò quan trọng trong việc tạo ra từ trường, gồm các cuộn dây đồng nguyên chất 100% quấn quanh lõi thép và bọc bởi lớp giấy cách điện.
• Rotor (Phần quay): Rotor là bộ phận quay quanh trục động cơ. Khi Stator tạo ra từ trường, rotor sẽ chịu tác động từ trường và bắt đầu quay. Lực momen xoắn được tạo ra do sự chuyển động của rotor.
• Phanh từ (Thắng từ): Phanh từ được gắn trực tiếp vào phía sau động cơ. Khi động cơ ngừng hoạt động, phanh từ sẽ làm việc để dừng động cơ một cách nhanh chóng và an toàn, giúp giảm thời gian dừng động cơ và bảo vệ hệ thống khỏi các tác động không mong muốn.
• Đĩa ma sát: Bộ phận chịu ma sát làm từ vật liệu hữu cơ chịu nhiệt, có rãnh thoát nhiệt trên bề mặt.

Động cơ điện có phanh 1.5kW 2Hp có những loại nào?

Dòng máy 1.5kW 2Hp có phanh cung cấp bốn dải tốc độ vòng tua cơ bản, phù hợp với nhiều thiết kế truyền động cơ khí. Thông số kỹ thuật chi tiết như sau.

Motor có phanh 1.5kW 2Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Thiết bị quay với vận tốc cao, phục vụ các cơ cấu cần phản hồi nhanh và dừng dứt khoát tại vòng tua lớn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống cưa mâm trượt quy mô nhỏ cần hãm lưỡi cắt ngay lập tức.
• Cơ cấu đẩy phôi tự động tốc độ cao trong xưởng cơ khí gia công.
• Trục chính quay dao cắt biên yêu cầu dừng phanh ngay khi xong chu trình.

Motor có phanh 1.5kW 2Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Dải tốc độ thông dụng mang lại lực kéo bền bỉ cùng khả năng hãm phanh êm ái cho mức tải vừa.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Băng chuyền chuyển hàng hóa cần dừng đúng vị trí trạm quét mã vạch.
• Thang tời thực phẩm nâng hạ giữa các tầng trong xưởng chế biến.
• Máy đóng gói định lượng yêu cầu ngắt trục chính xác khối lượng thành phẩm.

Motor có phanh 1.5kW 2Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Thiết bị được giảm vòng tua để tăng sức kéo, phù hợp hãm phanh tải trọng vật chất có độ đầm chắc.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trục cuốn cáp của các thiết bị tời nâng trong kho bãi quy mô vừa.
• Băng tải dốc vận chuyển vật liệu cần chống trôi ngược khi cúp điện.
• Cơ cấu kéo gầu tải khối lượng khá tại trạm trộn bê tông cỡ nhỏ.

Motor có phanh 1.5kW 2Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Dòng máy quay chậm sinh lực kéo ban đầu lớn đi kèm hệ thống khóa trục kiên cố.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Cổng trục nhà xưởng yêu cầu vận tốc di chuyển chậm và định vị an toàn.
• Bàn xoay cố định chi tiết hàn tự động yêu cầu độ chính xác góc quay cao.
• Cơ cấu nâng hạ sàn thao tác trong xưởng lắp ráp thiết bị cơ khí.

Động cơ điện có phanh 1.5kW 2Hp kết hợp hộp giảm tốc nào

Để tinh chỉnh tỷ số truyền, kỹ thuật viên thường ghép nối máy 1.5kW với các bộ hộp giảm tốc (hộp số giảm tốc) cơ khí chuyên dụng.

• Hộp giảm tốc bánh răng: Các mã K37, K47 hoặc R37, R47 ngâm dầu chuyên dùng cho hệ thống băng chuyền có rủi ro va đập.
• Hộp giảm tốc trục vít vỏ gang: Các mã WPA, WPS size 60 hoặc size 70 phục vụ thiết bị nâng hạ tời kéo cơ bản.
• Khớp nối truyền động: Khuyến khích dùng khớp nối mặt bích hoặc khớp nối đệm cao su để triệt tiêu chấn động dội ngược khi phanh hoạt động.

Hướng dẫn cách đấu điện cho động cơ có phanh

Motor 3 pha có thắng từ dùng hệ thống phanh điện từ để giữ trục khi dừng máy. Khi đấu dây cần làm đúng sơ đồ để tránh sai kết nối giữa phần động cơ và phần phanh.

Bước 1: Kiểm tra thông số

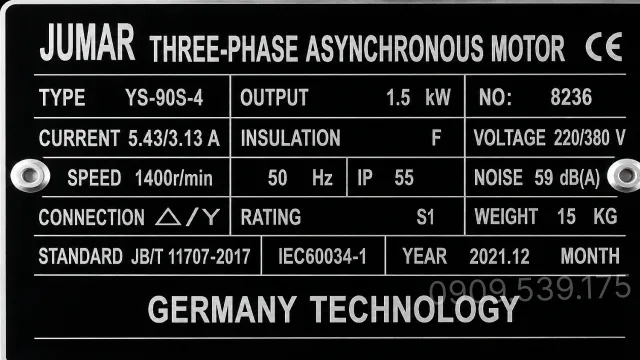

Kiểm tra thông số trên nhãn motor như điện áp, công suất và dòng điện định mức. Với motor có thắng từ, cần kiểm tra thêm điện áp cuộn phanh để chọn nguồn cấp phù hợp. Có thể xem trực tiếp video động cơ điện để nắm cách đọc các thông số cơ bản trên motor.

Bước 2: Mở hộp đấu dây

Tháo nắp hộp cực để kiểm tra bên trong. Khu vực này thường có các đầu dây stator, đầu cấp nguồn và bộ chỉnh lưu phục vụ cho hệ thống thắng từ.

Bước 3: Xác định đầu dây

Dựa vào sơ đồ đấu nối của nhà sản xuất để xác định các đầu U, V, W và các đầu liên quan đến mạch phanh. Không đấu dây khi chưa xác định rõ từng đầu.

Bước 4: Đấu dây nguồn

Kết nối nguồn vào các đầu U, V, W theo sơ đồ. Sau khi đấu xong cần kiểm tra lại các điểm siết dây và tiếp xúc để tránh lỏng dây hoặc tiếp xúc kém.

Bước 5: Kiểm tra vận hành

Cấp điện để kiểm tra hoạt động của motor và thắng từ. Nếu phanh không nhả hoặc motor chạy không đúng trạng thái thì cần kiểm tra lại mạch điện và các đầu nối.

Ngoài nội dung đấu dây, có thể vào mục video tổng hợp của Thành Thái Motor để xem thêm các nội dung về động cơ điện, cách kiểm tra và xử lý sự cố. Đây là trang tập hợp nhiều video theo từng chủ đề kỹ thuật khác nhau, không phải video hướng dẫn đấu dây riêng lẻ.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
