Động cơ điện có phanh 2.2kW 3Hp

Động cơ điện có phanh 2.2kW 3Hp là một trong những loại động cơ điện (motor điện) phổ biến, với công suất 2.2kW (tương đương 3 mã lực), được thiết kế đặc biệt kết hợp thắng từ (phanh từ) giúp động cơ dừng lại nhanh chóng và không di chuyển được. Thuộc phân khúc động cơ điện dưới 3.7kW được ứng dụng phổ biến trong nhiều lĩnh vực cơ khí chế tạo như thang vận tời hàng, cầu trục nâng hạ, băng tải, …

Thiết kế của động cơ điện có phanh 2.2kW 3Hp như thế nào?

Động cơ điện có phanh (motor có thắng) được cấu tạo bên ngoài làm từ chất liệu vỏ gang và vỏ nhôm và được sơn lớp sơn tĩnh điện màu xanh, có khả năng chống tác nhân từ bên ngoài như mưa, bụi bẩn, các chất ăn mòn, … Phía sau động cơ được gắn cánh quạt làm mát cho động cơ giúp duy trì nhiệt độ ổn định trong suốt quá trình hoạt động.

Đặc biệt, động cơ còn được gắn thêm phanh từ, giúp động cơ dừng hẳn lại một cách nhanh chóng và an toàn, giúp máy móc hoạt động đúng cách và đảm bảo an toàn cho người sử dụng.

Cấu tạo của động cơ điện có phanh 2.2kW 3Hp

Tổng thể thiết bị là sự liên kết đồng bộ giữa các chi tiết truyền động cơ khí và hệ thống khóa trục điện từ.

• Stator: Khối từ tĩnh được ép chặt từ các lá thép kỹ thuật, chứa cuộn dây quấn bằng đồng nguyên chất có lớp cách điện chịu nhiệt độ cao chuẩn F.
• Rotor: Trục lồng sóc đúc nguyên khối, trải qua công đoạn cân bằng động kỹ thuật số giúp thiết bị chạy êm và không phát sinh lực ly tâm gây rung lắc.
• Phanh điện từ: Cụm hãm lắp đặt ngay đuôi cốt trục, chứa cuộn từ, đĩa ma sát và lò xo nén cơ học, có nhiệm vụ khóa chặt chuyển động ngay khi hệ thống bị ngắt điện.
• Vòng bi: Ổ bi công nghiệp chịu lực xuyên tâm tốt, tích hợp sẵn phớt che bụi và mỡ bôi trơn chuyên dụng.
• Quạt làm mát: Cánh quạt nhựa chịu nhiệt gắn phía sau nắp bảo vệ phanh, làm nhiệm vụ hút gió thổi dọc theo các gờ tản nhiệt.

Động cơ điện có phanh 2.2kW 3Hp có những loại nào?

Thiết bị 2.2kW 3Hp có phanh được cung cấp với bốn tùy chọn vận tốc vòng tua, phù hợp cho nhiều tỷ số truyền khác nhau của hệ thống cơ khí. Thông số kỹ thuật chi tiết được trình bày ngay bên dưới.

Motor có phanh 2.2kW 3Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Thiết bị cung cấp tốc độ quay lớn, phục vụ các cơ cấu cần sự phản hồi nhanh nhẹn và hãm dừng dứt khoát tại vòng tua cao.

Thông số kỹ thuật:

• Hệ thống máy cắt gỗ công nghiệp quy mô nhỏ cần khóa lưỡi cưa ngay lập tức.
• Cơ cấu đẩy phôi tự động có tốc độ làm việc cao trong xưởng gia công cơ khí.
• Trục chính quay dao cắt biên yêu cầu hãm phanh ngay khi kết thúc chu trình.

Motor có phanh 2.2kW 3Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Tốc độ thông dụng mang lại lực kéo bền bỉ cùng khả năng hãm phanh mượt mà cho các mức tải vừa phải.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống băng tải chuyển hàng hóa cần dừng đúng vị trí trạm quét mã vạch.
• Thang tải thực phẩm nâng hạ giữa các tầng trong cơ sở chế biến.
• Máy đóng gói định lượng yêu cầu ngắt trục chính xác khối lượng thành phẩm.

Motor có phanh 2.2kW 3Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Thiết bị được giảm vòng tua để gia tăng sức kéo, phù hợp hãm phanh các tải trọng vật chất có độ đầm chắc.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trục cuốn cáp của các cụm tời nâng hạ thiết bị trong kho bãi quy mô vừa.
• Băng tải dốc vận chuyển vật liệu xây dựng cần chống trôi ngược khi cúp điện.
• Cơ cấu kéo gầu tải khối lượng khá tại các trạm trộn bê tông cỡ nhỏ.

Motor có phanh 2.2kW 3Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Dòng máy chạy chậm sinh lực kéo ban đầu rất tốt đi kèm cơ cấu khóa trục kiên cố.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống cổng trục nhà xưởng yêu cầu vận tốc di chuyển chậm và định vị an toàn.
• Bàn xoay cố định chi tiết hàn tự động yêu cầu độ chính xác góc quay cao.
• Cơ cấu nâng hạ sàn thao tác trong các xưởng lắp ráp thiết bị điện tử.

Động cơ điện có phanh 2.2kW 3Hp kết hợp hộp giảm tốc nào

Để tinh chỉnh tỷ số truyền, kỹ thuật viên thường ghép nối máy 2.2kW với các bộ hộp giảm tốc (hộp số giảm tốc) cơ khí chuyên dụng cho tải trung bình.

• Hộp giảm tốc bánh răng tải nặng: Các mã K47, K57 hoặc R47, R57 ngâm dầu chuyên dùng cho hệ thống băng chuyền có rủi ro va đập.
• Hộp giảm tốc trục vít vỏ gang: Các mã WPA, WPS size 70 hoặc size 80 phục vụ thiết bị nâng hạ tời kéo cơ bản.
• Khớp nối truyền động: Khuyến khích dùng khớp nối mặt bích hoặc khớp nối đệm cao su để triệt tiêu chấn động dội ngược khi phanh hoạt động.

Hướng dẫn đấu điện cho động cơ điện có phanh

Motor 3 pha có thắng từ dùng cơ cấu phanh điện từ để giữ trục khi dừng máy. Trước khi đấu dây, cần hiểu cấu tạo motor và mạch phanh để tránh đấu sai.

Bước 1: Kiểm tra thông số

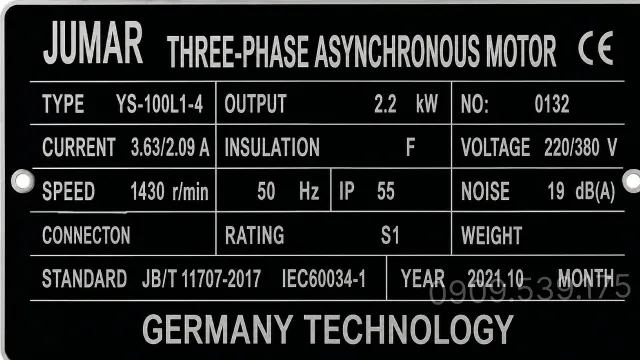

Kiểm tra thông số trên nhãn motor gồm điện áp, công suất và dòng định mức. Với motor có thắng từ, cần kiểm tra thêm thông số cuộn phanh để chọn nguồn cấp phù hợp. Xem ngay video động cơ điện để biết cách đọc các thông số này.

Bước 2: Mở hộp cực

Tháo nắp hộp cực để kiểm tra các đầu dây bên trong. Khu vực này thường có dây stator, đầu nối nguồn và bộ chỉnh lưu của hệ thống thắng từ.

Bước 3: Xác định đầu nối

Dựa vào sơ đồ điện đi kèm motor để xác định các đầu U, V, W và các đầu liên quan đến mạch phanh. Không đấu khi chưa xác định đúng chức năng từng đầu dây.

Bước 4: Đấu dây nguồn

Đấu dây nguồn vào các đầu U, V, W theo sơ đồ. Sau khi đấu xong, kiểm tra lại các điểm siết dây và tiếp xúc để tránh lỏng hoặc tiếp xúc kém.

Bước 5: Kiểm tra hoạt động

Cấp điện và kiểm tra motor chạy và thắng từ hoạt động đúng trạng thái. Nếu phanh không nhả hoặc motor hoạt động không ổn định thì kiểm tra lại nguồn cấp và đấu nối.

Ngoài phần đấu dây, truy cập mục video tổng hợp của Thành Thái Motor để xem thêm các nội dung về động cơ điện, cách kiểm tra và xử lý lỗi. Đây là trang chứa nhiều video khác nhau, không phải một video hướng dẫn đấu dây.
