Động cơ điện 3 pha 7.5kW 10Hp

Động cơ điện 3 pha 7.5kW 10Hp là dòng động cơ điện 3 pha trên 3.7kW công suất lớn, được thiết kế để đáp ứng nhu cầu vận hành mạnh mẽ, liên tục trong các ngành công nghiệp nặng. Với khả năng hoạt động ổn định, bền bỉ và tiết kiệm điện năng, phù hợp để lắp đặt trong hệ thống máy nghiền, bơm công suất cao, băng tải tải trọng lớn, góp phần nâng cao hiệu suất sản xuất và giảm chi phí vận hành.

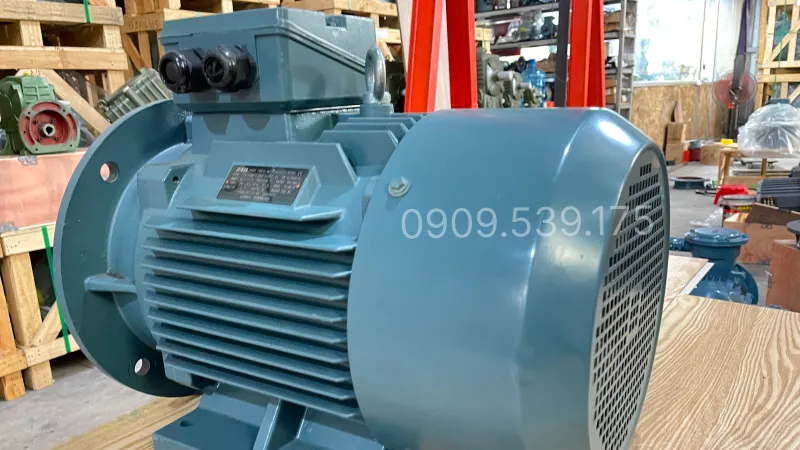

Thiết kế tổng quan về động cơ điện 3 pha 7.5kW 10Hp

Động cơ điện 3 pha (motor điện 3 pha) được thiết kế chắc chắn với phần vỏ ngoài làm bằng hợp kim nhôm hoặc gang chịu lực, giúp tản nhiệt tốt và chống ăn mòn. Vỏ động cơ điện (motor điện) được phủ một lớp sơn tĩnh điện, tăng tính thẩm mỹ và độ bền. Trục motor làm từ thép không gỉ, hoạt động bền bỉ trong môi trường công nghiệp. Các chân đế và mặt bích được thiết kế chuẩn IEC, dễ lắp đặt với nhiều loại máy móc khác nhau.

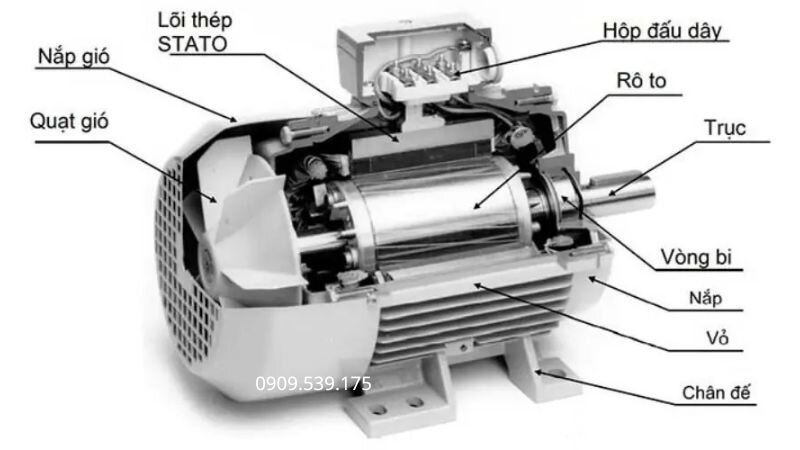

Cấu tạo bên trong động cơ điện 3 pha 7.5kW 10Hp

• Thân động cơ: Là bộ phận bao bọc toàn bộ các chi tiết bên trong, thường được chế tạo từ gang hoặc hợp kim nhôm có độ bền cao. Thiết kế này không chỉ bảo vệ động cơ khỏi tác động bên ngoài mà còn hỗ trợ quá trình tản nhiệt hiệu quả. Tụ điện có thể được bố trí trong hộp cực hoặc lắp riêng bên hông động cơ tùy theo từng dòng sản phẩm.
• Stator (phần tĩnh): Là bộ phận cố định của động cơ, gồm lõi thép kỹ thuật điện và các cuộn dây quấn bằng đồng chất lượng cao. Khi được cấp điện, stator tạo ra từ trường để kích hoạt quá trình quay của rotor.
• Rotor (phần quay): Nằm bên trong stator và được gắn trực tiếp với trục động cơ. Rotor thường có cấu tạo lồng sóc, hoạt động dưới tác động của từ trường để sinh ra chuyển động quay và mô-men xoắn.
• Trục motor: Là bộ phận nhận chuyển động từ rotor và truyền công suất đến các thiết bị bên ngoài như puly, khớp nối hoặc hộp giảm tốc.
• Vòng bi: Được lắp tại hai đầu trục nhằm giảm lực ma sát trong quá trình quay, giúp động cơ hoạt động êm ái, hạn chế rung động và kéo dài tuổi thọ thiết bị.

Phân loại động cơ điện 3 pha 7.5kW 1Hp gồm các bao nhiêu cực?

Theo tốc độ vòng tua thì dòng motor 3 pha 7.5kW 10Hp được chia thành 4 loại sau:

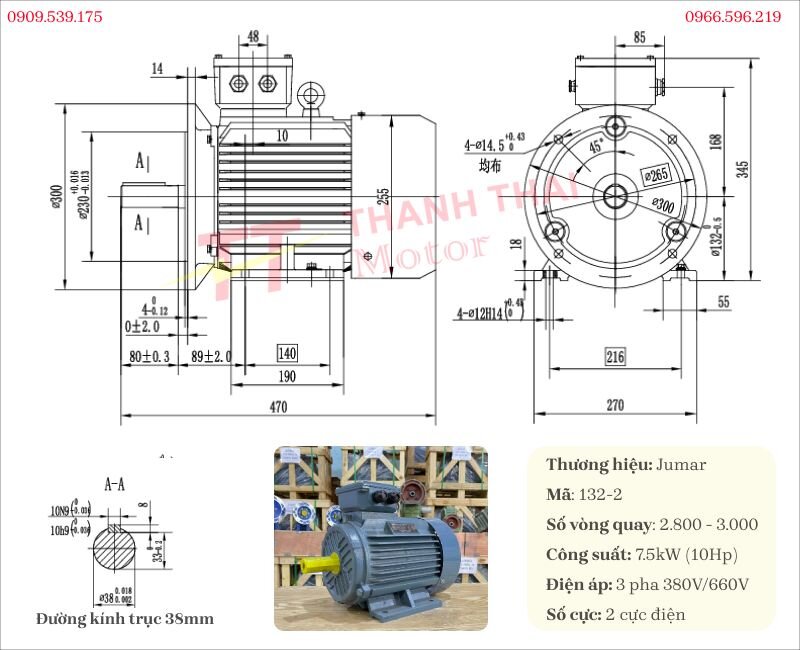

Motor điện 7.5kW 10Hp 3 pha 2 cực (2poles) (2.800-3.000 vòng/phút)

Động cơ có tốc độ quay cao, đáp ứng tốt các ứng dụng yêu cầu vòng tua lớn. Tuy nhiên, lực mô-men tại thời điểm khởi động không quá mạnh, do đó sẽ phù hợp hơn với các tải nhẹ hoặc tải có điều kiện khởi động thuận lợi.

Thông số kỹ thuật

Ứng dụng

• Máy cắt cỏ: Tạo nguồn động lực cho các thiết bị chăm sóc cảnh quan và sân vườn.
• Máy phun thuốc nông nghiệp: Hỗ trợ hoạt động phun thuốc bảo vệ thực vật trong sản xuất nông nghiệp.
• Máy nghiền thức ăn chăn nuôi: Được sử dụng để nghiền và xử lý nguyên liệu phục vụ chăn nuôi.

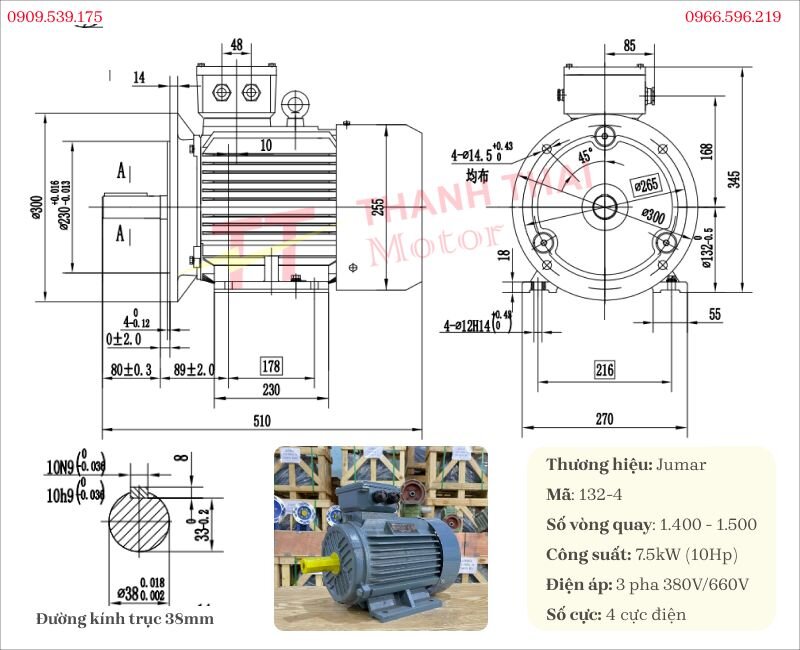

Motor điện 7.5kW 10Hp 3 pha 4 cực (4poles) (1.400 – 1.500 vòng/phút)

Với tốc độ vận hành lớn, động cơ cho khả năng quay nhanh và hiệu suất làm việc ổn định. Tuy nhiên, mô-men xoắn khi khởi động ở mức vừa phải.

Thông số kỹ thuật

Ứng dụng

• Hệ thống đảo trứng tự động: Ứng dụng trong các trang trại ấp trứng gia cầm quy mô nhỏ và vừa.
• Máy ép viên thức ăn: Vận hành cơ cấu ép tạo viên trong ngành chăn nuôi.
• Máy sàng rung: Được sử dụng để phân loại nguyên liệu và sản phẩm trong sản xuất.
• Thiết bị khuấy trộn hóa chất: Đảm bảo quá trình hòa trộn dung dịch diễn ra đồng đều và hiệu quả.

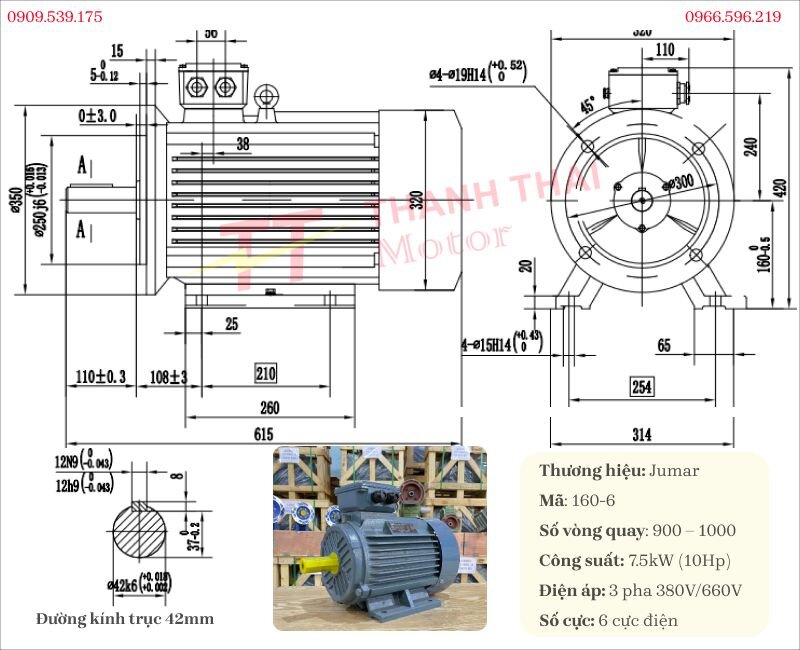

Mô tơ điện 7.5kW 10Hp 3 pha 6 cực (6poles) (900 – 1.000 vòng/phút)

Lực kéo (mô-men xoắn) cực kỳ mạnh mẽ ngay từ khi khởi động. Chịu được tải nặng và các môi trường làm việc khắc nghiệt, cấu tạo chắc chắn.

Thông số kỹ thuật

Ứng dụng

• Hệ thống bàn xoay trưng bày sản phẩm: Kết hợp với bộ giảm tốc để tạo chuyển động ổn định và liên tục.
• Máy làm bánh và chế biến thực phẩm: Ứng dụng trong các thiết bị nhà bếp công nghiệp và cơ sở sản xuất thực phẩm.
• Thiết bị nâng hạ tải nhẹ: Sử dụng trong các cơ cấu tời kéo, bàn nâng và hệ thống vận chuyển hàng hóa quy mô nhỏ.

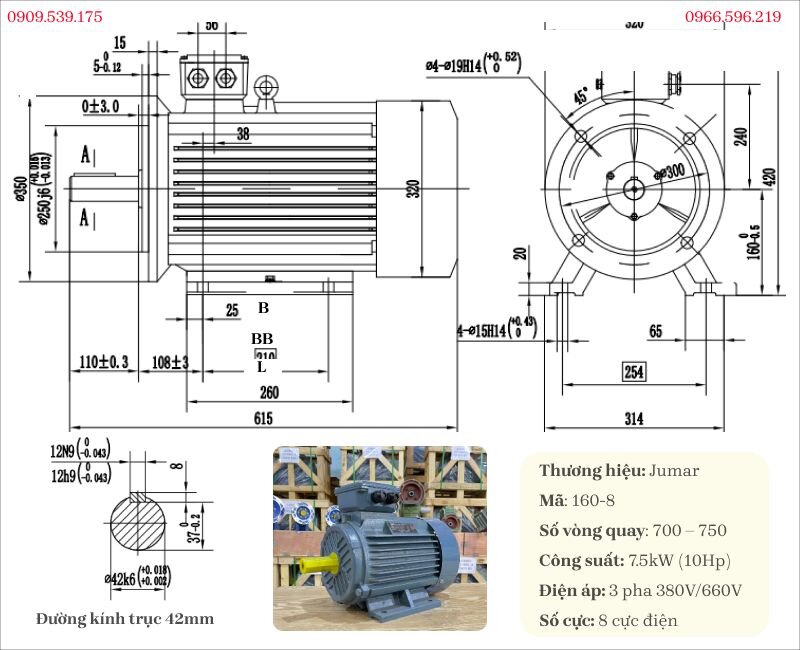

Motor điện 3 pha 7.5kw 10hp 8 cực (8poles) (700 – 750 vòng/phút)

Thường có kích thước xác máy to và nặng hơn nhiều so với các dòng khác.

Thông số kỹ thuật

Ứng dụng

• Thiết bị cấp liệu tự động: Vận hành các cơ cấu đưa nguyên liệu vào dây chuyền sản xuất.
• Máy quấn dây điện: Được sử dụng trong các cơ sở sản xuất và sửa chữa thiết bị điện.
• Máy in công nghiệp quy mô nhỏ: Truyền động cho các bộ phận kéo giấy và cơ cấu in ấn.

Mỗi ứng dụng sẽ có yêu cầu khác nhau về công suất, tốc độ và tải trọng. Để được tư vấn phương án lựa chọn động cơ và hộp giảm tốc phù hợp, quý khách vui lòng gọi 0909.539.175. Thành Thái Motor sẽ hỗ trợ tận tình và đề xuất giải pháp đáp ứng đúng nhu cầu sử dụng.

Động cơ điện 3 pha 7.5kW 10Hp có thể kết hợp với những hộp giảm tốc nào?

Với công suất lớn 7.5kW 10Hp, động cơ điện 3 pha thường được sử dụng trong các hệ thống công nghiệp nặng, dây chuyền sản xuất quy mô lớn, máy nghiền, băng tải tải trọng cao và các thiết bị vận hành liên tục. Để đáp ứng yêu cầu về mô-men xoắn và tốc độ đầu ra, động cơ có thể ghép nối với nhiều dòng hộp giảm tốc khác nhau.

Các dòng hộp giảm tốc phù hợp gồm:

• Hộp giảm tốc trục vít: Tương thích với các dòng WPS, WPA, WPX, WPO, WPDS, WPDX, WPDO, WPDA và hộp giảm tốc NMRV size lớn. Giải pháp này phù hợp cho các ứng dụng cần giảm tốc sâu và vận hành êm.
• Hộp giảm tốc bánh răng công nghiệp: Bao gồm các dòng trục thẳng R, trục song song F và trục vuông góc S, được sử dụng phổ biến trong các hệ thống yêu cầu tải trọng lớn, hiệu suất truyền động cao và độ bền vượt trội.

Các phụ kiện có thể kết hợp cùng động cơ:

• Puly truyền động và khớp nối: Lựa chọn theo kích thước trục motor, phổ biến với các đường kính trục 42mm hoặc 38mm, giúp kết nối động cơ với thiết bị một cách chắc chắn và ổn định.
• Bộ thắng từ 7.5kW 10Hp: Dòng phụ kiện này lắp được với dòng thắng từ 38mm và 42mm.

Việc lựa chọn hộp giảm tốc và phụ kiện phù hợp với tải trọng thực tế sẽ giúp khai thác tối đa hiệu suất của động cơ, đồng thời nâng cao độ bền và độ tin cậy của toàn bộ hệ thống truyền động.

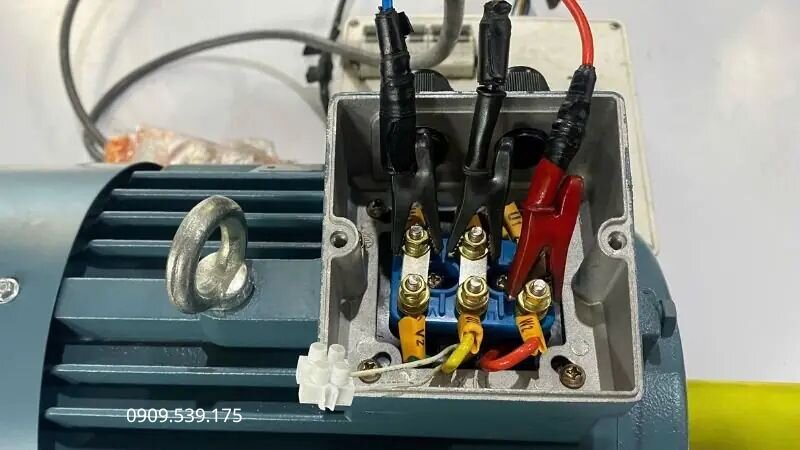

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở hộp đấu dây của motor

Trước tiên, cần ngắt hoàn toàn nguồn điện để đảm bảo an toàn. Sử dụng dụng cụ phù hợp để tháo nắp hộp cực của động cơ. Bên trong sẽ có các đầu dây đấu nối và sơ đồ kỹ thuật hỗ trợ quá trình lắp đặt.

Bước 2: Xác định các đầu cực đấu dây

Kiểm tra sơ đồ được nhà sản xuất cung cấp trên nắp hộp cực hoặc tem thông số của động cơ. Thông thường các đầu dây được ký hiệu U1, V1, W1 và U2, V2, W2. Việc nhận diện đúng các đầu cực giúp đấu nối chính xác theo điện áp và kiểu đấu sao hoặc tam giác.

Bước 3: Đấu nguồn và kiểm tra kết nối

Kết nối ba dây pha từ nguồn điện vào các cọc đấu tương ứng theo sơ đồ kỹ thuật. Sau khi lắp đặt hoàn tất, siết chặt các đầu nối để đảm bảo tiếp xúc điện ổn định, tránh hiện tượng phát nhiệt hoặc lỏng dây trong quá trình vận hành.

Lưu ý khi đấu dây động cơ 3 pha:

• Luôn kiểm tra nguồn điện trước khi thao tác.
• Đảm bảo các đầu cốt được siết chắc chắn và đúng vị trí.
• Không tự ý thay đổi sơ đồ đấu dây nếu chưa xác định rõ thông số kỹ thuật của động cơ.
• Sau khi hoàn tất, nên chạy thử không tải để kiểm tra chiều quay và tình trạng hoạt động của motor.

Video hướng dẫn đấu dây động cơ điện 3 pha đơn giản giúp người xem dễ dàng theo dõi từng bước thực hiện thông qua hình ảnh thực tế và thao tác trực quan. Nội dung video động cơ điện được trình bày rõ ràng, hỗ trợ người dùng lắp đặt nhanh chóng, đúng kỹ thuật và nâng cao độ an toàn khi vận hành. Theo dõi thêm các video tổng hợp tại Thành Thái Motor để cập nhật nhiều kiến thức hữu ích về động cơ điện, hộp giảm tốc và các giải pháp truyền động công nghiệp.
