Động cơ điện có phanh 4kW 5.5Hp

Động cơ điện có phanh 4kW 5.5Hp là dòng sản phẩm động cơ điện (motor điện) được trang bị hệ thống thắng từ (phanh từ), giúp dừng hoạt động một cách nhanh chóng và an toàn, đảm bảo hiệu suất cao và tính ổn định trong quá trình vận hành. Thuộc phân loại nhóm động cơ điện trên 3.7kW, thường được ứng dụng trong các ngành công nghiệp nặng như thang vận rời hàng, băng tải,…

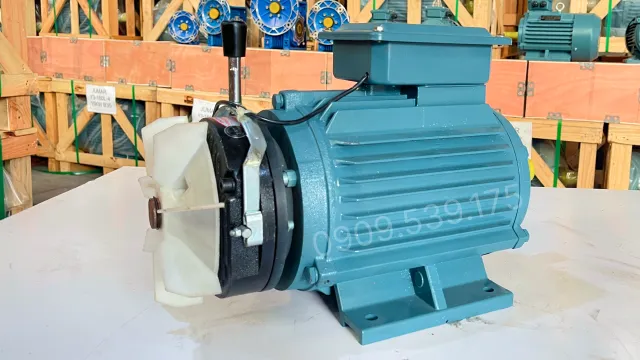

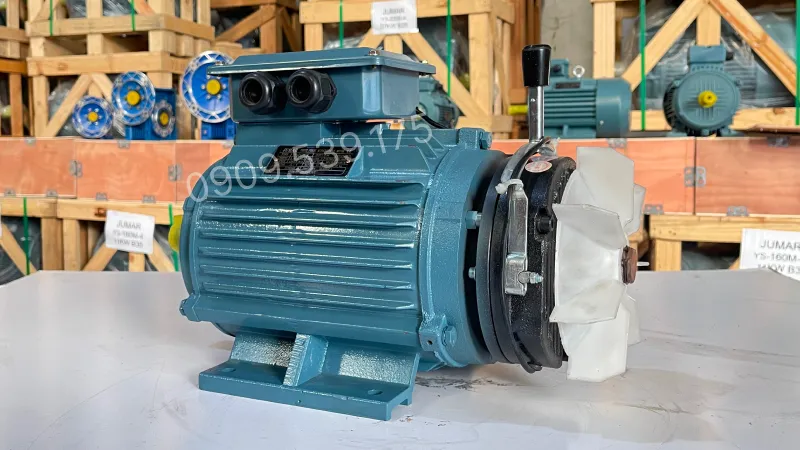

Tổng quan thiết kế của động cơ điện có phanh 4kW 5.5Hp

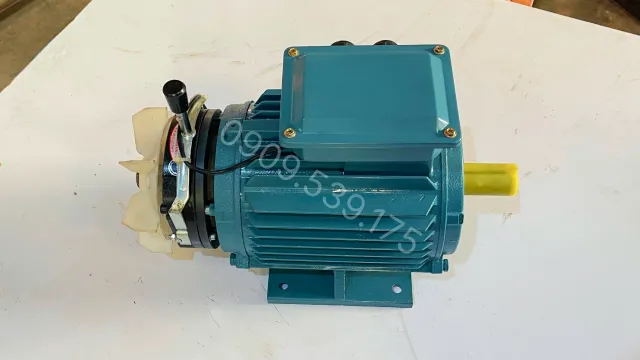

Động cơ điện có phanh (motor có thắng) nổi bật với thiết kế tối ưu và khả năng nhận diện cao. Vỏ ngoài của động cơ được làm từ gang hoặc nhôm bền bỉ, phủ lớp sơn tĩnh điện màu xanh, không chỉ mang lại vẻ thẩm mỹ mà còn bảo vệ các bộ phận bên trong khỏi tác động từ môi trường xung quanh.

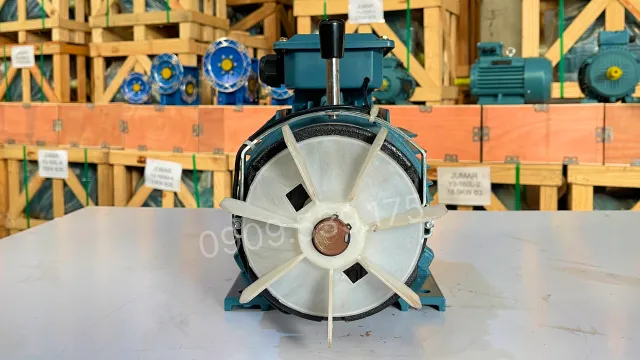

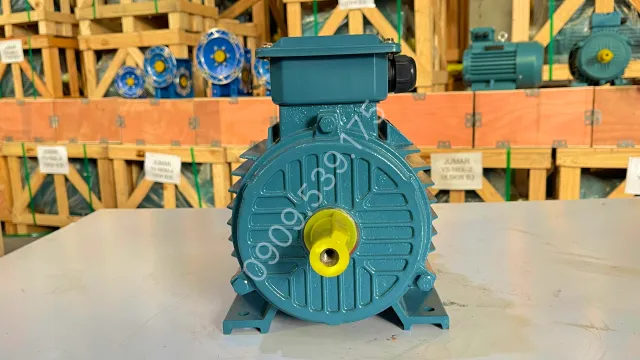

Phía sau động cơ, cánh quạt làm mát được lắp đặt để ngăn ngừa quá nhiệt và giảm thiểu nguy cơ cháy dây. Cánh quạt này được bảo vệ bởi nắp sampo, giúp ngăn chặn ẩm ướt, bụi bẩn và các vật thể lạ xâm nhập, đảm bảo hiệu suất hoạt động ổn định và liên tục.

Động cơ điện có phanh 4kW 5.5Hp có cấu tạo như thế nào?

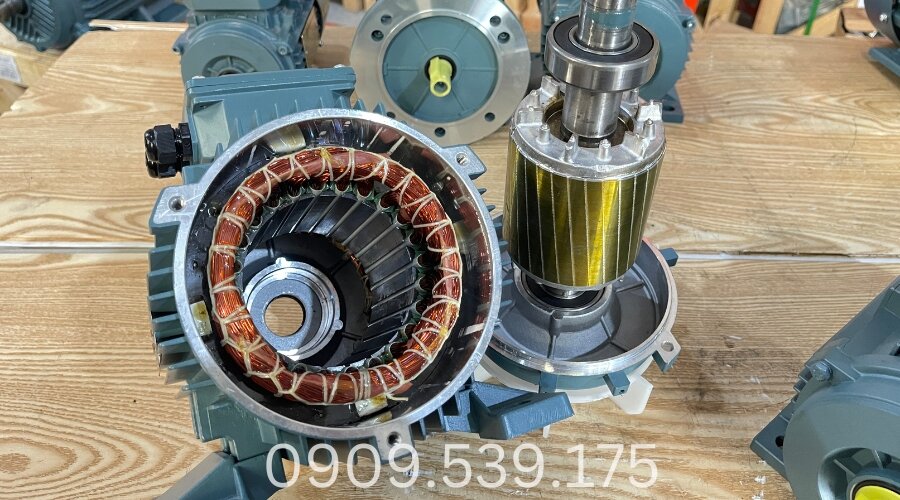

Động cơ điện có phanh 4kW 5.5Hp bao gồm các thành phần chính sau:

• Stator (Phần tĩnh): Đây là bộ phận cố định của động cơ, gồm các cuộn dây quấn quanh lõi nam châm. Khi dòng điện đi qua, stator tạo ra từ trường, chuyển đổi điện năng thành cơ năng, đóng vai trò thiết yếu trong hoạt động của động cơ.
• Rotor (Phần quay): Nằm bên trong stator, rotor là phần quay của động cơ. Nhờ vào từ trường tạo ra bởi stator, rotor chuyển động mạnh mẽ và linh hoạt, giúp tối ưu hiệu suất hoạt động của động cơ. Lực momen xoắn được tạo ra nhờ sự chuyển động của rotor.

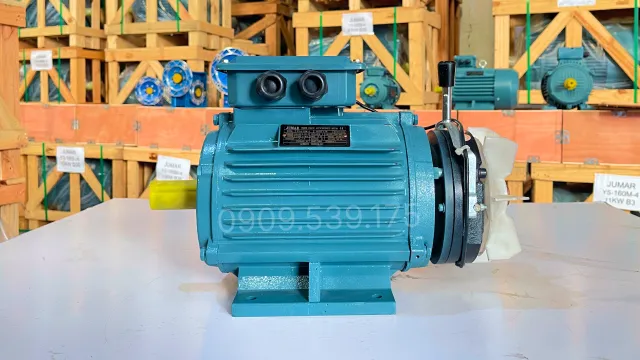

• Hệ thống phanh từ: Được trang bị hệ thống phanh từ, động cơ có khả năng dừng chuyển động nhanh chóng và an toàn. Hệ thống này không chỉ tăng cường độ tin cậy trong suốt quá trình vận hành mà còn bảo vệ tối đa cho người sử dụng, đảm bảo an toàn trong mọi tình huống.

Động cơ điện có phanh 4kW 5.5Hp có những loại nào?

Dòng động cơ có phanh 4kW 5.5Hp được phân phối với bốn dải tốc độ vòng tua cơ bản, đáp ứng đa dạng yêu cầu truyền động của hệ thống tải trung bình. Dưới đây là thông số kỹ thuật chi tiết.

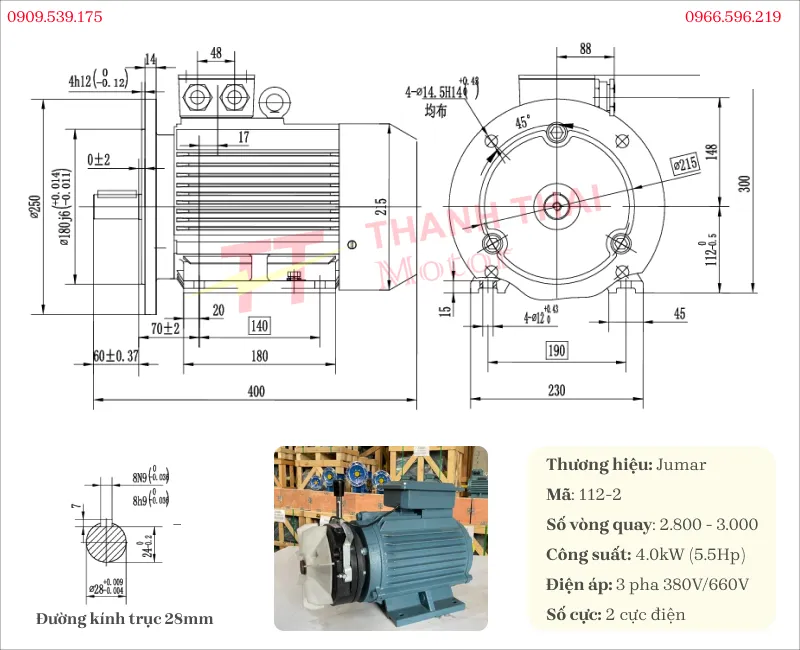

Motor có phanh 4kW 5.5Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Dải tốc độ cực nhanh, chuyên dùng cho các thiết bị cần thời gian phản hồi tức thời và dừng dứt khoát tại vòng tua lớn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống máy cưa gỗ mâm trượt công nghiệp cần hãm lưỡi cắt ngay lập tức để đảm bảo an toàn thao tác.
• Cơ cấu đẩy phôi tự động tốc độ cao trong xưởng gia công cơ khí chính xác.
• Trục chính máy mài kim loại yêu cầu dừng nhanh để thay khuôn mài.

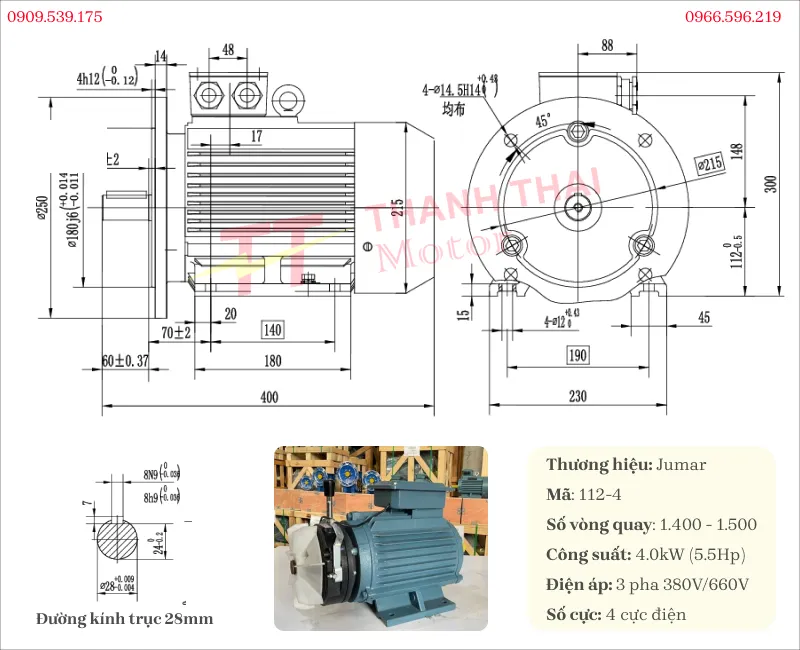

Motor có phanh 4kW 5.5Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Tốc độ thông dụng nhất, mang lại sức kéo ổn định và khả năng hãm phanh mượt mà cho các hệ thống máy móc tải vừa.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Băng chuyền đóng gói hàng hóa cần dừng đúng vị trí tại trạm quét mã vạch kiểm tra.
• Hệ thống thang tải thực phẩm giữa các tầng trong xưởng chế biến đồ hộp.
• Máy chấn tôn định hình yêu cầu dừng trục tại đúng góc dập khuôn.

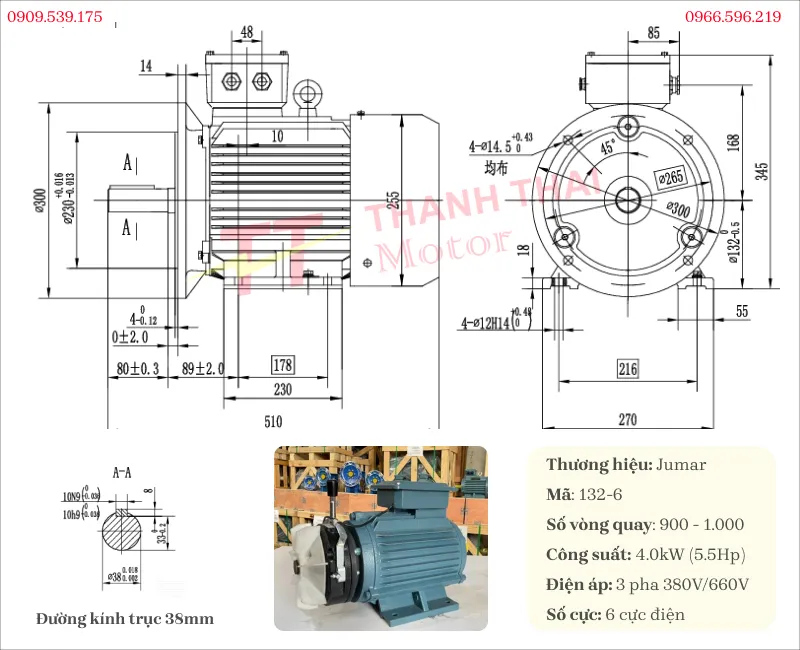

Motor có phanh 4kW 5.5Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Thiết bị có tốc độ vòng quay chậm, tạo lực vặn xoắn lớn để hãm phanh an toàn các khối lượng vật chất nặng.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trục cuốn cáp của tời nâng hạ hàng hóa tải trọng vừa phải trong nhà kho.
• Băng tải nghiêng cấp liệu dây chuyền bột mì cần tính năng chống trôi ngược khi cúp điện.
• Máy trộn nguyên liệu đặc sệt yêu cầu khóa trục định vị khi xả liệu ra ngoài.

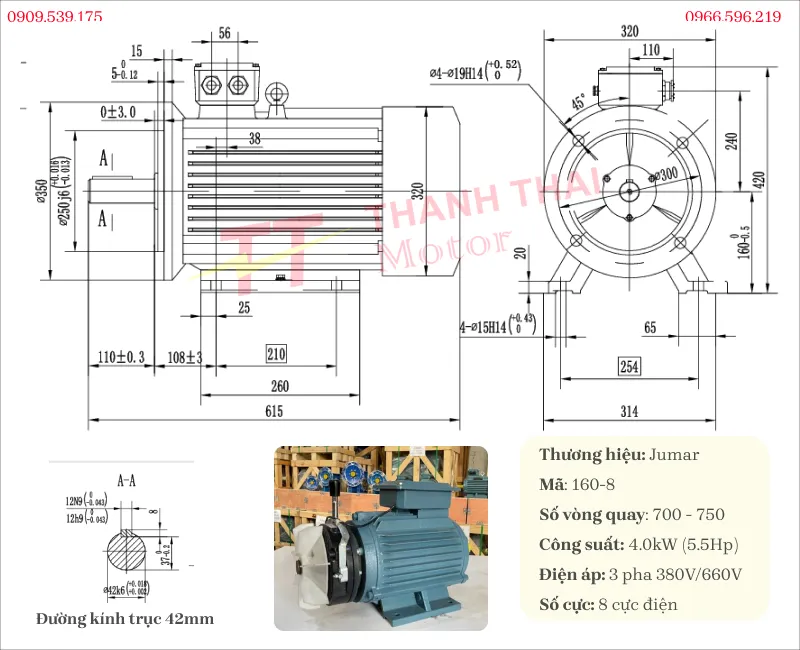

Motor có phanh 4kW 5.5Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Động cơ quay chậm nhất, chuyên gánh các tải nặng và cung cấp cơ chế khóa trục cực kỳ kiên cố.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Cổng trục di chuyển vật tư trong xưởng thép với vận tốc cực chậm và an toàn cao.
• Bàn xoay định vị chi tiết hàn tự động yêu cầu độ chính xác rất lớn.
• Cơ cấu nâng hạ sàn thao tác trong các xưởng lắp ráp thiết bị điện tử.

Động cơ điện có phanh 4kW 5.5Hp kết hợp hộp giảm tốc nào

Để tối ưu hóa lực vặn xoắn từ công suất 4kW, kỹ thuật viên cần kết hợp thiết bị với các hệ thống hộp giảm tốc (hộp số giảm tốc) cơ khí phù hợp thông số.

• Hộp giảm tốc bánh răng tải nặng: Các dòng R47, R57 hoặc K47, K57 chuyên dùng cho các tuyến băng tải có cường độ làm việc liên tục.
• Hộp giảm tốc trục vít vỏ gang: Thường ghép nối với các mã WPA, WPS size 80 hoặc size 100 phục vụ cơ cấu tời nâng hạ cơ bản.
• Khớp nối truyền động: Khuyến cáo sử dụng khớp nối mặt bích hoặc khớp nối đệm cao su giảm chấn nhằm triệt tiêu lực sốc dội ngược về trục động cơ khi hệ thống phanh từ kích hoạt.

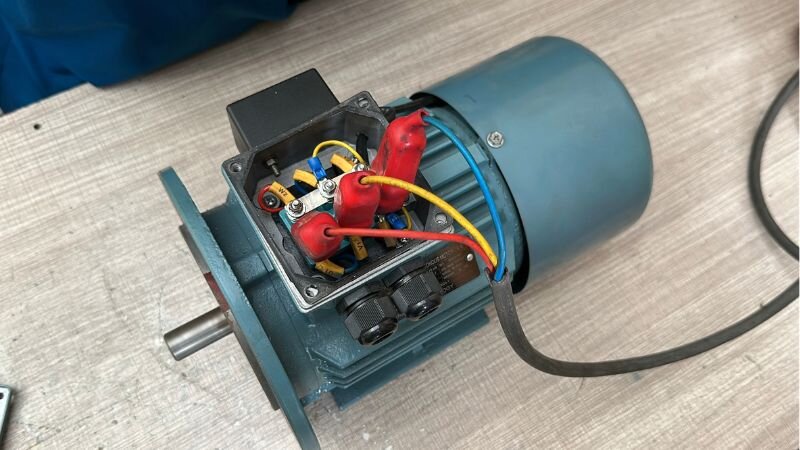

Hướng dẫn đấu cho động cơ điện có thắng

Motor 3 pha có thắng từ cần được đấu dây đúng theo sơ đồ của nhà sản xuất để bảo đảm hệ thống phanh hoạt động bình thường. Trước khi thực hiện, nên tìm hiểu cấu tạo và nguyên lý làm việc của bộ thắng từ trên động cơ.

Bước 1: Kiểm tra thông số kỹ thuật

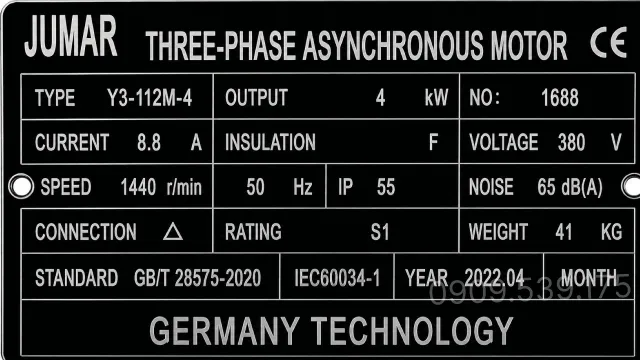

Đọc các thông số trên nhãn động cơ như điện áp, công suất và dòng điện định mức thông qua video động cơ điện. Với motor có thắng từ, cần kiểm tra thêm thông số của cuộn phanh để lựa chọn nguồn cấp và dây dẫn phù hợp

Bước 2: Mở hộp cực

Tháo nắp hộp cực để kiểm tra các đầu dây bên trong. Tại vị trí này thường có các đầu nối nguồn, đầu dây stator và bộ chỉnh lưu của hệ thống thắng từ.

Bước 3: Xác định đầu đấu dây

Đối chiếu sơ đồ điện đi kèm động cơ để xác định các đầu cực cấp nguồn và các đầu dây liên quan đến bộ phanh. Không nên đấu nối khi chưa xác định rõ chức năng của từng đầu dây.

Bước 4: Đấu nối nguồn điện

Kết nối dây nguồn vào các đầu cực theo đúng sơ đồ kỹ thuật. Sau khi hoàn tất, kiểm tra lại các đầu cos và điểm đấu nối để bảo đảm tiếp xúc điện ổn định.

Bước 5: Chạy thử động cơ

Cấp nguồn và theo dõi hoạt động của motor cũng như thắng từ. Nếu phanh không nhả hoặc hoạt động không đúng trạng thái, cần kiểm tra lại nguồn cấp và các vị trí đấu dây. Để tìm thêm các nội dung liên quan đến động cơ điện, người dùng có thể tham khảo chuyên mục video tổng hợp với nhiều chủ đề kỹ thuật khác nhau.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
