Động cơ điện có phanh 7.5kW 10Hp

Động cơ điện có phanh 7.5kW 10Hp là dòng sản phẩm động cơ điện (motor điện) được trang bị hệ thống thắng từ (phanh từ), thuộc phân khúc động cơ điện trên 3.7kW thường được ứng dụng trong dây chuyền băng tải và các ngành công nghiệp nặng,…

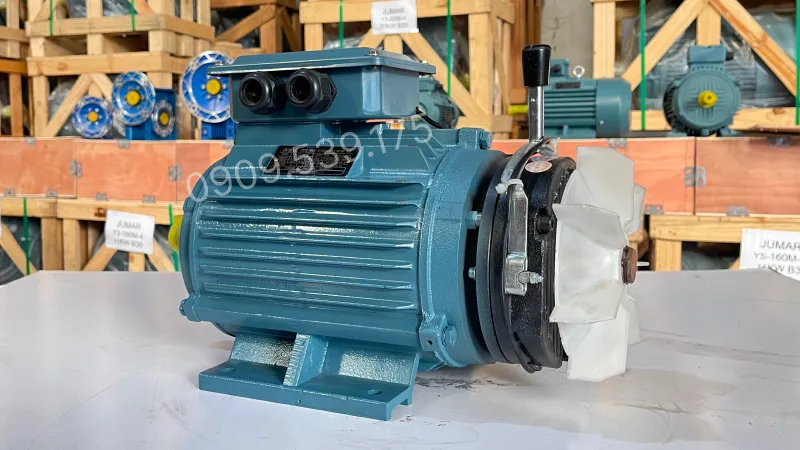

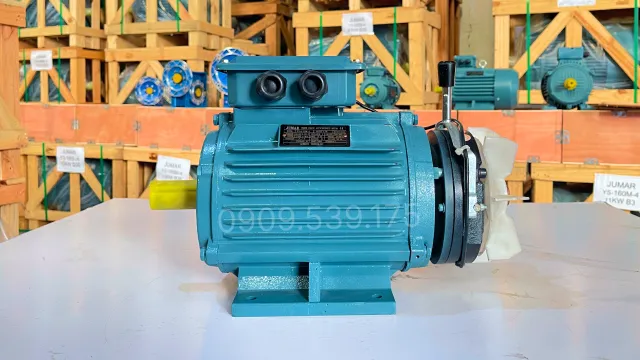

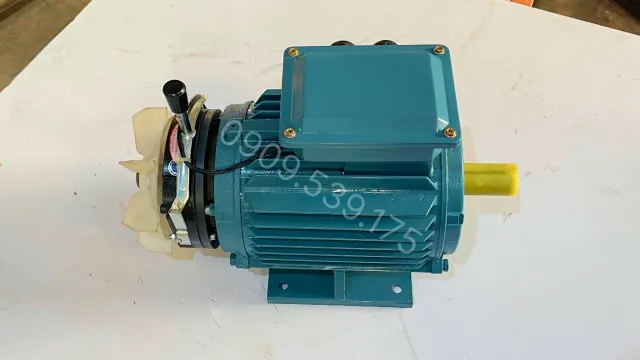

Tổng quan thiết kế của động cơ điện có phanh 7.5kW 10Hp

Động cơ điện có phanh (motor có thắng) nổi bật với thiết kế hiện đại và dễ nhận diện, làm cho nó trở thành một lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp. Vỏ động cơ, được chế tạo từ gang hoặc nhôm bền bỉ, được phủ lớp sơn tĩnh điện màu xanh, không chỉ tạo nên vẻ đẹp thẩm mỹ mà còn mang lại khả năng bảo vệ tối ưu cho các linh kiện bên trong trước những tác động từ môi trường.

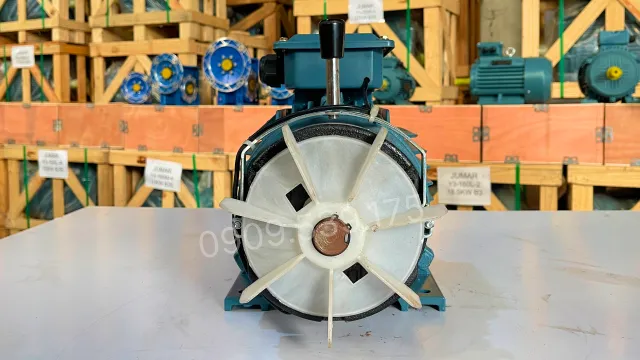

Phía sau động cơ, cánh quạt làm mát được thiết kế khéo léo, giúp kiểm soát nhiệt độ và ngăn ngừa quá nhiệt, từ đó giảm thiểu nguy cơ cháy dây quấn. Cánh quạt này được bảo vệ bởi nắp sampo, ngăn chặn ẩm ướt, bụi bẩn và các vật thể lạ xâm nhập, đảm bảo hiệu suất hoạt động ổn định.

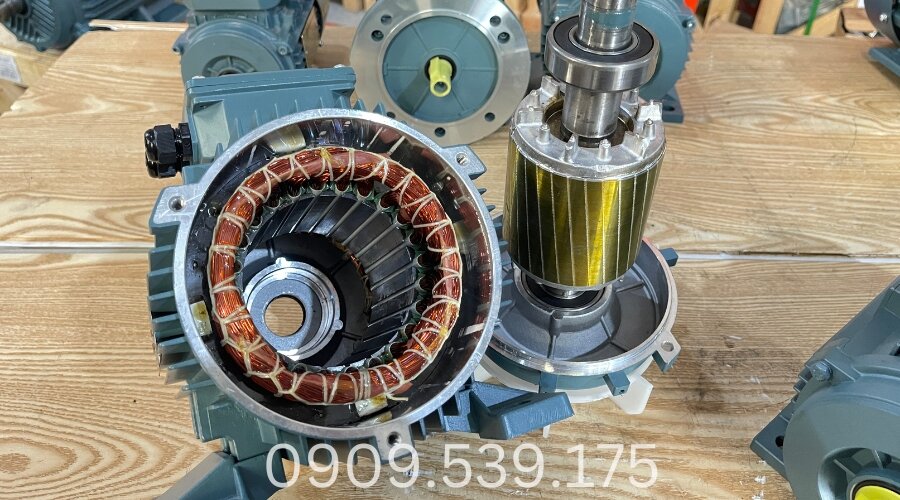

Cấu tạo của động cơ điện có phanh 7.5kW 10Hp

Cấu tạo của động cơ điện có phanh 7.5kW 10Hp bao gồm các thành phần chính như sau:

• Stator: Đây là phần tĩnh của động cơ, bao gồm các cuộn dây quấn quanh lõi nam châm. Khi dòng điện đi qua, stator tạo ra từ trường, chuyển đổi điện năng thành cơ năng.
• Rotor: Nằm bên trong stator, rotor là bộ phận quay của động cơ điện. Bộ phận này hoạt động nhờ vào từ trường được sinh ra từ stator, tạo ra chuyển động. Lực momen xoắn được tạo ra nhờ sự chuyển động của rotor.
• Hệ thống phanh từ: Cho phép dừng hoặc ngưng chuyển động một cách nhanh chóng và an toàn, nâng cao tính an toàn trong quá trình vận hành.

Động cơ điện có phanh 7.5kW 10Hp có những loại nào?

Động cơ có phanh 7.5kW 10Hp có sẵn bốn dải tốc độ vòng tua cơ bản, phục vụ đa dạng các thiết kế truyền động tải trung bình. Dưới đây là thông số kỹ thuật chi tiết.

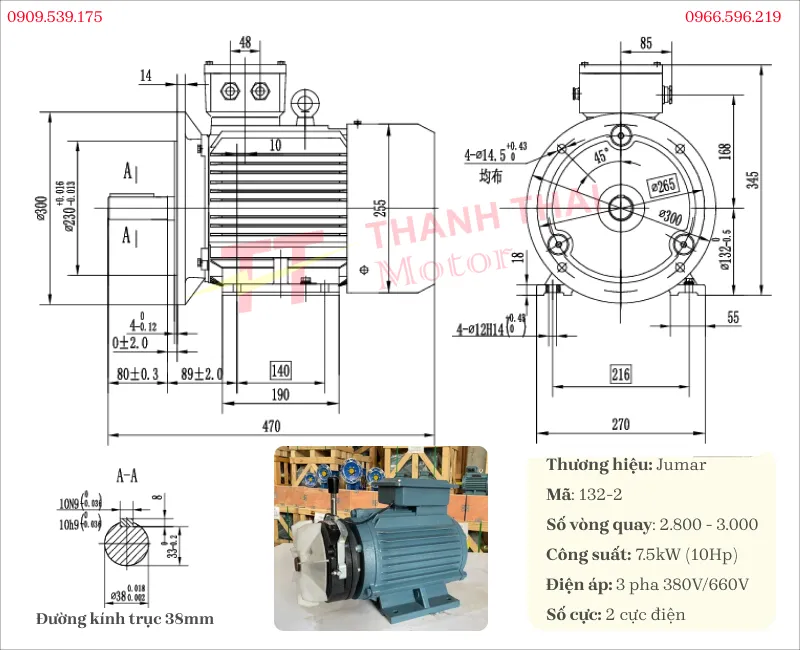

Motor có phanh 7.5kW 10Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Dải tốc độ cao nhất, thiết kế cho các cơ cấu cần thời gian phản hồi nhanh và dừng dứt khoát tại vòng tua lớn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống máy cưa gỗ mâm trượt công nghiệp cần hãm lưỡi cắt ngay lập tức.
• Cơ cấu đẩy phôi tự động tốc độ cao trong xưởng gia công cơ khí.
• Trục chính máy mài kim loại yêu cầu dừng nhanh để thay khuôn mài.

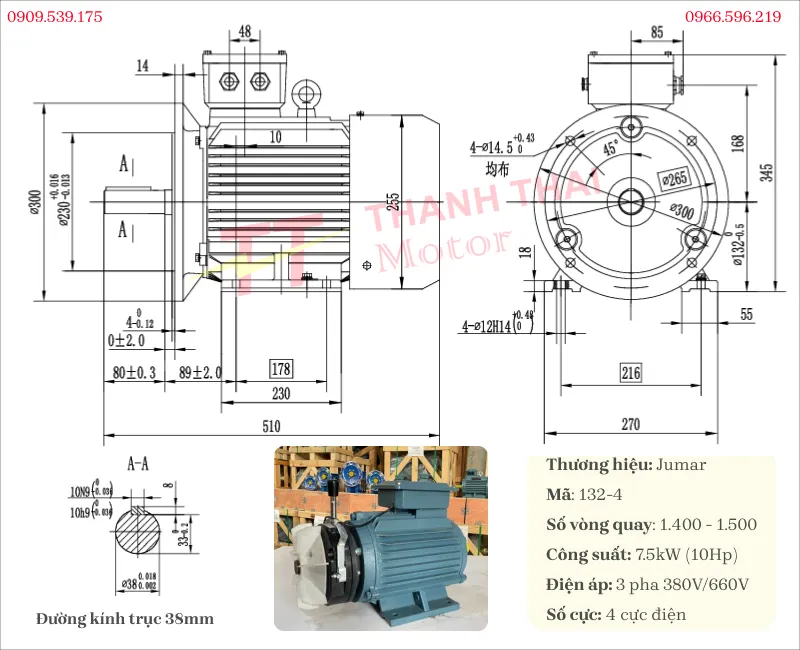

Motor có phanh 7.5kW 10Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Phân khúc tốc độ thông dụng nhất, mang lại sức kéo ổn định và khả năng hãm phanh cực kỳ mượt mà.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Băng chuyền đóng gói hàng hóa cần dừng chính xác tại trạm dán nhãn.
• Hệ thống thang tải thực phẩm giữa các tầng trong xưởng sản xuất.
• Máy chấn tôn định hình yêu cầu dừng trục tại đúng góc dập khuôn.

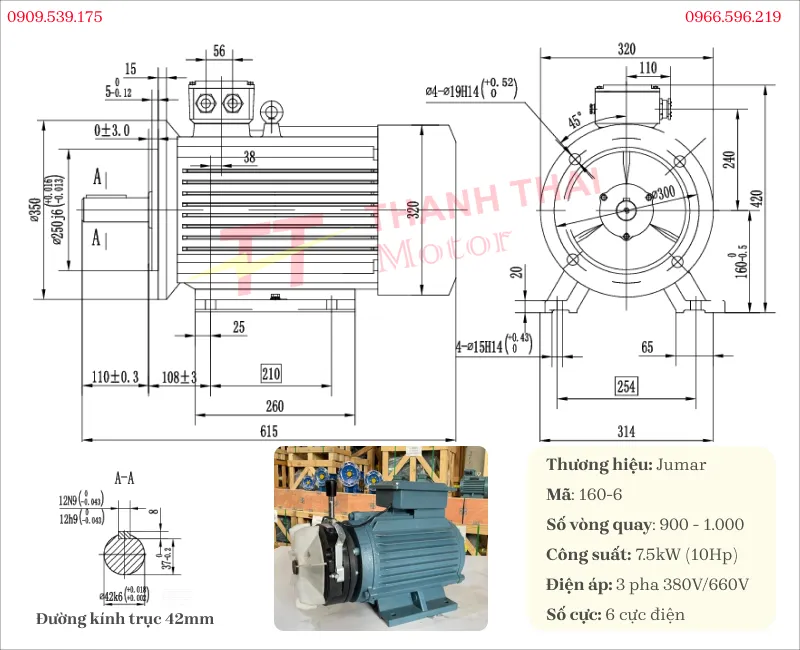

Motor có phanh 7.5kW 10Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Thiết bị có tốc độ vòng quay chậm, tạo lực vặn xoắn lớn để hãm phanh an toàn các khối lượng vật chất nặng.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trục cuốn cáp của tời nâng hạ hàng hóa tải trọng hạng trung.
• Băng tải nghiêng cấp liệu xi măng cần chống trôi ngược khi cúp điện.
• Máy trộn nguyên liệu đặc sệt yêu cầu khóa trục khi xả liệu.

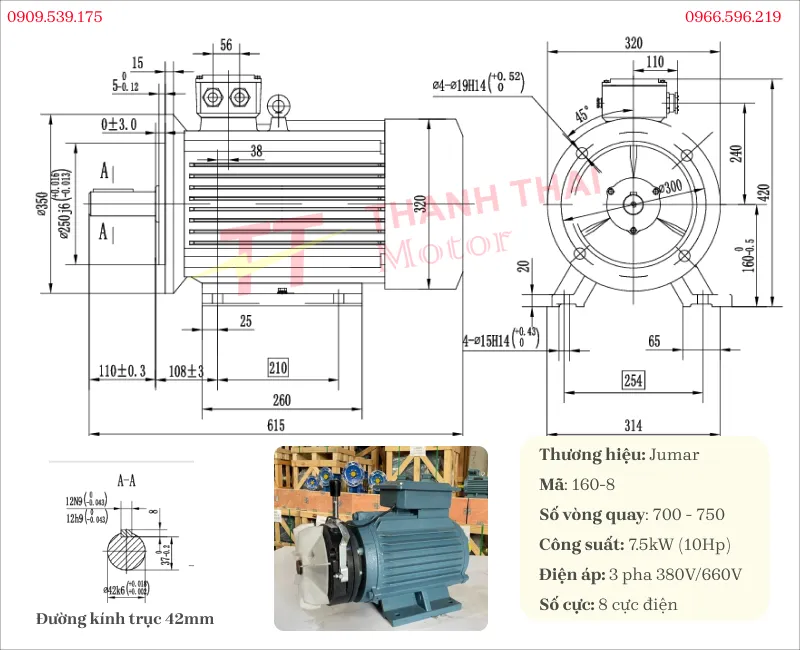

Motor có phanh 7.5kW 10Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Động cơ quay chậm nhất, chuyên gánh các tải nặng và cung cấp cơ chế khóa trục cực kỳ kiên cố.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Cổng trục di chuyển vật tư nặng trong nhà máy thép với vận tốc cực chậm.
• Bàn xoay định vị chi tiết hàn tự động yêu cầu độ chính xác cao.
• Cơ cấu nâng hạ sàn thao tác trong các xưởng lắp ráp ô tô.

Động cơ điện có phanh 7.5kW 10Hp kết hợp hộp giảm tốc nào?

Để chuyển hóa 7.5kW công suất thành lực vặn xoắn hiệu quả, kỹ thuật viên thường ghép nối thiết bị với các hệ truyền động bánh răng tải nặng.

• Hộp giảm tốc (hộp số giảm tốc) các dòng có bánh răng dòng K hoặc dòng R: Các mã K67, K77 hoặc R67, R77 ngâm dầu chuyên trị hệ thống băng tải nhiều rủi ro va đập.
• Hộp giảm tốc trục vít vỏ gang: Các mã WPA, WPS size 120 hoặc size 135 dùng cho cơ cấu tời nâng hạ truyền thống có tải trọng trung bình khá.
• Khớp nối truyền động: Sử dụng khớp nối răng hoặc khớp nối đệm cao su chịu lực để giảm chấn động cơ học tác động lên trục khi phanh ngắt đột ngột.

Hướng dẫn đấu dây cho động cơ điện có phanh

Trước khi đấu dây motor 3 pha có thắng từ, cần tìm hiểu nguyên lý hoạt động của bộ phanh điện từ và các bộ phận liên quan trên động cơ. Việc nắm được cách thức vận hành của hệ thống sẽ giúp quá trình đấu nối đúng kỹ thuật hơn.

Bước 1: Kiểm tra thông tin kỹ thuật của động cơ

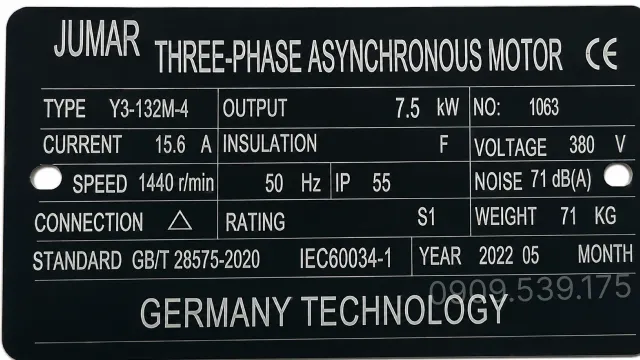

Trước khi cấp nguồn, cần kiểm tra các thông số trên nhãn máy như điện áp, công suất và dòng điện làm việc. Đối với motor có thắng từ, thông số của cuộn phanh cũng cần được đối chiếu để lựa chọn dây dẫn và thiết bị điện phù hợp. Video động cơ điện có hướng dẫn cách đọc và nhận biết các thông số này.

Bước 2: Mở hộp đấu dây

Tháo các bu-lông cố định trên nắp hộp cực để tiếp cận khu vực đấu nối. Bên trong thường bố trí các đầu dây stator, cọc đấu nguồn và bộ chỉnh lưu dùng cho hệ thống thắng từ. Trong quá trình thao tác cần tránh làm lỏng hoặc hư hỏng các chi tiết bên trong.

Bước 3: Kiểm tra sơ đồ và xác định đầu cực

Quan sát sơ đồ điện đi kèm động cơ để nhận biết vị trí các đầu cực nguồn và các đầu dây liên quan đến bộ thắng từ. Việc xác định đúng các ký hiệu đấu nối giúp hạn chế sai sót khi cấp điện cho động cơ.

Bước 4: Thực hiện đấu nối

Đấu dây nguồn vào các đầu cực theo đúng sơ đồ của nhà sản xuất. Sau khi kết nối, cần kiểm tra lại độ chắc chắn của các đầu cos và điểm tiếp xúc điện. Nếu đấu nối không đúng hoặc tiếp xúc kém, thắng từ có thể hoạt động không ổn định khi motor khởi động.

Bước 5: Kiểm tra vận hành

Sau khi hoàn tất các bước đấu dây, tiến hành chạy thử để kiểm tra khả năng đóng và nhả của thắng từ. Trường hợp cần tìm hiểu thêm về bảo trì, sửa chữa hoặc các dòng động cơ khác, người dùng có thể xem video tổng hợp để tham khảo các nội dung liên quan được sắp xếp theo từng chủ đề kỹ thuật.
