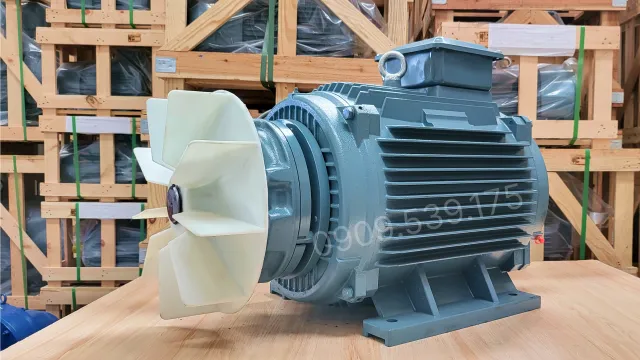

Động cơ điện có phanh 15kW 20Hp

Động cơ điện có phanh 15kW 20Hp là động cơ điện (motor điện) được trang bị hệ thống thắng từ (phanh từ), thuộc phân loại động cơ điện trên 3.7kW, thường được ứng dụng trong các dây truyền băng tải, vận chuyển và các ngành công nghiệp nặng.

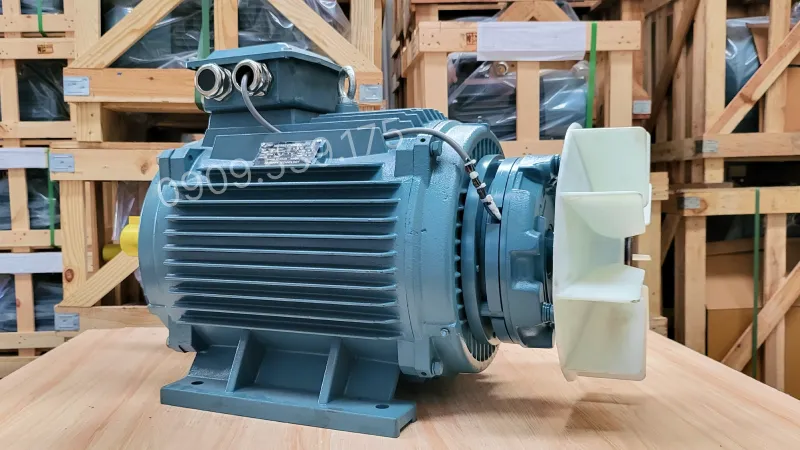

Động cơ điện có phanh 15kW 20Hp được thiết kế như thế nào?

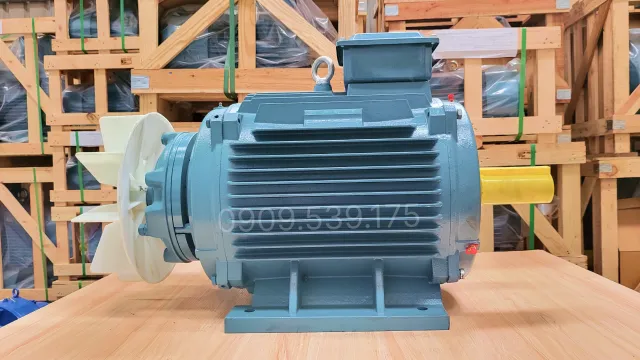

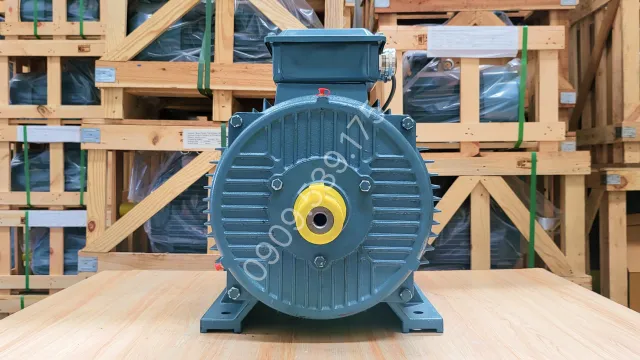

Động cơ điện có phanh (motor có thắng) này được thiết kế cứng cáp và bắt mắt, nhờ vào lớp vỏ gang chắc chắn và lớp sơn tĩnh điện bên ngoài. Điều này không chỉ tạo nên vẻ ngoài thu hút mà còn bảo vệ hiệu quả các bộ phận bên trong khỏi những tác động có hại từ môi trường bên ngoài.

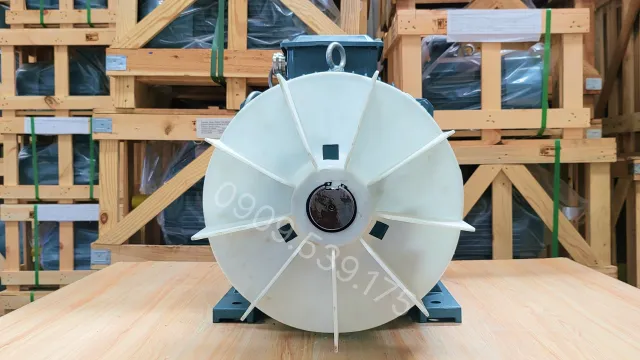

Bên cạnh đó, động cơ còn được trang bị cánh quạt làm mát ở phía sau, giúp ngăn chặn hiện tượng quá nhiệt có thể dẫn đến cháy dây. Cánh quạt này được bảo vệ bằng nắp sampo, đảm bảo bụi bẩn và độ ẩm không xâm nhập vào, giữ cho động cơ luôn hoạt động ổn định.

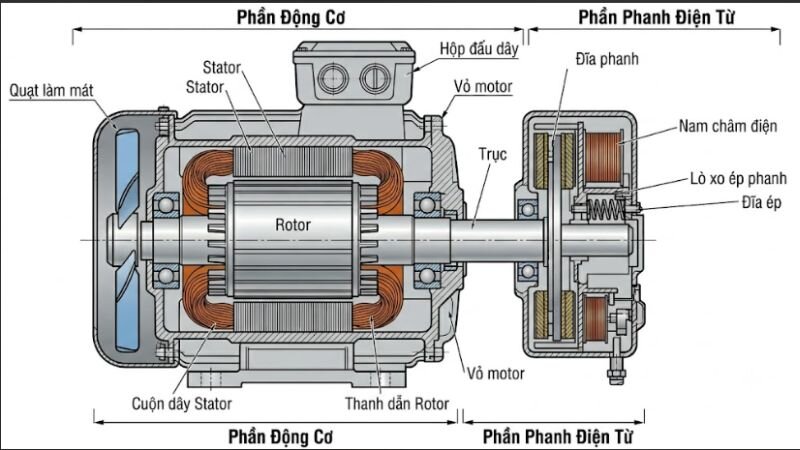

Cấu tạo của động cơ điện (motor điện) có phanh 15kW 20Hp

Động cơ điện có phanh 15kW 20Hp được thiết kế với các thành phần chính, mỗi phần đảm nhận một vai trò quan trọng trong quá trình hoạt động của động cơ:

• Stator: Phần stator, hay còn gọi là phần đứng yên, bao gồm các cuộn dây quấn quanh lõi sắt. Nhiệm vụ của stator là tạo ra từ trường khi dòng điện đi qua, giúp chuyển đổi điện năng thành cơ năng một cách hiệu quả.
• Rotor: Lõi rotor nằm bên trong stator và là bộ phận quay của động cơ. Rotor di chuyển nhờ vào từ trường được tạo ra bởi stator, góp phần vào việc truyền tải lực và thực hiện công việc. Lực momen xoắn được tạo ra nhờ sự chuyển động của rotor.
• Hệ thống phanh từ: Hệ thống phanh từ được kết nối chặt chẽ với động cơ, cho phép ngừng chuyển động một cách nhanh chóng và an toàn khi cần thiết. Điều này không chỉ nâng cao tính an toàn mà còn đảm bảo hiệu suất hoạt động của động cơ trong các tình huống khẩn cấp.

Động cơ điện có phanh 15kW 20Hp có những loại nào?

Sản phẩm 15kW 20Hp có phanh được chia làm bốn nhóm tốc độ quay cơ bản, đáp ứng đa dạng yêu cầu truyền tải và hãm dừng của nhà máy. Dưới đây là thông số kỹ thuật chi tiết.

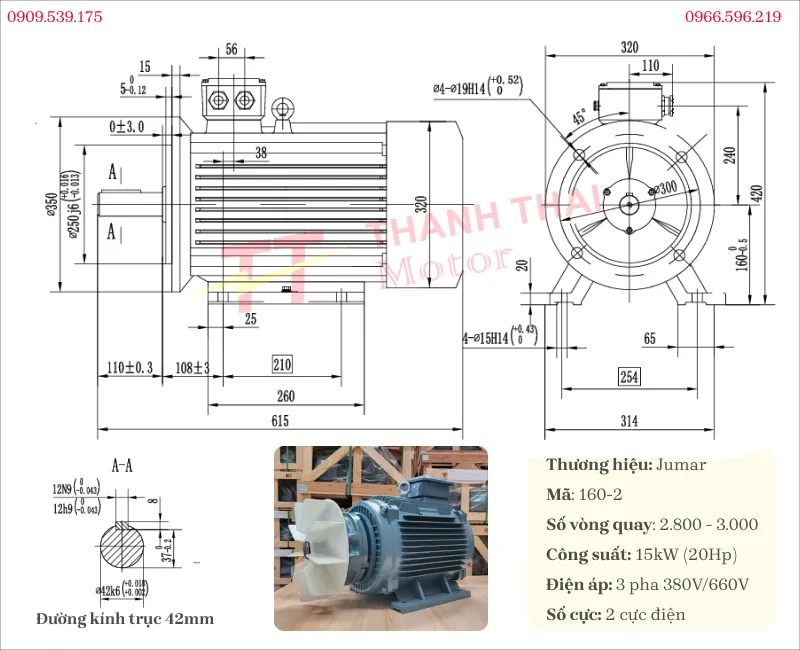

Motor có phanh 15kW 20Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Phiên bản tốc độ cao chuyên dùng cho các hệ thống cần di chuyển nhanh và dừng chính xác tại điểm đích.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống máy cưa gỗ công nghiệp cần hãm lưỡi cắt nhanh để đảm bảo an toàn.
• Trục chính máy mài kim loại yêu cầu dừng lập tức khi hoàn thành chu trình gia công.
• Cơ cấu đẩy phôi tự động tốc độ cao trong các dây chuyền cơ khí chế tạo.

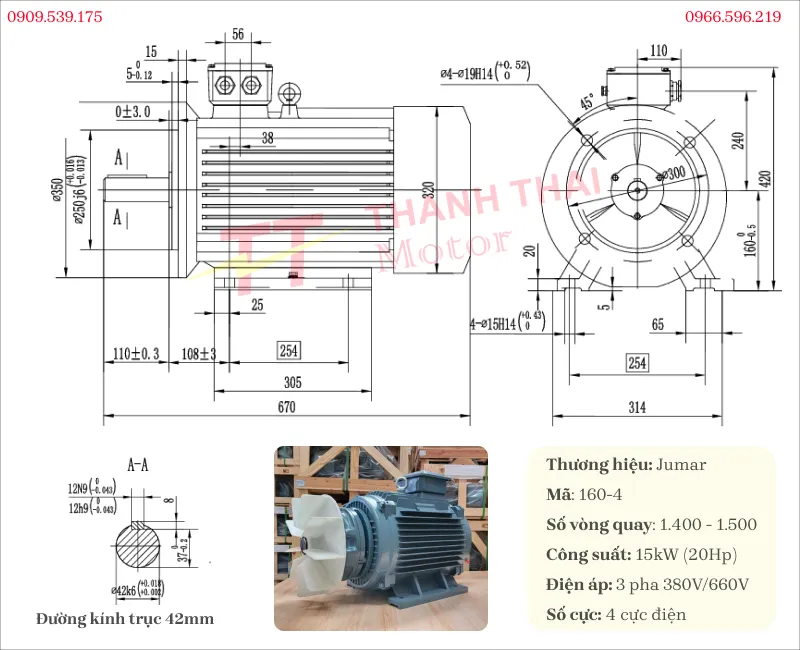

Motor có phanh 15kW 20Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Đây là dải tốc độ tiêu chuẩn, cung cấp lực kéo ổn định kết hợp khả năng phanh dừng mượt mà cho các mức tải nặng.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Dây chuyền băng tải phân loại hàng hóa nặng cần dừng đúng trạm kiểm tra mã vạch.
• Hệ thống thang tời chuyển hàng giữa các tầng nhà xưởng sản xuất.
• Máy đóng gói vật liệu xây dựng yêu cầu định lượng khối lượng chuẩn xác trước khi ngắt trục.

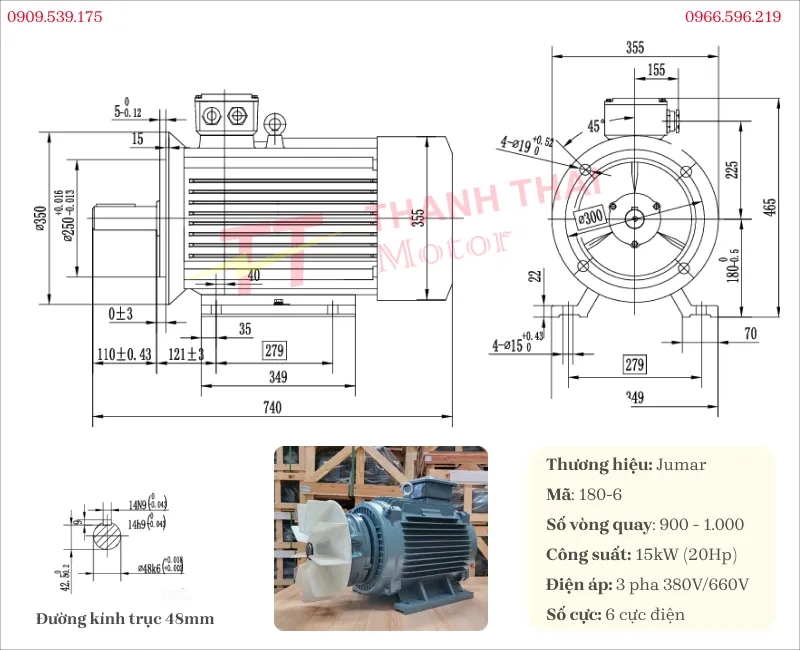

Motor có phanh 15kW 20Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Thiết bị được thiết kế giảm tốc độ quay để tăng lực mô men xoắn, phù hợp hãm phanh các khối lượng vật chất lớn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trục cuốn cáp của cổng trục nhà xưởng làm việc với tải trọng nâng hạ hàng tấn.
• Hệ thống băng tải nghiêng vận chuyển quặng mỏ cần tính năng chống trôi ngược khi mất điện.
• Cơ cấu nâng hạ gầu tải khối lượng lớn tại các trạm trộn vật liệu xây dựng.

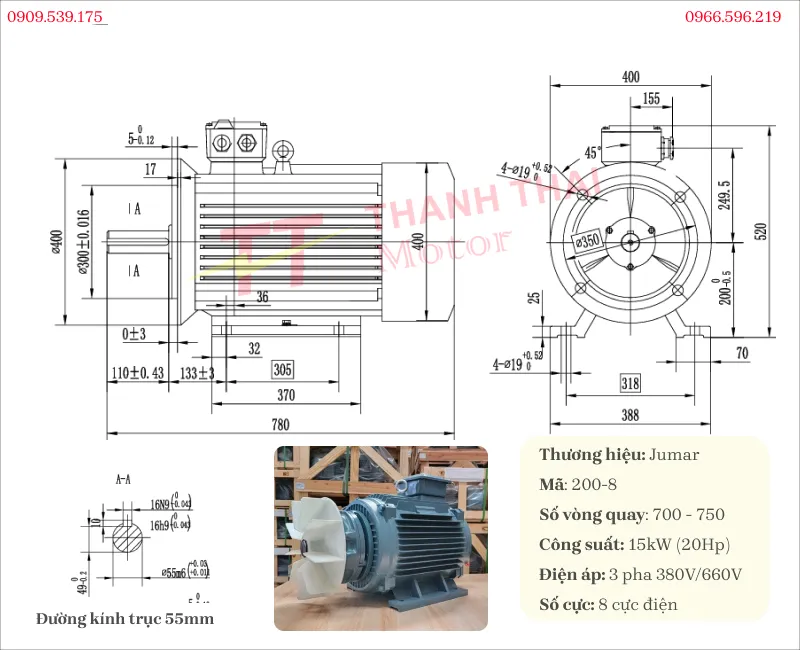

Motor có phanh 15kW 20Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Dòng máy chạy chậm nhất, sinh lực kéo ban đầu cực lớn đi kèm hệ thống khóa trục kiên cố.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống cầu trục dầm đôi yêu cầu tốc độ di chuyển cực chậm và định vị an toàn.
• Cơ cấu lật khuôn bọng thép có khối lượng lớn trong xưởng đúc kim loại.
• Tời kéo tàu thuyền tại các xưởng đóng và sửa chữa tàu thủy.

Động cơ điện có phanh 15kW 20Hp kết hợp hộp giảm tốc nào

Để tối đa 15kW công suất thành lực vặn xoắn, kỹ thuật viên thường ghép nối thiết bị với các hộp giảm tốc (hộp số giảm tốc) bánh răng tải nặng.

• Hộp giảm tốc tải nặng dòng K hoặc dòng R: Các mã K87, K97 hoặc R87, R97 ngâm dầu chuyên trị hệ thống băng tải mỏ quặng nhiều rủi ro va đập.
• Hộp giảm tốc trục vít vỏ gang: Các mã WPA, WPS size 155 hoặc size 175 dùng cho cơ cấu tời nâng hạ truyền thống có tải trọng trung bình khá.
• Khớp nối truyền động: Sử dụng khớp nối răng hoặc khớp nối đệm cao su chịu lực để giảm chấn động cơ học tác động lên trục khi phanh ngắt đột ngột.

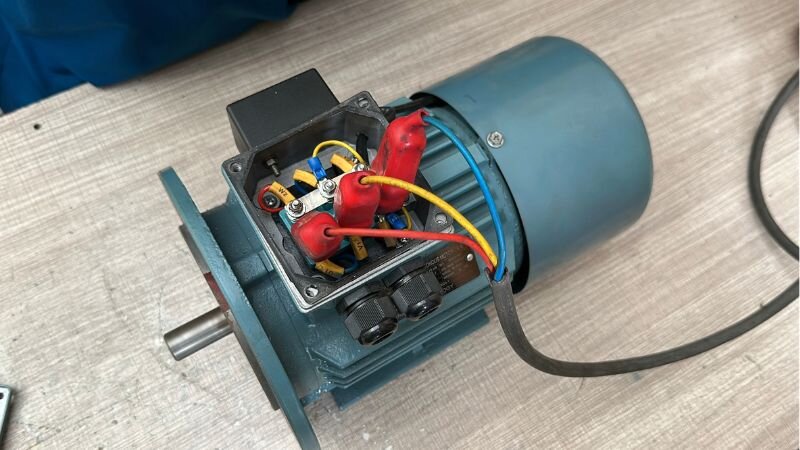

Hướng dẫn đấu điện cho động cơ điện có phanh

Trước khi đấu dây motor 3 pha có thắng từ, cần tìm hiểu cấu tạo và nguyên lý hoạt động của bộ phanh điện từ để thực hiện đúng kỹ thuật.

Bước 1: Kiểm tra thông số kỹ thuật

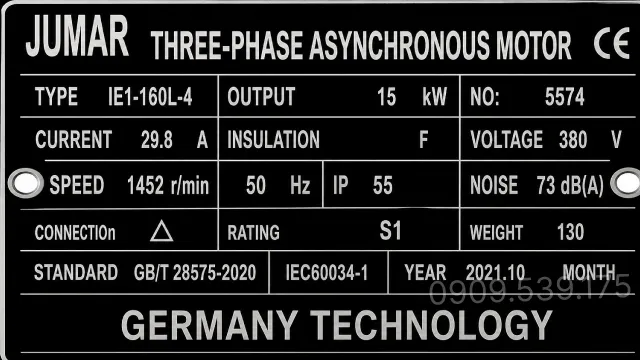

Các video động cơ điện thường cung cấp thông tin về điện áp, công suất, dòng điện định mức của motor và cuộn thắng từ. Dựa vào các thông số này để lựa chọn dây dẫn và phương án đấu nối phù hợp.

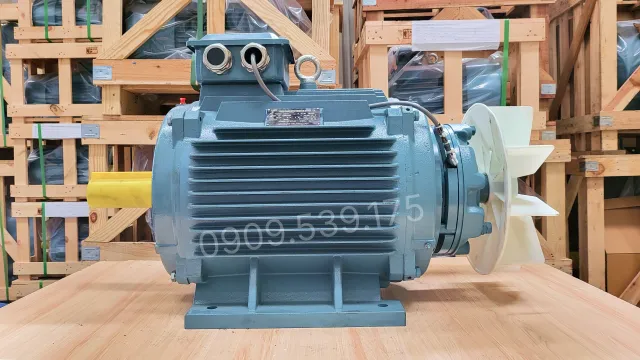

Bước 2: Tháo nắp hộp cực

Dùng dụng cụ phù hợp để tháo các bu-lông cố định và mở nắp hộp cực trên động cơ. Bên trong là các đầu dây đấu nối và bộ chỉnh lưu của hệ thống thắng từ.

Bước 3: Xác định các đầu dây

Kiểm tra sơ đồ đấu dây của nhà sản xuất để xác định các đầu cực U, V, W và các đầu dây liên quan đến mạch cấp nguồn cho thắng từ. Việc xác định đúng vị trí giúp đấu nối chính xác hơn.

Bước 4: Đấu nối nguồn điện

Kết nối nguồn điện vào các đầu cực theo đúng sơ đồ kỹ thuật. Các đầu cos và điểm đấu nối cần được siết chặt để tránh hiện tượng tiếp xúc kém, sụt áp hoặc mất pha trong quá trình vận hành.

Bước 5: Kiểm tra hoạt động

Sau khi hoàn tất đấu dây, tiến hành chạy thử để kiểm tra khả năng đóng mở của thắng từ và hoạt động của motor. Nếu cần tìm thêm các nội dung liên quan đến vận hành, bảo trì hoặc sửa chữa động cơ, có thể tham khảo video tổng hợp để xem các chủ đề phù hợp.
