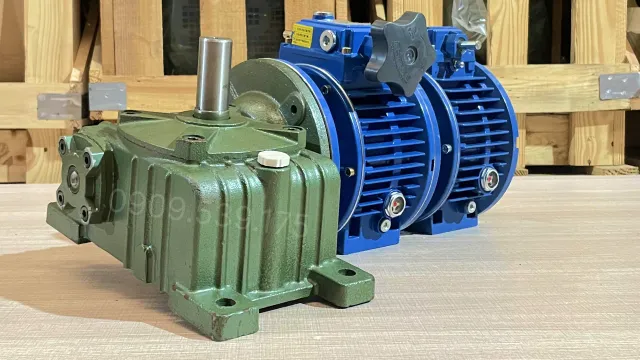

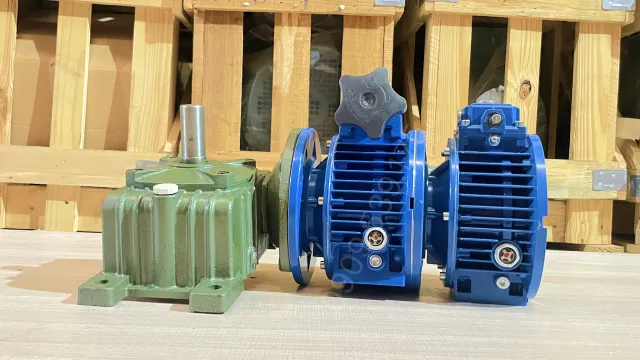

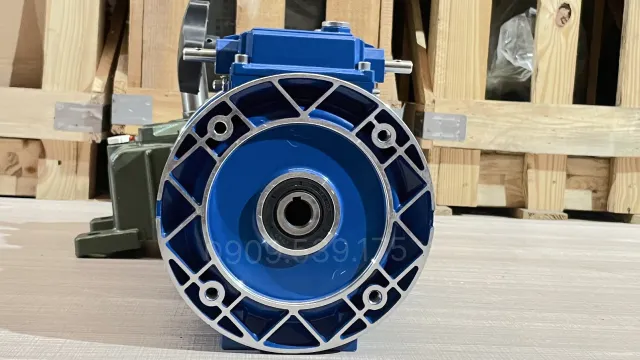

Hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120)

Hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi điều tốc cơ (UDL) và hộp giảm tốc 2 cấp tạo thành hộp giảm tốc 3 cấp được thiết kế để mang lại khả năng kiểm soát tốc độ rộng và lực kéo mạnh trong một cụm truyền động nhỏ gọn. Nhờ kết cấu vững chắc, vật liệu bền và khả năng làm việc ổn định dưới tải nặng, sản phẩm phù hợp cho nhiều loại máy móc công nghiệp cần độ tin cậy cao và tuổi thọ dài.

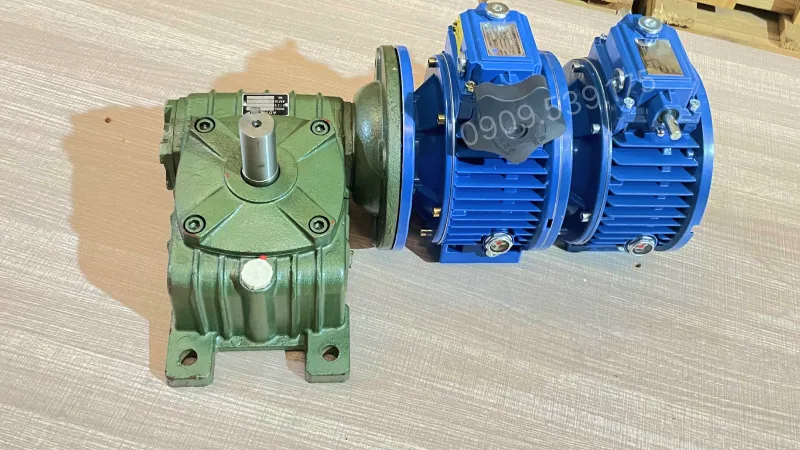

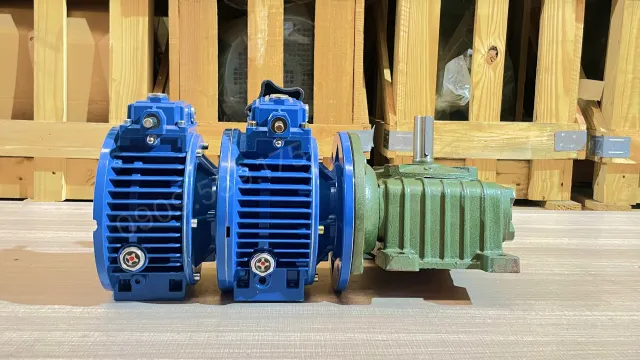

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120)

Hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) vỏ ngoài được chế tạo từ gang hoặc nhôm đúc nguyên khối, giúp bảo vệ toàn bộ cơ cấu bên trong, chịu lực tốt và giảm rung khi vận hành liên tục. Các trục vào – trục ra, mặt bích và tai gá được bố trí hợp lý, hỗ trợ việc lắp đặt và kết nối với motor hay thiết bị khác nhanh chóng. Hệ thống khe thoát nhiệt, phớt dầu và ổ bi được tối ưu, giúp tản nhiệt hiệu quả, giảm ma sát, duy trì vận hành êm và nâng cao tuổi thọ toàn bộ cụm truyền động.

Cấu tạo hộp giảm tốc 3 cấp (2 UDL và 1 WPDO)

Hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) được hình thành từ bộ điều chỉnh tốc độ motor 2.2kW 3Hp kết hợp với hộp giảm tốc 2 cấp UDL 2.2kW – WPDO 120 có cấu tạo như sau:

Cấu tạo bộ điều chỉnh:

• Cụm đĩa biến tốc: Đĩa côn kết hợp đĩa ma sát điều chỉnh liên tục tốc độ đầu ra, vận hành mượt mà và ổn định.
• Trục truyền lực: Trục vào nhận mô-men từ motor; trục ra truyền tốc độ đã được biến đổi chính xác tới thiết bị.
• Cơ cấu điều chỉnh tay quay: Núm vặn hoặc cần gạt thay đổi lực ép lên đĩa, cho phép tăng – giảm tốc độ theo yêu cầu vận hành.
• Vỏ bảo vệ & ổ bi: Vỏ gang hoặc nhôm bảo vệ toàn bộ cơ cấu; ổ bi và phớt dầu giảm ma sát, hạn chế rung và kéo dài tuổi thọ thiết bị.

Cấu tạo của hộp giảm tốc 2 cấp UDL 2.2kW – WPDO 120:

• Cấp 1: Bộ điều chỉnh tốc độ cơ UDL vỏ gang hoặc nhôm bảo vệ cơ cấu bên trong ổ bi và phớt dầu giảm ma sát, hạn chế rung và tăng tuổi thọ thiết bị.
• Cấp 2: Hộp giảm tốc trục vít cụ thể là hộp giảm tốc trục vít WPDO 120 bố trí hợp lý để dễ dàng lắp đặt, kết nối với motor và các thiết bị công nghiệp khác.
• Sử dụng cặp đĩa ma sát và cụm con lăn thay đổi vị trí làm việc, cho phép điều chỉnh tốc độ trơn tru ngay từ trục động cơ. Vỏ hợp kim tản nhiệt tốt giúp bộ phận này hoạt động ổn định.
• Nhận truyền động từ UDL đầu tiên, gồm hệ đĩa trục con lăn bố trí đồng tâm, giúp mở rộng biên độ biến tốc và ổn định tốc độ trước khi đưa vào cấp cuối.
• Bao gồm khớp nối mềm giữa các cấp, trục trung gian lắp trên ổ bi chất lượng cao và bệ đỡ chắc chắn giúp giữ đồng tâm, giảm rung và nâng cao độ bền toàn hệ thống.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120)

Để đảm bảo thiết bị vận hành đạt hiệu suất tối đa và phù hợp với yêu cầu lắp đặt thực tế tại nhà xưởng, quý khách cần nắm rõ các thông số kỹ thuật tiêu chuẩn của cụm truyền động này. Dưới đây là bảng thông số chi tiết giúp bạn đánh giá toàn diện khả năng làm việc của hệ thống.

Thông số kỹ thuật bộ điều chỉnh tốc độ motor UDL 2.2kW

Quý khách cùng xem qua các chỉ số quan trọng của model UDL 2.2kW dưới đây để hiểu rõ hơn về năng lực thay đổi tốc độ linh hoạt mà thiết bị mang lại.

Thông số kỹ thuật hộp số giảm tốc WPDO 120

Dưới đây là các thông số kỹ thuật, đường kính trục và kích thước mặt bích của model 120 giúp bạn đối chiếu chính xác cho việc lắp ráp.

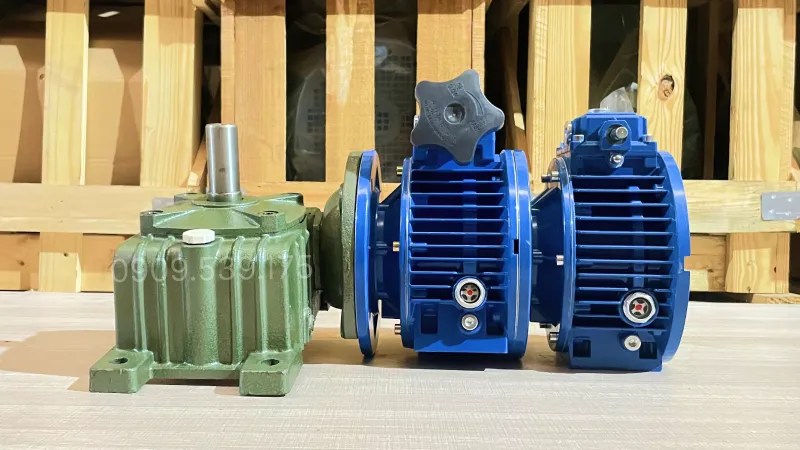

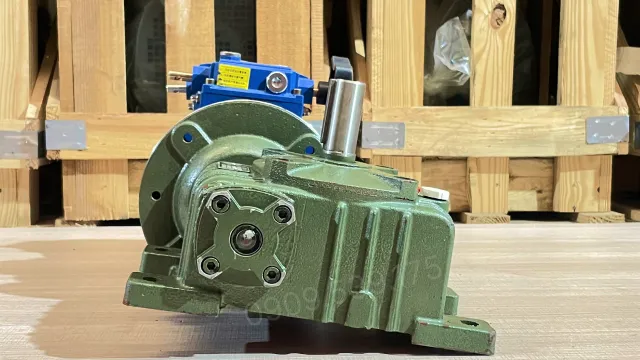

Ứng dụng hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120)

Hộp giảm tốc 3 cấp này được kết nối với động cơ điện (motor điện) rõ hơn là động cơ điện 3 pha (motor điện 3 pha) – động cơ điện 3 pha 2.2kW 3Hp có những ứng dụng cho các ngành công nghiệp như:

• Đảm bảo tốc độ ổn định và lực kéo mạnh cho các băng tải, máng tải và cơ cấu đưa hàng.
• Ứng dụng trong các bộ tời, bàn nâng hoặc cơ cấu xoay, nơi yêu cầu truyền động khỏe, ổn định và an toàn khi vận hành liên tục.
• Phù hợp cho các cụm cơ cấu cần điều chỉnh tốc độ linh hoạt như máy phân loại, máy cấp liệu, robot cơ khí.
• Hoạt động hiệu quả trong các máy trộn, đảo, nghiền… cần mô-men lớn và tốc độ thấp.

Cách lắp hộp giảm tốc WPDO và 2 điều tốc cơ UDL tạo thành hộp giảm tốc 3 cấp

Trước khi thực hiện lắp hộp giảm tốc WPDO và 2 điều tốc cơ UDL tạo thành hộp giảm tốc 3 cấp, cần làm sạch bụi bẩn, gỉ sét trên bề mặt các trục cốt, rãnh then và lỗ bích. Các bước tiến hành lắp ráp chuẩn kỹ thuật như sau:

Bước 1: Ghép nối 2 bộ điều tốc cơ UDL với nhau

• Xác định vị trí: Lấy trục ra của bộ điều tốc UDL thứ nhất để kết nối với đầu vào (lỗ mặt bích) của bộ điều tốc UDL thứ hai.
• Kết nối trục: Đặt then chốt (kích thước 8mm) vào đúng rãnh then trên trục UDL thứ nhất, sau đó cẩn thận đưa trục này cắm ngập vào lỗ trục của UDL thứ hai.
• Siết mặt bích: Căn chỉnh cho hai mặt bích ốp sát vào nhau, đảm bảo độ đồng tâm hoàn hảo. Dùng bulong cố định mặt bích và siết đều tay theo nguyên tắc “siết chéo góc” để hai thiết bị gắn kết vững chắc, không bị vênh.

Bước 2: Lắp cụm 2 UDL vào hộp giảm tốc WPDO

• Lắp ráp: Tương tự như bước 1, gắn then chốt vào trục ra của cụm UDL, sau đó đẩy từ từ trục này vào lỗ cốt âm của hộp số WPDO 120.
• Cố định hệ thống: Khi mặt bích của UDL thứ hai đã áp sát hoàn toàn vào mặt bích của WPDO 120, tiến hành bắt bulong và siết chặt. Chú ý siết chéo đều các góc để trọng lực phân bố đều, bảo vệ vòng bi bên trong không bị kẹt hoặc ép sai lệch.

Hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 WPDO 120) là thiết bị truyền động then chốt giúp tối ưu hóa hiệu suất cho các dây chuyền sản xuất công nghiệp. Bằng cách tích hợp bộ điều chỉnh tốc độ cơ UDL cùng hộp số WPDO 120, hệ thống không chỉ mang lại lực kéo mạnh mẽ, độ bền cao mà còn cho phép tùy chỉnh tốc độ vận hành một cách chính xác theo nhu cầu thực tế.

Những hình ảnh thực tế sẽ giúp bạn hiểu rõ hơn về cấu tạo và khả năng vận hành của thiết bị. Vì vậy, hãy xem video hộp giảm tốc và video tổng hợp trước khi đưa ra quyết định.
