Động cơ điện 3 pha 2.2kW 3Hp

Động cơ điện 3 pha 2.2kW 3Hp là thiết bị công nghiệp được thiết kế để đáp ứng nhu cầu vận hành mạnh mẽ và liên tục trong các hệ thống máy móc hiện đại. Với công suất 2.2kW (tương đương 3HP) thuộc dòng động cơ điện 3 pha dưới 3.7kW, motor này phù hợp cho nhiều ứng dụng khác nhau như truyền động băng tải, máy chế biến gỗ, máy bơm, máy nén khí,… Được sản xuất theo tiêu chuẩn công nghệ Đức, động cơ điện 3 pha nổi bật với độ bền cao, khả năng tiết kiệm điện năng và dễ dàng tích hợp với các thiết bị khác trong dây chuyền sản xuất.

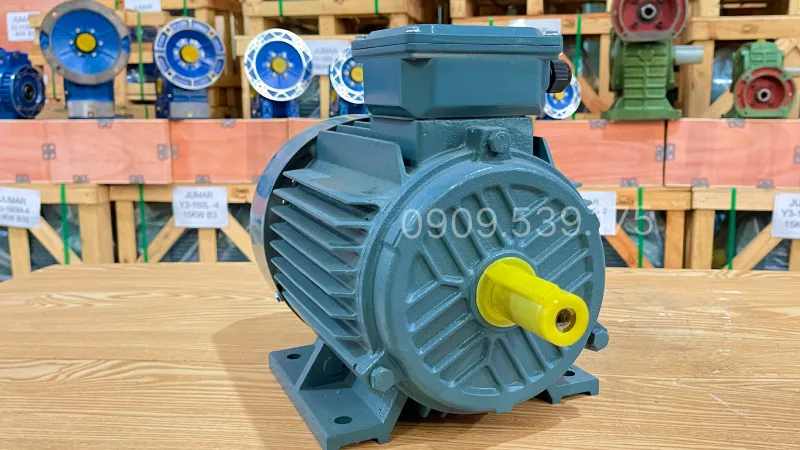

Thiết kế tổng quan về động cơ điện 3 pha 2.2kW 3Hp

Motor điện có thiết kế bắt mắt cùng với màu xanh đặc trưng và phần vỏ của động cơ điện (motor điện) được làm bằng gang hoặc nhôm. Bên ngoài motor được bảo vệ bằng nắp sampo để đảm bảo an toàn cho người sử dụng. Phía sau motor có cánh quạt để làm mát toàn bộ thân động cơ. Trục của động cơ làm từ inox nguyên chất, giúp hạn chế và tránh trường hợp rỉ sét trong môi trường dễ ăn mòn.

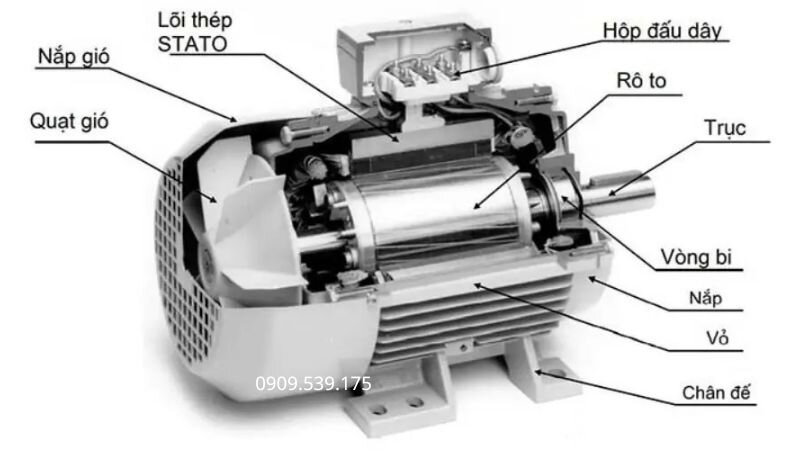

Cấu tạo bên trong động cơ điện 3 pha 2.2kW 3Hp

Cấu tạo bên trong của động cơ điện 3 pha 2.2kW 3Hp gồm các bộ phận chính:

• Stator (bộ phận tĩnh): Đây là phần cố định của động cơ, bao gồm lõi thép kỹ thuật điện và các cuộn dây quấn bằng đồng. Khi được cấp điện, stator sẽ tạo ra từ trường quay, là yếu tố chính giúp động cơ sinh ra chuyển động cơ học.
• Rotor (bộ phận quay): Rotor nằm bên trong stator và quay quanh trục khi chịu tác động của từ trường. Thiết kế rotor dạng lồng sóc được sử dụng phổ biến nhờ khả năng làm việc ổn định, độ bền cao và ít phát sinh chi phí bảo trì.
• Trục động cơ: Là chi tiết cơ khí gắn liền với rotor, có nhiệm vụ truyền công suất và mô-men xoắn từ động cơ đến các thiết bị bên ngoài như hộp giảm tốc, băng tải, puly hoặc các cơ cấu truyền động khác.
• Vòng bi (bạc đạn): Được lắp tại hai đầu trục để nâng đỡ và định vị rotor trong quá trình quay. Bộ phận này giúp giảm ma sát, hạn chế rung động, giảm tiếng ồn và góp phần kéo dài tuổi thọ cho động cơ.

Phân loại động cơ điện 3 pha 2.2kW 3Hp gồm bao nhiêu cực?

Động cơ điện 3 pha 2.2kW 3Hp được phân loại dựa trên nhiều tiêu chí khác nhau nhằm đáp ứng nhu cầu đa dạng trong công nghiệp và sản xuất.

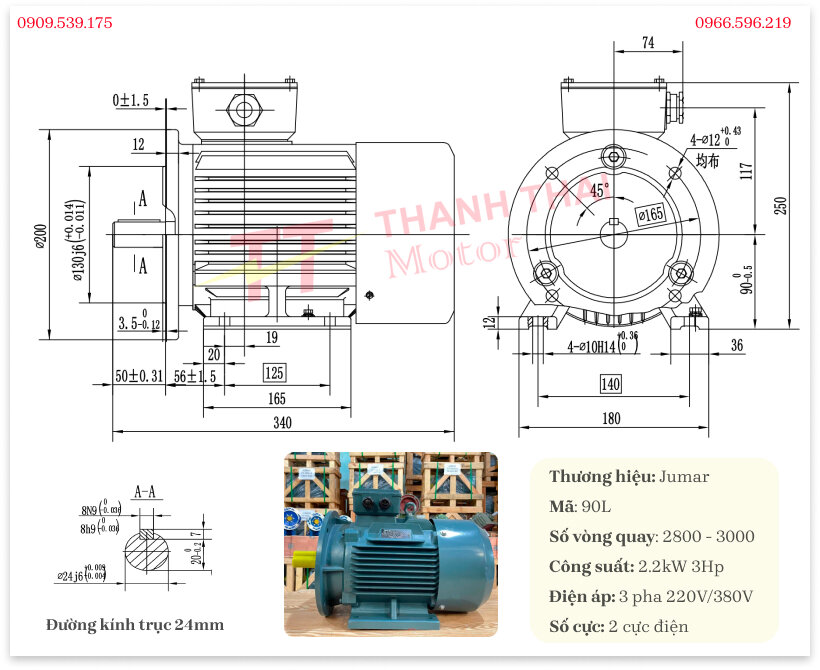

Động cơ điện 3 pha 2.2kW 3Hp 2 cực điện (2poles) (2800 – 3000 vòng/phút)

Tốc độ vòng quay cực cao nhưng mô-men xoắn ban đầu thấp. Lực ghì tải trực tiếp không mạnh bằng các dòng tua chậm.

Thông số kỹ thuật

Ứng dụng:

• Máy bơm nước ly tâm, bơm tăng áp: Công suất 3Hp tua nhanh phù hợp cho các hệ thống bơm nước gia đình lớn, bơm cấp nước tuần hoàn, hoặc các hệ thống tưới tiêu cần áp lực đẩy nước lên cao.
• Quạt hút công nghiệp, quạt ly tâm: Chuyên dụng cho các loại quạt thông gió nhà xưởng, quạt hút khói bếp nhà hàng cần lưu lượng gió lớn và tốc độ cao.
• Máy gia công gỗ cơ bản: Sử dụng cho máy bào, máy cắt gỗ cầm tay hoặc máy mài phẳng, nơi lưỡi cắt cần tốc độ vòng tua lớn để vận hành mượt mà.

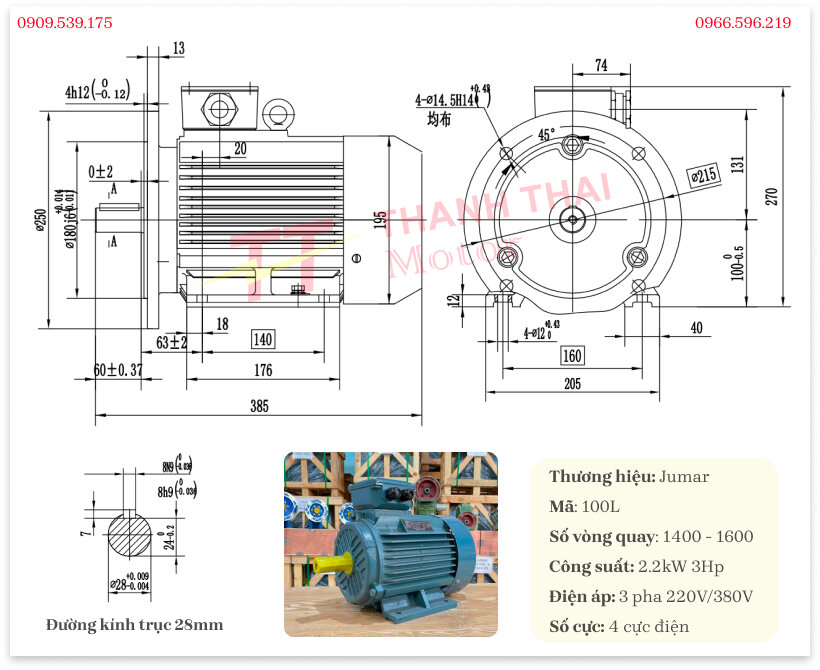

Motor điện 3 pha 2.2kW 3Hp 4 cực điện (4poles) (1400 – 1600 vòng/phút)

Đây là dòng motor phổ biến nhất vì có sự cân bằng hoàn hảo giữa tốc độ và lực kéo, máy chạy êm, độ bền cơ học cao và ít sinh nhiệt hơn dòng 2 cực.

Thông số kỹ thuật

Ứng dụng:

• Đầu bơm rửa xe, máy phun sương: Kết hợp với đầu bơm áp lực piston để làm máy rửa xe ô tô, xe máy quy mô vừa và nhỏ.
• Máy nén khí cỡ trung: Chuyên kéo các đầu nén khí piston gắn vào bình tích từ 100 lít – 150 lít phục vụ tiệm sửa xe, xưởng cơ khí nhỏ.
• Hệ thống băng tải nhẹ: Kết hợp cùng hộp giảm tốc thích hợp để kéo băng chuyền đóng gói sản phẩm, băng tải thực phẩm.
• Máy nông nghiệp: Kéo máy tuốt lúa mini, máy xay xát cám hoặc máy băm cỏ phục vụ chăn nuôi hộ gia đình.

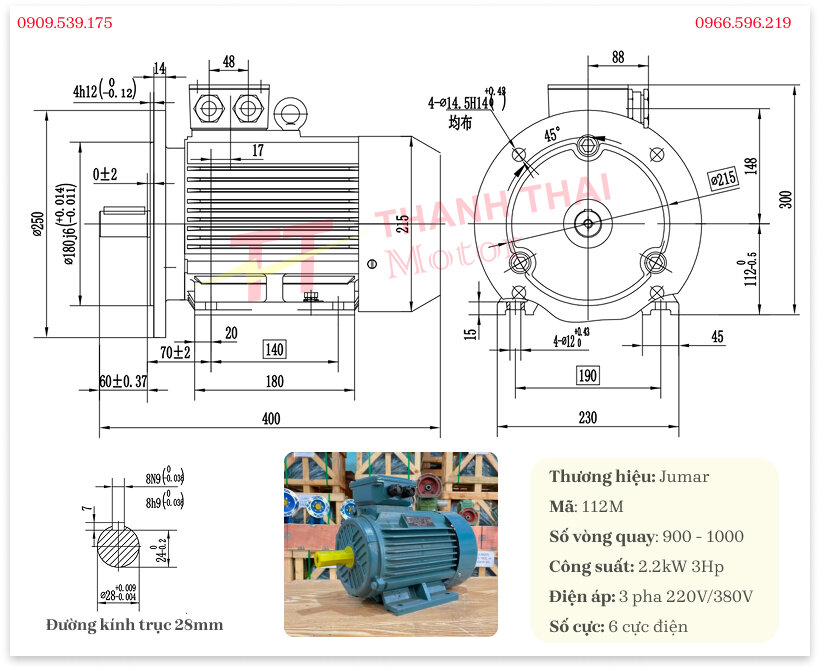

Motor 3 pha 2.2 kW 6 cực điện (6poles) (900 – 1000 vòng/phút)

Lực kéo (mô-men xoắn) cực kỳ mạnh mẽ ngay từ khi khởi động. Chịu được tải nặng và các môi trường làm việc khắc nghiệt.

Thông số kỹ thuật

Ứng dụng:

• Máy khuấy trộn dung dịch: Tốc độ chậm giúp cánh khuấy đảo đều các loại hóa chất, sơn, hoặc dùng cho cánh quạt tạo oxy ao nuôi tôm mà không sợ cháy máy.
• Hệ thống vít tải vật liệu: Truyền tải các nguyên liệu dạng bột, hạt nặng như cám, cát, xi măng đi theo đường ống đứng hoặc ngang.
• Máy xay nghiền thức ăn chăn nuôi: Thích hợp kéo các trục búa đập nguyên liệu thô mà không bị sụt áp đột ngột khi cấp tải.

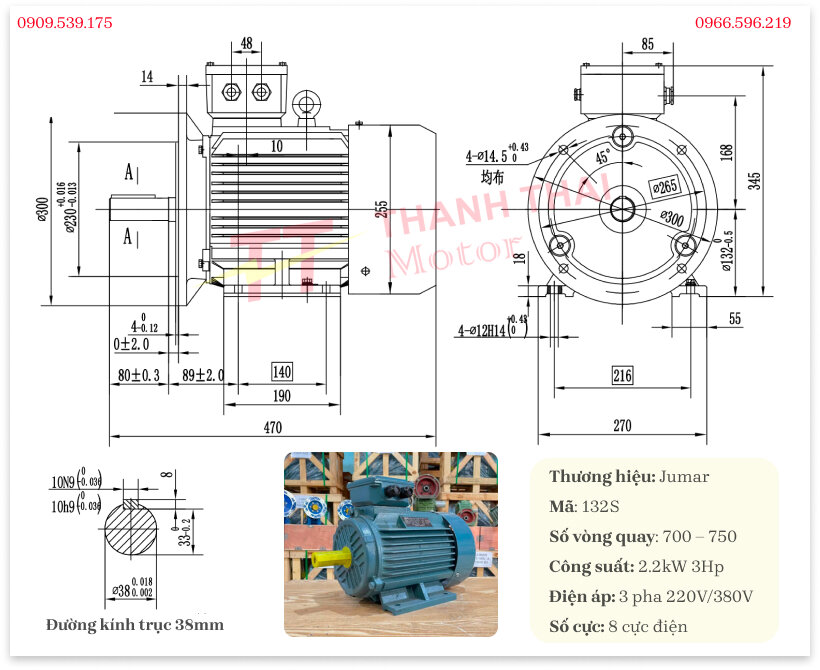

Động cơ điện 3 pha 2.2kW 3Hp 8 cực điện (8poles) (700 – 750 vòng/phút)

Dòng motor chuyên dụng cho tải siêu nặng. Lực kéo lớn nhất trong 4 loại nhưng tốc độ quay rất chậm. Thường có kích thước xác máy to và nặng hơn nhiều so với các dòng khác cùng công suất 3Hp.

Thông số kỹ thuật

Ứng dụng:

• Tời nâng hạ, vận thăng tải trọng nhỏ: Cần lực ghì tải ban đầu rất lớn để nhấc vật nặng lên cao từ từ, bảo đảm an toàn, không bị trượt hay trôi tải.
• Thiết bị dập khuôn, trạm nguồn thủy lực: Kéo bơm dầu thủy lực áp suất cao phục vụ cho máy chấn tôn thô, máy ép phế liệu.
• Máy băm xé phế liệu, bồn trộn: Ứng dụng trong các bồn trộn bê tông nhỏ, máy băm xé các loại rác thải, lốp xe cũ nơi cần lực cắt nghiền phá cực mạnh thay vì tốc độ nhanh.

Động cơ điện 3 pha 2.2kW 3Hp có thể kết hợp với sản phẩm nào?

Động cơ điện 3 pha 2.2kW 3Hp có thể kết hợp với nhiều loại hộp giảm tốc khác nhau như:

• Hộp giảm tốc trục vít: Các dòng WPA, WPS, WPO, WPX, WPDA, WPDS, WPD0, WPDX size 100 và hộp số cốt âm/cốt dương NMRV size 75, size 90.
• Hộp giảm tốc tải nặng: Dòng trục thẳng R, trục vuông góc K, trục vuông góc S, trục song song F (tạo thành các bộ motor giảm tốc tải nặng chuyên dụng cho công nghiệp).

Ngoài ra, còn có thể kết hợp được với:

• Puly và khớp nối: Phù hợp cho các đường kính trục motor 24mm (đối với dòng 2 cực) và 28mm (đối với dòng 4 cực, 6 cực).
• Thắng từ (phanh từ): Thắng từ dòng 2.2kW 3Hp hoặc 3kW 4Hp để phục vụ cho các ứng dụng cần dừng khẩn cấp hoặc chống trôi tải.

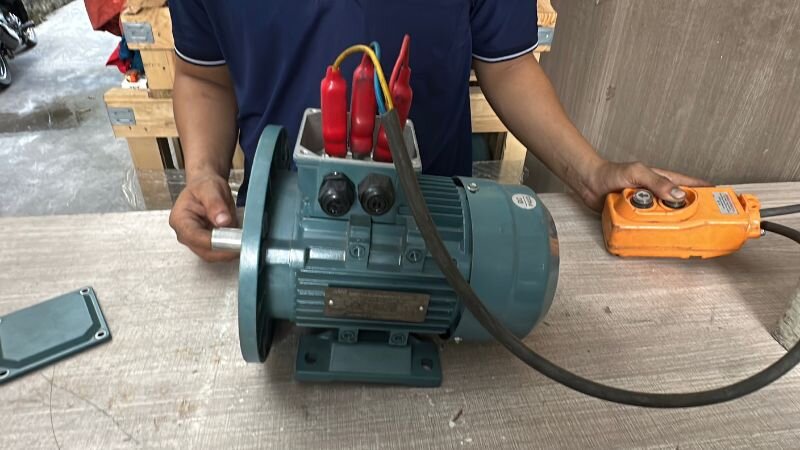

Hướng dẫn đấu nối động cơ điện 3 pha 2.2kW 3Hp

Bước 1: Mở khoang chứa bo mạch (hộp cầu đấu) của motor

• Dùng kờ-lê hoặc tua vít tháo dỡ các bu-lông hãm phần nắp đậy bảo vệ bên trên hộp điện motor 3Hp ra.
• Khi nhấc tấm chắn lên, bạn sẽ tiếp cận được tấm phíp cách điện chứa 6 cọc đồng tương ứng với các đầu cuộn dây bên trong stator được đánh số thứ tự từ trước.

Bước 2: Phân biệt sơ đồ cọc cấp nguồn thực tế

• Tại vị trí bo mạch, hệ thống cọc nối được định vị thành 2 dãy song song cố định.
• Để cấp điện, kỹ thuật viên chỉ thao tác trên dãy cọc chịu tải sơ cấp (thông thường nằm ở hàng dưới, ký hiệu trực quan là U1 – V1 – W1).

Bước 3: Định vị và cố định các cáp điện pha vào cọc tiếp điểm

• Dẫn 3 pha nóng (L1, L2, L3) của mạng lưới điện 3 pha 380V đi qua gioăng cao su bọc luồn dây vào hộp cực.
• Định vị chặt chẽ từng đầu dây pha vào 3 cọc U1, V1, W1 bằng ecu (đai ốc).

LƯU Ý AN TOÀN QUAN TRỌNG:

• Lực siết ốc tại các điểm đấu nối phải vừa đủ lực, không để lỏng lẻo vì sẽ gây hiện tượng sinh nhiệt, lốc máy và nguy cơ mất pha làm cháy cuộn dây đồng.
• Tuyệt đối giữ nguyên vị trí, không đảo dây nguồn đè lên hàng cọc đấu chung phía trên (U2, V2, W2) khi không thay đổi sơ đồ chạy Sao hay Tam giác.

Bước 4: Hoàn thiện cách điện và kiểm tra chiều quay trục động cơ

• Đặt lại vòng đệm chống nước, đóng nắp hộp điện và bắt chặt các vít định vị để cách ly hoàn toàn bụi bẩn từ môi trường sản xuất.
• Đóng aptomat để kiểm tra vận hành không tải cho motor 2.2kW. Nếu phát hiện cánh quạt tản nhiệt phía sau đuôi motor quay ngược chiều kim đồng hồ (hoặc ngược với chiều mũi tên chỉ định trên thân máy), hãy ngắt cầu dao tổng, đổi chỗ vị trí của 2 sợi dây nguồn cho nhau để lật ngược chiều quay của trục động cơ.

Việc nắm vững kỹ năng đấu nối thiết bị điện thông qua video hướng dẫn đấu dây động cơ điện 3 pha đơn giản công nghiệp là giải pháp tốt nhất giúp tối ưu hóa hiệu suất sinh công của thiết bị và hạn chế tối đa rủi ro chập cháy lưới điện xưởng. Đội ngũ kỹ thuật viên giàu kinh nghiệm tại Thành Thái Motor luôn sẵn sàng cung cấp các giải pháp lắp đặt và hỗ trợ chuyên sâu, giúp hệ thống truyền động của bạn luôn vận hành trơn tru nhất.

Để khám phá thêm các dòng sản phẩm chất lượng tại Thành Thái Motor, mời quý khách ghé thăm trang video tổng hợp thuộc chuyên mục video động cơ điện. Tại đây, đội ngũ kỹ thuật của chúng tôi sẽ mang đến cho bạn những thước phim thực tế nhất về sản phẩm, bảng báo giá chi tiết và các mẹo vận hành hữu ích.
