Động cơ điện có phanh 0.25kW 0.34Hp

Động cơ điện có phanh 0.25kW 0.34Hp là dòng sản phẩm động cơ điện (motor điện) được tích hợp cùng thắng từ (phanh từ) được sử dụng trong các ứng dụng cần dừng đột ngột, dừng hẳn. Thuộc phân loại động cơ điện dưới 3.7kW, sản phẩm này được thiết kế có cần gạt dễ sử dụng hơn và được ứng dụng phổ biến trong các ngành công nghiệp cơ khí chế tạo.

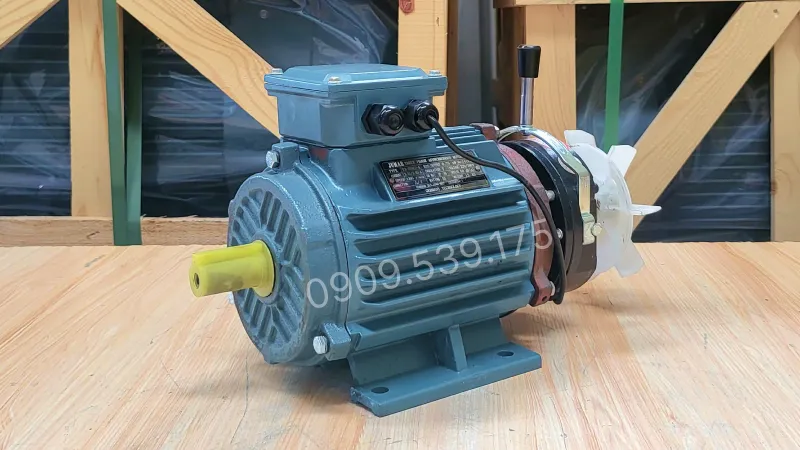

Thiết kế của động cơ điện có phanh 0.25kW 0.34Hp như thế nào?

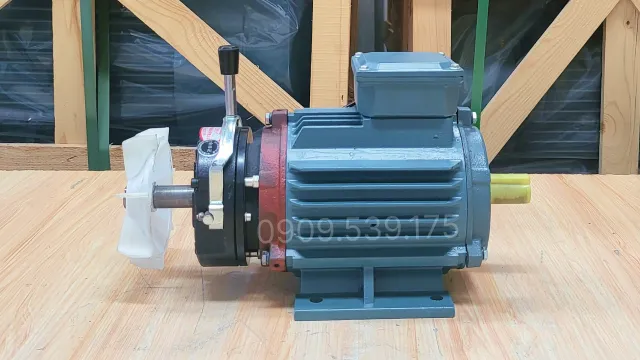

Động cơ điện có phanh (motor có thắng) này có cấu tạo vỏ ngoài làm bằng vỏ nhôm, được phủ lớp sơn màu xanh đem lại thẩm quan cho người nhìn và lớp sơn chống các tác nhân của môi trường. Phía sau motor gồm cánh quạt có nhiệm vụ làm mát động cơ khi vận hành và cánh quạt được bảo vệ bởi nắp sapo bởi các tác động từ môi trường bên ngoài.

Đặc biệt, động cơ điện còn được gắn thêm hệ thống phanh từ, giúp động cơ dừng hẳn nhanh chóng, đem lại tính an toàn trong quá trình hoạt động máy móc và sự an toàn của người sử dụng khi đang vận hành máy móc.

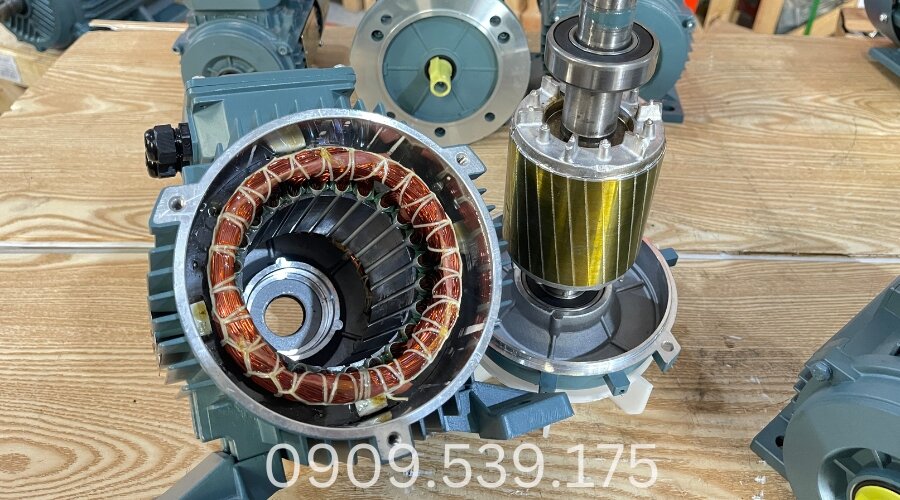

Cấu tạo động cơ điện có phanh 0.25kW 0.34Hp

Động cơ điện có phanh 0.25kW 0.34Hp bao gồm:

• Stator: Gồm lõi thép kỹ thuật giảm hao phí điện năng và cuộn dây đồng nguyên chất bọc vecni cách điện chuẩn Class F (chịu nhiệt 155°C).
• Rotor: Trục thép lồng sóc đúc nguyên khối, được cân bằng động kỹ lưỡng giúp triệt tiêu rung lắc và vận hành êm ái ở tốc độ cao.

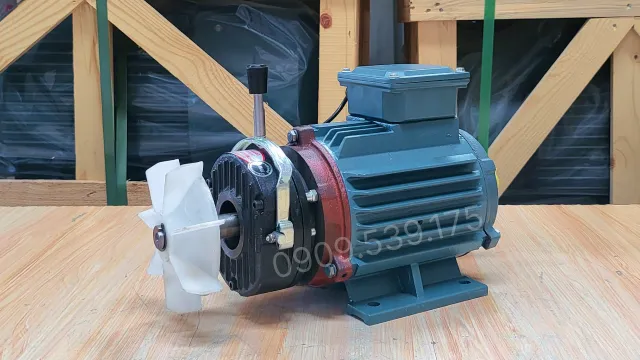

• Phanh điện từ: Gắn ở đuôi trục, gồm cuộn hút, đĩa ma sát và lò xo nén. Có nhiệm vụ khóa chặt trục quay ngay khi ngắt điện, chống trôi tải.
• Đi-ốt chỉnh lưu: Đặt trong hộp cực, làm nhiệm vụ chuyển đổi dòng điện AC sang DC để cấp nguồn điện ổn định cho cuộn hút của phanh.
• Vòng bi (Bạc đạn): Ổ bi định tâm chịu tải tốt, có phớt che bụi hai mặt và dùng mỡ bôi trơn công nghiệp chuyên dụng giúp tăng tuổi thọ.

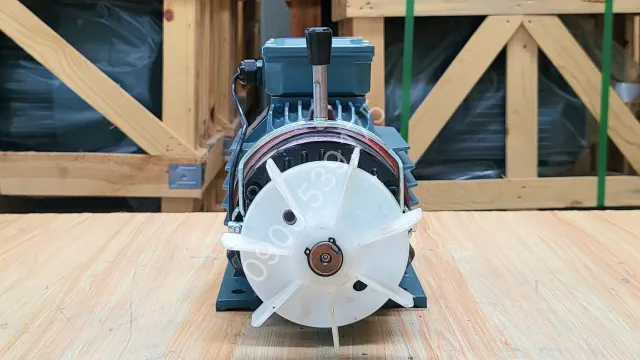

• Quạt làm mát:Cánh quạt ly tâm bằng nhựa gắn sau nắp phanh, thổi gió dọc theo các gờ tản nhiệt để làm mát động cơ khi vận hành.

Động cơ điện có phanh 0.25kW 0.34Hp có những loại nào?

Sản phẩm được chia thành 4 loại dựa trên tốc độ vòng quay.

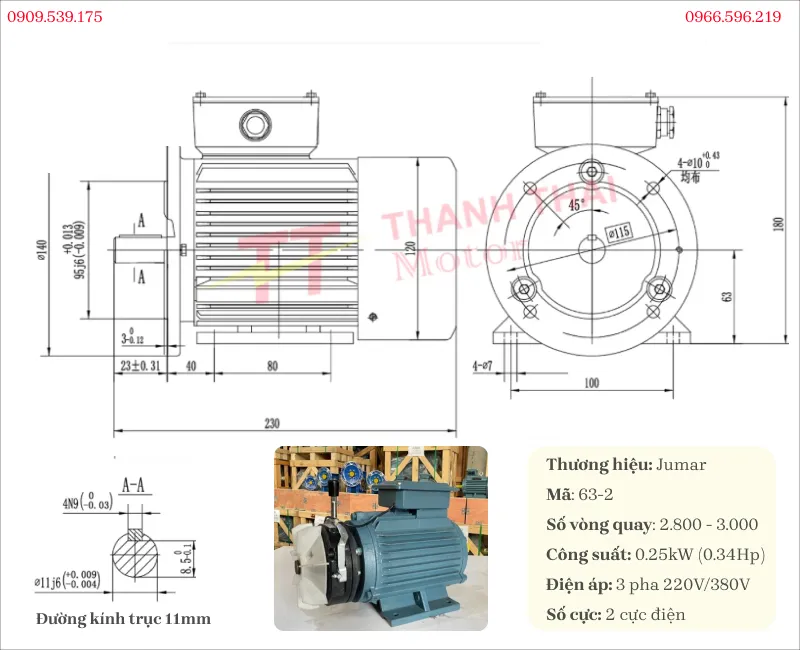

Motor có phanh 0.25kW 0.34Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Dùng cho cơ cấu cần tốc độ vòng quay lớn và hãm trục nhanh.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống máy cắt gỗ quy mô nhỏ cần hãm trục cắt ngay lập tức để bảo đảm an toàn cho kỹ thuật viên thao tác.
• Cơ cấu đẩy phôi tự động tốc độ cao trong xưởng gia công cơ khí giúp định vị vật liệu đúng tọa độ lập trình sẵn.
• Trục chính quay dao cắt biên yêu cầu dừng phanh khi kết thúc chu trình nhằm tránh rách mép sản phẩm gia công.
• Quạt hút ly tâm công suất nhỏ cần tính năng khóa trục khi ngắt điện để ngăn chặn luồng gió bên ngoài thổi ngược làm quay cánh quạt.

Motor có phanh 0.25kW 0.34Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Cung cấp lực kéo và tốc độ tiêu chuẩn cho tải nhẹ.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống băng chuyền vận chuyển linh kiện điện tử yêu cầu tính năng dừng chính xác tại trạm kiểm tra quang học.
• Thang tời thực phẩm nâng hạ giữa các tầng trong xưởng chế biến cần cơ cấu khóa trục để giữ buồng thang không bị trôi khi dừng.
• Trục xoay của máy đóng gói định lượng tự động yêu cầu ngắt chuyển động dứt khoát theo khối lượng hoặc thể tích đã được cài đặt trên bộ điều khiển trung tâm.
• Cơ cấu truyền động cho máy khuấy trộn sơn hoặc hóa chất cần dừng trục nhanh để cấp thêm nguyên liệu phụ gia theo đúng chu trình thời gian.

Motor có phanh 0.25kW 0.34Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Dòng tốc độ chậm, mô men xoắn cao hơn để kéo tải nặng.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trục cuốn cáp của các cụm tời nâng hạ thiết bị tải trọng nhẹ trong kho bãi yêu cầu khả năng phanh giữ an toàn khi đang treo tải ở trên cao.
• Hệ thống băng tải dốc vận chuyển vật liệu hoặc nông sản cần tính năng khóa phanh chống trôi ngược khi hệ thống bị mất điện đột ngột.
• Cơ cấu kéo gầu nâng tải lên bồn chứa tại các trạm trộn vật liệu cỡ nhỏ đòi hỏi dừng chính xác tại cửa xả liệu.
• Máy đảo trộn vật liệu dạng sệt cần lực vặn xoắn lớn ở tốc độ chậm và dừng ngay lập tức khi mở nắp bồn trộn để đảm bảo an toàn thao tác.

Motor có phanh 0.25kW 0.34Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Có tốc độ chậm nhất, lực vặn xoắn lớn và hãm trục an toàn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Động cơ di chuyển dầm biên của hệ thống cổng trục nhà xưởng yêu cầu vận tốc cực chậm và định vị vị trí thả hàng chính xác.
• Bàn xoay cố định chi tiết hàn rô bốt tự động đòi hỏi độ chính xác góc quay cao và không bị xê dịch khi tay máy hàn đang hoạt động.
• Cơ cấu nâng hạ sàn thao tác dành cho công nhân trong các xưởng lắp ráp thiết bị cơ khí cần khóa phanh kiên cố để đảm bảo an toàn lao động tuyệt đối.
• Lò xoay sấy khô nông sản hoặc vật liệu bột yêu cầu tốc độ quay chậm đều và phanh giữ vị trí khi tiến hành vệ sinh lồng sấy.

Động cơ điện có phanh 0.25kW 0.34Hp kết hợp với hộp giảm tốc nào?

Tùy vào nhu cầu tốc độ đầu ra, động cơ 0.25kW có thể được ghép nối với các loại hộp giảm tốc (hộp số giảm tốc) sau:

• Hộp giảm tốc bánh răng: Mã R17 cốt thẳng. Loại ngâm dầu, chạy êm, hiệu suất cao. Thường ứng dụng cho băng chuyền tải nhẹ, máy đóng gói cần dừng chuẩn xác.
• Hộp giảm tốc trục vít vỏ nhôm: Mã NMRV size 30 hoặc size 40. Ưu điểm siêu nhỏ gọn, tự hãm tốt, dễ lắp trong không gian hẹp. Dùng nhiều cho tời kéo thực phẩm, máy xay, máy khuấy nhỏ.
• Cơ cấu nối: Dùng khớp nối bích cứng hoặc khớp nối đệm cao su (ưu tiên loại cao su để giảm chấn và hấp thụ lực giật khi phanh đột ngột, giúp bảo vệ hộp số).

Hướng dẫn đấu nối điện cho động cơ điện có phanh

Motor 3 pha có thắng từ sử dụng cơ cấu phanh điện từ để giữ trục khi dừng máy. Khi đấu dây cần làm đúng sơ đồ để tránh sai kết nối giữa motor và hệ thống phanh.

Bước 1: Kiểm tra thông số

Kiểm tra thông số trên nhãn motor gồm điện áp, công suất và dòng định mức. Với motor có thắng từ, cần kiểm tra thêm điện áp cuộn phanh để chọn nguồn cấp phù hợp. Xem trực tiếp video động cơ điện để nắm cách đọc các thông số trên motor.

Bước 2: Mở hộp cực

Tháo nắp hộp cực để kiểm tra các đầu dây bên trong. Bên trong thường có dây stator, đầu cấp nguồn và bộ chỉnh lưu cho hệ thống thắng từ.

Bước 3: Xác định đầu dây

Dựa vào sơ đồ điện của motor để xác định các đầu U, V, W và các đầu liên quan đến mạch phanh. Không đấu khi chưa xác định rõ chức năng từng đầu dây.

Bước 4: Đấu dây nguồn

Đấu dây nguồn vào các đầu U, V, W theo sơ đồ. Sau khi đấu xong cần kiểm tra lại các điểm siết dây và tiếp xúc để tránh lỏng hoặc tiếp xúc kém.

Bước 5: Kiểm tra hoạt động

Cấp điện và kiểm tra motor chạy và thắng từ hoạt động đúng trạng thái. Nếu phanh không nhả hoặc motor chạy không ổn định thì kiểm tra lại đấu nối và nguồn cấp.

Ngoài nội dung đấu dây, có thể xem video tổng hợp của Thành Thái Motor. Đây là trang chính chứa nhiều video về động cơ điện theo từng nhóm nội dung như kiểm tra, sửa chữa và vận hành thiết bị. Không phải là video hướng dẫn đấu dây riêng lẻ.
