Động cơ điện có phanh 0.37kW 0.5Hp

Động cơ điện có phanh 0.37kW 0.5Hp là sản phẩm động cơ điện (motor điện) được hỗ trợ thêm bộ phận thắng từ (phanh từ) được sử dụng trong các trường hợp cần dừng đột ngột, dừng hẳn. Thuộc phân khúc động cơ điện dưới 3.7kW được thiết kế có cần gạt sử dụng thuận tiện hơn và được ứng dụng phổ biến trong nhiều ngành công nghiệp cơ khí chế tạo như thang vận tời hàng, cầu trục nâng hạ, băng tải,…

Thiết kế của động cơ điện có phanh 0.37kW 0.5Hp như thế nào?

Động cơ điện có phanh (motor có thắng) có cấu tạo bên ngoài được làm bằng vỏ nhôm, được phủ lớp sơn tĩnh điện màu xanh đem lại thẩm quan người nhìn và lớp sơn có khả năng chống các tác nhân từ môi trường bên ngoài. Phía sau động cơ điện có cánh quạt làm mát động cơ khi hoạt động và có nắp sampo bảo vệ cạnh quạt bên ngoài.

Đặc biệt, động cơ còn được gắn thêm phanh từ, giúp động cơ dừng hẳn nhằm an toàn trong quá trình hoạt động máy móc và sự an toàn của người sử dụng khi vận hành máy móc.

Cấu tạo của động cơ điện có phanh 0.37kW 0.5Hp

Cấu trúc thiết bị là sự liên kết đồng bộ giữa phần động cơ điện cơ bản và cơ cấu phanh từ tính.

• Stator: Khối từ tĩnh dập khuôn từ các lá thép kỹ thuật điện, chứa cuộn dây đồng nguyên chất được phủ vecni cách điện chịu nhiệt chuẩn F.
• Rotor: Trục quay lồng sóc làm bằng thép hợp kim, trải qua công đoạn cân bằng động nhằm giúp thiết bị vận hành ổn định và không phát sinh rung lắc ly tâm.
• Phanh điện từ: Module hãm lắp ngay sau cốt trục, chứa cuộn hút điện từ, đĩa ma sát và hệ thống lò xo nén cơ học, tự động khóa chặt trục ngay khi ngắt điện.
• Đi ốt chỉnh lưu: Linh kiện điện tử làm nhiệm vụ chuyển đổi dòng điện xoay chiều sang dòng điện một chiều để cấp nguồn nuôi cuộn hút phanh hoạt động.
• Vòng bi: Ổ bi định tâm chịu tải trọng xuyên tâm tốt, tích hợp sẵn phớt che bụi và mỡ bôi trơn công nghiệp chuyên dụng.
• Quạt làm mát:Cánh quạt ly tâm bằng nhựa gắn phía sau cụm phanh, liên tục đẩy luồng không khí đi dọc theo các gân tản nhiệt của thân máy.

Động cơ điện có phanh 0.37kW 0.5Hp có những loại nào?

Dòng máy 0.37kW 0.5Hp có phanh cung cấp bốn dải tốc độ vòng tua cơ bản, tương thích với nhiều hệ thống truyền tải công suất nhỏ khác nhau. Thông số kỹ thuật chi tiết như sau.

Motor có phanh 0.37kW 0.5Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Thiết bị quay với vận tốc cao, phục vụ các cơ cấu cần phản hồi nhanh và dừng dứt khoát tại vòng tua lớn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Quạt hút ly tâm công suất nhỏ cần hãm trục ngay khi ngắt điện để tránh luồng gió thổi ngược làm hỏng cánh quạt.
• Bơm định lượng hóa chất yêu cầu ngắt dòng lưu chất chính xác nhằm kiểm soát đúng tỷ lệ pha trộn tiêu chuẩn.
• Cơ cấu gạt phôi tự động tốc độ cao trong xưởng gia công cơ khí giúp phân loại sản phẩm lỗi dứt khoát khỏi băng chuyền.
• Trục chính máy đánh bóng kim loại cỡ nhỏ yêu cầu khóa trục lập tức khi kết thúc mẻ đánh bóng để kỹ thuật viên thay mâm cắt an toàn.

Motor có phanh 0.37kW 0.5Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Dải tốc độ thông dụng mang lại lực kéo ổn định cùng khả năng hãm phanh mượt mà cho các mức tải nhẹ.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Băng chuyền chuyển linh kiện nhẹ cần dừng đúng vị trí trạm quét mã vạch để mắt đọc quang học ghi nhận thông tin.
• Thang tời thực phẩm nâng hạ giữa các tầng trong xưởng chế biến quy mô nhỏ đòi hỏi giữ buồng thang đứng yên khi bốc dỡ hàng.
• Máy đóng gói định lượng yêu cầu ngắt trục chính xác theo khối lượng thành phẩm đã cài đặt trên bảng điều khiển.
• Dây chuyền chiết rót dung dịch vào chai nhựa cần động cơ phanh nhạy để vòi bơm xả đúng vạch định mức thể tích.

Motor có phanh 0.37kW 0.5Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Thiết bị được giảm vòng tua để tăng sức kéo, phù hợp hãm phanh an toàn các tải trọng có độ đầm chắc.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trục cuốn cáp của các thiết bị tời nâng tải trọng nhẹ trong không gian hẹp cần tính năng giữ chặt vật nâng ở trên cao.
• Băng tải dốc vận chuyển vật liệu cần tính năng chống trôi ngược khi cúp điện nhằm ngăn vật liệu đổ dồn về chân băng chuyền.
• Máy khuấy dung dịch hóa chất yêu cầu duy trì lực khuấy đều đặn và khóa trục khi mở nắp bồn để bảo đảm an toàn.
• Hệ thống vít tải cấp nguyên liệu hạt nhựa lên phễu chứa cần dừng ngay lập tức khi cảm biến báo đầy phễu.

Động cơ điện có phanh 0.37kW 0.5Hp kết hợp hộp giảm tốc nào

Để tinh chỉnh tỷ số truyền, kỹ thuật viên thường ghép nối máy 0.37kW với các bộ hộp giảm tốc (hộp số giảm tốc) cơ khí chuyên dụng.

• Hộp giảm tốc bánh răng: Các mã R17 hoặc R27 ngâm dầu chuyên dùng cho hệ thống băng chuyền tải nhẹ.
• Hộp giảm tốc vỏ nhôm trục vít: Các mã NMRV kích cỡ 30 hoặc 40 phục vụ thiết bị nâng hạ cơ bản trong không gian hẹp.
• Khớp nối truyền động: Khuyến khích dùng khớp nối mặt bích hoặc khớp nối đệm cao su để triệt tiêu chấn động dội ngược khi phanh hoạt động.

Hướng dẫn đấu dây cho động cơ điện có phanh

Motor 3 pha có thắng từ dùng phanh điện từ để giữ trục khi dừng máy. Khi đấu dây cần thực hiện đúng sơ đồ để tránh sai giữa phần động cơ và phần phanh.

Bước 1: Kiểm tra thông số

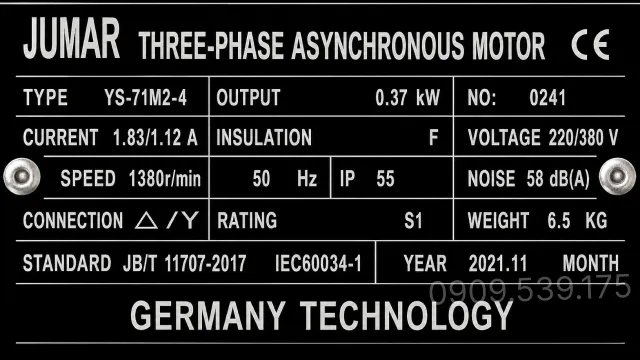

Kiểm tra thông số trên nhãn motor gồm điện áp, công suất và dòng định mức. Với motor có thắng từ, cần kiểm tra thêm điện áp cuộn phanh để chọn nguồn cấp phù hợp. Xem trực tiếp video động cơ điện để biết cách đọc thông số trên motor.

Bước 2: Mở hộp cực

Tháo nắp hộp cực để kiểm tra các đầu dây bên trong. Khu vực này thường có dây stator, đầu cấp nguồn và bộ chỉnh lưu của hệ thống thắng từ.

Bước 3: Xác định đầu nối

Dựa vào sơ đồ điện của motor để xác định các đầu U, V, W và các đầu liên quan đến mạch phanh. Không đấu khi chưa xác định rõ từng đầu dây.

Bước 4: Đấu dây nguồn

Đấu dây nguồn vào các đầu U, V, W theo sơ đồ. Sau khi đấu xong cần kiểm tra lại các điểm siết dây và tiếp xúc để tránh lỏng hoặc tiếp xúc kém.

Bước 5: Kiểm tra hoạt động

Cấp điện và theo dõi motor chạy và hoạt động của thắng từ. Nếu phanh không nhả hoặc motor chạy không đúng thì kiểm tra lại đấu nối và nguồn cấp.

Ngoài nội dung đấu dây, có thể truy cập mục video tổng hợp của Thành Thái Motor. Đây là trang chứa nhiều video về động cơ điện theo từng nhóm nội dung kỹ thuật như kiểm tra, sửa chữa và vận hành, không phải video hướng dẫn đấu dây.
