Hộp giảm tốc 2 cấp UDL 2.2kW – WPDO 120

Hộp giảm tốc 2 cấp UDL 2.2kW – WPDO 120 là dòng hộp giảm tốc (hộp số giảm tốc) có sự kết hợp giữa bộ điều tốc cơ (UDL) và hộp giảm tốc trục vít có cấu bánh răng chắc chắn, mang lại truyền động ổn định và mô-men xoắn đầu ra mạnh mẽ. vỏ hộp cứng cáp, gia công chính xác giúp tăng độ bền và khả năng tản nhiệt hiệu quả. Trục vào – trục ra đồng trục, dễ lắp đặt với nhiều hệ thống công nghiệp. Sản phẩm phù hợp cho dây chuyền cần hoạt động liên tục, êm ái và tuổi thọ cao.

Thiết kế tổng quan hộp giảm tốc 2 cấp UDL 2.2kW – WPDO 120

Hộp giảm tốc 2 cấp có thiết kế chắc chắn, hiện đại, phù hợp với môi trường sản xuất liên tục:

• Vỏ hộp số làm từ hợp kim nhôm kết hợp gang đúc, nhẹ, bền, chịu tải tốt và tản nhiệt nhanh.
• Sơn tĩnh điện màu xanh công nghiệp, vừa bảo vệ thiết bị khỏi oxy hóa và bụi bẩn, vừa tạo tính thẩm mỹ.
• Núm điều chỉnh tốc độ cơ học được bố trí thuận tiện trên bộ điều tốc cơ (UD)L, giúp thay đổi tốc độ nhanh – chậm mà không cần ngắt điện hay dừng máy.
• Bộ điều chỉnh tốc độ motor 2.2kW 3Hp liên kết trực tiếp với hộp giảm tốc trục vít WPDO 120, tạo ra cụm truyền động hai cấp mạnh mẽ, giúp tăng mô – men xoắn và giữ tốc độ ổn định trong suốt quá trình vận hành.
• Thiết kế nhỏ gọn giúp dễ dàng lắp đặt với nhiều loại động cơ khác nhau, tiết kiệm không gian trong dây chuyền sản xuất.

Cấu tạo hộp giảm tốc 2 cấp UDL – WPDO

Dòng thiết bị này được lắp chung với động cơ điện (motor điện) tạo ra phản phẩm động cơ giảm tốc (motor giảm tốc) cụ thể hơn là lắp với động cơ điện 3 pha 2.2kW 3Hp.

Hộp giảm tốc 2 cấp UDL 2.2kW – WPDO 120 bao gồm các bộ phận chính:

• Cụm trục vít – bánh vít WPDO 120 chế tạo từ thép hợp kim tôi cứng, đảm bảo độ bền và khả năng truyền tải cao.
• Núm điều chỉnh tốc độ cơ học giúp thay đổi tốc độ nhanh – chậm theo yêu cầu.
• Ốc thông hơi và nắp dầu hỗ trợ cân bằng áp suất, làm mát và bảo vệ dầu bôi trơn, tăng tuổi thọ thiết bị.
• Trục vào nối với motor qua bộ điều tốc cơ (UDL), trục ra WPDO 120 tạo ra mô – men xoắn lớn, vận hành ổn định và hạn chế rung lắc.
• Nhờ vật liệu chất lượng cao và kết cấu tối ưu, hộp giảm tốc hoạt động bền bỉ, giảm hao mòn và chi phí bảo dưỡng.

Thông số kỹ thuật hộp giảm tốc 2 cấp UDL 2.2kW – WPDO 120

Nội dung dưới đây sẽ cung cấp cho các kỹ sư và bộ phận mua hàng bảng số liệu chi tiết về kích diện trục, tiêu chuẩn mặt bích cũng như khả năng biến thiên tỷ số truyền của dòng thiết bị này.

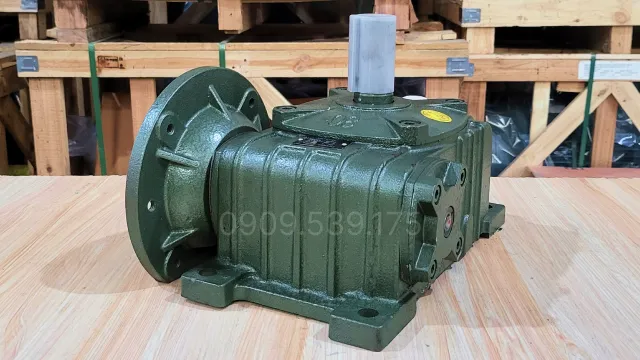

Thông số kỹ thuật hộp số giảm tốc WPDO 120

Hộp số giảm tốc WPDO 120 là bộ phận quyết định trực tiếp đến lực kéo và mô-men xoắn ở đầu ra, sở hữu các kích thước hình học tiêu chuẩn như sau:

Thông số kỹ thuật bộ điều chỉnh tốc độ motor UDL 2.2kW

Dưới đây là các thông số kỹ thuật chi tiết về kiểu lắp mặt bích và biên độ thay đổi tỷ số truyền của thiết bị:

Ứng dụng hộp giảm tốc 2 cấp UDL 2.2kW – WPDO 120

Nhờ thiết kế bền bỉ và khả năng điều chỉnh tốc độ linh hoạt, hộp giảm tốc trục vít 2 cấp được ứng dụng rộng rãi trong:

• Băng tải, băng chuyền, hệ thống vận chuyển hàng hóa công nghiệp.
• Máy trộn, máy khuấy, máy nghiền, máy sấy trong thực phẩm, hóa chất, dược phẩm.
• Máy đóng gói, máy chiết rót, máy dán nhãn tự động.
• Máy in, máy dệt, máy cắt, máy uốn kim loại, máy gia công cơ khí.
• Hệ thống nâng hạ, bàn xoay, băng tải con lăn, robot công nghiệp.
• Thiết bị nông nghiệp, xử lý nước, các hệ thống cần thay đổi tốc độ liên tục.

Cách lắp hộp số trục vít WPDO và điều tốc cơ UDL tạo thành hộp số giảm tốc 2 cấp

Quy trình lắp ghép bộ điều tốc cơ UDL 2.2kW và hộp số trục vít WPDO 120 được thực hiện nhanh chóng qua các bước chuẩn kỹ thuật sau:

• Chuẩn bị và kiểm tra linh kiện: Trước khi tiến hành, cần lau sạch cốt trục (trục vào/trục ra) và mặt bích của cả hai thiết bị. Kiểm tra kỹ kích thước rãnh then và chốt then (then dày 8mm) xem có khớp hoàn toàn với thông số kỹ thuật hay không. Đảm bảo không có bụi bẩn hoặc mạt kim loại bám trên bề mặt tiếp xúc.
• Lắp chốt then: Đóng chặt chốt then vào rãnh then của trục.
• Căn chỉnh và kết nối mặt bích: Căn thẳng hàng tâm trục của bộ điều tốc UDL với lỗ trục vào của hộp số trục vít WPDO 120. Từ từ đẩy mặt bích B5 của bộ điều tốc UDL áp sát vào mặt bích vào của WPDO sao cho các lỗ bắt vít trên hai mặt bích trùng khớp hoàn toàn với nhau.
• Siết chặt bu-lông cố định: Gá các bu-lông vào lỗ bích, sau đó dùng lực siết đều theo hình chéo (đối xứng chử X) để đảm bảo hai mặt bích khít đều, không bị vênh. Việc siết lệch có thể gây ra hiện tượng lệch tâm, dẫn đến rung lắc mạnh và làm hỏng phốt dầu khi máy chạy.

Hộp giảm tốc 2 cấp UDL 2.2kW – WPDO 120 là sự kết hợp thông minh giữa công nghệ điều tốc vô cấp ADTECH và bộ khung cơ khí vững chắc của dòng WPDO size 120 mang lại một giải pháp kiểm soát tốc độ lý tưởng, đáp ứng linh hoạt các yêu cầu sản xuất nghiêm ngặt và thay đổi liên tục hiện nay.

Quý khách sẽ dễ hình dung hơn khi kết hợp với video hộp giảm tốc của Thành Thái Motor. Bạn cũng có thể xem video tổng hợp để cập nhật thêm nhiều sản phẩm nổi bật.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Được sản xuất theo công nghệ tiên tiến của Đức, đạt tiêu chuẩn chất lượng Châu Âu.
• Giá cả cạnh tranh, chiết khấu tốt.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
