Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDA 60)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDA 60) là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi điều tốc cơ (UDL) và hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) tạo thành hộp giảm tốc 3 cấp (hộp số giảm tốc 3 cấp) hiệu quả giảm tốc sâu cùng khả năng điều tốc rộng, giúp hệ thống vận hành ổn định ở nhiều chế độ tốc độ khác nhau, ở cấp cuối tạo ra mô-men xoắn mạnh và tốc độ thấp nhưng ổn định, đáp ứng nhu cầu của các thiết bị cần lực kéo lớn trong quá trình hoạt động dài hạn.

Tổng quan về hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDA 60)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDA 60) có lớp vỏ được làm bằng gang hoặc nhôm, bên ngoài được phủ một lớp sơn tĩnh điện chống trầy xước. Kết cấu nhỏ gọn, chắc chắn, truyền động ổn định và hạn chế rung ồn tối đa. Đây là lựa chọn tối ưu cho các hệ thống cần vận hành liên tục, tiết kiệm năng lượng và yêu cầu độ bền cao. Thường được sử dụng khi cần đảm bảo độ êm ái, độ bền cao và tải trọng ổn định trong các dây chuyền công nghiệp.

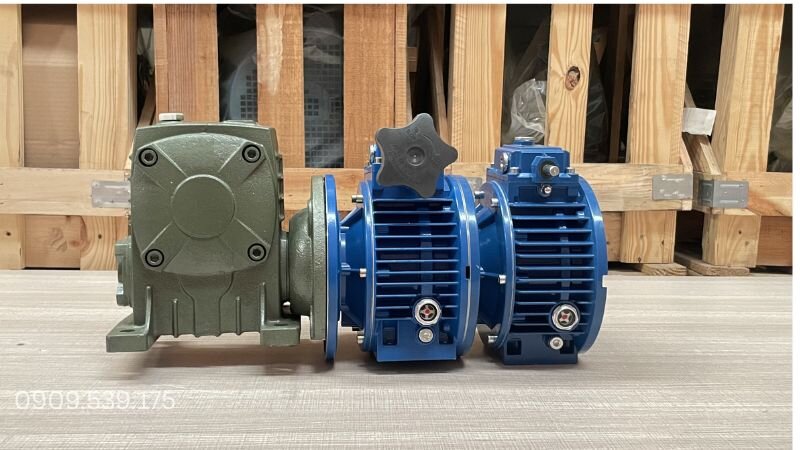

Cấu tạo hộp giảm tốc 3 cấp 2 UDL 0.37kW và 1 WPDA 60

Hộp giảm tốc 3 cấp 2 UDL 0.37kW và 1 WPDA 60 có cấu tạo độc đáo được lắp từ hộp giảm tốc 2 cấp UDL 0.37kW – WPDA 60 và bộ điều chỉnh tốc độ motor 0.37kW 0.5Hp Có chi tiết như sau:

Cấu tạo bộ điều chỉnh tốc độ:

• Puly biến thiên kích thước nhỏ: puly côn thiết kế gọn, thay đổi bán kính làm việc để tạo dải tốc độ vô cấp.
• Cơ cấu chỉnh lực tay xoay: núm vặn/ cần gạt nhỏ gọn điều chỉnh lực ép lên puly, cho thao tác nhanh và chính xác.
• Khớp nối đàn hồi & trục truyền: khớp nối giảm chấn giữa motor và bộ điều tốc, đảm bảo truyền mô-men êm và bảo vệ các chi tiết.
• Vỏ kim loại & ổ đỡ tích hợp: vỏ nhôm/gang mỏng nhẹ cùng ổ bi và phớt dầu giúp tản nhiệt, giảm ma sát và tăng tuổi thọ.

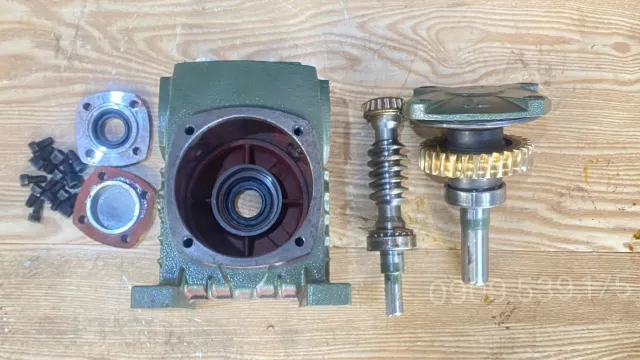

Cấu tạo của hộp giảm tốc 2 cấp UDL 0.37kW – WPDA 60:

• Bộ điều tốc cơ UDL bộ UDL đầu tiên đóng vai trò tiếp nhận trực tiếp tốc độ từ động cơ và thực hiện điều chỉnh tốc độ ban đầu.

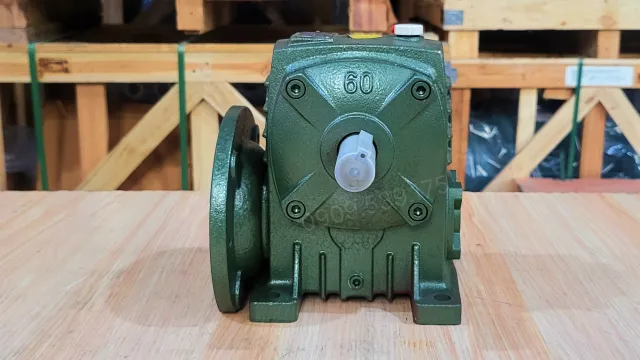

• Hộp giảm tốc trục vít WPDA 60 (hộp số giảm tốc trục vít WPDA 60): Là cấp thực hiện nhiệm vụ giảm tốc sâu và tạo mô-men xoắn lớn được cấu tạo từ trục vít làm bằng thép và bánh vít làm bằng hợp kim giúp tăng độ bền và giảm ma sát.
• Cụm trục vào – trục ra: Trục vào kết nối từ bộ UDL, truyền lực qua trục vít; trục ra được bố trí vuông góc, cho tốc độ ổn định và lực kéo mạnh.
• Thân vỏ gang đúc & ổ bi: Vỏ gang dày bền bảo vệ toàn bộ cơ cấu bên trong; ổ bi – phớt dầu giúp giảm ma sát, chống rò dầu và tăng tuổi thọ hoạt động.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDA 60)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDA 60) là tổ hợp gồm hai điều tốc cơ UDL 0.37kW và một hộp giảm tốc trục vít. Dưới đây là thông số kỹ thuật của từng bộ phận.

Thông số kỹ thuật điều tốc cơ UDL 0.37kW 0.5Hp

Bảng dưới đây cung cấp các thông số kỹ thuật của điều tốc cơ UDL 0.37kW 0.5Hp để thuận tiện cho việc tham khảo và lựa chọn.

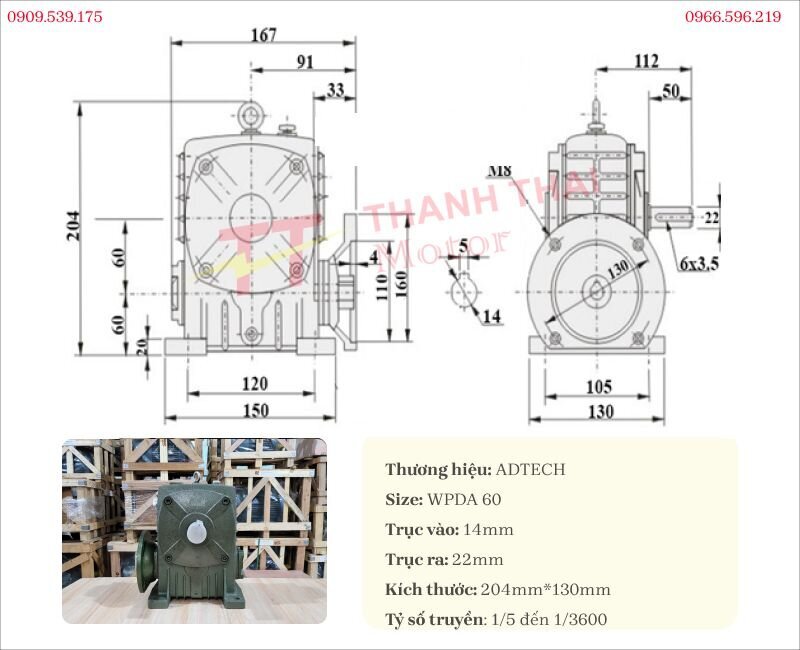

Thông số kỹ thuật hộp giảm tốc trục vít WPDA 60

Các thông số kỹ thuật của hộp giảm tốc trục vít WPDA 60 được trình bày dưới đây, bao gồm kích thước và đường kính trục vào, trục ra của sản phẩm.

Ứng dụng hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDA 60)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDA 60) này được kết nối với động cơ điện (motor điện) rõ hơn là động cơ điện 3 pha (motor điện 3 pha) – động cơ điện 3 pha 0.37kW 0.5Hp (motor điện 3 pha 0.37kW 0.5Hp) có những ứng dụng cho các ngành công nghiệp như:

• Băng tải dạng đứng hoặc không gian hẹp: phù hợp với kiểu trục ra hướng xuống của WPDA 60, linh hoạt trong lắp đặt.
• Hệ thống cấp liệu vít tải – vít nạp: yêu cầu tốc độ ổn định và thay đổi linh hoạt theo lượng vật liệu.
• Máy trộn – máy khuấy nhỏ: hoạt động nhiều chế độ tốc độ để đáp ứng từng giai đoạn phối trộn.
• Bàn xoay – bàn phân loại: cần tốc độ chậm, êm và có thể thay đổi nhanh khi cần.
• Thiết bị đóng gói tự động: tốc độ motor phải thích ứng theo từng loại sản phẩm và độ dài chu kỳ

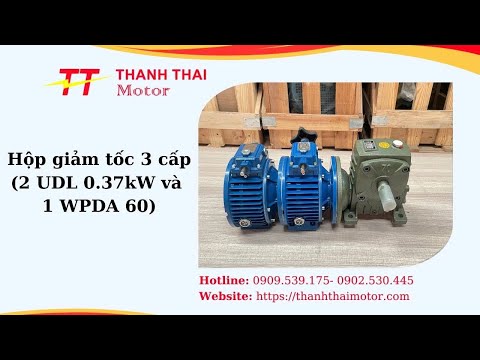

Qua những thông tin trên, có thể thấy hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDA 60) là giải pháp truyền động phù hợp cho các hệ thống cần điều chỉnh tốc độ linh hoạt, mô-men xoắn lớn và khả năng vận hành ổn định trong thời gian dài. Nếu muốn quan sát trực tiếp cấu tạo bạn có thể tham khảo video hộp giảm tốc do Thành Thái Motor thực hiện. Đồng thời, đừng bỏ lỡ thư viện video tổng hợp để tìm hiểu thêm nhiều dòng hộp giảm tốc, động cơ điện và các giải pháp truyền động công nghiệp khác.
