Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDX 60)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDX 60) đây là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi hộp giảm tốc 2 cấp và lắp thêm bộ điều tốc cơ tạo thành hộp giảm tốc 3 cấp được thiết kế nhằm mang lại khả năng điều tốc vô cấp, tốc độ ổn định và mô-men xoắn lớn ở tốc độ thấp giúp người vận hành tùy chỉnh tốc độ quay vô cấp một cách mượt mà, giữ nhiệm vụ giảm tốc cuối và ổn định mô-men. Với thiết kế nhỏ gọn phù hợp cho nhiều ngành công nghiệp cần độ chính xác và có độ bền bỉ.

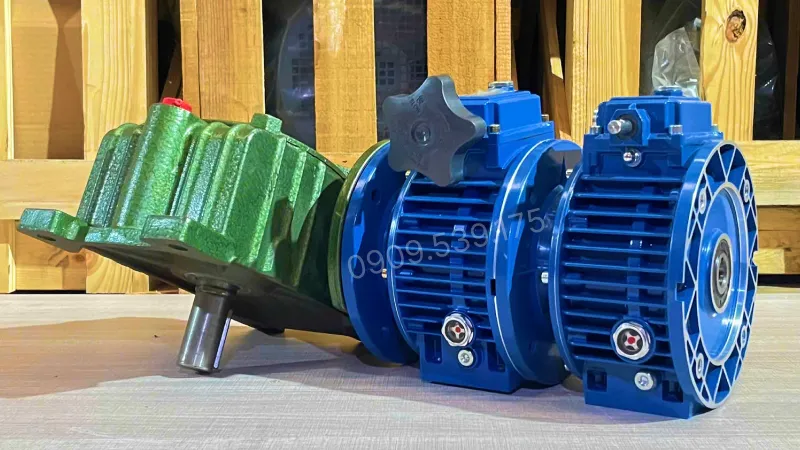

Tổng quan hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDX 60)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDX 60) là hệ thống truyền động chuyên dụng cho các ứng dụng cần tốc độ đầu ra siêu chậm, khả năng điều tốc linh hoạt và mô-men xoắn mạnh mẽ. Nhờ sự kết hợp ba cấp truyền động liên hoàn, thiết bị mang đến tốc độ thấp nhưng ổn định, hiệu suất cao và khả năng vận hành bền bỉ trong môi trường công nghiệp. Thiết kế đồng trục giúp lắp đặt dễ dàng, tương thích nhiều dòng động cơ, cấu trúc tối ưu giúp giảm rung, giảm tiếng ồn và tăng độ ổn định cho toàn hệ thống.

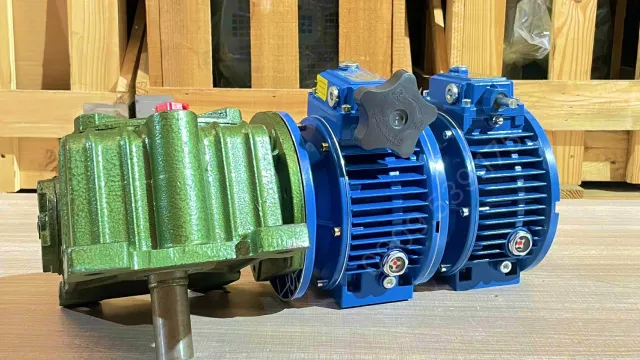

Cấu tạo hộp giảm tốc 3 cấp (2 UDL và 1 WPDX)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDX 60) được hình thành từ bộ điều chỉnh tốc độ motor 0.37kW 0.5Hp kết hợp với hộp giảm tốc 2 cấp UDL 0.37kW – WPDX 60 có cấu tạo như sau:

Cấu tạo bộ điều chỉnh tóc độ:

• Đĩa ma sát – đĩa côn: Các đĩa nón thay đổi vị trí tiếp xúc, tạo dải tốc độ đầu ra vô cấp, đảm bảo tốc độ ban đầu ổn định.
• Trục vào – trục ra: Trục vào nhận chuyển động từ motor; trục ra truyền tốc độ đã được điều chỉnh, ổn định và mượt mà.
• Cơ cấu điều chỉnh: Núm xoay hoặc tay gạt điều chỉnh lực ép giữa các đĩa, giúp thay đổi tốc độ nhanh – chậm linh hoạt.
• Vỏ bảo vệ & ổ bi: Vỏ kim loại gang/nhôm bảo vệ toàn bộ cơ cấu, kết hợp ổ bi và phớt dầu giảm ma sát, tăng tuổi thọ và vận hành êm.

Cấu tạo của hộp giảm tốc 2 cấp UDL 0.37kW – WPDX 60:

• Cấp 1: Bộ điều tốc UDL tinh chỉnh tốc độ mượt và chính xác: Lắp nối tiếp với UDL thứ nhất, cụm điều tốc thứ hai nhận tốc độ đã được giảm và tiếp tục điều chỉnh chi tiết hơn.
• Cấp 2: Hộp giảm tốc trục vít WPDX 60 tạo mô-men xoắn lớn tích hợp vỏ gang đúc liền khối, trục vít ren sâu mài chính xác, bánh vít hợp kim đồng và phớt dầu kép chống rò rỉ. WPDX 60 có nhiệm vụ giảm tốc mạnh, truyền lực ổn định và duy trì độ bền khi hoạt động lâu dài.
• Hệ đĩa nón và bạc trượt ma sát thấp giúp giữ tốc độ ổn định, hạn chế giật và đảm bảo sự êm ái trong truyền động.
• Hệ trục – ổ bi – cơ cấu liên kết truyền động: Bao gồm trục vào – trục trung gian – trục ra cùng ổ bi chịu lực, giúp toàn bộ hệ 3 cấp hoạt động đồng bộ, êm ái và ổn định.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDX 60)

Dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi của hệ thống hộp giảm tốc 3 cấp, bao gồm các tiêu chuẩn về kích thước, tỷ số truyền và khả năng chịu tải mà bạn cần nắm rõ trước khi lắp đặt.

Thông số kỹ thuật bộ điều chỉnh tốc độ motor UDL 0.37kW

Bộ điều tốc cơ UDL 0.37kW sở hữu các đặc tính kỹ thuật được tối ưu hóa để vận hành mượt mà và chính xác. Mời bạn tham khảo chi tiết dữ liệu kỹ thuật của thiết bị ngay dưới đây:

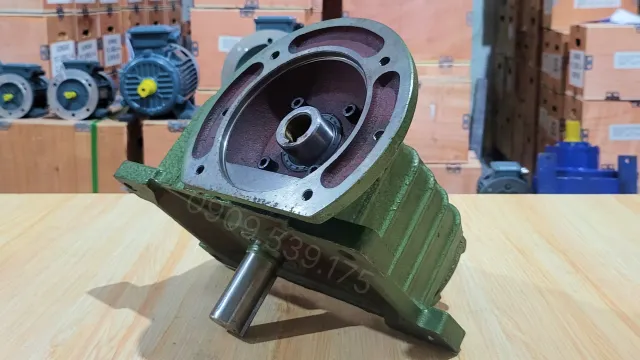

Thông số kỹ thuật hộp số giảm tốc WPDX 60

Các thông số kích thước và thông tin lắp đặt quan trọng của dòng hộp số giảm tốc WPDX 60 được trình bày cụ thể như sau:

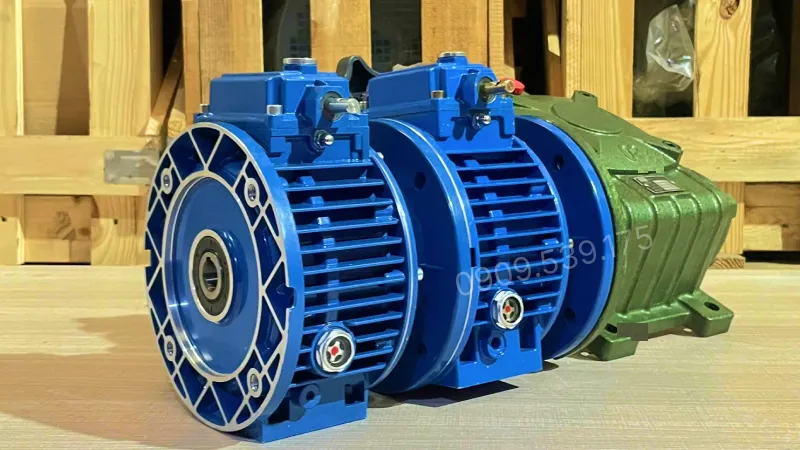

Ứng dụng hộp số 3 cấp (2 UDL 0.37kW và 1 WPDX 60)

Hộp giảm tốc 3 cấp này được kết nối với động cơ điện (motor điện) rõ hơn là động cơ điện 3 pha – động cơ điện 3 pha 0.37kW 0.5Hp có những ứng dụng cho các ngành công nghiệp như:

• Băng tải phân loại sản phẩm: Điều chỉnh tốc độ nhanh – chậm linh hoạt để đáp ứng từng công đoạn trong dây chuyền.
• Hệ thống vít tải và cấp liệu dạng xoắn: Cung cấp lực kéo ổn định, giúp vít nạp vận chuyển nguyên liệu đều và chính xác.
• Máy khuấy – máy trộn công suất nhỏ: Dễ dàng thay đổi tốc độ phù hợp từng giai đoạn khuấy, từ đảo chậm đến trộn nhanh.
• Thiết bị đóng gói – bàn xoay thao tác: Cần tốc độ thấp, ổn định nhưng có thể chuyển tốc mượt để phù hợp nhiều loại sản phẩm.

Cách lắp hộp giảm tốc WPDX và 2 điều tốc cơ UDL tạo thành hộp giảm tốc 3 cấp

Việc lắp đặt hệ thống truyền động 3 cấp đòi hỏi sự chính xác cao để đảm bảo độ đồng tâm, giúp hệ thống vận hành êm ái và kéo dài tuổi thọ thiết bị. Dưới đây là quy trình lắp đặt chuẩn cho hệ thống kết hợp giữa 2 bộ điều tốc cơ UDL và 1 hộp giảm tốc trục vít dòng WPDX.

• Kết nối UDL thứ nhất với UDL thứ hai: Trục ra của UDL 1 sẽ được kết nối trực tiếp với trục vào của UDL 2 thông qua mặt bích trung gian.
• Kết nối cụm 2 UDL với hộp giảm tốc WPDX: Sau khi đã có cụm 2 UDL, tiếp tục lắp trục ra của UDL 2 vào trục vào của hộp giảm tốc WPDX. Tại vị trí này, mô-men xoắn sẽ được tăng lên đáng kể, vì vậy cần đảm bảo mối ghép giữa trục ra của UDL 2 và trục vào của WPDX được siết chặt, không có độ rơ (backlash).

Lưu ý kỹ thuật quan trọng: Đồng trục là yếu tố cực kỳ quan trọng. Nếu lắp lệch tâm, hệ thống sẽ bị rung lắc mạnh, gây vỡ vòng bi và hỏng phớt dầu chỉ trong thời gian ngắn. Sau khi lắp đặt, hãy đảm bảo nút thông hơi trên hộp WPDX hướng lên trên.

Kết hợp bộ đôi điều tốc cơ UDL 0.37kW cùng hộp giảm tốc WPDX 60 tạo nên hệ thống hộp giảm tốc 3 cấp hoàn hảo cho các ứng dụng yêu cầu tốc độ siêu chậm và mô-men xoắn lớn. Sản phẩm không chỉ đảm bảo độ ổn định cao trong quá trình vận hành mà còn giúp nâng cao hiệu suất cho các dây chuyền sản xuất cần độ chính xác cao.

.Những thông tin trên sẽ giúp bạn lựa chọn thiết bị phù hợp với nhu cầu sử dụng. Đừng quên tham khảo video hộp giảm tốc và video tổng hợp để khám phá thêm nhiều nội dung hữu ích.
