Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3) đây là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) và lắp thêm bộ điều tốc cơ (UDL) tạo thành hộp giảm tốc 3 cấp (hộp số giảm tốc 3 cấp) tạo nên hệ thống truyền động ổn định và linh hoạt, cùng hệ thống ổ bi và phớt dầu, đảm bảo giảm ma sát, hạn chế rung lắc và kéo dài tuổi thọ thiết bị. Thiết kế gọn nhẹ, dễ lắp đặt, phù hợp cho nhiều loại máy móc công nghiệp và dây chuyền tự động.

Tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3) phần vỏ được đúc từ gang nguyên khối mang lại độ cứng vững cao, khả năng chịu lực tốt và hạn chế tối đa hiện tượng ăn mòn. Bên ngoài phủ sơn tĩnh điện, vừa tăng độ bền vừa giúp thiết bị hoạt động ổn định trong môi trường nhiệt độ cao, cơ cấu truyền động cycloid có độ cứng vững cao, khả năng chịu tải lớn và làm việc ổn định. Toàn bộ cụm hộp giảm tốc được lắp ghép trên bệ đỡ chung, đảm bảo đồng tâm trục, thuận tiện cho việc căn chỉnh, bảo dưỡng và tích hợp vào các dây chuyền máy công nghiệp.

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3) bao gồm bộ điều chỉnh tốc độ motor 1.5kW 2Hp kết hợp với hộp giảm tốc 2 cấp UDL 1.5kW – Cycloid X3 có cấu tạo như sau:

Cấu tạo bộ điều chỉnh tốc độ:

• Đĩa ma sát – đĩa côn: Thay đổi vị trí tiếp xúc để tạo tốc độ ra vô cấp.
• Trục vào – trục ra: Trục vào nhận lực từ motor, trục ra truyền tốc độ đã điều chỉnh.
• Cơ cấu điều chỉnh: Núm xoay hoặc tay gạt thay đổi lực ép lên đĩa, kiểm soát tốc độ nhanh – chậm.
• Vỏ & ổ bi: Vỏ bảo vệ cơ cấu bên trong; ổ bi và phớt dầu giúp vận hành êm và kéo dài tuổi thọ thiết bị.

Cấu tạo của hộp giảm tốc 2 cấp UDL 1.5kW – Cycloid X3:

• Cấp 1: Hộp giảm tốc Cycloid (tùy thuộc tỉ số truyền mà Cycloid X3 có các công suất khác nhau như hộp số giảm tốc Cycloid 5.5kW 7.5Hp hoặc hộp số giảm tốc Cycloid 7.5kW 10Hp)
• Cấp 2: Bộ giảm tốc UDL tinh chỉnh tốc độ mượt và chính xác hơn, ổn định tốc độ trước khi truyền sang cụm Cycloid.
• Đĩa ma sát chủ động – bị động, bộ con lăn điều chỉnh bán kính làm việc và cơ cấu chỉnh tốc độ. Vỏ hợp kim tản nhiệt tốt, trục vào nhận truyền động trực tiếp từ động cơ. Chức năng: tạo khả năng điều chỉnh tốc độ liên tục và giảm tốc sơ cấp.
• Trục vào gắn cam lệch tâm, đĩa cycloid và vòng bánh răng kim. Vỏ hộp bằng gang hoặc hợp kim dày, bánh cycloid làm việc theo nguyên lý lệch tâm tạo giảm tốc sâu. Trục ra dạng then hoa hoặc mặt bích, chịu mô-men lớn và làm việc bền bỉ.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3)

Hộp giảm tốc 3 cấp được kết hợp từ hai bộ điều tốc cơ UDL 1.5kW 2Hp và một hộp giảm tốc tải nặng Cycloid X3, đáp ứng yêu cầu điều chỉnh tốc độ linh hoạt và tỷ số truyền lớn. Dưới đây là thông số kỹ thuật của từng bộ phận.

Thông số kỹ thuật điều tốc cơ 1.5kW 2Hp

Các thông số kỹ thuật của điều tốc cơ UDL 1.5kW 2Hp được trình bày dưới đây, bao gồm kích thước, đường kính trục và dải tốc độ điều chỉnh.

Thông số kỹ thuật hộp giảm tốc tải nặng Cycloid X3

Dưới đây là bảng thông số kỹ thuật của hộp giảm tốc tải nặng Cycloid X3 với các thông số cơ bản về trục, tỷ số truyền và kích thước lắp đặt.

Ứng dụng hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X2) này được kết nối với động cơ điện (motor điện) rõ hơn là động cơ điện 3 pha (motor điện 3 pha) – động cơ điện 3 pha 1.5kW 2Hp (motor điện 3 pha 1.5kW 2Hp) có những ứng dụng cho các ngành công nghiệp như:

• Cung cấp mô-men lớn và tốc độ ổn định cho các hệ thống vận chuyển hàng hóa công nghiệp.
• Đảm bảo tốc độ quay thấp, đều và liên tục, phù hợp cho ngành hóa chất, thực phẩm, vật liệu.
• Tạo lực kéo mạnh và vận hành bền bỉ cho các máy ép, máy cưa, máy bào hoặc thiết bị chịu tải lớn.
• Hỗ trợ điều chỉnh tốc độ linh hoạt, đáp ứng nhiều chế độ làm việc khác nhau.

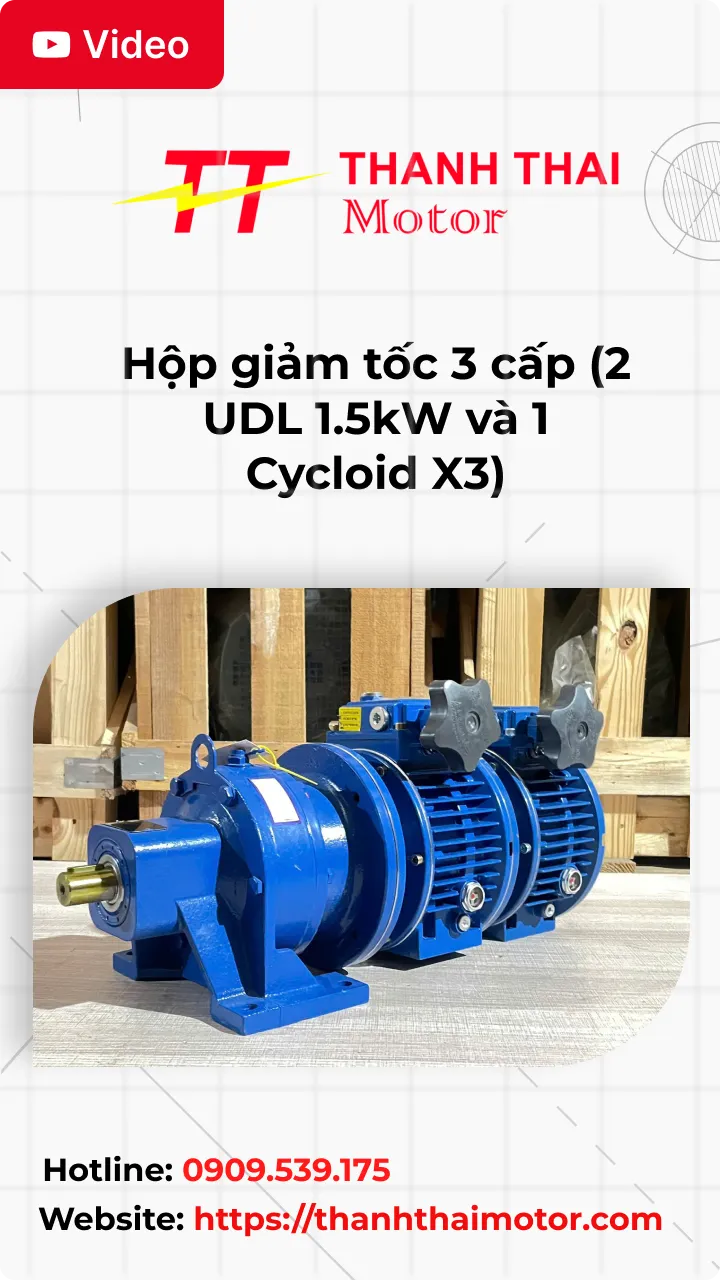

Để tìm hiểu rõ hơn về hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 Cycloid X3), khách hàng có thể tham khảo video hộp giảm tốc do Thành Thái Motor thực hiện. Video giới thiệu cấu tạo của từng cấp truyền động, cách lắp ghép giữa hai bộ điều tốc UDL và hộp giảm tốc Cycloid, đồng thời giúp người xem hiểu rõ hơn về nguyên lý hoạt động của thiết bị. Bên cạnh đó, video tổng hợp còn chia sẻ thêm các nội dung về kiểm tra, bảo dưỡng và những lưu ý khi sử dụng, hỗ trợ quá trình vận hành thiết bị ổn định và hiệu quả.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Được sản xuất theo công nghệ tiên tiến của Đức, đạt tiêu chuẩn chất lượng Châu Âu.
• Giá cả cạnh tranh, chiết khấu tốt.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
