Hộp số giảm tốc Cycloid 5.5kW 7.5Hp được thiết kế như thế nào?
Các hộp số giảm tốc Cycloid 5.5kW 7.5Hp có vẻ ngoài đẹp mắt với màu xanh sẫm. Động cơ được gia tăng khả năng bảo về bằng việc thiết kế vỏ động cơ bằng chất liệu gang bền bỉ, cứng cáp. Nhờ đó, khả năng bảo vệ được tăng lên, kể cả khi chịu lực va đập mạnh hay môi trường làm việc bất lợi.

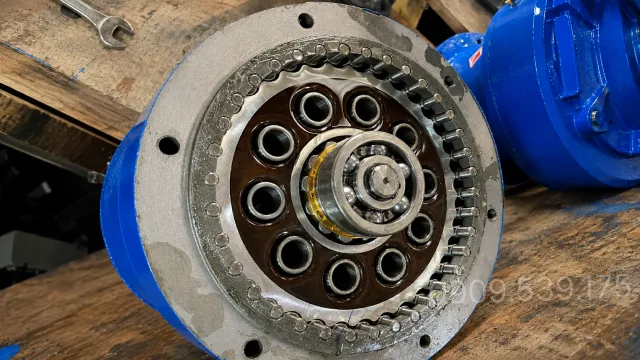

Cấu tạo bên trong hộp số giảm tốc Cycloid 5.5kW 7.5Hp
Cấu tạo bên trong hộp giảm tốc Cycloid 5.5kW 7.5Hp gồm 2 bộ phận chính đó là bộ truyền động và vòng bi bạc đạn.
Bộ truyền động: Là bộ phận được xem là tim mạch của động cơ. Bộ truyên động có cấu tạo gồm 2 bộ phận là tấm thép lưới và bánh răng dẹp. Khi lăn tròn, chúng tạo ra lực momen xoắn. Lực momen xoắn được chế tạo dựa trên nguyên lý: Lực tải tăng khi ratio tăng và tốc độ trục ra giảm đi. Lực tải nhỏ đi khi ratio nhỏ và tốc độ trục ra lớn. Chính lực momen này làm giảm đi số lần giảm tốc của động cơ.
Vòng bi bạc đạn: Bộ phận chắc chắn, cứng cáp. Bằng hoạt động xoay các khớp vào nhau, nó góp phần nâng cao hiệu suất hoạt động cho động cơ.
Kiểu lắp đặt: Có 2 kiểu là Mã cycloid chân đế (XWD) và Mã cycloid mặt bích (XLD).
Tỉ số truyền thông dụng: 9, 11, 17, 23, 29, 35, 43, 59, 71, 87, 121, 187.
Công năng – ứng dụng hộp số giảm tốc Cycloid 5.5kW 7.5Hp
Hộp giảm tốc 1 cấp Cycloid 5.5kW 7.5Hp được sử dụng phổ biến nhiều lĩnh vực công nghiệp và đời sống như:
- Máy đóng gói, bánh kẹo, thức ăn.
- Máy khoáy tr,máy phay, máy cắt.
- Máy khoáy trộn hoá chất, dược phẩm, mỹ phẩm
- Vòng quay đồ chơi ở khu vui chơi, công viên.
- Máy ép nước mía, xay sinh tố, nghiền trái cây.
- Máy đánh trứng, làm bánh.
Một số ưu điểm của hộp số giảm tốc Cycloid 5.5kW 7.5Hp
Hộp số giảm tốc Cycloid 5.5kW 7.5Hp luôn đứng đầu doanh số hộp số giảm tốc dòng Cyloid hàng năm, vì những ưu điểm nổi trội sau:
- Sản xuất theo công nghệ Đức đạt chuẩn.
- Hộp số tải nặng, chịu lực nén, va đập tốt.
- Các chi tiết máy có độ chính xác cao.
- Hệ suất số truyền cao.
- Phù hợp cho những máy móc đắt tiền, kỹ thuật khó khăn.
- Thiết kế nhỏ gọn, dễ dàng tháo lắp vệ sinh hay bảo trì.
- Chịu được môi trường khắt nghiệt.
- Tiết kiệm điện năng.
Phân loại hộp số giảm tốc Cycloid 5.5kW 7.5Hp
Hộp số giảm tốc Cycloid 5.5kW 7.5Hp có 4 kiểu lắp chính như sau:

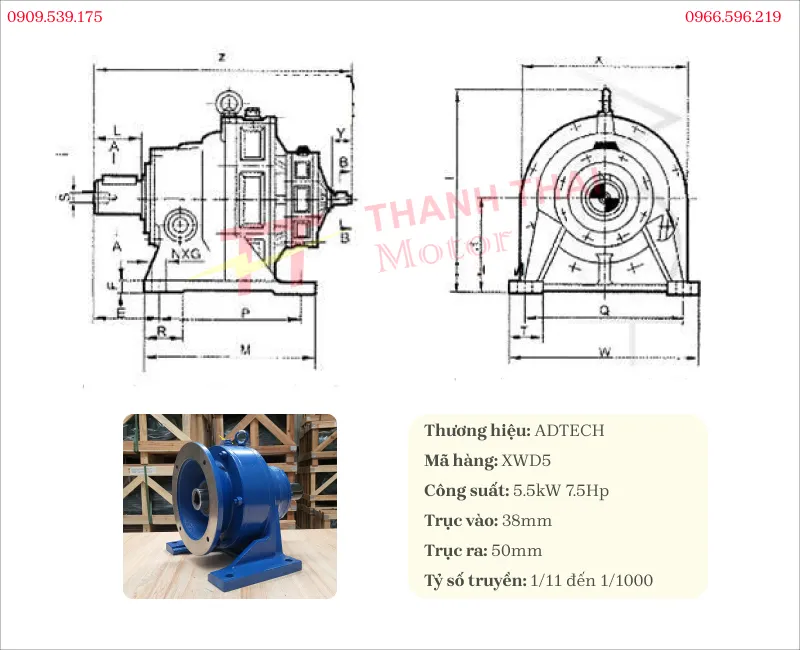

Hộp số giảm tốc Cycloid 5.5kW 7.5Hp kiểu chân đế 1 cấp, giảm từ 11 đến 87
- Đường kính mặt bích : 300mm.
- Đường kính trục: 38mm.
- Mã cycloid XWD3/ BWD1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid chân đế 2 cấp 5.5kW 7.5Hp, giảm từ 121 đến 595
- Đường kính mặt bích : 300mm.
- Đường kính trục: 38mm.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 121, số vòng quay sau khi giảm: 11.5vòng/phút.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã Cycloid XWD74/ BWD52, só lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã Cycloid XWD85/ BWD53, só lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.

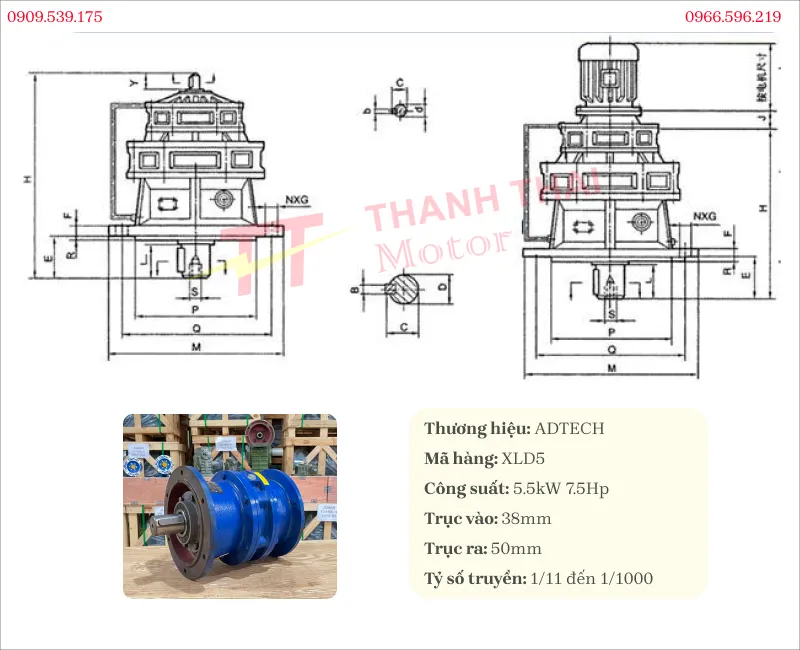

Hộp số giảm tốc Cycloid mặt bích 1 cấp 5.5kW 7.5Hp, ratio từ 11 – 87
- Đường kính mặt bích : 300mm.
- Đường kính trục: 38mm.
- Mã cycloid XWL3/ BWL1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWL5/ BWL3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 2 cấp 5.5kW 7.5Hp, giảm từ 121 đến 1500
- Đường kính mặt bích : 300mm.
- Đường kính trục: 38mm.
- Mã cycloid XWL53/ BWL31, số lần giảm: 121, số vòng quay sau khi giảm 11.5vòng/phút.
- Mã cycloid XWL53/ BWL31, số lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã cycloid XWL74/ BWL52, số lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã cycloid XWL85/ BWL53, số lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Hướng dẫn sử dụng hộp số giảm tốc Cycloid 5.5kW 7.5Hp
Xem video chi tiết về sản phẩm hộp giảm tốc Cycloid.
Vì sao nên mua hộp số giảm tốc Cycloid 5.5kW 7.5Hp?
Thành Thái Motor tự hào là nơi quý khách hàng có thể đặt niềm tin về:
- Giá cả hợp lý.
- Sản phẩm đạt chuẩn, chất lượng cao.
- Nhập trực tiếp từ nhà máy uy tín.
- Luôn có sẵn số lượng lớn.
- Có chương trình chiết khấu giá tốt khi mua số lượng nhiều.
- Đội ngũ nhân viên tư vấn kĩ càng, giàu kinh nghiệm, tận tình.
- Chính sách bảo hành lâu dài, hỗ trợ đổi trả hàng hoá.
Liên hệ Thành Thái Motor để được hỗ trợ tốt nhất! Hotline: 0909539175 .
Câu hỏi thường gặp
Câu hỏi: Hộp số giảm tốc Cycloid 5.5kW 7.5Hp mua loại nào thì được?
Trả lời: Khi bạn cần mua hộp số cycloid nhân viên sẽ tư vấn kĩ càng, tránh mua sai hàng mà không dùng được.
Câu hỏi:Hộp số giảm tốc Cycloid 5.5kW 7.5Hp dùng bánh răng gì?
Trả lời: Hộp số giảm tốc Cycloid 5.5kW 7.5Hp là loại mô tơ giảm tốc bánh răng được làm bằng bi hoặc bánh răng xoắn.
