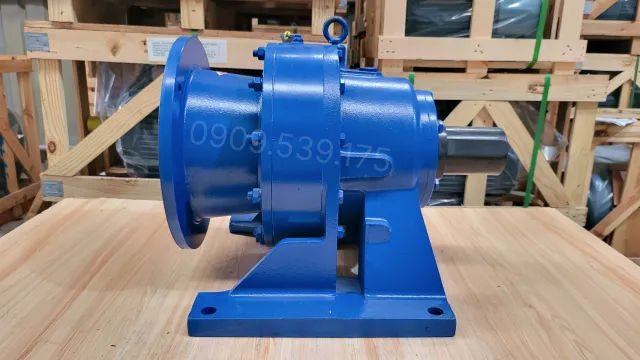

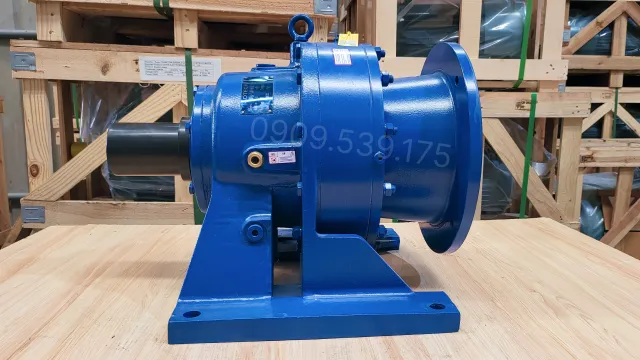

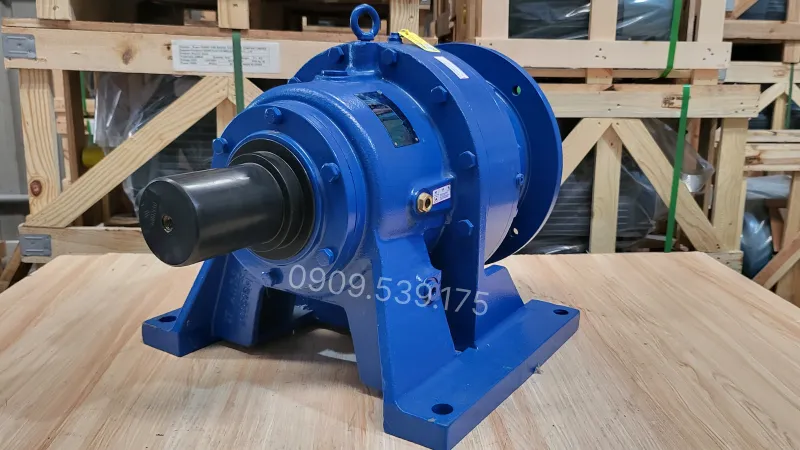

Thiết kế tổng quan hộp số giảm tốc Cycloid 11kW 15Hp
Hộp số giảm tốc Cycloid 11kW 15Hp được thiết đặc trưng với màu xanh bắt mắt. Ngoài ra, vỏ động cơ còn được cải tiến, sử dụng từ chất liệu gang cứng cáp, chịu được lực nặng. Vỏ động cơ được đánh giá bởi tính bảo vệ cao, phù hợp cho nhiều máy móc, chịu lực mạnh, có khả năng chống chịu lại những bất lợi của môi trường.

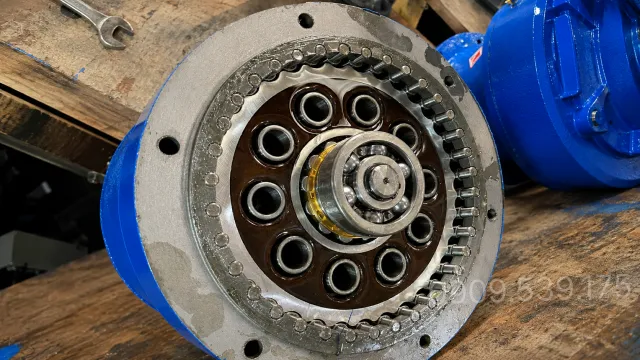

Cấu tạo bên trong hộp số giảm tốc Cycloid 11kW 15Hp
Cấu tạo bên trong hộp giảm tốc Cycloid 11kW 15Hp gồm có 2 bộ phận đó là bộ truyền động và vòng bi bạc đạn.
Bộ truyền động: Gồm 2 thành là tấm thép và bánh răng. Tấm thép với thiết kế hình lưới kết hợp với bánh răng dẹp, lăn tròn chính xác vào nhau tạo ra một lực. Lực này có tên gọi là lực momen xoắn. Dựa vào các nguyên lý: Lực tải tăng khi ratio tăng và tốc độ trục ra giảm đi; Lực tải nhỏ đi khi ratio nhỏ và tốc độ trục ra lớn. Chính lực momen này đóng vai trò làm giảm đi số lần giảm tốc của động cơ.
Vòng bi bạc đạn: Vòng bi có kết cấu chắc chắn, cứng cáp, dễ dàng xoay các khớp với nhau giúp tăng hiệu suất hoạt động cho hộp số.
Kiểu lắp đặt: Có 2 kiểu là mã cycloid chân đế (XWD) và mã cycloid mặt bích (XLD).
Tỉ số truyền thông dụng: 9, 11, 17, 23, 29, 35, 43, 59, 71, 87, 121, 187.

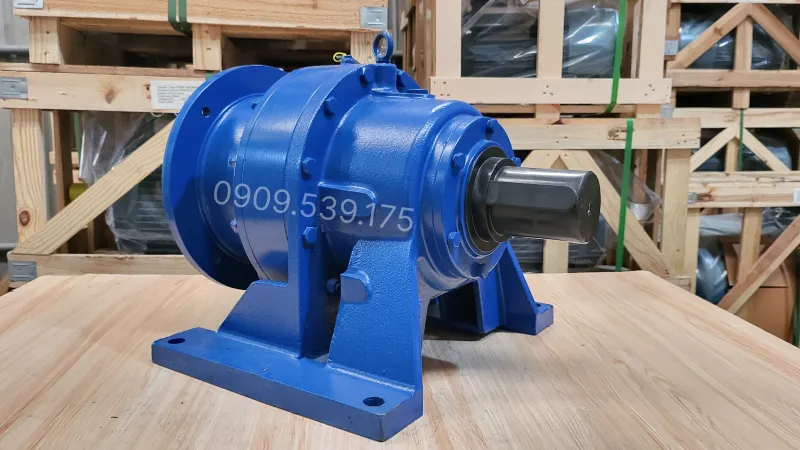

Công năng – ứng dụng hộp số giảm tốc Cycloid 11kW 15Hp
Hộp giảm tốc 1 cấp Cycloid 11kW 15Hp được sử dụng phổ biến nhiều lĩnh vực công nghiệp và đời sống như:
- Máy đóng gói, sản xuất thực phẩm, đồ ăn liền.
- Máy sục khí nuôi tôm, thổi bụi.
- Máy rửa xe, vệ sinh vật dụng.
- Máy khoáy trộn hoá chất, mỹ phẩm.
- Vòng quay đồ chơi, trò chơi nhảy ngựa ở khu vui chơi.
- Máy ép nước mía, ép trái cây, xay sinh tố.
- Máy đánh trứng, làm bánh.
- Máy nhào trộn xi măng, máy phay, máy đục.
Ưu điểm nổi bật hộp số giảm tốc Cycloid 11kW 15Hp
Hộp số giảm tốc Cycloid 11kW 15Hp luôn đứng đầu doanh số của hộp số giảm tốc dòng Cyloid hàng năm, vì những ưu điểm nổi trội sau:
- Sản xuất theo công nghệ châu Âu đạt chuẩn.
- Hộp số tải nặng, chịu lực nén, va đập tốt.
- Các chi tiết máy có độ chính xác cao.
- Dễ dàng vận chuyển.
- Phù hợp cho những máy móc đắt tiền, kỹ thuật khó.
- Thiết kế nhỏ gọn, dễ dàng tháo lắp vệ sinh hay bảo trì.
- Chịu được những bất lợi của môi trường làm việc.
- Tiết kiệm điện năng.
- Giá thành rẻ, chất lượng ưu việt.

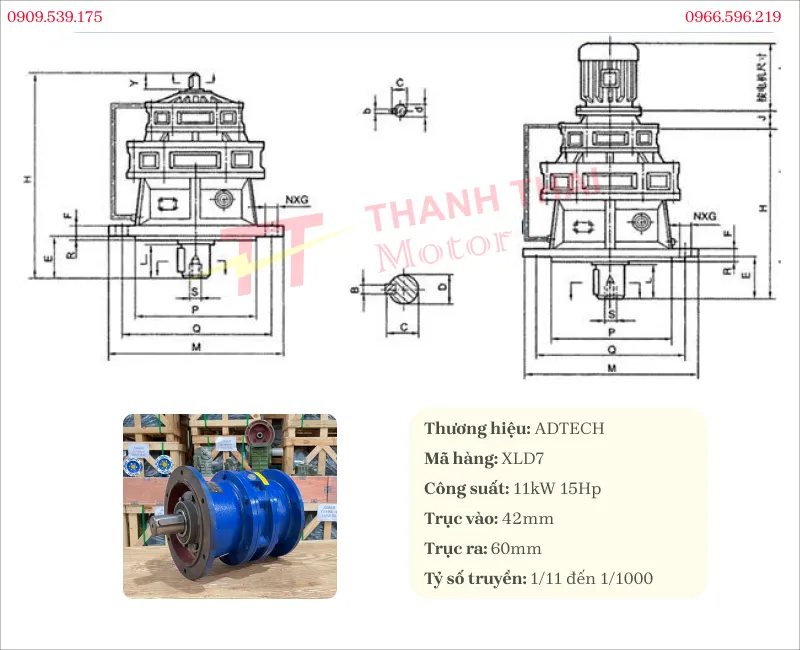

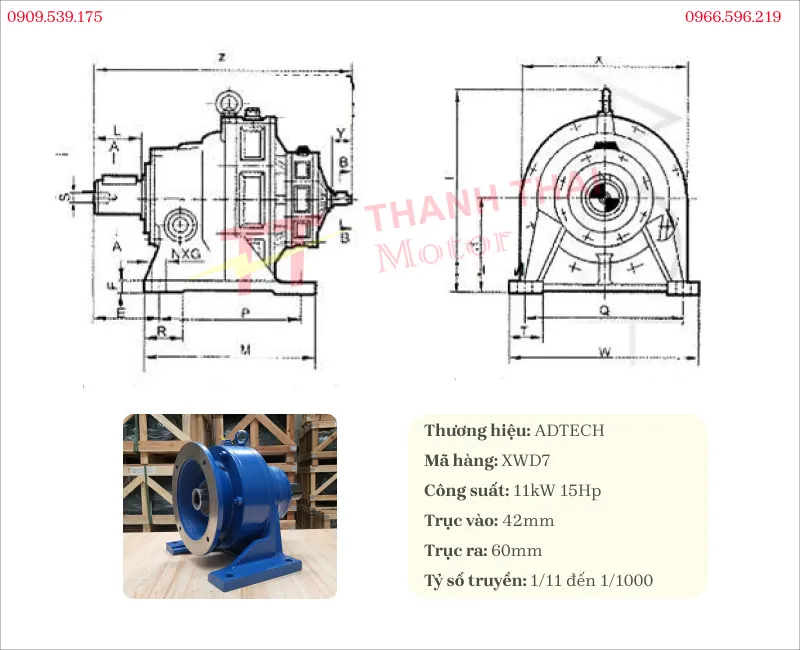

Phân loại hộp số giảm tốc Cycloid 11kW 15Hp
Hộp số giảm tốc Cycloid 11kW 15Hp có 4 kiểu lắp chính như sau:
Hộp số giảm tốc Cycloid 11kW 15Hp kiểu chân đế 1 cấp, giảm từ 11 đến 87
- Đường kính mặt bích : 350mm.
- Đường kính trục: 42mm.
- Mã cycloid XWD3/ BWD1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 23, số vòng quay sau khi giảm 60 vòng/phút
- Mã cycloid XWD3/ BWD1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid chân đế 2 cấp 11kW 15Hp, giảm từ đến 595
- Đường kính mặt bích : 350mm.
- Đường kính trục: 42mm.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 121, số vòng quay sau khi giảm: 11.5 vòng/phút.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã Cycloid XWD74/ BWD52, só lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã Cycloid XWD85/ BWD53, só lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 1 cấp 11kW 15Hp, ratio từ 11=87
- Đường kính mặt bích : 350mm.
- Đường kính trục: 42mm.
- Mã cycloid XWL3/ BWL1, số lần giảm:11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm:17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm:23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm:29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm:35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm:43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm:59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWL5/ BWL3, số lần giảm:71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm:87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 2 cấp 11kW 15Hp, giảm từ 121 đến 1500
- Đường kính mặt bích : 350mm.
- Đường kính trục: 42mm.
- Mã cycloid XWL53/ BWL31, số lần giảm:121, số vòng quay sau khi giảm: 11.5 vòng/phút.
- Mã cycloid XWL53/ BWL31, số lần giảm:187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm:289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm:391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã cycloid XWL74/ BWL52, số lần giảm:473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã cycloid XWL85/ BWL53, số lần giảm:595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Hướng dẫn sử dụng hộp số giảm tốc Cycloid 11kW 15Hp
Xem video chi tiết về sản phẩm hộp giảm tốc Cycloid.
Vì sao nên mua hộp số giảm tốc Cycloid 11kW 15Hp
Thành Thái Motor tự hào là nơi quý khách hàng có thể đặt niềm tin mua hàng vì:
- Giá cả hợp lý.
- Động cơ được sản xuất từ công nghệ Đức hiện đại.
- Sản phẩm đạt tiêu chuẩn, chất lượng cao.
- Nhập trực tiếp từ nhà máy uy tín.
- Luôn có sẵn số lượng lớn.
- Có chương trình chiết khấu giá tốt khi mua số lượng nhiều.
- Cam kết chỉ bán hàng đạt chuẩn.
- Luôn cập nhật mẫu mã, giá thành, thiết bị.
- Đội ngũ nhân viên tư vấn kĩ càng, giàu kinh nghiệm, tận tình.
- Chính sách bảo hành lâu dài, hỗ trợ đổi trả hàng hoá.
Liên hệ Thành Thái Motor để được hỗ trợ tốt nhất! Hotline: 0909539175 .
Câu hỏi thường gặp
Câu hỏi: Hộp số giảm tốc Cycloid 11kW 15Hp mua loại nào thì được?
Trả lời: Khi bạn cần mua hộp số cycloid nhân viên sẽ tư vấn kĩ càng, tránh mua sai hàng mà không dùng được.
Câu hỏi:Hộp số giảm tốc Cycloid 11kW 15Hp đã có nhớt hay chưa?
Trả lời: Hộp số giảm tốc Cycloid 11kW 15Hp đã có 1 lượng nhớt vừa đủ để bảo vệ bánh răng, khi sử dụng bạn cần đổ thêm .
