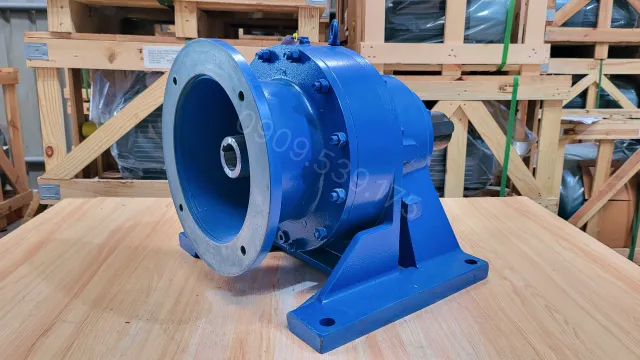

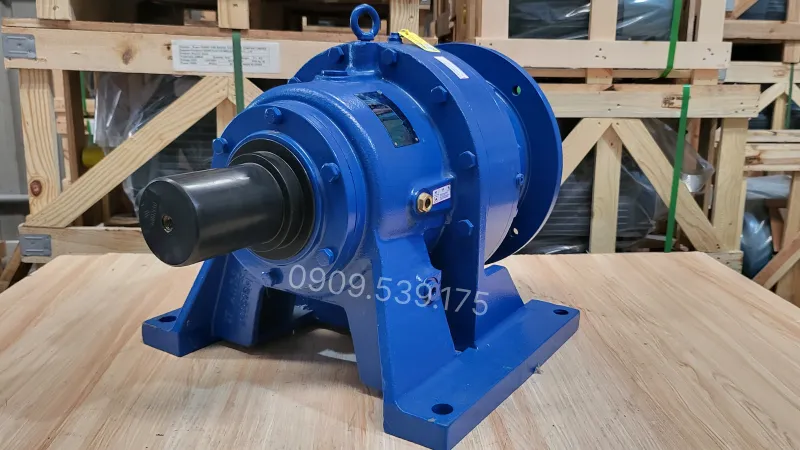

Thiết kế tổng quan hộp số giảm tốc Cycloid 15kW 20Hp
Hộp số giảm tốc Cycloid 15kW 20Hp được phủ một lớp sơn màu xanh bắt mắt. Ngoài ra, vỏ động cơ được làm từ chất liệu gang cứng cáp. Đây là một cải tiến ưu việt giúp cho động cơ có khả năng bảo vệ vượt trội hơn các dòng cùng phân khúc. Ngoài bảo vệ hộp số khỏi những tác động vật lý, nó còn giảm thiểu tính ăn mòn, rỉ sét từ môi trường mang lại.

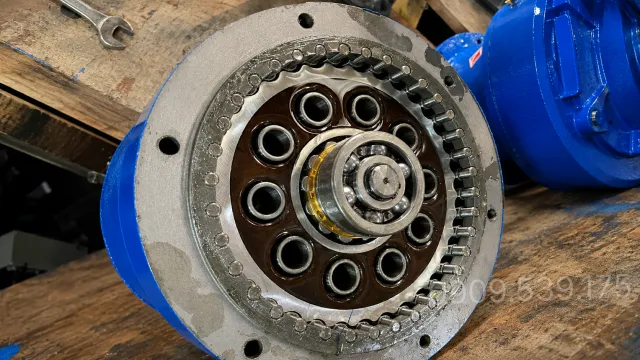

Cấu tạo bên trong hộp số giảm tốc Cycloid 15kW 20Hp
Cấu tạo bên trong hộp giảm tốc Cycloid 15kW 20Hp gồm có 2 bộ phận đó là bộ truyền động và vòng bi bạc đạn:
- Bộ truyền động: Có cấu tạo gồm 2 thành cơ bản là tấm thép lưới và bánh răng dẹp. Đóng vai trò trong việc giảm đi số lần giảm tốc của đồng cơ. Bằng cách hoạt động lăn tròn giữa bánh răng và tấm thép, chúng tạo ra một lực. Lực đó được gọi là lực momen xoắn, từ những nguyên lý đặc biệt, lực momen này làm giảm đi số lần giảm tốc của động cơ.
- Vòng bi bạc đạn: Cấu tạo là một vòng bi có kết cấu chắc chắn, cứng cáp, dễ dàng xoay các khớp với nhau. Từ đó, giúp tăng hiệu suất hoạt động cho hộp số giảm tốc.
Kiểu lắp đặt: Có 2 kiểu là mã cycloid chân đế (XWD) và mã cycloid mặt bích (XLD).
Tỷ số truyền thông dụng: 9, 11, 17, 23, 29, 35, 43, 59, 71, 87, 121, 187.

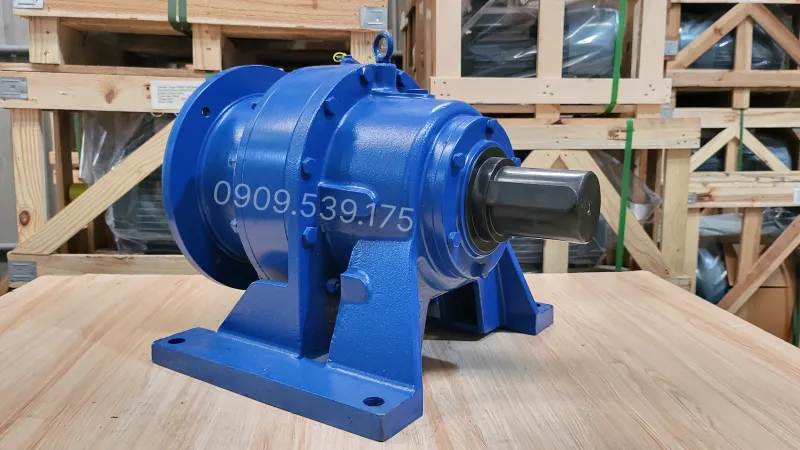

Công năng – ứng dụng hộp số giảm tốc Cycloid 15kW 20Hp
Hộp giảm tốc 1 cấp Cycloid 11kW 15Hp được sử dụng phổ biến nhiều lĩnh vực công nghiệp và đời sống như:
- Máy đóng gói, sản xuất thực phẩm, đồ ăn liền.
- Máy sục khí nuôi thuỷ hải sản.
- Băng chuyền nhà máy, hệ thống thang máy.
- Máy nén khí, máy vệ sinh bụi.
- Vòng quay đồ chơi, trò chơi nhảy ngựa ở khu vui chơi.
- Máy ép nước mía, ép trái cây, xay sinh tố.
Ưu điểm nổi bật hộp số giảm tốc Cycloid 15kW 20Hp
Hộp số giảm tốc Cycloid 11kW 15Hp luôn là sản phẩm thuộc top đầu, vì những ưu điểm nổi trội sau:
- Sản xuất theo công nghệ châu Âu đạt chuẩn.
- Hộp số tải nặng, chịu lực nén, va đập tốt.
- Các chi tiết máy có độ chính xác cao.
- Phù hợp cho những máy móc đắt tiền, kỹ thuật khó.
- Thiết kế nhỏ gọn, dễ vận chuyển và tháo lắp vệ sinh hay bảo trì.
- Chịu được những bất lợi của môi trường làm việc.
- Sử dụng công nghệ mới giúp tối ưu hoá điện năng.
- Giá thành rẻ, chất lượng tốt.
Phân loại hộp số giảm tốc Cycloid 15kW 20Hp
Hộp số giảm tốc Cycloid 15kW 20Hp có 4 kiểu lắp chính như sau:

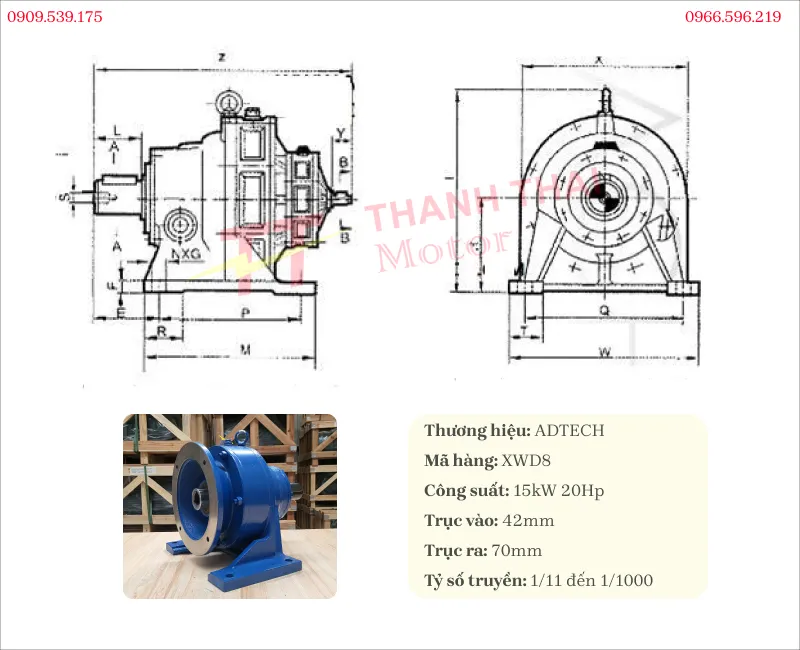

Hộp số giảm tốc Cycloid 15kW 20Hp kiểu chân đế 1 cấp, giảm từ 11 đến 87
- Đường kính mặt bích: 350mm.
- Đường kính trục: 42mm.
- Mã cycloid XWD3/ BWD1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid chân đế 2 cấp 15kW 20Hp, giảm từ 121 đến 595
- Đường kính mặt bích : 350mm.
- Đường kính trục: 42mm.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 121, số vòng quay sau khi giảm: 11.5 vòng/phút.
- Mã Cycloid XWD53/ BWD31, só lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã Cycloid XWD63/ BWD41, só lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã Cycloid XWD74/ BWD52, só lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã Cycloid XWD85/ BWD53, só lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.

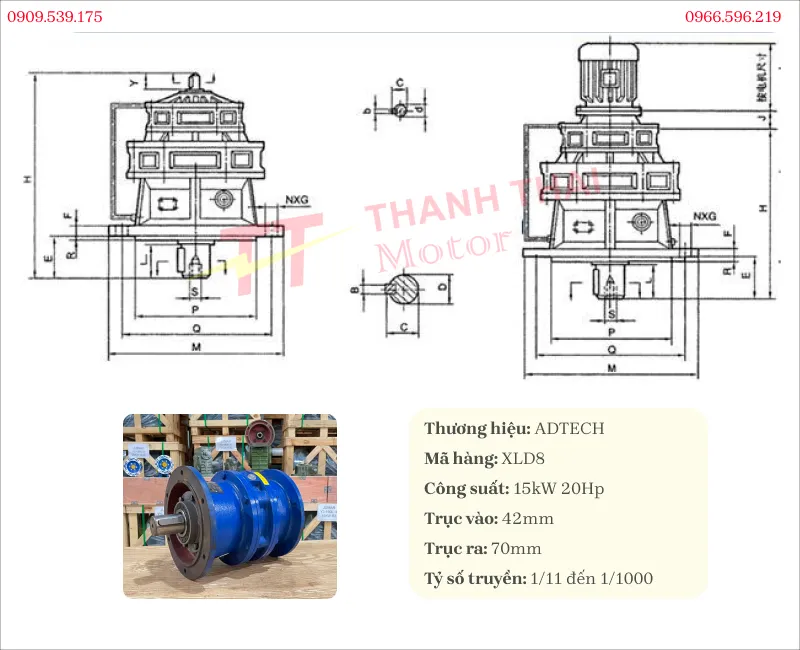

Hộp số giảm tốc Cycloid mặt bích 1 cấp 15kW 20Hp, ratio từ 11=87
- Đường kính mặt bích : 350mm.
- Đường kính trục: 42mm.
- Mã cycloid XWL3/ BWL1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWL5/ BWL3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 2 cấp 15kW 20Hp, giảm từ 121 đến 1500
- Đường kính mặt bích: 350mm.
- Đường kính trục: 42mm.
- Mã cycloid XWL53/ BWL31, số lần giảm: 121, số vòng quay sau khi giảm: 11.5vòng/phút.
- Mã cycloid XWL53/ BWL31, số lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã cycloid XWL74/ BWL52, số lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã cycloid XWL85/ BWL53, số lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Hướng dẫn sử dụng hộp số giảm tốc Cycloid 15kW 20Hp
Xem video chi tiết về sản phẩm hộp giảm tốc Cycloid.
Vì sao nên mua hộp số giảm tốc Cycloid 15kW 20Hp?
Thành Thái Motor tự hào là nơi quý khách hàng có thể đặt niềm tin mua hàng vì:
- Giá cả hợp lý.
- Động cơ được sản xuất theo công nghệ Đức hiện đại.
- Sản phẩm đạt tiêu chuẩn, chất lượng cao.
- Nhập trực tiếp từ nhà máy uy tín.
- Luôn có sẵn số lượng lớn.
- Có chương trình chiết khấu giá tốt khi mua số lượng nhiều.
- Cam kết chỉ bán hàng đạt chuẩn.
- Luôn cập nhật mẫu mã, giá thành, trang thiết bị.
- Đội ngũ nhân viên tư vấn nhiệt tình, giàu kinh nghiệm.
- Chính sách bảo hành dài lâu, hỗ trợ đổi trả hàng hoá.
Liên hệ Thành Thái Motor để được hỗ trợ tốt nhất thông qua hotline: 0909539175
Câu hỏi thường gặp
Câu hỏi: Hộp số giảm tốc Cycloid 15kW 20Hp mua loại nào thì được?
Trả lời: Khi bạn cần mua hộp số cycloid nhân viên sẽ tư vấn kĩ càng, tránh mua sai hàng mà không dùng được.
Câu hỏi:Hộp số giảm tốc Cycloid 15kW 20Hp đã có nhớt hay chưa?
Trả lời: Hộp số giảm tốc Cycloid 15kW 20Hp đã có 1 lượng nhớt vừa đủ để bảo vệ bánh răng, khi sử dụng bạn cần đổ thêm .
Câu hỏi:Hộp số giảm tốc Cycloid 15kW 20Hp dùng bánh răng gì?
Trả lời: Hộp số giảm tốc Cycloid 15kW 20Hp là loại mô tơ giảm tốc bánh răng được làm bằng bi hoặc bánh răng xoắn
