Hộp số giảm tốc Cycloid 7.5kW 10Hp có thiết kế như thế nào?
Tổng thể, hộp số giảm tốc Cycloid 7.5kW 10Hp thường được thiết kế với màu xanh bắt mắt. Cùng ưu điểm sử dụng chất liệu gang bền bỉ làm vỏ động cơ. Hộp số này có khả năng bảo vệ cao, chịu lức va đập, nén đẩy tốt, hạn chế bị ăn mòn, rỉ sét ở môi trường acid,…

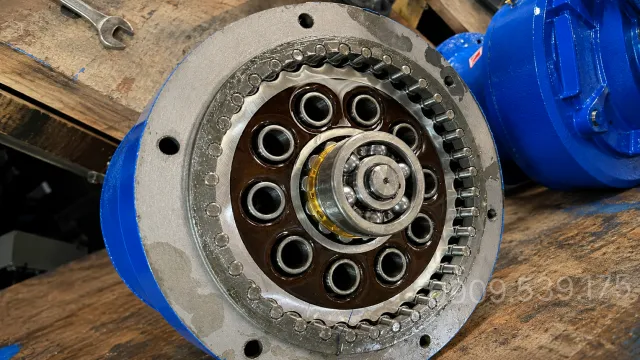

Bên trong hộp số giảm tốc Cycloid 7.5kW 10Hp có cấu tạo ra sao?
Cấu tạo bên trong hộp giảm tốc Cycloid 7.5kW 10Hp gồm có 2 bộ phận đó là bộ truyền động và vòng bi bạc đạn:
- Bộ truyền động: Đây là bộ phận quan trọng quyết định hoạt động của hộp số dựa vào yếu tố lực momen xoắn. Bộ truyền động có cấu tạo gồm 2 bộ phận là tấm thép lưới và bánh răng dẹp. Hai bộ phận này tạo ra lực bằng cách lăn tròn. Lực momen xoắn được chế tạo dựa trên nguyên lý: Lực tải tăng khi ratio tăng và tốc độ trục ra giảm đi. Lực tải nhỏ đi khi ratio nhỏ và tốc độ trục ra lớn. Chính lực momen này làm giảm đi số lần giảm tốc của động cơ.
- Vòng bi bạc đạn: Bộ phận đóng vai trò nâng cao khả năng hoạt động của động cơ. Cùng cải tiến mới, vòng bi lạc đạn được đánh giá chắc chắn, cứng cáp hơn, dễ dành xoay các khớp vào nhau.
Kiểu lắp đặt: Có 2 kiểu là mã cycloid chân đế (XWD) và mã cycloid mặt bích (XLD).
Tỉ số truyền thông dụng: 9, 11, 17, 23, 29, 35, 43, 59, 71, 87, 121, 187.
Công năng – ứng dụng hộp số giảm tốc Cycloid 7.5kW 10Hp
Hộp giảm tốc 1 cấp Cycloid 7.5kW 10Hp được sử dụng phổ biến nhiều lĩnh vực công nghiệp và đời sống như:
- Máy đóng gói, chế biến thức ăn gia súc, gia cầm.
- Máy sục khí nuôi tôm, thổi bụi, vệ sinh.
- Máy khoáy trộn hoá chất, dược phẩm, mỹ phẩm.
- Vòng quay đồ chơi, trò chơi nhảy ngựa ở khu vui chơi.
- Máy ép nước mía, ép trái cây, xay sinh tố.
- Máy đánh trứng, làm bánh.
Ưu điểm nổi bật hộp số giảm tốc Cycloid 7.5kW 10Hp
Hộp số giảm tốc Cycloid 7.5kW 10Hp luôn đứng đầu doanh số của hộp số giảm tốc dòng Cyloid hàng năm, vì những ưu điểm nổi trội sau:
- Sản xuất theo công nghệ Đức đạt chuẩn.
- Hộp số tải nặng, chịu lực nén, va đập tốt.
- Các chi tiết máy có độ chính xác cao.
- Hệ suất số truyền cao.
- Dễ dàng vận chuyển.
- Giá thành rẻ, chất lượng ổn định.
- Phù hợp cho những máy móc đắt tiền, kỹ thuật khó khăn.
- Thiết kế nhỏ gọn, dễ dàng tháo lắp vệ sinh hay bảo trì.
- Chịu được những bất lợi của môi trường làm việc.
- Tiết kiệm điện năng.
Phân loại hộp số giảm tốc Cycloid 7.5kW 10Hp
Hộp số giảm tốc Cycloid 7.5kW 10Hp có 4 kiểu lắp chính như sau:
Hộp số giảm tốc Cycloid 7.5kW 10Hp kiểu chân đế 1 cấp, giảm từ 11 đến 87
- Đường kính mặt bích: 300mm.
- Đường kính trục: 38mm.
- Mã cycloid XWD3/ BWD1, số lần giảm: 11, số vòng quay sau khi giảm:127 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWD3/ BWD1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWD4/ BWD2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid chân đế 2 cấp 7.5kW 10Hp, giảm từ 121 đến 595
- Đường kính mặt bích : 300mm.
- Đường kính trục: 38mm.
- Mã Cycloid XWD53/ BWD31, số lần giảm: 121, số vòng quay sau khi giảm: 11.5 vòng/phút.
- Mã Cycloid XWD53/ BWD31, số lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã Cycloid XWD63/ BWD41, số lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã Cycloid XWD63/ BWD41, số lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã Cycloid XWD74/ BWD52, số lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã Cycloid XWD85/ BWD53, số lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 1 cấp 7.5kW 10Hp, ratio từ 11=87
- Đường kính mặt bích : 300mm.
- Đường kính trục: 38mm.
- Mã cycloid XWL3/ BWL1, số lần giảm: 11, số vòng quay sau khi giảm: 127 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 17, số vòng quay sau khi giảm: 82 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 23, số vòng quay sau khi giảm: 60 vòng/phút.
- Mã cycloid XWL3/ BWL1, số lần giảm: 29, số vòng quay sau khi giảm: 48 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 35, số vòng quay sau khi giảm: 40 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 43, số vòng quay sau khi giảm: 33 vòng/phút.
- Mã cycloid XWL4/ BWL2, số lần giảm: 59, số vòng quay sau khi giảm: 23 vòng/phút.
- Mã cycloid XWL5/ BWL3, số lần giảm: 71, số vòng quay sau khi giảm: 19 vòng/phút.
- Mã cycloid XWD5/ BWD3, số lần giảm: 87, số vòng quay sau khi giảm: 16 vòng/phút.
Hộp số giảm tốc Cycloid mặt bích 2 cấp 7.5kW 10Hp, giảm từ 121 đến 1500
- Đường kính mặt bích : 300mm.
- Đường kính trục: 38mm.
- Mã cycloid XWL53/ BWL31, số lần giảm: 121, số vòng quay sau khi giảm: 11.5 vòng/phút.
- Mã cycloid XWL53/ BWL31, số lần giảm: 187, số vòng quay sau khi giảm: 7.48 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm: 289, số vòng quay sau khi giảm: 4.8 vòng/phút.
- Mã cycloid XWL63/ BWL41, số lần giảm: 391, số vòng quay sau khi giảm: 3.5 vòng/phút.
- Mã cycloid XWL74/ BWL52, số lần giảm: 473, số vòng quay sau khi giảm: 2.9 vòng/phút.
- Mã cycloid XWL85/ BWL53, số lần giảm: 595, số vòng quay sau khi giảm: 2.3 vòng/phút.
Hướng dẫn sử dụng hộp số giảm tốc Cycloid 7.5kW 10Hp
Xem video chi tiết về sản phẩm hộp giảm tốc Cycloid.
Vì sao nên mua hộp số giảm tốc Cycloid 7.5kW 10Hp?
Thành Thái Motor tự hào là nơi quý khách hàng có thể đặt niềm tin mua hàng vì:
- Giá cả hợp lý.
- Động cơ được sản xuất từ công nghệ Đức hiện đại.
- Sản phẩm đạt tiêu chuẩn, chất lượng cao.
- Nhập trực tiếp từ nhà máy uy tín.
- Luôn có sẵn số lượng lớn.
- Có chương trình chiết khấu giá tốt khi mua số lượng nhiều.
- Cam kết chỉ bán hàng đạt chuẩn.
- Luôn cập nhật mẫu mã, giá thành, thiết bị.
- Đội ngũ nhân viên tư vấn kĩ càng, giàu kinh nghiệm, tận tình.
- Chính sách bảo hành lâu dài, hỗ trợ đổi trả hàng hoá.
Liên hệ Thành Thái Motor để được hỗ trợ tốt nhất! Hotline: 0909539175 .
Câu hỏi thường gặp
Câu hỏi: Hộp số giảm tốc Cycloid 7.5kW 10Hp mua loại nào thì được?
Trả lời: Khi bạn cần mua hộp số cycloid nhân viên sẽ tư vấn kĩ càng, tránh mua sai hàng mà không dùng được.
