Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63)

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) và lắp thêm bộ điều tốc cơ (UDL) tạo thành hộp giảm tốc 3 cấp (hộp số giảm tốc 3 cấp) được kết hợp để tạo ra dải điều chỉnh tốc độ rộng và mô men xoắn đầu ra lớn. Sản phẩm phù hợp cho các ứng dụng cần tốc độ siêu chậm, tải nặng, và khả năng tinh chỉnh tốc độ liên tục.

Tổng quan về hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63)

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) phần vỏ ngoài gồm các khối gang hoặc nhôm đúc liền khối, các mặt bích tiêu chuẩn và trục ra bố trí hợp lý giúp dễ dàng lắp ghép vào nhiều hệ thống máy. Các vị trí thông gió, nắp bảo trì và ổ bi được bố trí khoa học, đảm bảo bộ truyền tản nhiệt tốt, chống rung và hoạt động ổn định trong thời gian dài, có hệ truyền động có khả năng điều chỉnh tốc độ linh hoạt ở hai cấp đầu và giảm tốc mạnh ở cấp cuối. Sự kết hợp này mang lại tốc độ đầu ra rất thấp, moment lớn, và dải điều chỉnh tốc độ rộng, phù hợp cho các ứng dụng công nghiệp cần kiểm soát tốc độ chính xác.

Cấu tạo hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63)

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) gồm bộ điều chỉnh tốc độ motor 0.8kW 1Hp kết hợp với hộp giảm tốc 2 cấp UDL 0.8kW – NMRV 63 có cấu tạo như sau:

Cấu tạo bộ điều tốc cơ:

• Bộ điều tốc UDL 0.8kW: Thực hiện biến tốc sơ cấp bằng cơ cấu đĩa nón và bạc trượt tự căn chỉnh, tạo dải tốc độ nền mượt mà cho toàn hệ thống.
• Cụm đĩa ma sát – đĩa côn: Thay đổi khoảng cách và lực ép giữa các đĩa để tạo dải tốc độ vô cấp, giúp điều chỉnh nhanh – mượt trong khi vận hành.
• Trục vào – trục điều tốc – trục ra: Trục vào nhận công suất từ motor, trục điều tốc tạo sự thay đổi tỉ số truyền, trục ra xuất tốc độ đã được biến đổi ổn định.
• Cơ cấu chỉnh lực ép: Núm xoay hoặc tay gạt liên kết với cơ cấu điều chỉnh, cho phép tăng giảm tốc độ bằng cách thay đổi áp lực giữa các đĩa ma sát.

Cấu tạo của hộp giảm tốc 2 cấp UDL 0.8kW – NMRV 63

• Cấp 1: Hộp giảm tốc NMRV 63 gồm vỏ nhôm đúc liền khối, trục vít – bánh vít hợp kim đồng và phớt dầu kín, đảm nhiệm giảm tốc sâu và tạo mô-men xoắn ổn định cho trục ra.
• Cấp 2: Bộ điều tốc UDL tinh chỉnh tốc độ chính xác hơn, ổn định chuyển động và chuẩn hóa tốc độ trước khi truyền sang cấp giảm tốc tiếp theo.
• Hệ trục nối – ổ bi chịu lực: Kết nối đồng tâm 3 cấp truyền động, sử dụng ổ bi chất lượng cao để giảm ma sát, hạn chế rung và tăng độ bền tổng thể.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63)

Hộp giảm tốc 3 cấp gồm hai bộ điều tốc cơ UDL 0.8kW kết hợp với một hộp giảm tốc NMRV. Dưới đây là thông số kỹ thuật của từng bộ phận trong cụm truyền động.

Thông số kỹ thuật điều tốc cơ UDL 0.8kW 1Hp

Các thông số kỹ thuật của điều tốc cơ UDL 0.8kW 1Hp được trình bày dưới đây, bao gồm kích thước, đường kính trục, tỷ số truyền và dải tốc độ điều chỉnh.

Thông số kỹ thuật hộp số NMRV 63

Dưới đây là các thông số kỹ thuật của hộp số NMRV 63, bao gồm kích thước, đường kính trục vào, trục ra và các thông số lắp đặt của sản phẩm.

Ứng dụng của hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63)

Hộp giảm tốc 3 cấp này được kết nối với động cơ điện (motor điện) rõ hơn là động cơ điện 3 pha (motor điện 3 pha) – động cơ điện 3 pha 0.8kW 1Hp (motor điện 3 pha 0.8kW 1Hp) có những ứng dụng cho các ngành công nghiệp như:.

• Hệ thống máy khuấy máy trộn: Máy khuấy dung dịch đặc, máy trộn hoá chất, phân bón, thiết bị đảo trộn trong ngành thực phẩm
• Hệ thống máy chiết xuất: máy định lượng nguyên liệu, máy chiết xuất, máy sấy quay, máy tạo hạt và ép bột
  Hệ thống băng tải:  băng tải tốc độ chậm, băng tải nghiêng vận chuyển hàng nhẹ
• Hệ thống dây chuyền tự động hóa: Hộp giảm tốc 3 cấp giúp điều chỉnh chính xác tốc độ để đồng bộ với các thiết bị khác: Dây chuyền đóng gói, dây chuyền sản xuất dược, dây chuyền trộn, phối liệu.

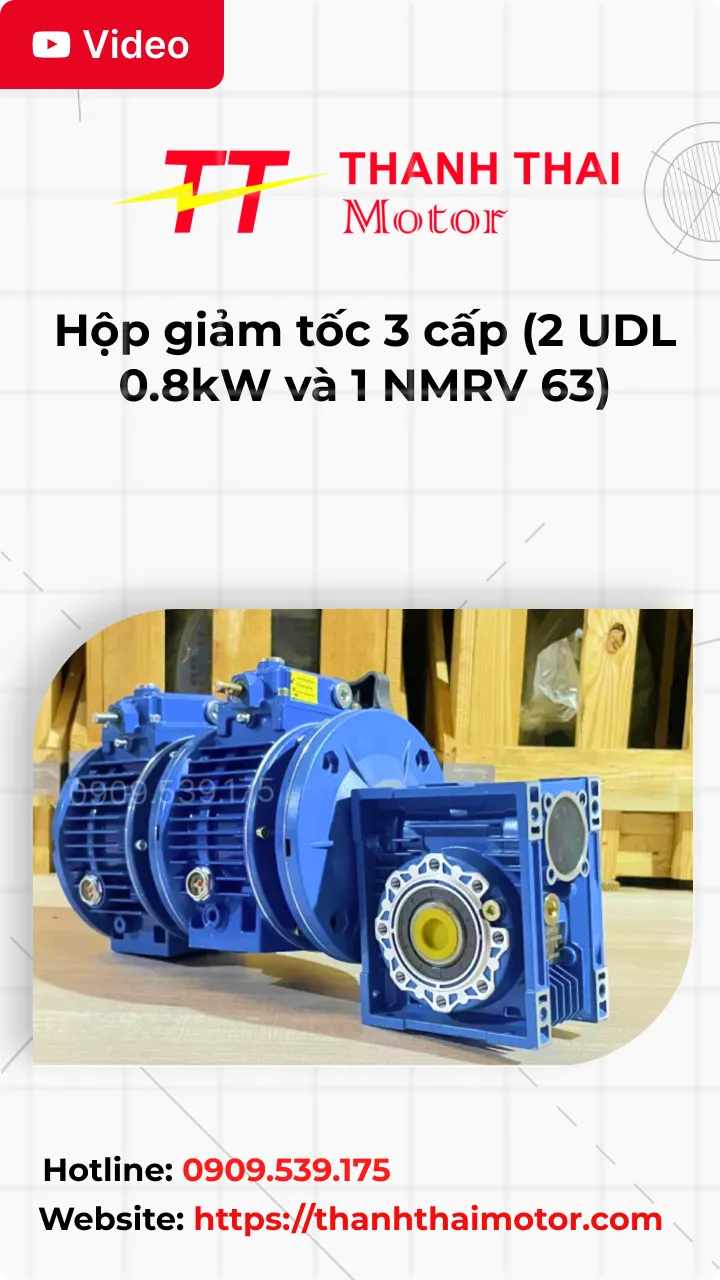

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) phù hợp với các hệ thống cần tốc độ thấp, mô-men xoắn lớn và khả năng điều chỉnh tốc độ linh hoạt. Để xem chi tiết cấu tạo, cách lắp đặt và vận hành thực tế, bạn có thể tham khảo video hộp giảm tốc của Thành Thái Motor. Ngoài ra, video tổng hợp còn chia sẻ thêm nhiều thông tin về các dòng hộp giảm tốc và giải pháp truyền động đang được sử dụng phổ biến hiện nay.
