Động cơ điện 3 pha 0.8kW 1Hp

Động cơ điện 3 pha 0.8kW 1Hp thuộc nhóm thiết bị truyền động cỡ nhỏ, sử dụng nguồn điện công nghiệp 380V. Sản phẩm cung cấp động năng cơ bản cho các loại máy công cụ nhẹ, hệ thống băng chuyền mini và các cơ cấu cơ khí trong những phân xưởng có diện tích hạn chế.

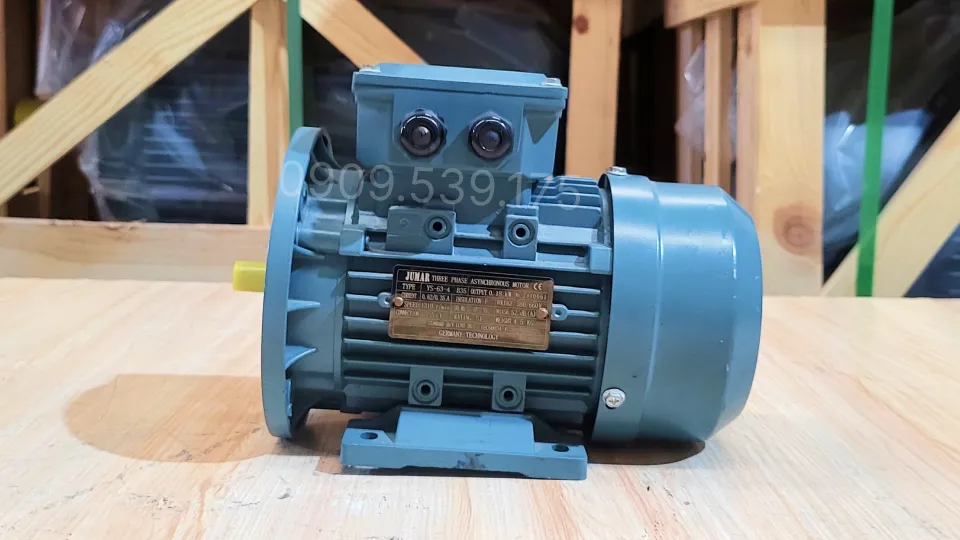

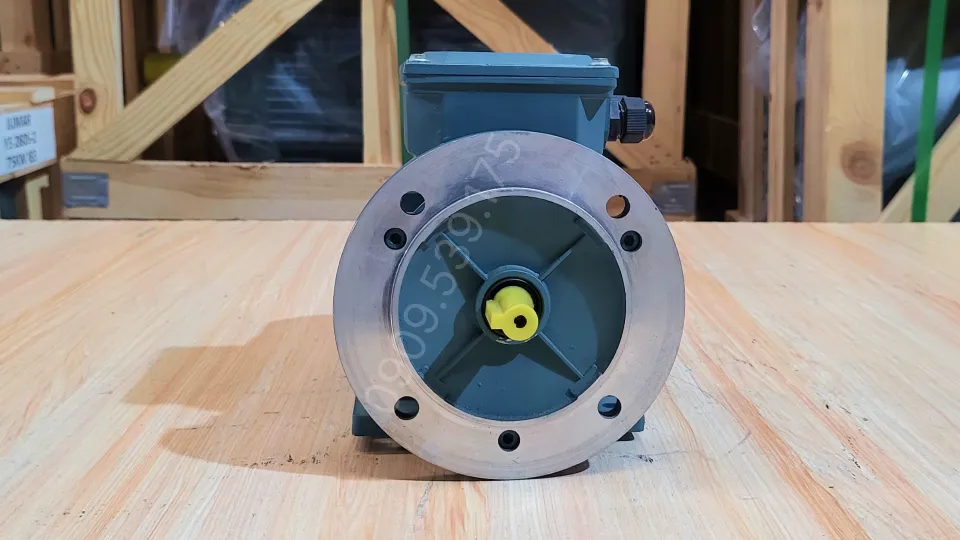

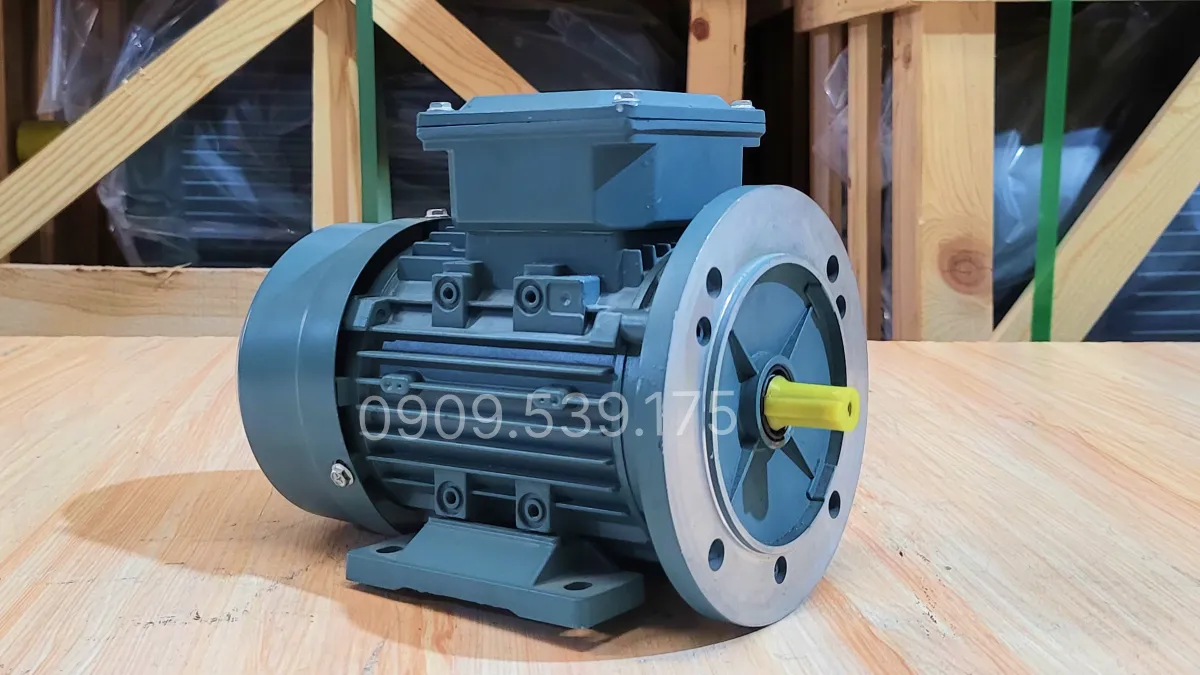

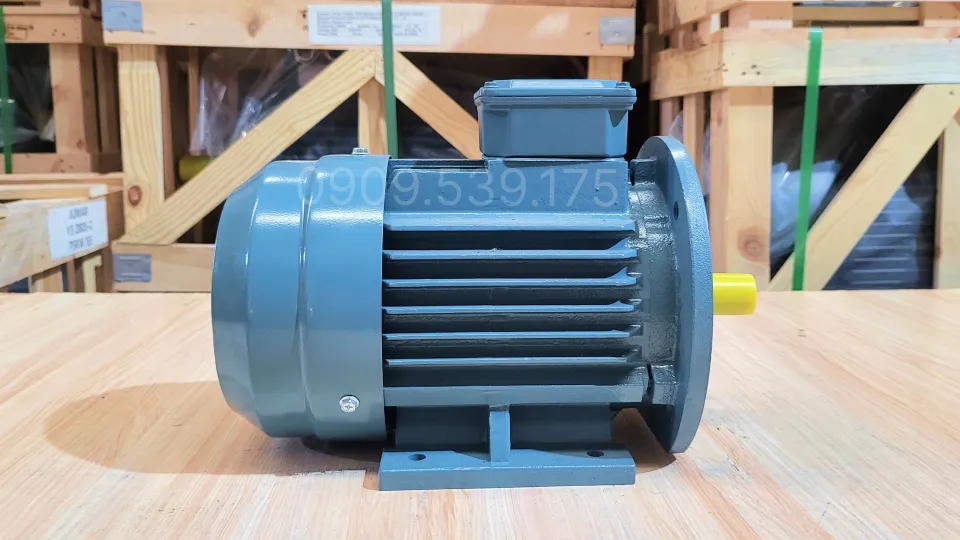

Thiết kế tổng quan về động cơ điện 3 pha 0.8kW 1Hp

Lớp vỏ của động cơ điện (motor điện) được chế tạo theo hướng nhỏ gọn hóa nhằm tối ưu trọng lượng nhưng vẫn giữ được độ bền cơ học.

Nhà sản xuất thường sử dụng hợp kim nhôm đúc để làm vỏ máy nhằm tăng tốc độ tản nhiệt. Bề mặt ngoài tích hợp hàng loạt gân dọc giúp mở rộng tiết diện tiếp xúc không khí. Hộp đấu cáp đặt phía trên thân, có trang bị ron cao su chống bụi và kháng nước đạt tiêu chuẩn IP55.

Cấu tạo bên trong động cơ điện 3 pha 0.8kW 1Hp

Để đảm bảo khả năng chạy liên tục ở mức tải 0.8kW, các cụm linh kiện bên trong đều được chế tạo theo chuẩn kỹ thuật hiện hành.

• Stator: Lõi từ tĩnh dập từ lá thép kỹ thuật điện chất lượng cao. Cuộn dây bên trong làm từ đồng nguyên chất hoàn toàn, tẩm sấy vecni cách điện chịu nhiệt chuẩn F.
• Rotor: Trục quay lồng sóc đúc nguyên khối, trải qua quy trình cân bằng động giúp trục quay trơn tru, triệt tiêu lực ly tâm gây rung lắc.
• Vòng bi: Ổ bi định tâm ở hai đầu trục, có nắp che bụi và sử dụng mỡ bôi trơn tiêu chuẩn công nghiệp.

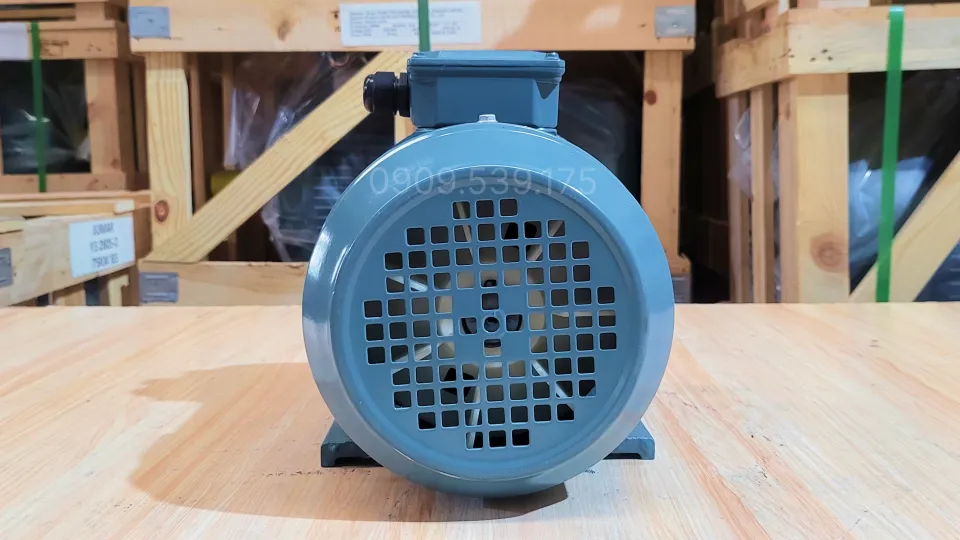

• Hệ thống làm mát:Cánh quạt ly tâm làm bằng nhựa gắn ở đuôi trục, liên tục tạo luồng gió thổi dọc theo thân máy.

Động cơ điện 3 pha 0.8kW 1Hp có những loại nào?

Dòng động cơ điện 3 pha (motor điện 3 pha) được sản xuất với bốn cấp tốc độ khác nhau, phù hợp cho nhiều cơ cấu truyền động tải nhẹ. Thông số kỹ thuật chi tiết như sau.

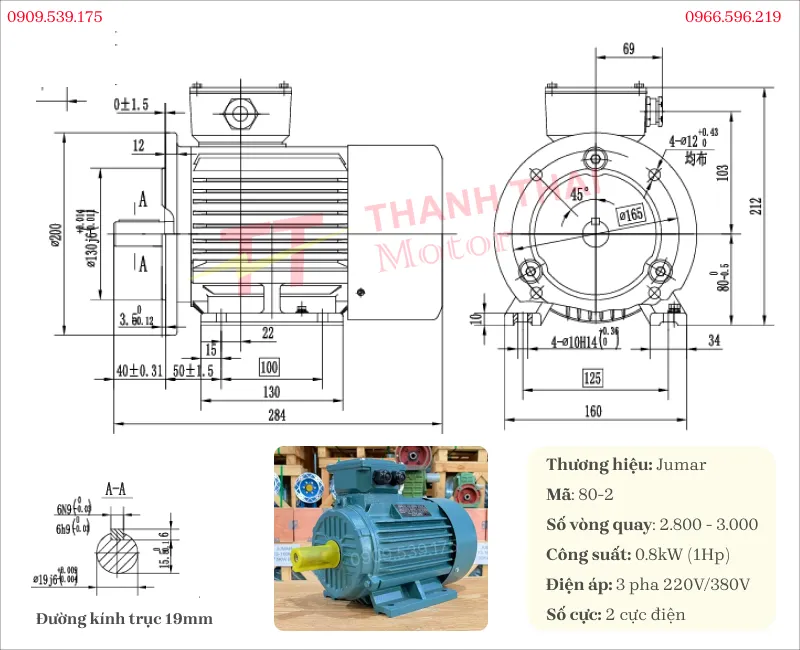

Motor 3 pha 0.8kW 1Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Là loại chạy nhanh nhất, vỏ thường làm bằng nhôm để máy nhẹ và tản nhiệt kịp thời. Lực mô-men xoắn ở mức nhỏ.

Thông số kỹ thuật:

Ứng dụng:

• Bơm nước sinh hoạt gia đình, bơm tưới tiêu rẫy vườn quy mô nhỏ.
• Quạt hút thông gió nhà vệ sinh công nghiệp, quạt thổi khí nhỏ.
• Máy mài dao cụ, máy cắt gỗ cầm tay hoặc các loại máy gia công cơ khí cỡ nhỏ cần tốc độ cắt nhanh.

Motor 3 pha 0.8kW 1Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Dòng motor quốc dân, được dùng nhiều nhất nhờ tốc độ vừa phải, lực kéo ổn định và khả năng hoạt động bền bỉ, êm ái.

Thông số kỹ thuật:

Ứng dụng:

• Kéo các băng tải, băng chuyền phân loại sản phẩm trong siêu thị, nhà máy đóng gói.
• Máy trộn bột, máy xay giò chả, máy ép nước mía, máy làm đậu phụ trong ngành thực phẩm.
• Đầu nén khí loại nhỏ dùng cho các tiệm sửa xe máy.
• Bơm hút dung dịch hóa chất hoặc nước thải lưu lượng vừa.

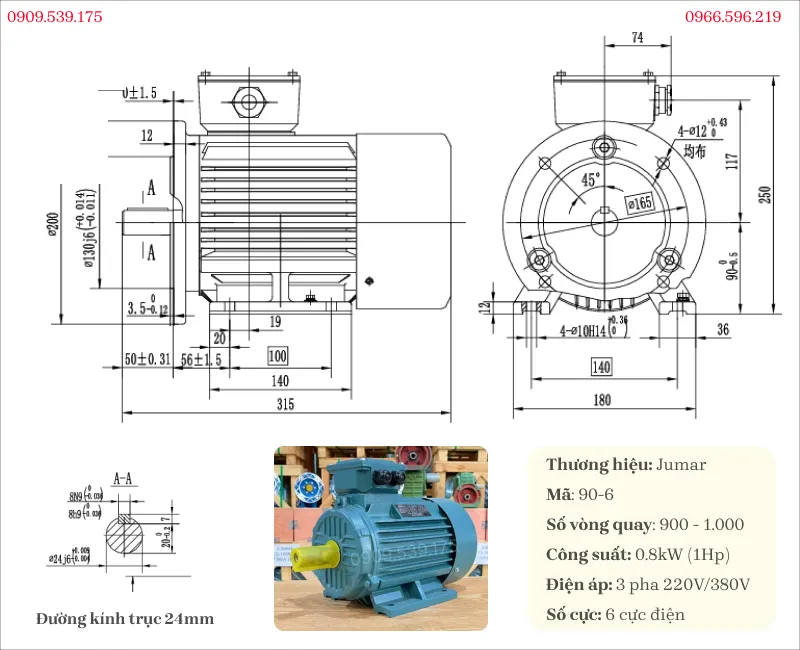

Motor 3 pha 0.8kW 1Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Tốc độ chậm hơn, cung cấp lực kéo tốt hơn dòng 4 cực, thiết kế khung vỏ to hơn để chứa được nhiều cuộn dây hơn.

Thông số kỹ thuật:

Ứng dụng:

• Kéo dàn quạt sục khí tạo oxy cho các ao nuôi tôm cá.
• Máy khuấy hóa chất, khuấy phân bón nước có độ đặc vừa phải.
• Dàn cào bùn trong các trạm xử lý nước cấp, nước thải nhỏ.
• Hệ thống gầu tải nhẹ đưa thóc lúa, nông sản lên silo.

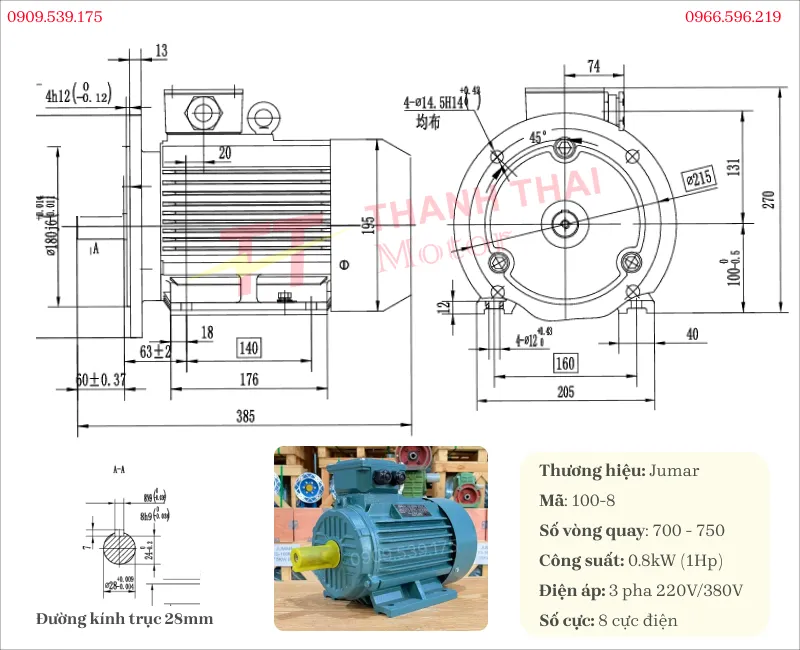

Motor 3 pha 0.8kW 1Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Dòng tải nặng chuyên biệt, tốc độ cực chậm, lực kéo rất khỏe nhưng với công suất 0.8kW thì chủ yếu ứng dụng cho các cơ cấu chuyên dụng cỡ nhỏ.

Thông số kỹ thuật:

Ứng dụng:

• Cơ cấu tời nâng hạ hàng hóa nhẹ trong nhà kho cần tốc độ lên xuống cực chậm để đảm bảo an toàn tuyệt đối.
• Cánh khuấy bùn đặc sinh học, khuấy keo tụ tốc độ siêu chậm.
• Băng tải hầm lò xoắn ốc di chuyển chậm.

Động cơ điện 3 pha 0.8kW 1Hp có thể lắp đặt với hộp giảm tốc nào?

Nhờ kích thước nhỏ gọn và cốt trục tiêu chuẩn (19mm, 24mm), motor 0.8kW 1Hp cực kỳ dễ dàng lắp ghép với các loại hộp giảm tốc (hộp số giảm tốc) sau:

• Giảm tốc trục vít vỏ gang: Các mã WPA, WPS, WPX, WPO… (khuyên dùng size nhỏ như 50, 60 hoặc 70).
• Giảm tốc vỏ nhôm trục vít: Dòng NMRV rất được ưa chuộng, khuyên dùng size 040 hoặc 050 để tối ưu tính thẩm mỹ và độ gọn nhẹ.
• Giảm tốc bánh răng tải nặng: Các mã R, S, F (size nhỏ) cho các ứng dụng băng chuyền tự động hóa cao.
• Phụ kiện khác: Kết hợp tốt với Puly, nhông xích cỡ nhỏ hoặc lắp thêm cụm phanh từ (thắng từ) 0.8kW 1Hp để hãm phanh dừng khẩn cấp.

Hướng dẫn đấu nối động cơ điện 3 pha

Để đảm bảo thao tác chính xác và an toàn, bạn nên tham khảo trước các video động cơ điện nhằm hiểu rõ cấu tạo cũng như vị trí các cọc đấu bên trong motor.

Bước 1: Tháo nắp hộp cực của động cơ điện

Sử dụng tua vít phù hợp để tháo 4 bu-lông cố định trên nắp hộp cực. Sau khi mở nắp, bạn sẽ thấy hệ thống các đầu cực đấu dây. Với motor 3 pha thông dụng, khu vực này thường có 6 đầu dây được ký hiệu rõ ràng.

Bước 2: Nhận diện các cọc đấu nối và nguồn điện 380V

Các đầu dây được bố trí thành hai hàng. Hàng phía dưới, ký hiệu U1, V1, W1, là vị trí dùng để cấp nguồn điện đầu vào cho động cơ.

Bước 3: Đấu nối nguồn 3 pha vào U1, V1, W1

Chuẩn bị 3 dây pha từ nguồn điện 380V và tiến hành đấu lần lượt vào các cọc U1, V1, W1. Đảm bảo đấu đúng vị trí để motor hoạt động ổn định.

Lưu ý an toàn quan trọng:

Các đầu cos cần được siết chặt để đảm bảo tiếp xúc điện tốt, tránh phát sinh tia lửa điện gây chập cháy. Không đấu nguồn vào hàng cực phía trên (U2, V2, W2) vì có thể làm hư hỏng cuộn dây động cơ.

Bước 4: Đóng nắp và vận hành thử

Sau khi hoàn tất đấu nối, đậy kín nắp hộp cực và siết chặt bu-lông để bảo vệ thiết bị khỏi bụi và độ ẩm. Cấp điện để kiểm tra hoạt động. Nếu motor quay ngược chiều mong muốn, chỉ cần ngắt điện và đổi chéo vị trí của hai trong ba dây pha để đảo chiều quay.

Việc thực hiện đúng quy trình không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn lâu dài. Các video động cơ điện từ Thành Thái Motor sẽ là nguồn tham khảo hữu ích cho người dùng trong quá trình sử dụng thực tế.

Để tìm hiểu thêm về sản phẩm, báo giá và các hướng dẫn chi tiết, bạn có thể truy cập video tổng hợp trong chuyên mục video động cơ điện – nơi cung cấp đầy đủ nội dung thực tế do đội ngũ kỹ thuật trực tiếp thực hiện.
