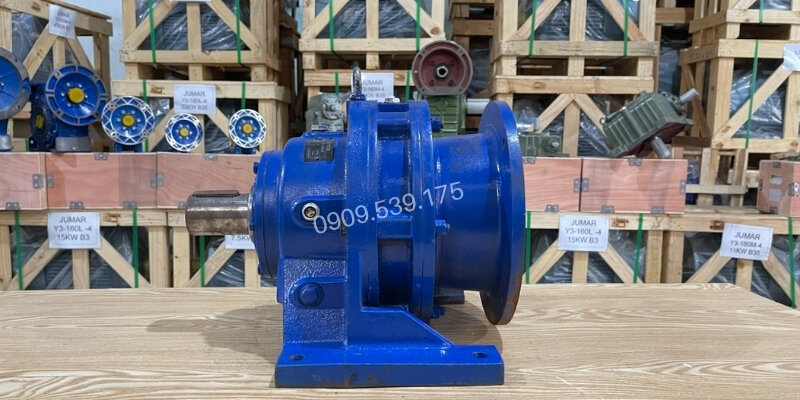

Hộp giảm tốc đồng trục là gì? Là một thiết bị cơ khí sử dụng hệ thống bánh răng ăn khớp để giảm tốc độ quay và tăng momen xoắn cho động cơ. Đặc điểm nhận biết của hộp giảm tốc này chính là trục vào và trục ra của nó nằm trên cùng một đường thẳng (đồng trục), giúp thiết kế hệ thống truyền động gọn gàng và tiết kiệm không gian. Nhờ cấu trúc tối ưu này, nó được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi sự chính xác và hiệu quả cao, từ băng tải sản xuất đến các hệ thống máy khuấy.
Những điểm chính về hộp giảm tốc đồng trục bạn cần biết:
Hiểu được những ý chính này sẽ giúp bạn dễ dàng theo dõi các phân tích kỹ thuật sâu hơn về cấu tạo, nguyên lý và cách lựa chọn thiết bị phù hợp ngay sau đây.
Để vận hành hiệu quả, mỗi chi tiết bên trong thiết bị đều đóng một vai trò quan trọng. Việc nắm rõ các thành phần kỹ thuật cốt lõi và cách chúng phối hợp với nhau sẽ giúp bạn làm chủ được hệ thống của mình.

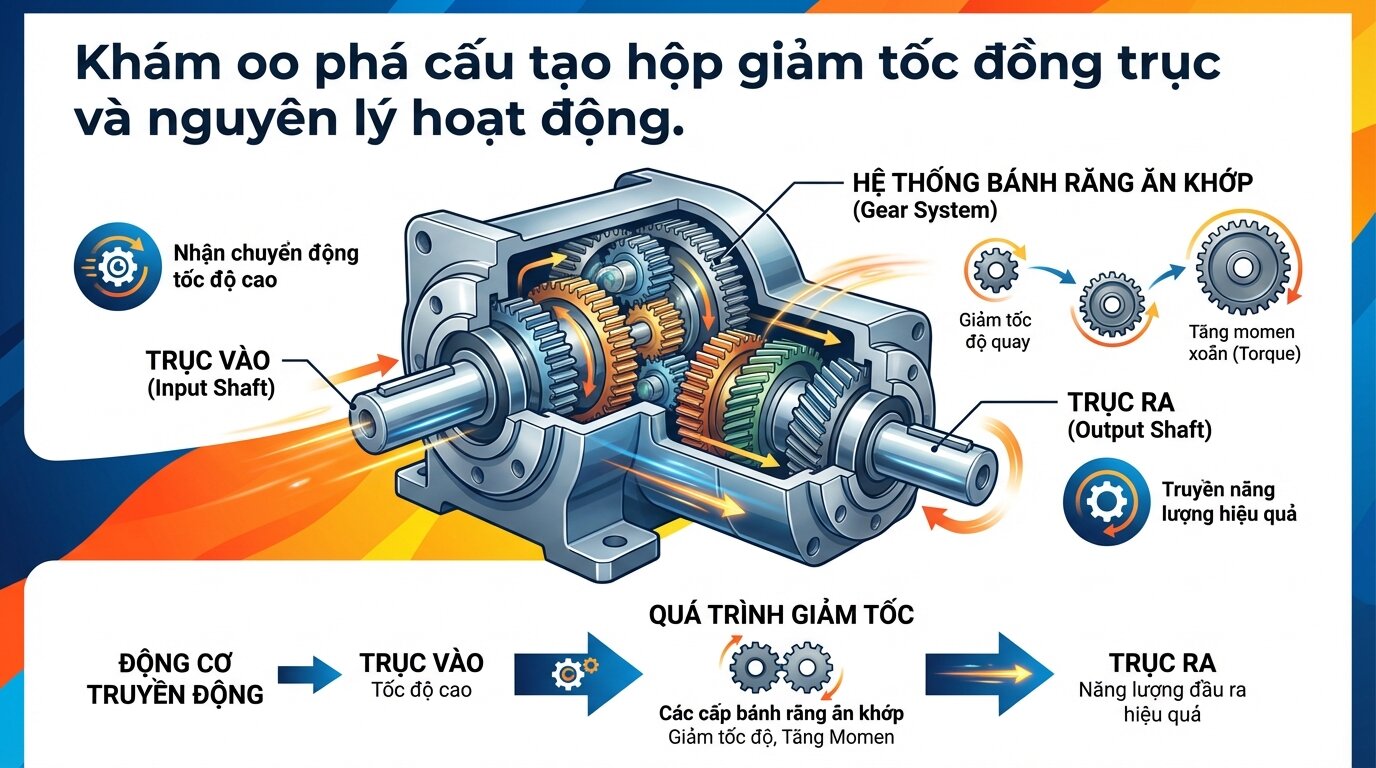

Về cơ bản, cấu tạo hộp giảm tốc đồng trục gồm ba bộ phận chính được đặt trong một vỏ gang đúc chắc chắn.

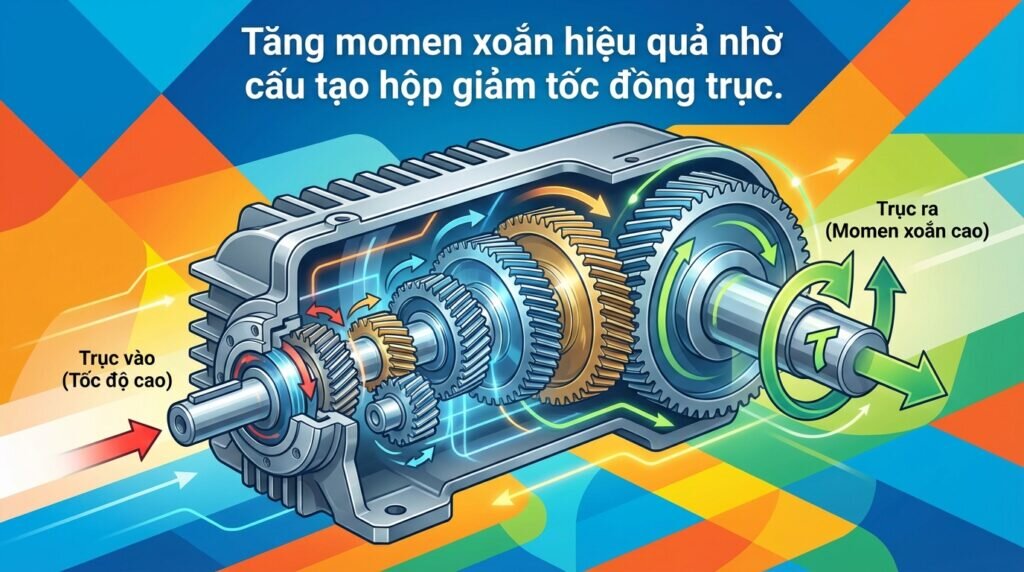

Nguyên lý làm việc hộp giảm tốc dựa trên sự ăn khớp của các cặp bánh răng có số răng khác nhau. Khi trục vào quay, nó làm quay bánh răng sơ cấp, bánh răng này lại ăn khớp và truyền động cho bánh răng thứ cấp lớn hơn.
Quá trình này lặp lại qua các cấp bánh răng, khiến tốc độ quay giảm dần sau mỗi cấp nhưng lực momen xoắn lại tăng lên tương ứng. Cuối cùng, chuyển động được truyền ra trục ra tại tốc độ và momen mong muốn, một cơ chế truyền động đơn giản nhưng cực kỳ hiệu quả.

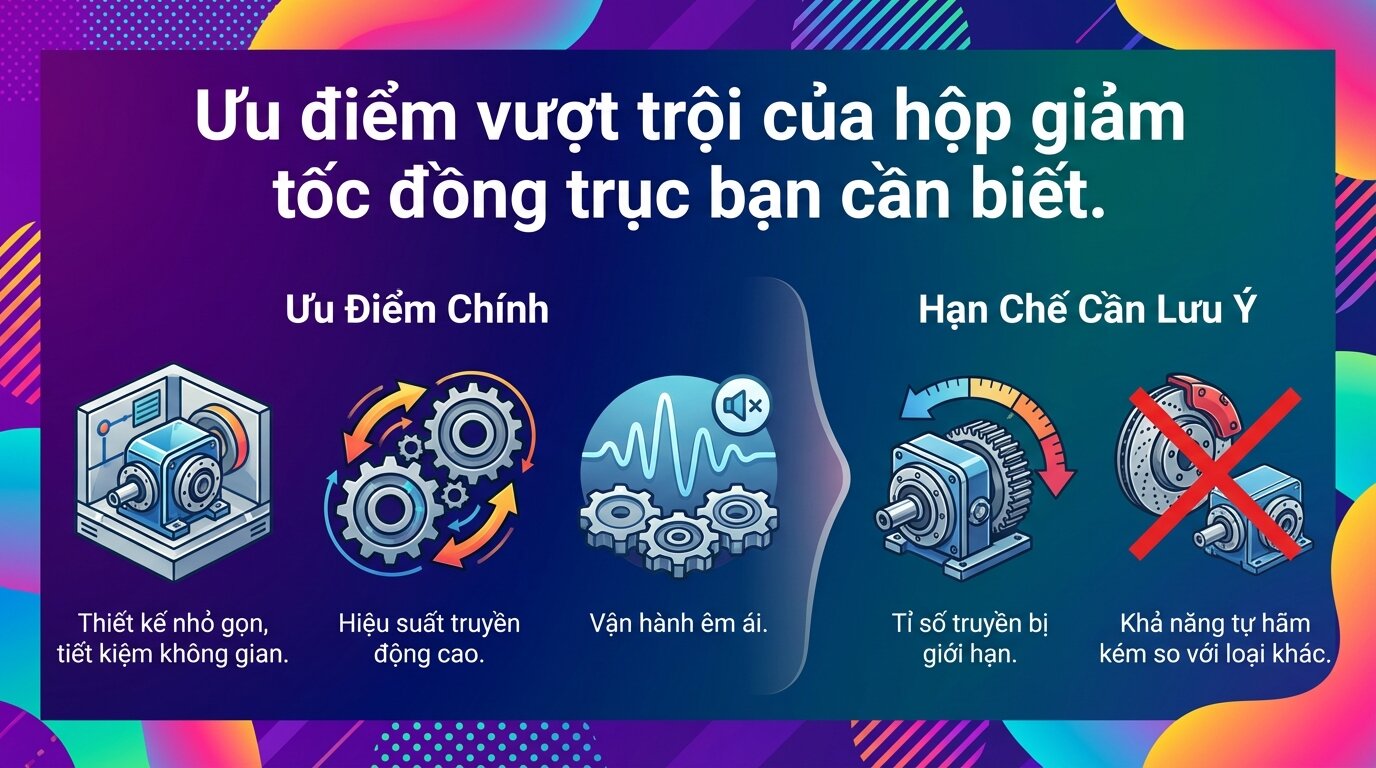

Bất kỳ thiết bị kỹ thuật nào cũng có những thế mạnh và hạn chế riêng. Phân tích các lợi ích và hạn chế một cách khách quan sẽ cho bạn cái nhìn toàn diện trước khi đưa ra quyết định đầu tư.

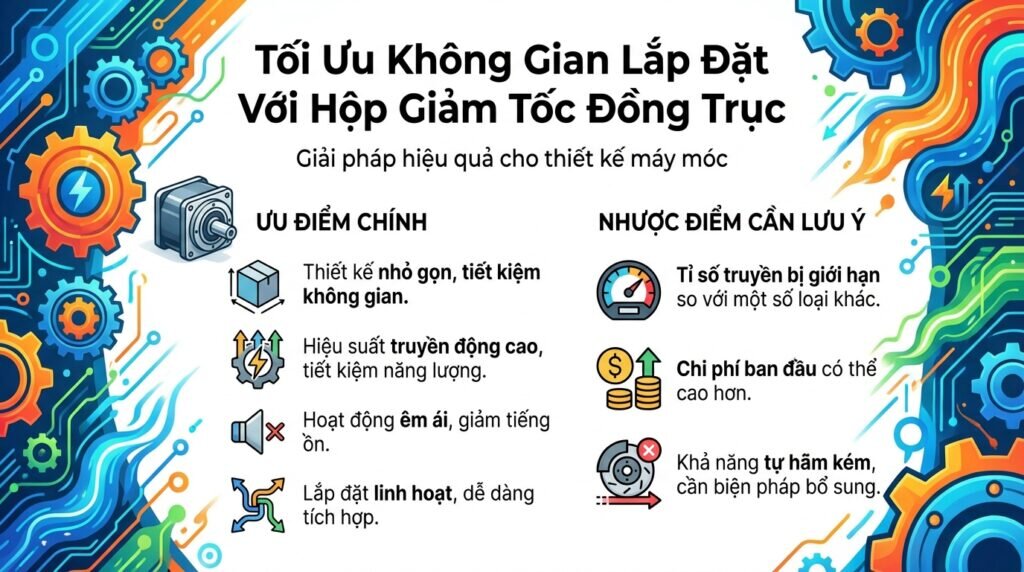

| Đặc điểm | Phân tích chi tiết |
|---|---|
| Ưu điểm nổi bật | – Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt tối đa. – Hiệu suất cao: Tổn thất năng lượng thấp, truyền động hiệu quả. – Lắp đặt linh hoạt: Dễ dàng kết nối với các loại motor điện. – Hoạt động êm ái: Độ rung và tiếng ồn thấp hơn một số loại khác. |
| Nhược điểm cần lưu ý | – Tỉ số truyền giới hạn: Khó đạt được tỉ số truyền quá lớn như loại bánh vít trục vít. – Chi phí ban đầu: Có thể cao hơn một số dòng hộp số giảm tốc khác. – Khả năng tự hãm kém: Không có khả năng tự hãm khi dừng đột ngột. |
Lưu ý kỹ thuật: Khả năng đồng tâm giữa trục vào và trục ra là ưu điểm lớn nhất về mặt thiết kế của hộp giảm tốc đồng trục. Kết cấu này không chỉ giúp hệ thống gọn gàng mà còn giảm thiểu các lực tác động hướng kính không mong muốn lên vòng bi, từ đó tăng tuổi thọ cho cả motor và hộp số.

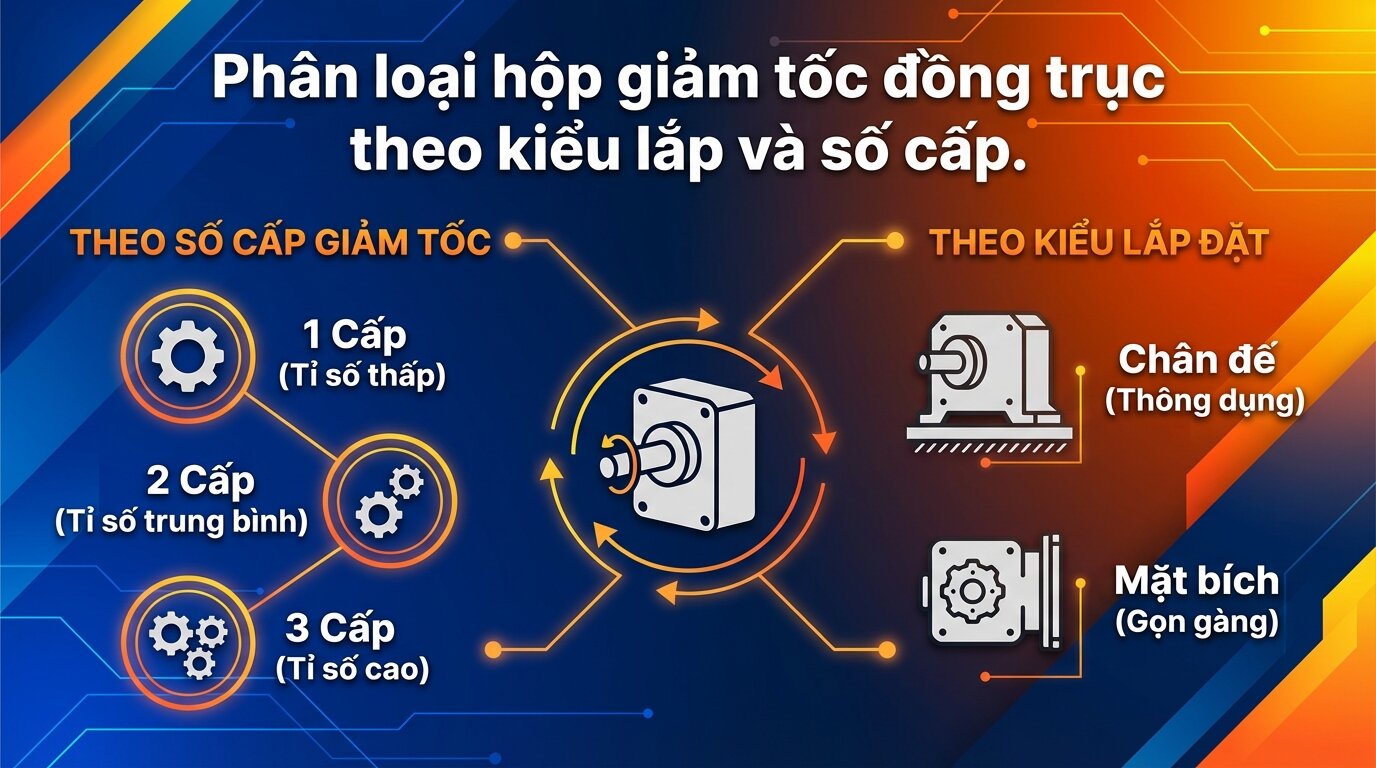

Trên thị trường có nhiều biến thể của hộp số đồng trục. Việc phân loại chúng giúp người dùng định hình sản phẩm mình đang tìm kiếm một cách nhanh chóng và chính xác hơn.

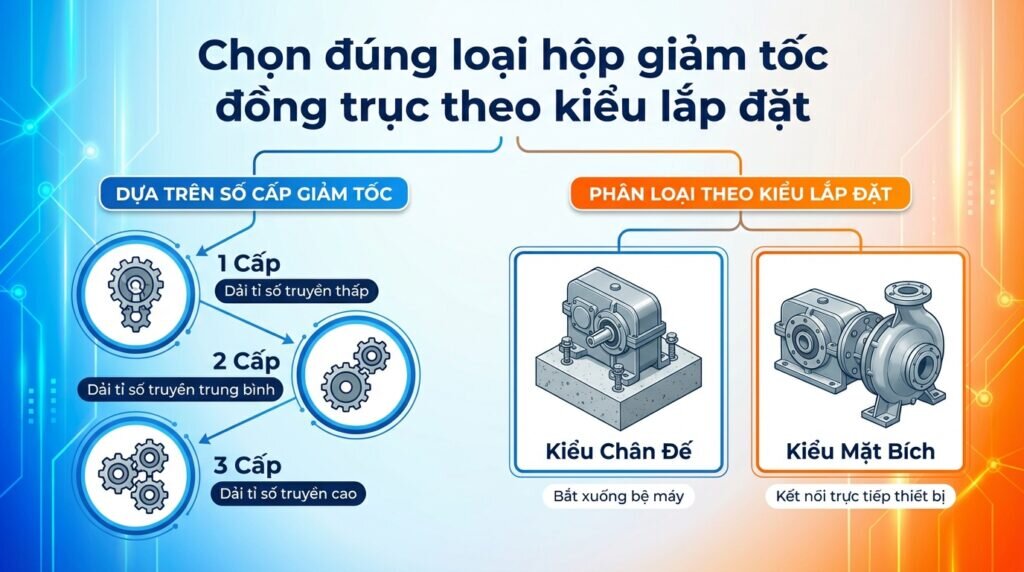

Số cấp giảm tốc chính là số cặp bánh răng ăn khớp tham gia vào quá trình giảm tốc độ. Hộp giảm tốc 1 cấp có tỉ số truyền nhỏ, thường dùng cho các ứng dụng cần giảm tốc ít. Hộp giảm tốc 2 cấp và hộp giảm tốc 3 cấp phổ biến hơn, cho phép đạt được dải tỉ số truyền rộng hơn, đáp ứng đa dạng các yêu cầu về tốc độ đầu ra trong công nghiệp.
Kiểu lắp chân đế (foot-mounted) là loại phổ biến nhất, với phần đế bằng phẳng để bắt bulong cố định xuống sàn hoặc bệ máy. Ngược lại, kiểu lắp mặt bích (flange-mounted) được kết nối trực tiếp vào mặt của thiết bị khác thông qua một mặt bích có các lỗ bulong, tạo ra một kết cấu liền khối và gọn gàng.

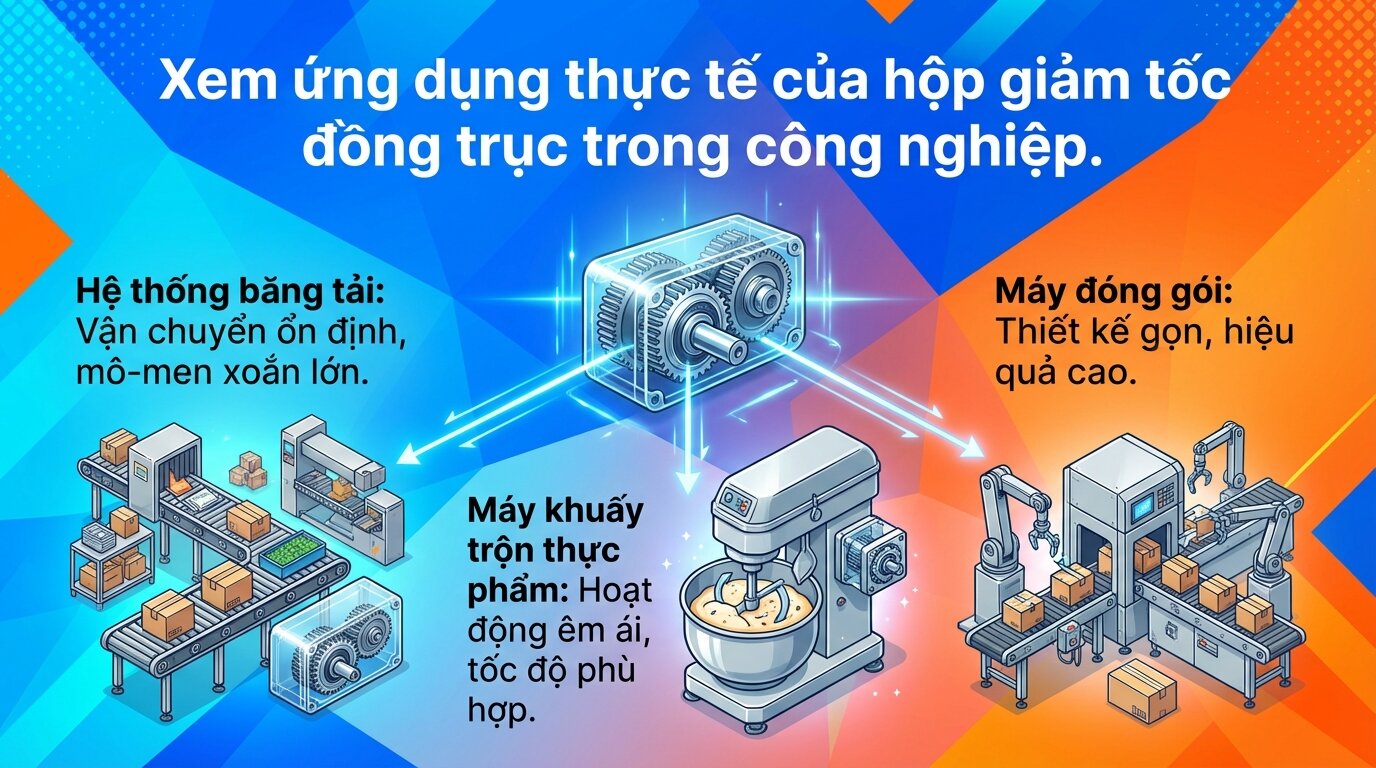

Nhờ những ưu điểm về thiết kế và hiệu suất, bộ giảm tốc motor loại đồng trục có mặt trong vô số máy móc và dây chuyền sản xuất. Dưới đây là những ví dụ điển hình nhất về ứng dụng của hộp giảm tốc đồng trục.

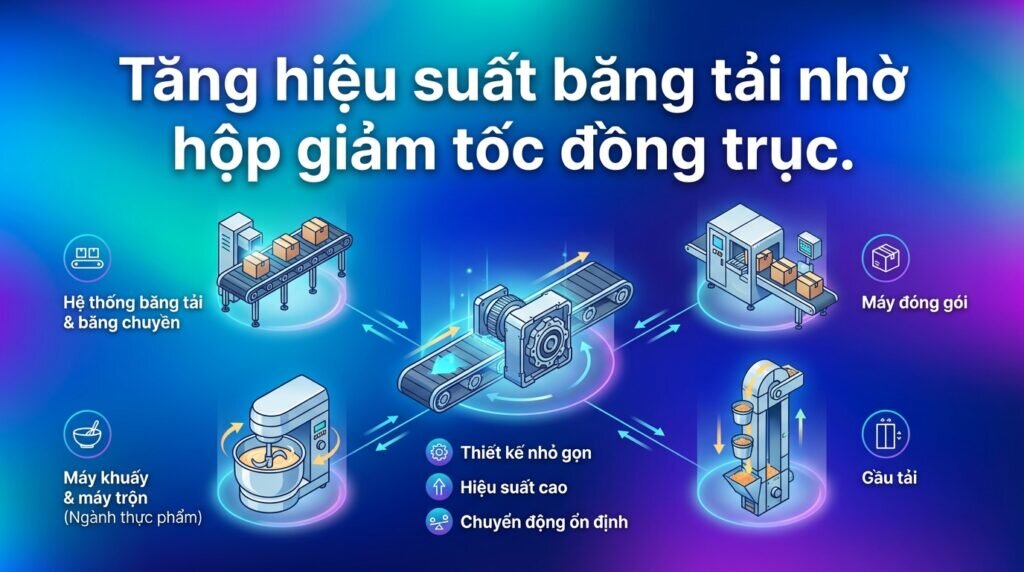

Đây là ứng dụng phổ biến nhất. Hộp số đồng trục kết hợp với hộp số motor cung cấp chuyển động quay ổn định, êm ái cho các rulô kéo băng tải, đảm bảo dây chuyền vận hành liên tục và hiệu quả.
Các loại máy khuấy thùng phuy, máy trộn bột cần một lực momen xoắn lớn và tốc độ quay chậm, đều. Bộ hộp số giảm tốc đồng trục là lựa chọn lý tưởng để đáp ứng chính xác yêu cầu này, đảm bảo nguyên liệu được trộn đều mà không làm hỏng máy.
Từ máy đóng gói sản phẩm, máy cán màng cho đến các hệ thống gầu tải vật liệu, thiết bị này đều đóng vai trò trái tim của hệ thống truyền động. Sự nhỏ gọn của nó đặc biệt hữu ích trong các cỗ máy có không gian lắp đặt bị giới hạn.
Case study: Một nhà máy sản xuất bánh kẹo đã thay thế hệ thống truyền động bằng dây đai cũ kỹ bằng bộ giảm tốc motor đồng trục cho dây chuyền đóng gói. Kết quả: không gian lắp đặt giảm 30%, tiếng ồn giảm đáng kể và hiệu suất tăng 15% do không còn hiện tượng trượt đai.
Việc trang bị kiến thức chuyên môn sẽ giúp bạn tự tin hơn khi trao đổi với nhà cung cấp và lựa chọn sản phẩm, tránh được các sai lầm không đáng có. Đây là những thông tin quan trọng bạn cần nắm.

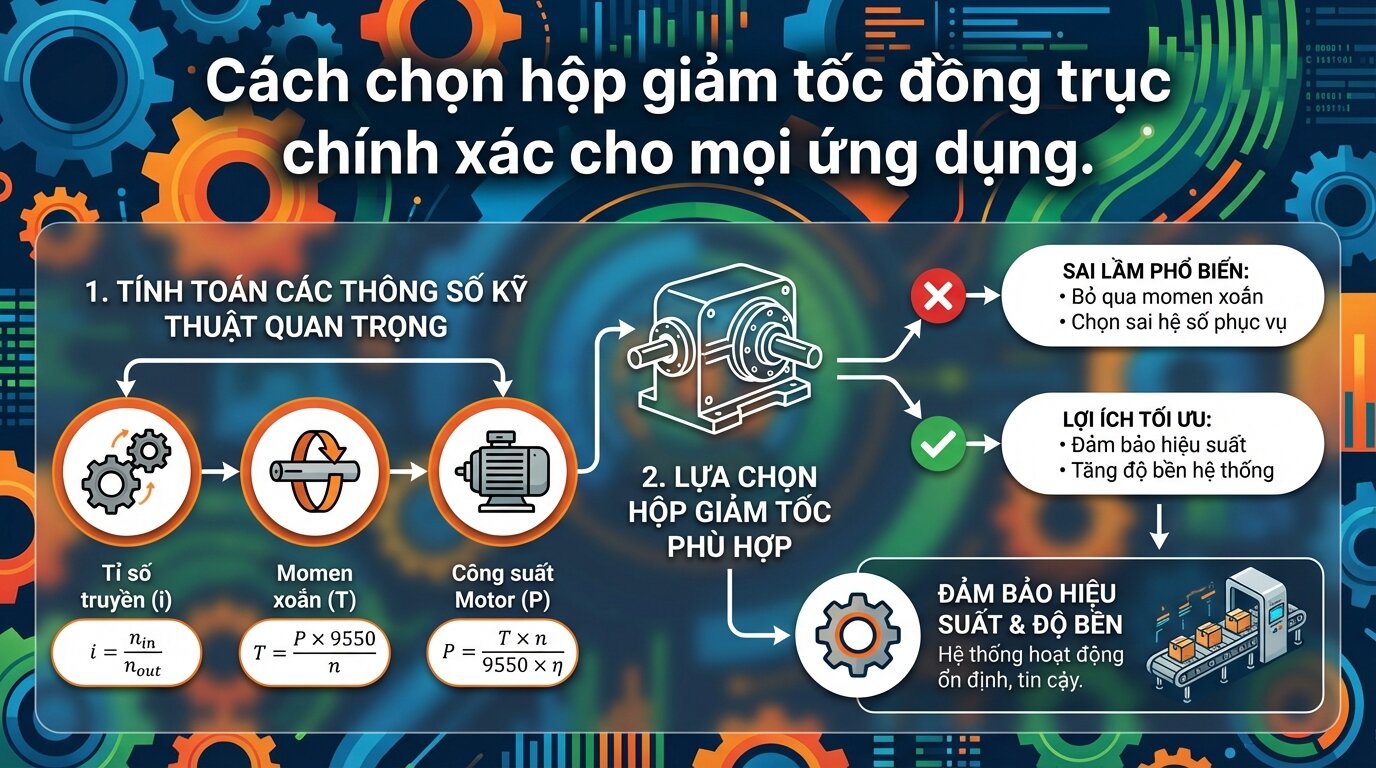

Ba thông số bạn không thể bỏ qua là: Tỉ số truyền (i) quyết định tốc độ đầu ra, momen xoắn (M) quyết định khả năng tải của thiết bị, và công suất motor (P) phải phù hợp với hộp số. Lựa chọn sai một trong ba yếu tố này có thể dẫn đến quá tải hoặc hoạt động không hiệu quả.

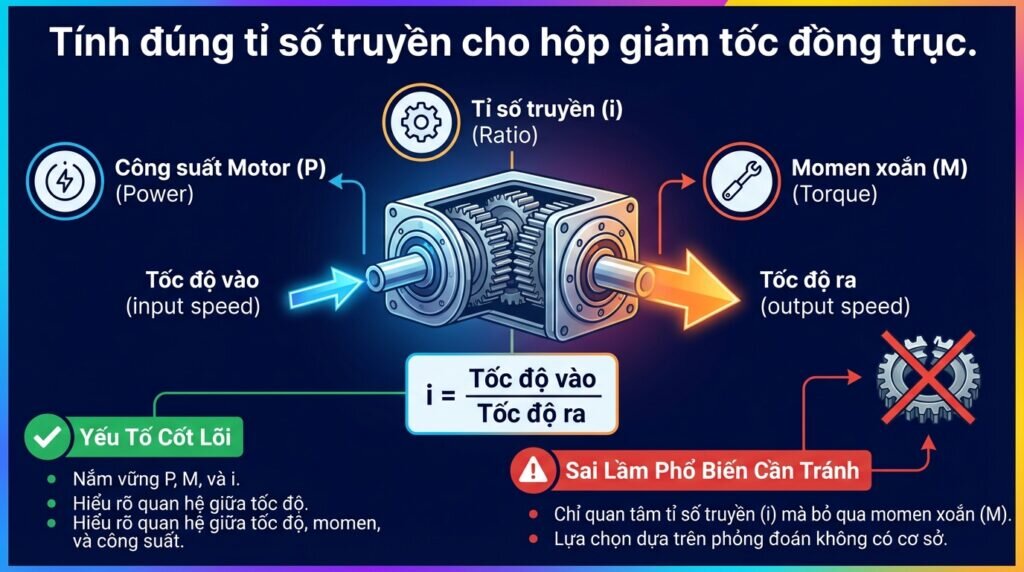

Để tìm ra tỉ số truyền phù hợp, bạn có thể áp dụng công thức tính tỉ số truyền hộp giảm tốc đơn giản sau:
i = n1 / n2
Trong đó:
i: Tỉ số truyền của hộp giảm tốc (ratio).n1: Tốc độ quay của trục vào (vòng/phút), thường là tốc độ của motor.n2: Tốc độ quay của trục ra (vòng/phút) bạn mong muốn.Ví dụ: Motor có tốc độ 1450 vòng/phút, bạn cần tốc độ đầu ra là 29 vòng/phút. Tỉ số truyền cần chọn là i = 1450 / 29 = 50. Bạn sẽ tìm một bộ giảm tốc có tỉ số truyền là 1/50.
Một sai lầm thường gặp là chỉ quan tâm đến tỉ số truyền mà bỏ qua momen xoắn. Một sai lầm khác là chọn công suất motor quá lớn hoặc quá nhỏ so với hộp số, gây lãng phí hoặc quá tải. Luôn xem xét đến hệ số phục vụ (service factor) để đảm bảo thiết bị có đủ độ bền cho ứng dụng thực tế.
Để có cái nhìn rõ ràng hơn về hộp giảm tốc đồng trục, chúng ta hãy cùng so sánh nó với một số loại hộp giảm tốc khác:
Hộp giảm tốc đồng trục có khả năng truyền lực tốt hơn và hiệu suất cao hơn so với hộp giảm tốc trục vít. Tuy nhiên, hộp giảm tốc trục vít có thể đạt được tỷ số truyền lớn hơn trong một kích thước nhỏ gọn hơn.
Hộp giảm tốc đồng trục thường dễ lắp đặt và bảo trì hơn so với hộp giảm tốc hành tinh. Tuy nhiên, hộp giảm tốc hành tinh có kích thước nhỏ gọn hơn và khả năng chịu tải cao hơn.
Hộp giảm tốc đồng trục truyền lực thẳng hàng, trong khi hộp giảm tốc bánh răng côn được sử dụng để truyền lực giữa các trục vuông góc. Hộp giảm tốc đồng trục không thể thay đổi hướng truyền động như hộp giảm tốc bánh răng côn.
Bạn có thể mua hộp giảm tốc đồng trục chính hãng tại Thành Thái Motor – đơn vị uy tín chuyên cung cấp thiết bị truyền động chất lượng cao. Hiện nay, chúng tôi đang kinh doanh hai dòng sản phẩm đồng trục nổi bật: hộp giảm tốc Cycloid và giảm tốc tải nặng trục thẳng R, phù hợp cho nhiều ứng dụng công nghiệp khác nhau.

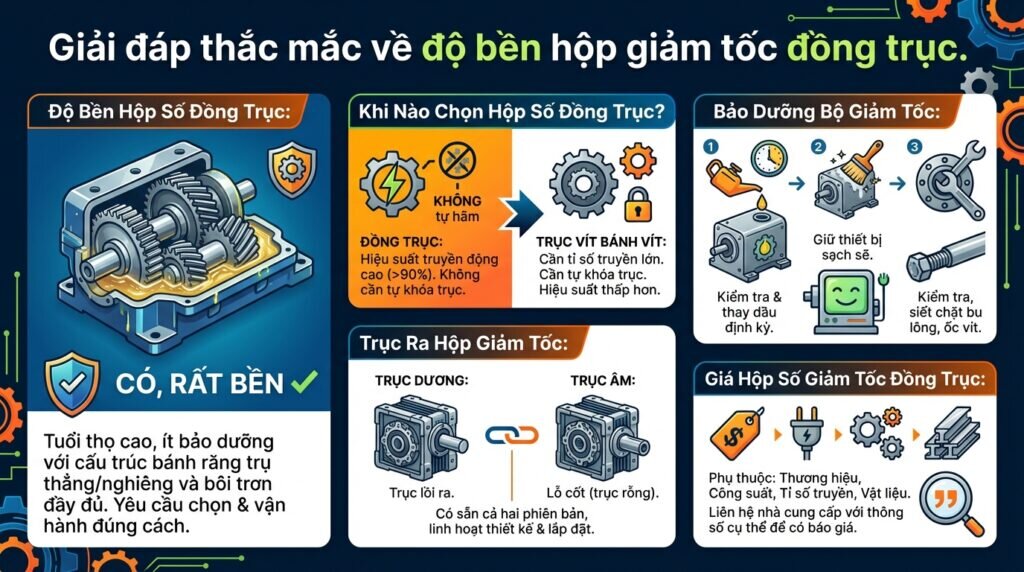

Có, rất bền. Với cấu trúc bánh răng trụ răng thẳng hoặc răng nghiêng và được bôi trơn đầy đủ, hộp số motor giảm tốc đồng trục có tuổi thọ cao và ít cần bảo dưỡng nếu được lựa chọn và vận hành đúng cách.
Bạn nên chọn loại đồng trục khi cần hiệu suất truyền động cao (trên 90%) và không yêu cầu khả năng tự hãm. Ngược lại, hãy chọn hộp số bánh vít trục vít khi cần tỉ số truyền lớn, cần khả năng tự khóa trục và không quá khắt khe về hiệu suất.
Việc bảo dưỡng khá đơn giản. Bạn chỉ cần kiểm tra và thay dầu bôi trơn định kỳ theo khuyến cáo của nhà sản xuất, giữ cho thiết bị sạch sẽ và kiểm tra các bu lông, ốc vít để đảm bảo chúng luôn được siết chặt.
Hoàn toàn có thể. Hộp giảm tốc đồng trục có cả phiên bản trục dương (trục lồi ra) và trục âm (lỗ cốt), mang lại sự linh hoạt tối đa khi thiết kế và lắp đặt vào hệ thống máy móc.
Giá thành phụ thuộc vào nhiều yếu tố như thương hiệu, công suất, tỉ số truyền và vật liệu chế tạo. Để có báo giá chính xác nhất, bạn nên liên hệ trực tiếp với nhà cung cấp và đưa ra các thông số kỹ thuật cụ thể.
Việc hiểu rõ hộp giảm tốc đồng trục là gì, từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế, là bước đầu tiên và quan trọng nhất để lựa chọn đúng thiết bị cho hệ thống của bạn. Với ưu điểm về thiết kế nhỏ gọn và hiệu suất truyền động cao, đây là một giải pháp tối ưu cho nhiều bài toán kỹ thuật trong công nghiệp. Tuy nhiên, việc xem xét kỹ lưỡng các thông số như tỉ số truyền, momen xoắn và điều kiện làm việc là không thể bỏ qua để đảm bảo thiết bị vận hành ổn định và bền bỉ.
