Trong các ngành công nghiệp nặng như khai khoáng, sản xuất xi măng, luyện kim hay các hệ thống nâng hạ hàng hóa tải trọng lớn, cần có một động cơ có mô-men khởi động cực mạnh nhưng dòng điện khởi động không gây sụt áp lưới. Để giải quyết vấn đề này, các kỹ sư thường lựa chọn một dòng động cơ đặc chủng. Vậy motor ruột đai là gì, cấu tạo và nguyên lý hoạt động của nó có gì đặc biệt khiến các hệ thống tải nặng bắt buộc phải sử dụng? Hãy cùng Thành Thái Motor tìm hiểu chi tiết qua bài viết dưới đây.

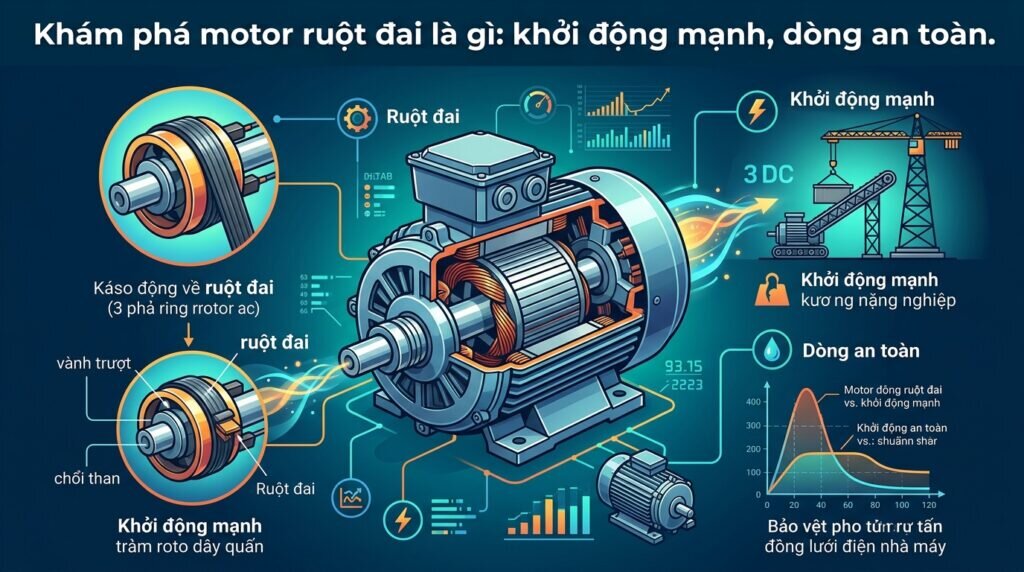

Motor ruột đai là gì?
Motor ruột đai (thuật ngữ kỹ thuật chuẩn là động cơ không đồng bộ roto dây quấn hay còn gọi là động cơ vành trượt – slip ring motor) là một dạng động cơ điện xoay chiều 3 pha đặc biệt. Khác với dòng động cơ rotor lồng sóc phổ thông, motor ruột đai sở hữu một cấu trúc phức tạp hơn nhằm tối ưu hóa quá trình khởi động.
Từ “ruột đai” là cách gọi dân dã, bắt nguồn từ việc quan sát cụm vành trượt và chổi than ở phần đuôi trục trông giống như một chiếc đai ôm lấy ruột động cơ. Thiết kế này cung cấp khả năng điều chỉnh trực tiếp dòng điện và mô-men xoắn trong quá trình khởi động. Nhờ đó, motor ruột đai mang lại lực kéo cực lớn ngay từ những giây đầu tiên, đồng thời khống chế dòng khởi động ở mức an toàn tuyệt đối cho lưới điện nhà máy.

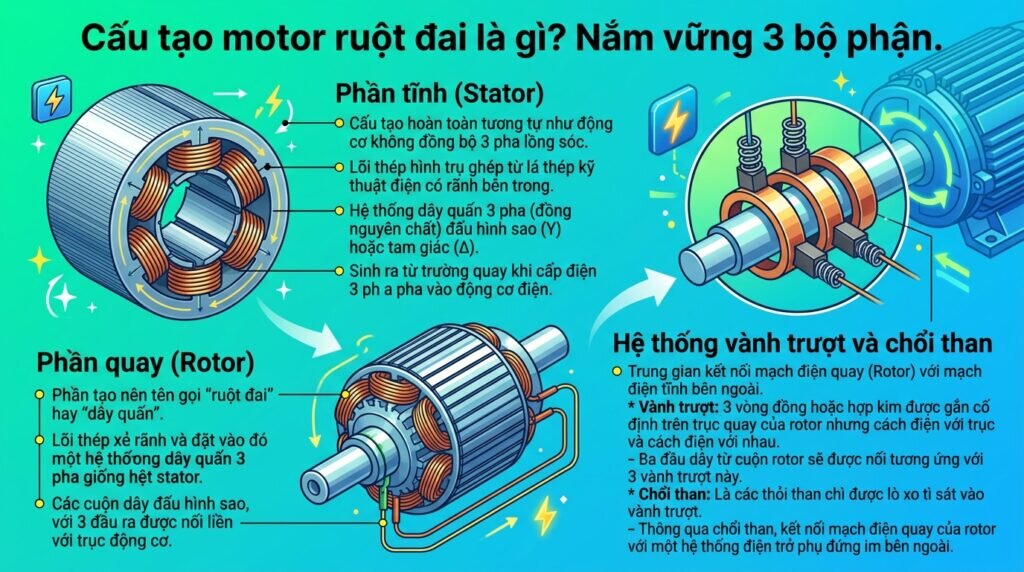

Cấu tạo cơ bản của motor ruột đai
Để tối ưu hóa quá trình truyền tải năng lượng, cấu tạo của motor được chia thành ba bộ phận độc lập nhưng liên kết chặt chẽ với nhau: phần tĩnh, phần động và hệ thống vành trượt chổi than.
Phần tĩnh (Stator)
Stator của motor ruột đai có cấu tạo hoàn toàn tương tự như động cơ không đồng bộ 3 pha lồng sóc. Nó bao gồm một lõi thép hình trụ được ghép từ các lá thép kỹ thuật điện có rãnh bên trong. Nằm trong các rãnh này là hệ thống dây quấn 3 pha (thường bằng đồng nguyên chất) được đấu hình sao (Y) hoặc tam giác (Δ). Khi cấp điện 3 pha vào động cơ điện (motor điện), stator sẽ sinh ra một từ trường quay.

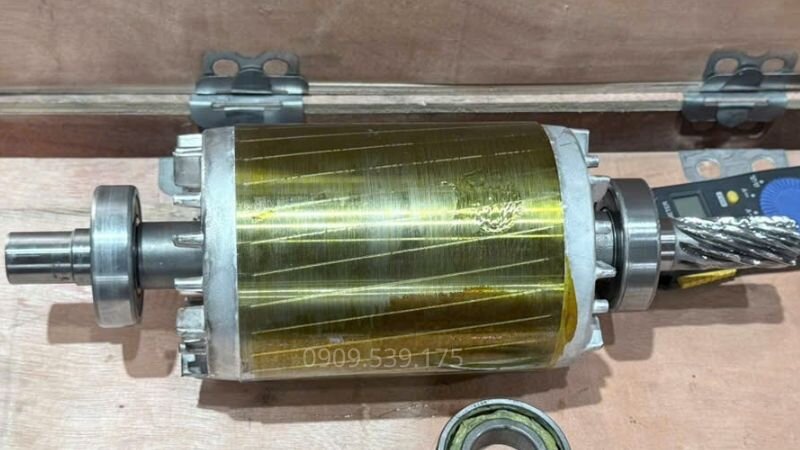

Cấu tạo stator của động cơ ruột đai
Phần quay (Rotor)
Rotor là phần tạo nên tên gọi “ruột đai” hay “dây quấn”. Thay vì là các thanh dẫn bằng nhôm đúc ngắn mạch như lồng sóc, lõi thép rotor cũng được xẻ rãnh và đặt vào đó một hệ thống dây quấn 3 pha giống hệt stator. Các cuộn dây này thường được đấu hình sao, với 3 đầu ra được nối liền với trục động cơ.

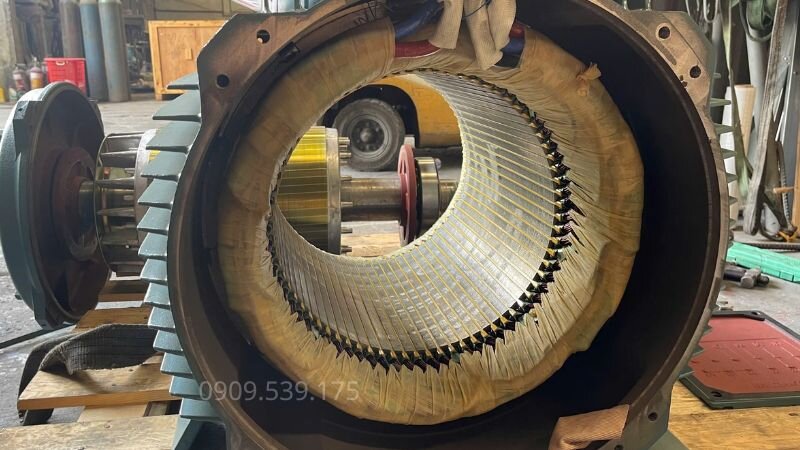

Cấu tạo rotor của động cơ ruột đai
Hệ thống vành trượt và chổi than
Hệ thống này là trung gian kết nối mạch điện quay (Rotor) với mạch điện tĩnh bên ngoài.
Vành trượt: Gồm 3 vòng đồng hoặc hợp kim được gắn cố định trên trục quay của rotor nhưng cách điện với trục và cách điện với nhau. Ba đầu dây từ cuộn rotor sẽ được nối tương ứng với 3 vành trượt này.
Chổi than: Là các thỏi than chì được lò xo tì sát vào vành trượt. Thông qua chổi than, người ta có thể kết nối mạch điện quay của rotor với một hệ thống điện trở phụ đứng im bên ngoài.

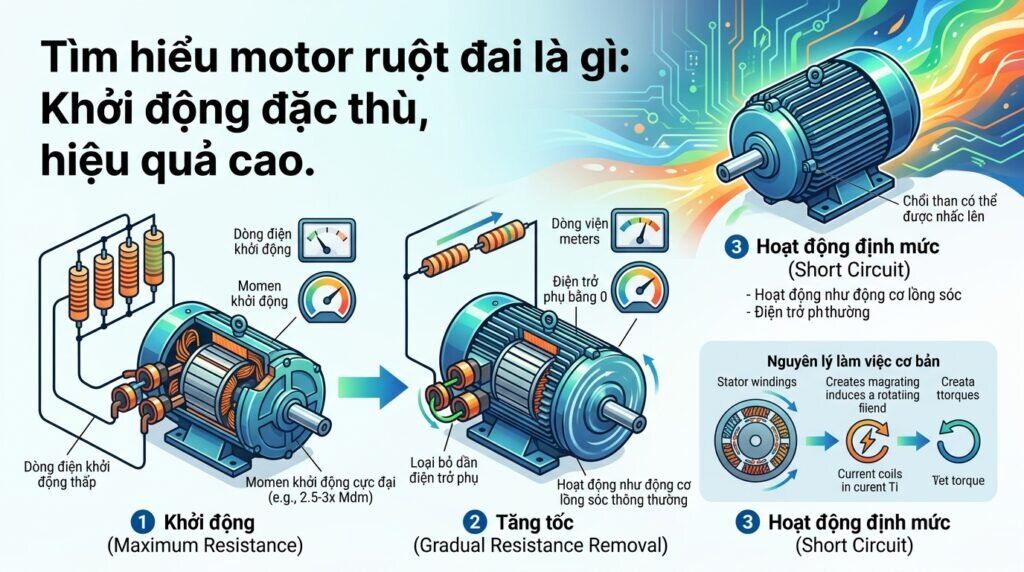

Nguyên lý hoạt động và khởi động đặc thù
Nguyên lý làm việc cơ bản của motor ruột đai vẫn dựa trên hiện tượng cảm ứng điện từ. Nguồn điện xoay chiều cấp vào Stator tạo ra từ trường quay. Từ trường này quét qua các cuộn dây rotor, sinh ra dòng điện cảm ứng. Dòng điện trong rotor tương tác ngược lại với từ trường stator để tạo ra mô-men quay, kéo trục mô tơ điện chuyển động.
Tuy nhiên, nguyên lý khởi động của nó lại vô cùng đặc biệt:
Khi bắt đầu cấp điện, hệ thống chổi than sẽ kết nối cuộn dây rotor với một bộ điện trở khởi động có giá trị lớn nhất bên ngoài.
Việc đưa điện trở lớn vào mạch rotor giúp giảm dòng điện khởi động xuống mức an toàn, đồng thời làm lệch pha dòng điện, đẩy momen khởi động lên mức cực đại (có thể đạt 2.5 – 3 lần momen định mức).
Khi động cơ tăng tốc dần, người vận hành (hoặc hệ thống tự động) sẽ loại bỏ dần từng cấp điện trở phụ ra khỏi mạch.
Khi động cơ đạt tốc độ định mức, các vành trượt sẽ được ngắn mạch hoàn toàn (điện trở phụ bằng 0), chổi than có thể được nhấc lên (tùy thiết kế) để giảm ma sát, lúc này motor hoạt động hệt như một động cơ lồng sóc thông thường.

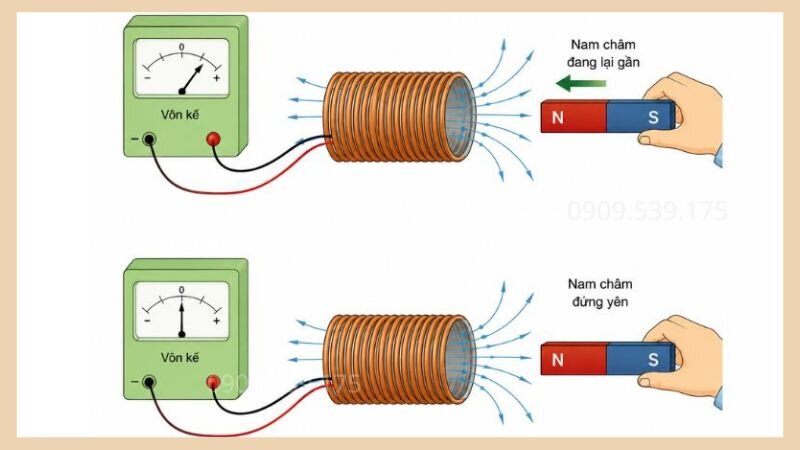

Motor hoạt động dựa trên hiện tượng cảm ứng điện từ

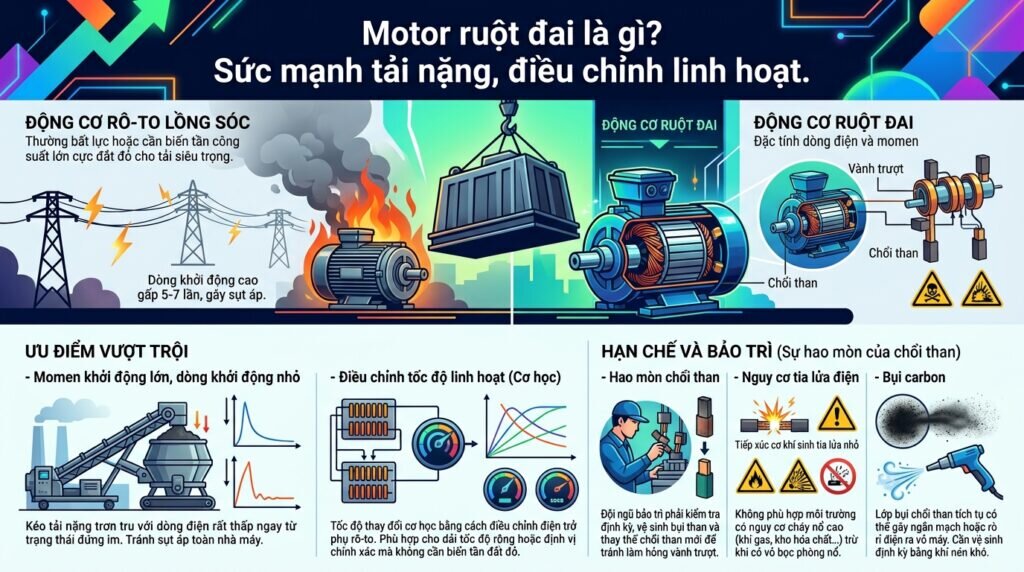

Tại sao các hệ thống tải nặng bắt buộc phải dùng motor ruột đai?
Động cơ rô-to lồng sóc chiếm ưu thế tuyệt đối nhờ giá thành rẻ và độ bền cao. Tuy nhiên, trước những cấu trúc máy móc công nghiệp hạng nặng siêu trường, siêu trọng, động cơ lồng sóc thường bất lực hoặc đòi hỏi chi phí đầu tư biến tần công suất lớn cực kỳ đắt đỏ.
Ưu điểm vượt trội (Momen khởi động lớn, dòng khởi động nhỏ)
Một động cơ thông thường khi khởi động trực tiếp sẽ kéo dòng điện cao gấp 5-7 lần dòng định mức nhưng momen tạo ra lại khá yếu. Nếu dùng để kéo một tải quá nặng ngay từ trạng thái đứng im, động cơ sẽ bị ì, sinh nhiệt lớn, cháy cuộn dây và gây sụt áp toàn nhà máy. Motor ruột đai giải quyết triệt để bài toán này: nó kéo tải nặng trơn tru với một dòng điện rất thấp.
Khả năng điều chỉnh tốc độ linh hoạt
Không cần đến những bộ biến tần công suất lớn đắt đỏ và nhạy cảm với môi trường bụi bặm, motor ruột đai có thể điều chỉnh tốc độ quay một cách cơ học. Bằng cách giữ một phần điện trở phụ trong mạch rotor một cách liên tục, chúng ta làm thay đổi đặc tính cơ của động cơ, từ đó làm thay đổi tốc độ quay ổn định của trục dưới một mức tải nhất định.
Phương pháp này cực kỳ hiệu quả cho các ứng dụng cần thay đổi tốc độ theo dải hoặc cần dịch chuyển vị trí chính xác trong thời gian ngắn.
Những hạn chế cần lưu ý khi bảo trì (Sự hao mòn của chổi than)
Việc sử dụng motor ruột đai đòi hỏi sự chú ý đặc biệt trong khâu bảo dưỡng. Đội ngũ bảo trì cần định kỳ kiểm tra, vệ sinh bụi than, thay thế chổi than mới và kiểm tra lực ép của lò xo để đảm bảo động cơ không bị đánh lửa chập cháy.
Sự hao mòn của chổi than: Do ma sát liên tục với vành trượt ở tốc độ cao, các khối than carbon sẽ bị mài mòn theo thời gian. Kỹ thuật viên bắt buộc phải kiểm tra định kỳ để thay thế chổi than mới, tránh để chổi than mòn vẹt làm hỏng bề mặt vành trượt đắt tiền.
Nguy cơ tia lửa điện: Sự tiếp xúc cơ khí giữa chổi than và vành trượt có thể phát sinh các tia lửa điện nhỏ. Do đó, dòng động cơ này hoàn toàn không phù hợp để vận hành trong các môi trường có nguy cơ cháy nổ cao (như hầm lò khí gas, nhà máy sản xuất pháo hoa, kho hóa chất) trừ khi sử dụng vỏ bọc phòng nổ chuyên dụng có chi phí rất cao.
Bụi carbon: Lớp bụi chổi than mài mòn ra có thể tích tụ bên trong hộp vành trượt, nếu không được thổi bụi và vệ sinh định kỳ bằng khí nén khô, nó có thể gây ra hiện tượng ngắn mạch hoặc rò rỉ điện ra vỏ máy.

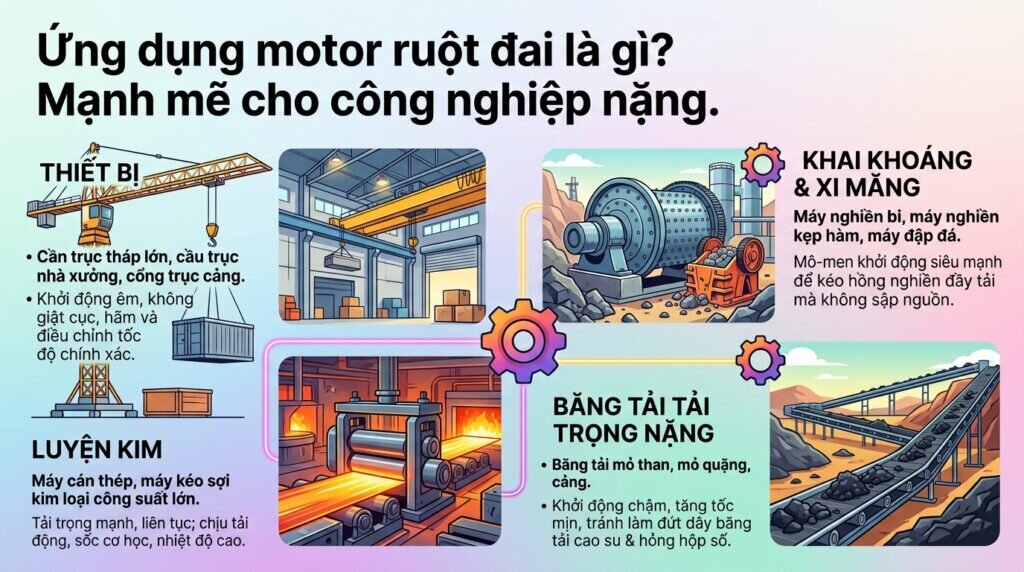

Ứng dụng motor ruột đai
Với đặc tính khởi động mạnh mẽ, motor ruột đai là thành phần quan trọng của các thiết bị siêu trường siêu trọng và các ngành công nghiệp nặng:
Ứng dụng trong hệ thống thiết bị nâng hạ
Các loại cần trục tháp cỡ lớn, cầu trục nhà xưởng tải trọng hàng chục tấn, cổng trục cảng biển hay thang máy chở hàng tải trọng lớn đều ưu tiên sử dụng motor ruột đai. Yêu cầu của hệ thống này là phải nhấc bổng một khối tài sản khổng lồ từ mặt đất lên cao một cách êm ái, không được phép giật cục và phải có khả năng hãm, điều chỉnh tốc độ chính xác để hạ tải an toàn vào vị trí.
Ứng dụng trong ngành công nghiệp khai khoáng và xi măng
Trong các nhà máy xi măng hoặc bãi khai thác khoáng sản, các máy nghiền bi, máy nghiền kẹp hàm, máy đập đá có quán tính quay ban đầu cực kỳ khủng khiếp. Khi lồng nghiền chứa đầy đất đá, quặng nặng, chỉ có mô-men khởi động siêu mạnh của motor ruột đai mới có thể kéo lồng nghiền chuyển động mượt mà từ trạng thái tĩnh mà không làm sập nguồn điện toàn khu vực.
Ứng dụng trong ngành luyện kim
Các máy cán thép, máy kéo sợi kim loại công suất lớn đòi hỏi lực cán cực mạnh và liên tục, đồng thời tải trọng thay đổi đột ngột khi phôi thép đi vào và đi ra khỏi trục cán. Khả năng chịu tải động, chống chịu sốc cơ học tốt của cuộn dây quấn rotor giúp motor ruột đai vận hành bền bỉ trong môi trường nhiệt độ cao của xưởng luyện kim.
Ứng dụng cho hệ thống băng tải tải trọng nặng
Hệ thống băng tải dài hàng cây số vận hành tại các mỏ than, mỏ quặng, cảng xuất nhập khẩu nguyên liệu rời thường xuyên phải khởi động khi đang chịu tải đầy ắp trên mặt băng. Việc sử dụng motor ruột đai giúp băng tải khởi động chậm từ từ, tăng tốc mịn, tránh làm đứt rách dây băng tải cao xu hoặc làm hỏng hệ thống hộp số truyền động do lực giật đột ngột.

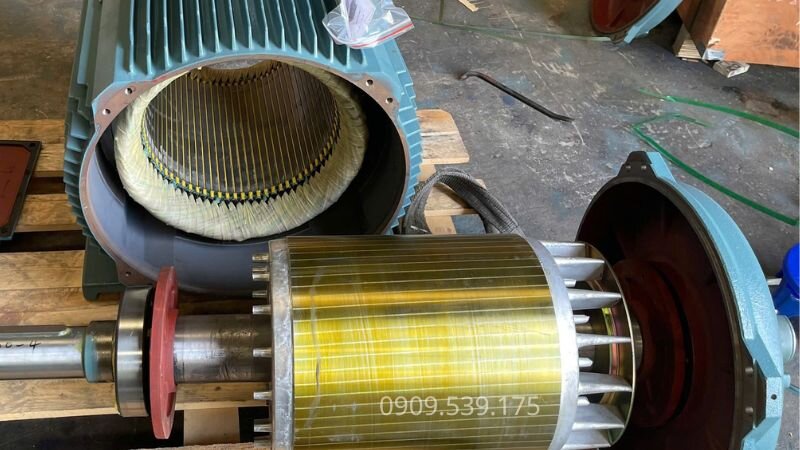

Ứng dụng motor ruột đai trong công nghiệp

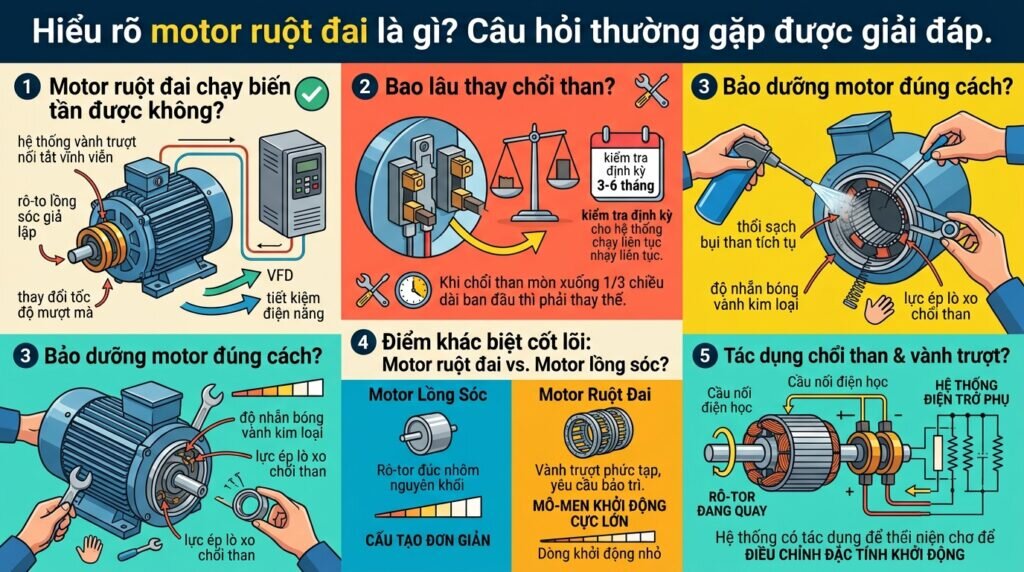

Câu hỏi thường gặp
Motor ruột đai có chạy được bằng biến tần không?
Có. Trong xu hướng hiện đại hóa, người ta có thể nối tắt vĩnh viễn hệ thống vành trượt của motor ruột đai biến nó thành rô-to lồng sóc giả lập, sau đó dùng biến tần điều khiển nguồn cấp vào stator để thay đổi tốc độ mượt mà hơn và tiết kiệm điện năng hơn.
Bao lâu thì phải thay chổi than cho motor ruột đai một lần?
Tuổi thọ chổi than phụ thuộc vào tần suất khởi động, độ sạch của môi trường và dòng điện chạy qua rotor. Thông thường, đối với các hệ thống chạy liên tục, cần kiểm tra định kỳ 3 - 6 tháng một lần. Khi chổi than mòn xuống còn khoảng 1/3 chiều dài ban đầu thì bắt buộc phải thay thế.
Làm sao để bảo dưỡng motor ruột đai đúng cách?
Để motor hoạt động bền bỉ, bạn cần thường xuyên kiểm tra độ mòn của chổi than. Cần thổi sạch bụi than carbon tích tụ trong buồng vành trượt, kiểm tra độ nhẵn bóng của bề mặt vành kim loại và đo đạc lại lực ép của lò xo giữ chổi than.
Điểm khác biệt cốt lõi giữa motor ruột đai và motor lồng sóc là gì?
Motor lồng sóc có rotor đúc nhôm nguyên khối, cấu tạo đơn giản, mô-men khởi động thấp. Ngược lại, motor ruột đai có cấu trúc vành trượt phức tạp hơn, yêu cầu bảo trì chổi than nhưng cung cấp mô-men khởi động cực lớn và dòng khởi động nhỏ.
Tác dụng của chổi than và vành trượt trong motor ruột đai là gì?
Chổi than và vành trượt đóng vai trò là cầu nối điện học. Chúng dẫn điện từ mạch rotor đang quay ra bên ngoài tĩnh để kết nối với hệ thống điện trở phụ, từ đó điều chỉnh đặc tính khởi động của động cơ.
Kết luận
Hiểu rõ motor ruột đai là gì cùng các đặc tính cấu tạo, nguyên lý vận hành ưu việt của nó sẽ giúp các chủ doanh nghiệp, kỹ sư cơ điện đưa ra những quyết định thiết kế hệ thống sản xuất chính xác, tối ưu hóa chi phí đầu tư và vận hành.
