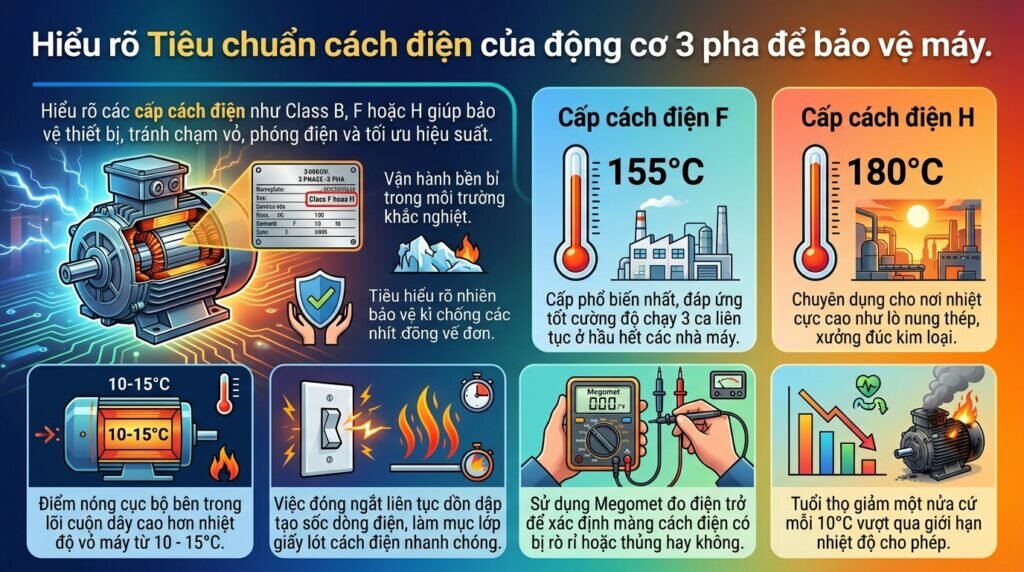

Khi tiến hành mua motor, phần lớn người dùng chỉ quan tâm đến công suất và điện áp mà bỏ qua một yếu tố cốt lõi quyết định trực tiếp đến tuổi thọ và độ an toàn của hệ thống truyền động, đó chính là tiêu chuẩn cách điện của động cơ 3 pha. Việc hiểu rõ các cấp độ cách điện không chỉ giúp bạn bảo vệ thiết bị khỏi nguy cơ chập cháy mà còn tối ưu hóa hiệu suất làm việc trong những môi trường khắc nghiệt. Hãy cùng khám phá chi tiết về các lớp cách điện ngay trong bài viết dưới đây!
Tiêu chuẩn cách điện của động cơ 3 pha là gì?
Để tránh những rủi ro cháy nổ không đáng có, việc hiểu rõ bản chất của cấp cách điện trên thiết bị là vô cùng quan trọng trước khi bạn bắt đầu mua motor điện cho nhà máy.
Tiêu chuẩn cách điện là chỉ số đại diện cho giới hạn nhiệt độ tối đa mà các vật liệu cách điện (như màng vecni, cuộn dây đồng, giấy lót rãnh) bên trong động cơ điện (motor điện) có thể chịu đựng được liên tục mà không bị bở mục, hỏng hóc hay suy giảm tuổi thọ.
Dù là dòng động cơ điện công nghiệp tải nặng hay các loại động cơ điện giá rẻ, nếu nhiệt độ sinh ra trong quá trình vận hành vượt quá giới hạn thiết kế này, cấu trúc cách điện sẽ bị phá vỡ, dẫn đến chạm vỏ, phóng điện hoặc chập cháy ngắn mạch.
Thông số cấp cách điện thường được nhà sản xuất in rất rõ ràng bằng các chữ cái tiếng Anh (B, F, H…) trên tem mác của mọi chiếc motor điện đạt tiêu chuẩn quốc tế.

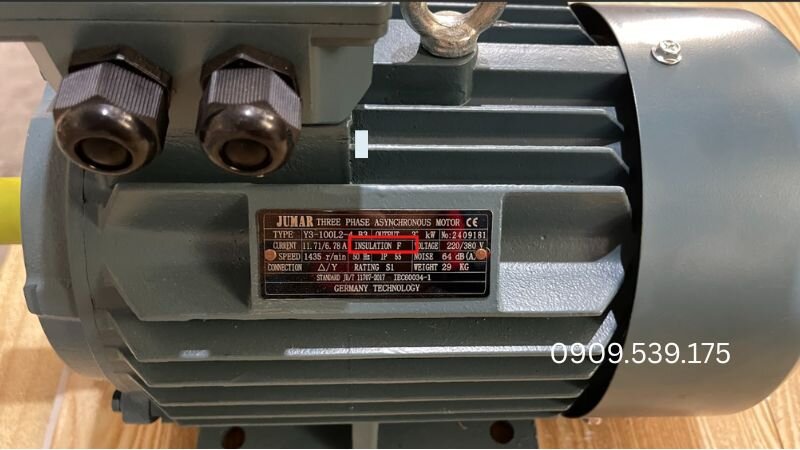

Tổng quan về Tiêu chuẩn cách điện của động cơ 3 pha

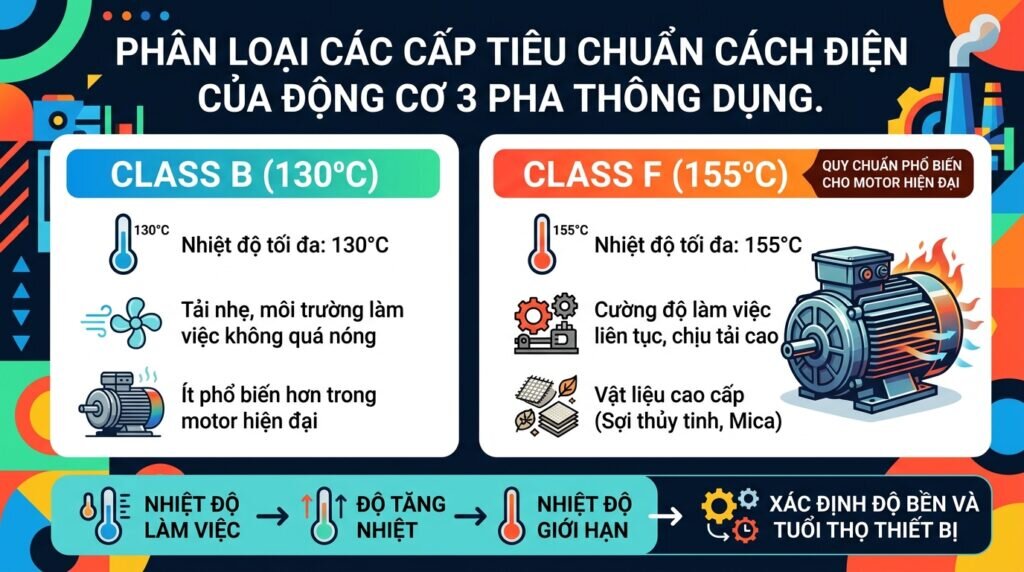

Phân loại các cấp độ trong tiêu chuẩn cách điện của động cơ 3 pha
Khi khảo sát giá motor tại các đại lý, bạn sẽ nhận thấy thiết bị được phân chia thành nhiều cấp độ chịu nhiệt khác nhau, trong đó tiêu biểu và được ứng dụng rộng rãi nhất là các dòng Class B, F.
Cấp cách điện B (Class B – 130°C)
Đây là tiêu chuẩn cơ bản thường thấy ở các thế hệ máy đời cũ hoặc một số dòng mô tơ điện dân dụng phục vụ các ứng dụng tải rất nhẹ. Lớp cách điện này chủ yếu làm từ vật liệu vô cơ kết hợp với chất kết dính hữu cơ thông thường.
Nhiệt độ giới hạn tối đa cho phép của lớp vật liệu Class B là 130 độ C (mức nhiệt này bao gồm cả nhiệt độ của môi trường xung quanh cộng với phần nhiệt sinh ra do cuộn dây khi máy chạy).
Ngày nay, tiêu chuẩn này thường chỉ còn xuất hiện ở một số ít động cơ 3 pha giá rẻ hoạt động trong môi trường có mái che mát mẻ, hệ thống thông gió tốt như các loại quạt thổi phụ trợ hoặc bơm nước cỡ nhỏ, không phải cõng tải nặng liên tục.

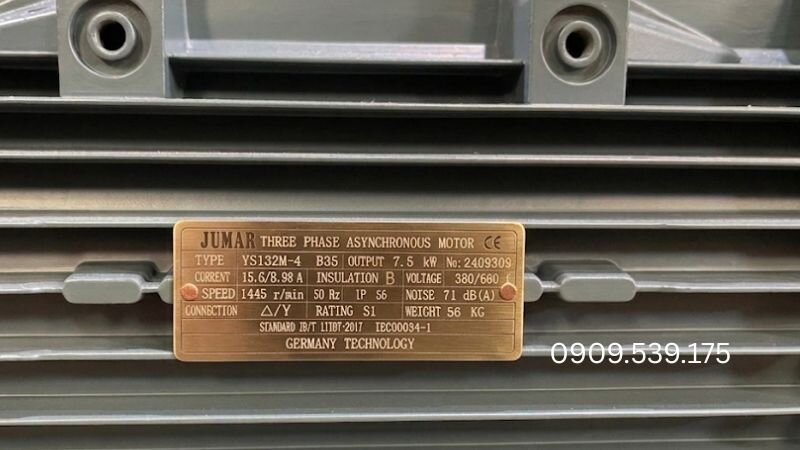

Cấp cách điện B (Class B – 130°C) an toàn tại Thành Thái Motor
Cấp cách điện F (Class F – 155°C) – Phổ biến nhất hiện nay
Đây là tiêu chuẩn quốc tế thông dụng nhất hiện nay, được áp dụng làm quy chuẩn xuất xưởng cho hầu hết các loại motor 3 pha và động cơ điện ba pha thế hệ mới. Vật liệu cách điện chuẩn F thường sử dụng sợi thủy tinh cường lực và các màng mica phủ vecni chịu nhiệt cao cấp.
Các thiết bị truyền động tiêu chuẩn từ động cơ 3 pha 2 cực (vòng tua nhanh 2800v/p), động cơ 3 pha 4 cực (chạy tốc độ phổ thông như động cơ 3 pha 1470 vòng phút) đều sử dụng Class F để đáp ứng cường độ làm việc 3 ca liên tục trong các nhà máy.
Bất kể thiết bị sử dụng mức điện áp nào, dù là động cơ 3 pha 380v thông thường, hay loại đấu nối đa áp động cơ 3 pha 380v 660v, nhà sản xuất đều ưu tiên bọc cách điện Class F để đảm bảo an toàn tối đa.

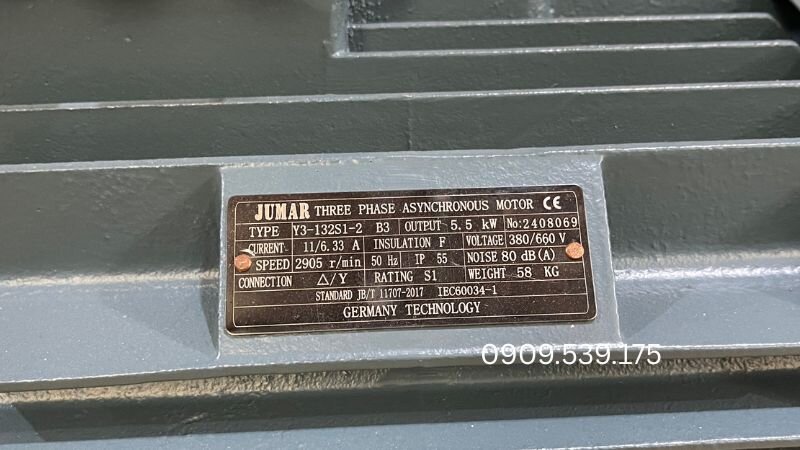

Cấp cách điện F (Class F – 155°C) – Phổ biến nhất hiện nay
Sự khác biệt giữa nhiệt độ làm việc, độ tăng nhiệt và nhiệt độ giới hạn
Nhiệt độ làm việc: Là mức nhiệt độ thực tế tỏa ra trên thân và bên trong cuộn dây khi máy đang vận hành êm ái ở mức đúng tải. Mức nhiệt này phụ thuộc rất lớn vào nhiệt độ môi trường xung quanh (tiêu chuẩn thường tính ở ngưỡng 40°C).
Độ tăng nhiệt cho phép: Là khoảng chênh lệch nhiệt độ tối đa mà cuộn dây được phép tăng lên so với nhiệt độ môi trường. Ví dụ, một chiếc động cơ được thiết kế theo chuẩn cách điện Class F (giới hạn 155°C) nhưng nhà sản xuất chỉ thiết kế độ tăng nhiệt ở mức Class B (80°C). Việc này tạo ra một khoảng nhiệt độ cực kỳ an toàn, giúp máy chạy bền bỉ hơn rất nhiều so với việc ép chạy sát ngưỡng giới hạn.
Nhiệt độ giới hạn: Là nhiệt độ cao nhất (ví dụ 155°C của Class F, 180°C của Class H). Theo nguyên tắc kỹ thuật điện, cứ mỗi 10°C nhiệt độ làm việc vượt qua mức giới hạn này, tuổi thọ của lớp vật liệu cách điện sẽ bị suy giảm đi một nửa. Nếu tình trạng quá nhiệt diễn ra liên tục, động cơ sẽ bị phá hủy nhanh chóng.

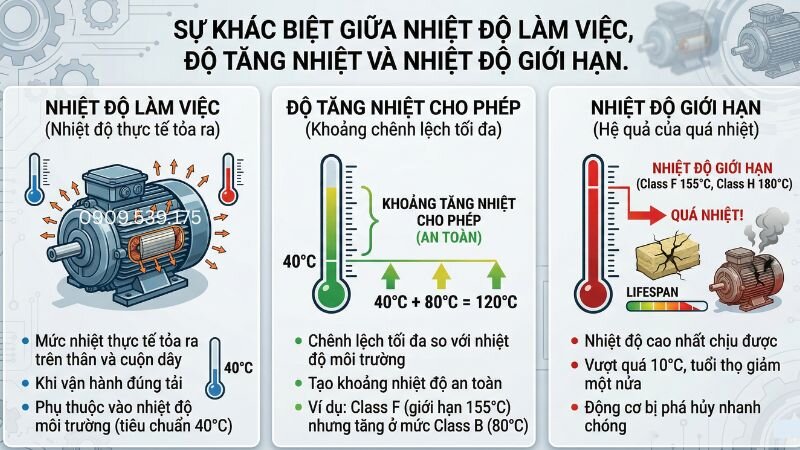

Sự khác biệt giữa nhiệt độ làm việc, độ tăng nhiệt và nhiệt độ giới hạn
Tại sao cần tuân thủ tiêu chuẩn cách điện của động cơ 3 pha?
Việc hiểu và lựa chọn đúng cấp độ cách điện không chỉ giúp bạn tìm ra chiếc motor điện tốt nhất mà còn là giải pháp cốt lõi để bảo vệ sự liền mạch cho toàn bộ dây chuyền sản xuất.
Ngăn ngừa tối đa nguy cơ chập cháy: Việc để máy chạy ép tải sinh nhiệt quá mức sẽ làm lớp vecni cách điện của động cơ 3 pha công nghiệp bị nóng chảy, dẫn đến chạm chập ra vỏ rất nguy hiểm cho người vận hành.
Kéo dài tuổi thọ thiết bị: Tuân thủ đúng chuẩn nhiệt độ thiết kế giúp mô tơ 3 pha duy trì trạng thái hoạt động ổn định trong nhiều năm liền, tránh việc phải tháo dỡ, bảo dưỡng hoặc quấn lại dây đồng vô cùng tốn kém.
Đảm bảo hiệu suất truyền động: Khi bạn liên hệ các đơn vị bán động cơ điện để chốt cấu hình máy, việc yêu cầu đúng Class cách điện sẽ giúp động cơ luôn đạt hiệu suất cao nhất, cõng đủ tải như thông số niêm yết mà không bị suy hao từ trường do quá nhiệt.

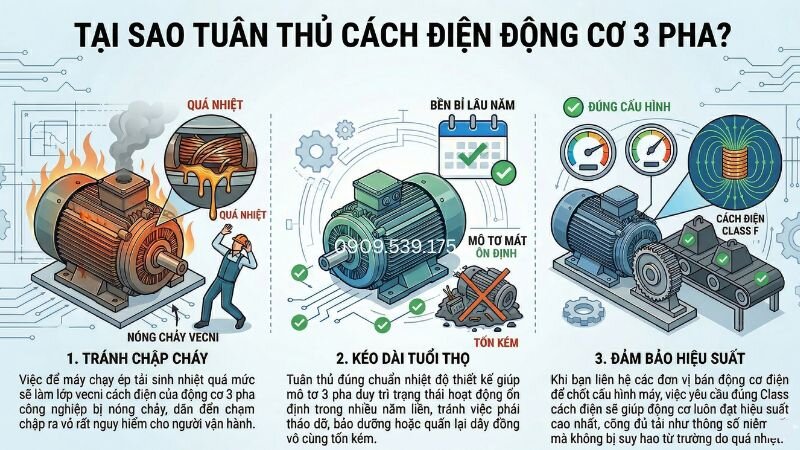

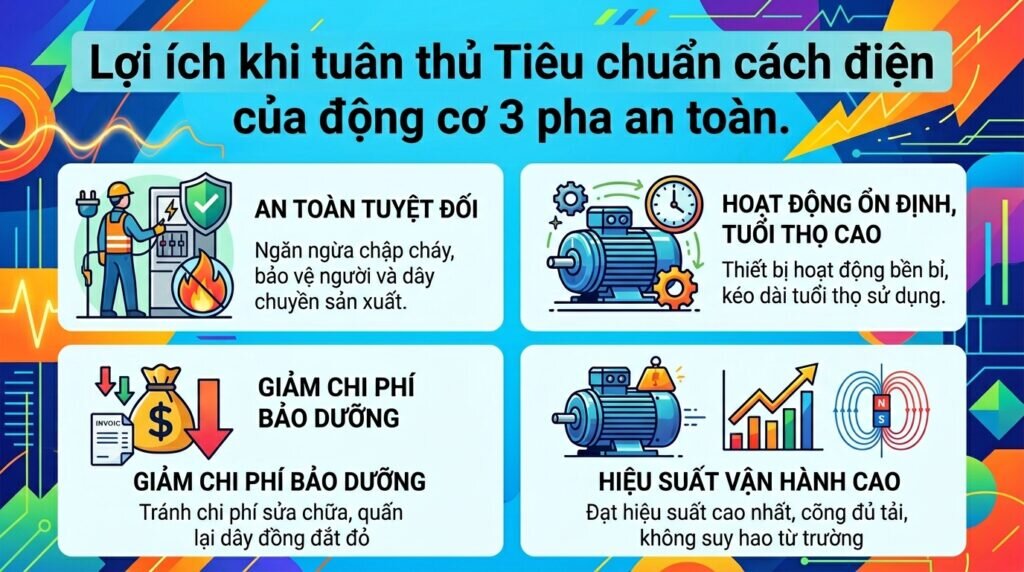

Tại sao cần tuân thủ tiêu chuẩn cách điện của động cơ 3 pha

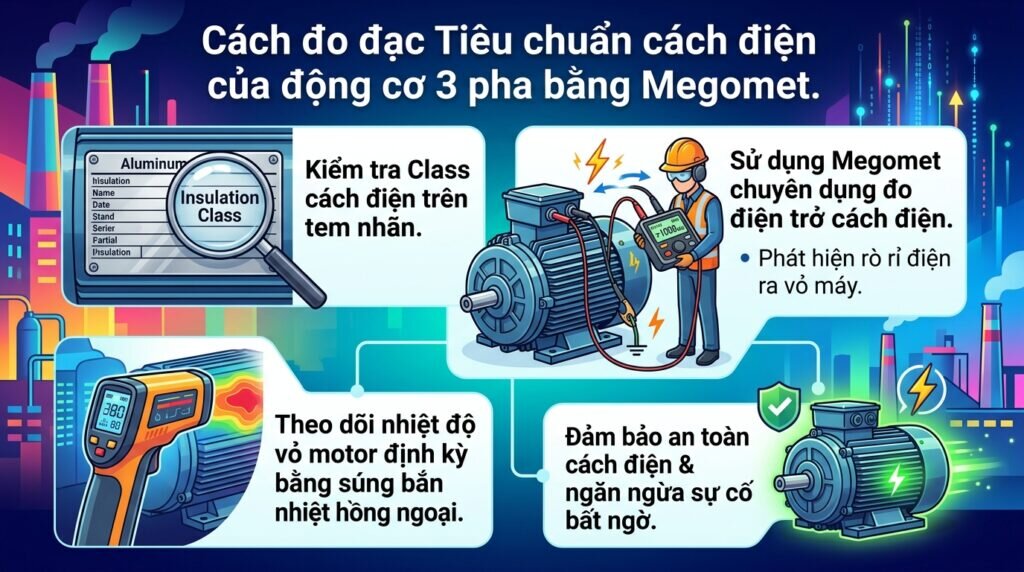

Cách kiểm tra và đo đạc tiêu chuẩn cách điện thực tế
Nếu bạn đang chuẩn bị mua động cơ điện cũ hoặc muốn lập kế hoạch bảo trì định kỳ cho nhà xưởng, việc tiến hành kiểm tra đo đạc lớp cách điện bằng các phương pháp nghiệp vụ là bước không thể bỏ qua.
Sử dụng đồng hồ đo Megomet: Đây là thiết bị chuyên dụng dùng để đo điện trở cách điện của động cơ điện 3 pha (motor điện 3 pha). Nó giúp kỹ thuật viên xác định xem màng cách điện của cuộn dây có bị thủng, gây rò rỉ điện ra vỏ hay không trước khi quyết định cấp nguồn.
Kiểm tra thông số tem nhãn: Các đại lý chuyên bán mô tơ điện 3 pha uy tín luôn cung cấp sản phẩm có tem mác nhôm khắc rõ ràng ký hiệu “Class F” hoặc “Class H”. Tuyệt đối không mua máy bị mờ hoặc mất tem thông số này.
Giám sát nhiệt độ vỏ máy: Trong quá trình máy chạy, hãy sử dụng súng bắn nhiệt độ hồng ngoại để theo dõi bề mặt vỏ motor 3 pha 380v định kỳ, đảm bảo máy không phát nhiệt vượt ngưỡng cho phép của cấp cách điện.

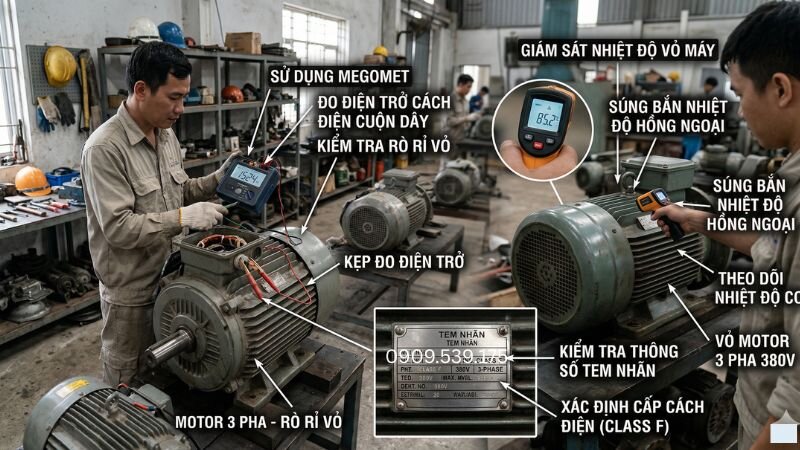

Cách kiểm tra và đo đạc tiêu chuẩn cách điện thực tế

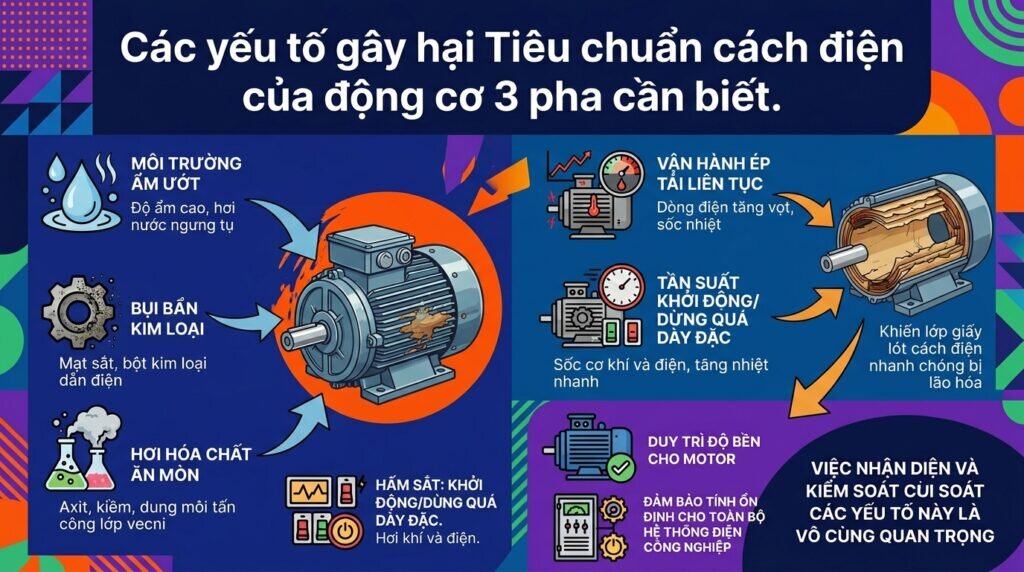

Những yếu tố làm suy giảm tiêu chuẩn cách điện của động cơ 3 pha
Trong quá trình vận hành, có nhiều yếu tố tác động làm suy giảm tiêu chuẩn cách điện của động cơ 3 pha, ảnh hưởng trực tiếp đến độ bền và an toàn của thiết bị như:
Môi trường làm việc độc hại: Khu vực có độ ẩm cao, nhiều sương muối, bụi bẩn kim loại hoặc hơi hóa chất ăn mòn sẽ tấn công trực tiếp, làm lớp vecni cách điện của motor 3 pha nhanh chóng bị lão hóa, bở vụn.
Vận hành ép tải, quá tải liên tục: Việc nhồi nhét máy chạy vượt mức công suất định mức khiến dòng điện (Ampe) tăng vọt, làm nhiệt lượng bên trong cuộn dây nóng lên vượt qua giới hạn an toàn của Class F/H.
Tần suất khởi động và dừng máy dày đặc: Việc thao tác bật/tắt liên tục tạo ra những cú sốc dòng điện và lượng nhiệt dồn dập, cực kỳ có hại cho lớp giấy lót cách điện nếu máy không được thiết kế riêng cho chế độ làm việc này.

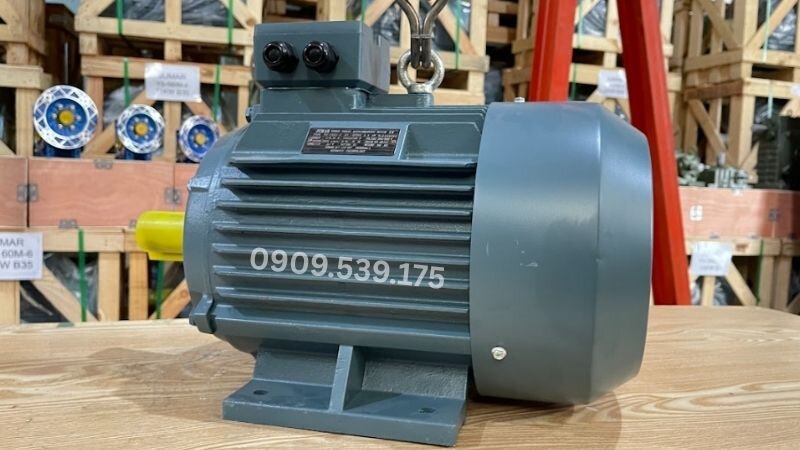

Môi trường làm việc độc hại khu vực có độ ẩm cao, nhiều sương muối sẽ làm ảnh hưởng đến các bộ phận động cơ 3 pha.
Bảng giá động cơ điện 3 pha mới nhất tháng 10/2026 tại Thành Thái Motor
Dưới đây là bảng giá động cơ điện cụ thể hơn là bảng giá động cơ điện 3 pha mới nhất tháng 10/2026 tại Thành Thái Motor, giúp bạn cập nhật mức giá chính xác theo từng công suất để lựa chọn sản phẩm phù hợp với nhu cầu sử dụng và ngân sách.
Nên chọn Class F cho nhu cầu vận hành thông thường và Class H cho môi trường khắc nghiệt. Class F (chịu 155°C) là tiêu chuẩn phổ biến nhất, đáp ứng tốt cường độ chạy 3 ca liên tục ở hầu hết các nhà máy. Class H (chịu 180°C) chuyên dụng cho nơi có mức nhiệt cực cao như lò nung thép, xưởng đúc kim loại hoặc các ứng dụng tải siêu nặng ngoài trời nắng gắt.
Tại sao đo nhiệt độ vỏ máy an toàn nhưng động cơ vẫn bị cháy chập?
Do điểm nóng cục bộ bên trong lõi cuộn dây luôn cao hơn nhiệt độ vỏ ngoài từ 10 - 15°C. Nếu bạn ép máy chạy sát giới hạn nhiệt độ hiển thị ngoài vỏ, phần lõi cuộn dây thực tế đã vượt ngưỡng an toàn, khiến lớp màng vecni cách điện bị phá hủy ngầm.
Bật tắt động cơ liên tục có làm hỏng lớp cách điện không?
Có, việc đóng ngắt máy với tần suất dày đặc cực kỳ có hại. Thao tác này liên tục tạo ra các cú sốc dòng điện và dồn dập sinh nhiệt lượng, làm lớp giấy lót cách điện nhanh chóng bị bở mục nếu máy không được thiết kế chuyên biệt cho chế độ làm việc chạy - dừng liên tục.
Làm thế nào để kiểm tra lớp cách điện của motor cũ trước khi mua?
Bạn cần sử dụng đồng hồ đo Megomet chuyên dụng để đo điện trở cách điện. Thiết bị này giúp thợ kỹ thuật xác định chính xác xem màng cách điện của cuộn dây đồng có bị thủng hay đang rò rỉ phóng điện ra vỏ hay không trước khi cấp nguồn chạy thử.
Tuổi thọ động cơ bị ảnh hưởng thế nào nếu chạy vượt quá mức nhiệt độ giới hạn?
Tuổi thọ của lớp vật liệu cách điện sẽ bị giảm đi một nửa cứ mỗi 10°C vượt qua mức giới hạn cho phép (ví dụ quá 155°C của chuẩn F). Nếu tình trạng quá tải sinh nhiệt cao diễn ra liên tục, lớp cách điện sẽ tan chảy nhanh chóng, gây phóng điện và cháy hoàn toàn động cơ.
Kết luận
Việc am hiểu sự khác biệt cốt lõi giữa các cấp độ Class B, F, H chính là chìa khóa giúp bạn tính toán và chọn mua motor chính xác nhất, đảm bảo tính an toàn cho nhà xưởng. Khi có nhu cầu nâng cấp thiết bị, hãy ưu tiên tìm đến các cửa hàng chuyên phân phối và bán motor điện uy tín như Thành Thái Motor. Tại đây, bạn sẽ được tư vấn kỹ thuật chuyên sâu và cung cấp bảng giá motor hợp lý nhất, kèm theo cam kết sản phẩm đạt tiêu chuẩn cách điện quốc tế.
