Động cơ điện 3 pha 0.18kW 0.25Hp

Động cơ điện 3 pha 0.18kW 0.25Hp là dòng mô tơ công suất siêu nhỏ (mini), được thiết kế đặc biệt cho các ứng dụng tải nhẹ, đòi hỏi độ chính xác cao và không gian lắp đặt cực kỳ hạn chế. Với ưu điểm gần như không tiêu hao đáng kể điện năng và vận hành êm ái, thiết bị này là trái tim truyền động của các hệ thống băng tải nhỏ, bơm định lượng, quạt tản nhiệt tủ điện và các cơ cấu tự động hóa chính xác.

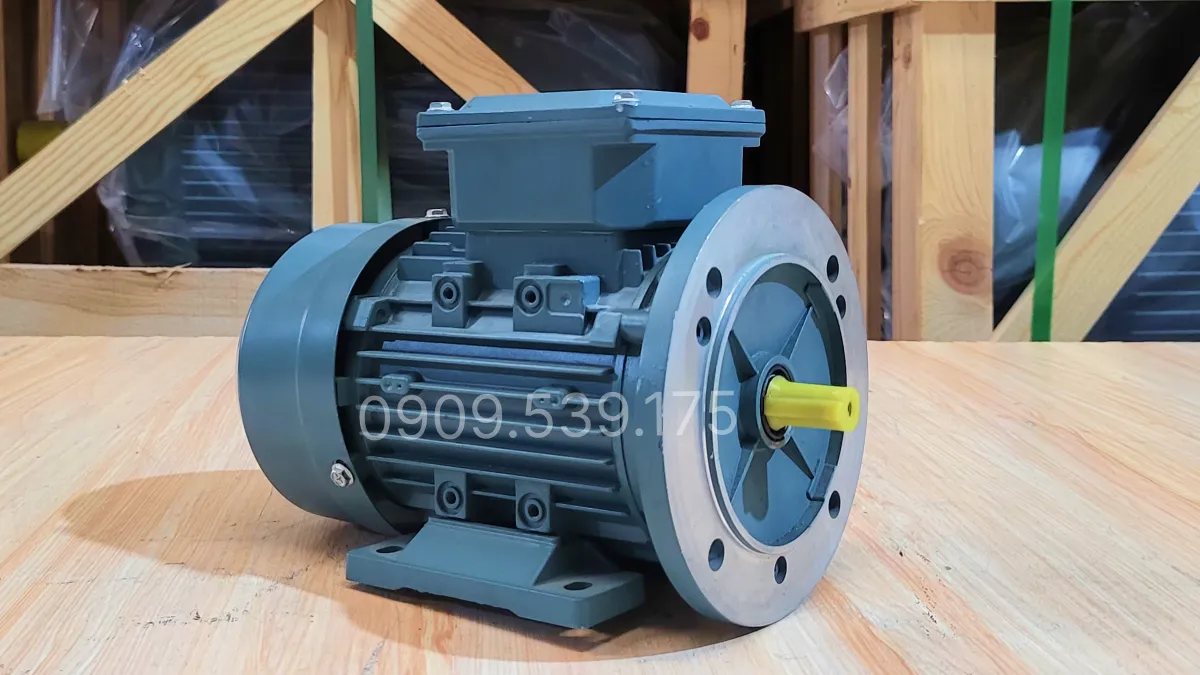

Thiết kế tổng quan về động cơ điện 3 pha 0.18kW 0.25Hp

Vỏ ngoài của động cơ điện (motor điện) 0.18kW được đúc từ hợp kim nhôm giúp giảm trọng lượng và tản nhiệt nhanh. Bề mặt thân máy có các gân chạy dọc để mở rộng diện tích tiếp xúc với không khí. Hộp đấu cáp đặt phía trên lưng máy, sử dụng ron cao su làm kín đạt chuẩn IP55. Lớp sơn tĩnh điện bên ngoài bảo vệ bề mặt thiết bị khỏi các tác nhân ăn mòn công nghiệp.

Cấu tạo bên trong động cơ điện 3 pha 0.18kW 0.25Hp

Cấu tạo bên trong của dòng động cơ điện 3 pha (motor điện 3 pha) này được chế tạo và lắp ráp theo tiêu chuẩn kỹ thuật công nghiệp để duy trì hiệu suất vận hành ổn định.

• Stator: Lõi thép được ghép từ các lá thép kỹ thuật từ tính giúp giảm tổn hao dòng điện xoáy. Cuộn dây quấn bên trong sử dụng đồng nguyên chất, được phủ lớp vecni cách điện chịu nhiệt chuẩn F để chống chạm chập điện.
• Rotor: Trục lồng sóc đúc từ hợp kim thép. Cụm chi tiết này được xử lý cân bằng động giúp giảm lực ly tâm, duy trì khe hở từ đồng đều và kiểm soát độ rung lắc cơ học khi trục quay ở tốc độ cao.
• Vòng bi: Ổ bi định tâm ở hai đầu trục cốt giúp giảm ma sát vật lý. Chi tiết này được tích hợp sẵn phớt chắn bụi và bơm mỡ bôi trơn công nghiệp chịu nhiệt, đảm bảo khả năng quay trơn tru lâu dài.

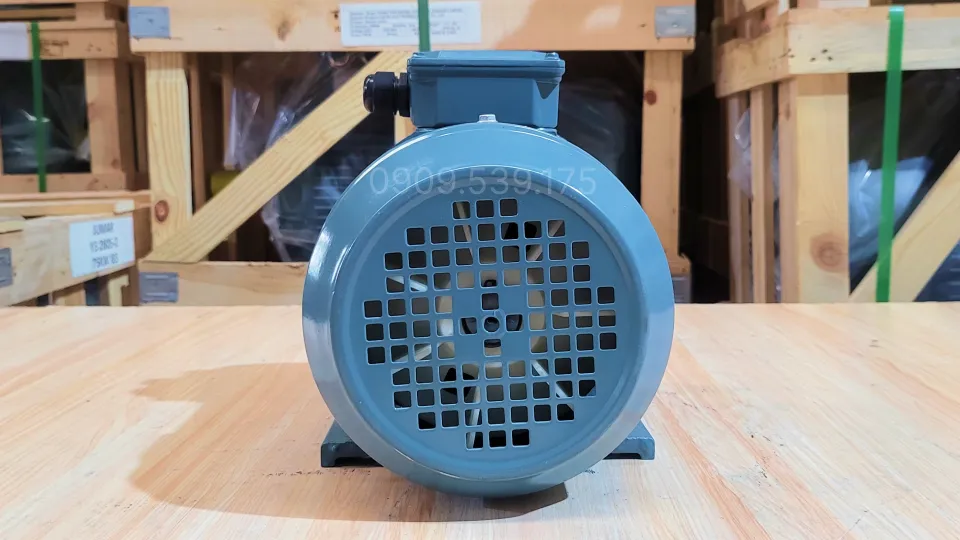

• Hệ thống làm mát: Cánh quạt nhựa gắn ở đuôi trục tạo luồng gió thổi dọc theo các gân tản nhiệt. Cụm quạt này được bảo vệ bởi một nắp ốp bằng thép dập lỗ nhằm che chắn các dị vật lọt vào trong quá trình chạy.

Động cơ điện 3 pha 0.18kW 0.25Hp có những loại nào?

Dù công suất chỉ 0.18kW 0.25Hp, sản phẩm vẫn có đầy đủ 2 chuẩn tốc độ vòng tua để phục vụ đa dạng cơ cấu truyền động:

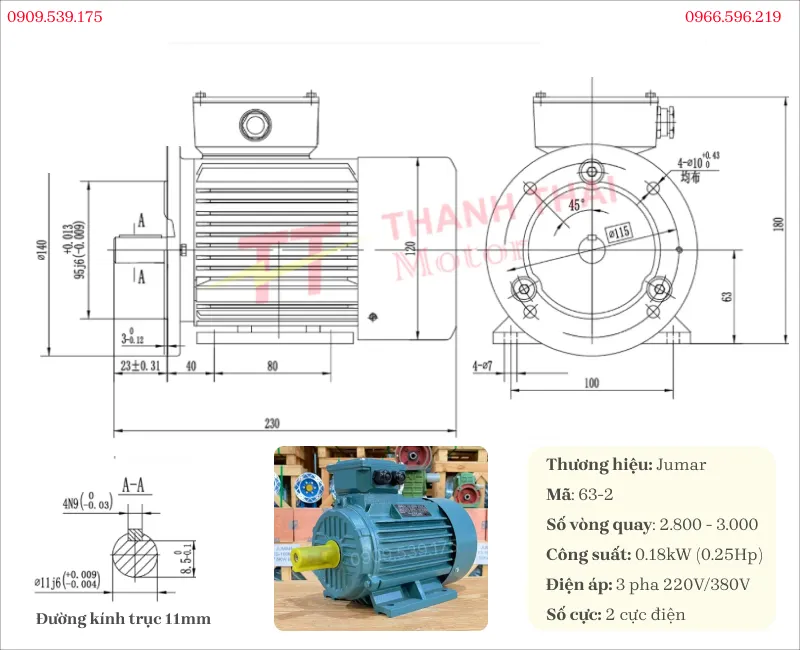

Motor 3 pha 0.18kW 0.25Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Là dòng tua nhanh nhất, chủ yếu làm nhiệm vụ tạo lưu lượng gió hoặc tạo vòng quay gạt ly tâm.

Thông số kỹ thuật:

Ứng dụng:

• Quạt hút tản nhiệt cho các tủ điện điều khiển lớn.
• Bơm nước mini tuần hoàn hoặc bơm dung dịch lưu lượng nhỏ.
• Máy mài cơ khí cầm tay tự chế, các cơ cấu miết, chà nhám nhẹ.

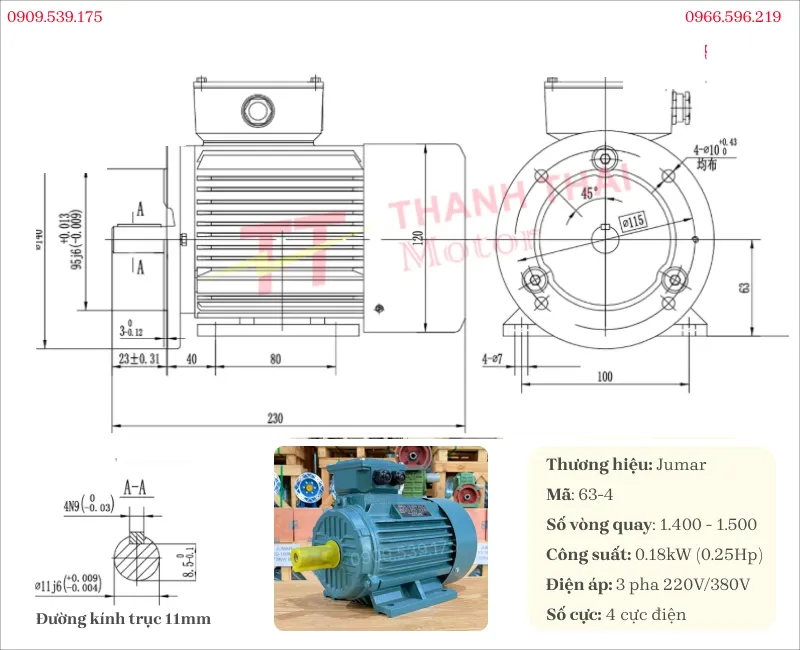

Motor 3 pha 0.18kW 0.25Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Tốc độ vừa phải và phổ biến nhất, ứng dụng rộng rãi trong các dây chuyền lắp ráp chi tiết điện tử.

Thông số kỹ thuật:

Ứng dụng:

• Truyền động băng tải PVC mini, băng chuyền linh kiện điện tử, dược phẩm.
• Bơm định lượng hóa chất (điều chỉnh lưu lượng bơm chính xác).
• Máy quay gà vịt, máy rang hạt quy mô gia đình.
• Máy trộn bột thực phẩm cỡ nhỏ, máy chiết rót tự động.

Động cơ điện 3 pha 0.18kW 0.25Hp có thể lắp đặt với hộp giảm tốc nào?

Nhờ kích thước siêu nhỏ gọn và cốt trục tiêu chuẩn mini (11mm, 14mm), motor 0.18kW 0.25Hp cực kỳ dễ dàng lắp ghép với các loại (hộp giảm tốc) hộp số giảm tốc sau:

• Giảm tốc trục vít vỏ gang: Các mã WPA, WPS, WPX, WPO… (khuyên dùng size siêu nhỏ như 40 hoặc 50).
• Giảm tốc vỏ nhôm trục vít: Dòng NMRV rất được ưa chuộng, khuyên dùng size 030 hoặc 040 để tạo ra một tổ hợp máy cực kỳ thẩm mỹ, vuông vức và gọn nhẹ lọt lòng bàn tay.
• Giảm tốc bánh răng mini: Các dòng hộp số giảm tốc mini cốt âm cốt dương chuyên dụng cho tải nhẹ.
• Phụ kiện khác: Kết hợp tốt với Puly mini, nhông xích cỡ nhỏ hoặc lắp thêm cụm phanh từ (thắng từ) 0.18kW để hãm phanh tức thời.

Hướng dẫn đấu nối động cơ điện 3 pha

Trước khi tiến hành đấu nối, bạn nên tham khảo các video động cơ điện để hiểu rõ cấu tạo cũng như vị trí các cọc đấu, giúp thao tác chính xác và an toàn hơn.

Bước 1: Tháo nắp hộp cực của động cơ điện

Sử dụng tua vít phù hợp để tháo 4 bu-lông cố định trên nắp hộp cực. Khi mở nắp, hệ thống các đầu cực đấu dây sẽ lộ ra bên trong. Đối với motor 3 pha thông dụng, khu vực này thường có 6 đầu dây được ký hiệu rõ ràng.

Bước 2: Nhận diện các cọc đấu nối và nguồn điện 380V

Các đầu dây trong hộp cực được bố trí thành hai hàng. Hàng phía dưới, ký hiệu U1, V1, W1, là vị trí dùng để kết nối nguồn điện đầu vào cho động cơ.

Bước 3: Đấu nối nguồn 3 pha vào U1, V1, W1

Chuẩn bị 3 dây pha từ nguồn điện 380V và tiến hành đấu lần lượt vào các cọc U1, V1, W1. Cần đảm bảo đấu đúng vị trí để động cơ vận hành ổn định.

Lưu ý an toàn quan trọng:

Các đầu cos phải được siết chặt để đảm bảo tiếp xúc điện tốt, hạn chế phát sinh tia lửa điện gây chập cháy. Tuyệt đối không đấu nguồn vào hàng cực phía trên (U2, V2, W2) vì có thể làm hư hỏng cuộn dây động cơ.

Bước 4: Đóng nắp và vận hành thử

Sau khi hoàn tất đấu nối, đậy kín nắp hộp cực và siết chặt bu-lông để bảo vệ thiết bị khỏi bụi và độ ẩm. Cấp điện để kiểm tra hoạt động. Nếu motor quay ngược chiều mong muốn, chỉ cần ngắt nguồn và đổi chéo vị trí của hai trong ba dây pha là có thể đảo chiều quay.

Việc thực hiện đúng quy trình không chỉ giúp hệ thống hoạt động ổn định mà còn đảm bảo an toàn lâu dài. Các video động cơ điện từ Thành Thái Motor sẽ là nguồn tài liệu tham khảo hữu ích cho người dùng trong thực tế.

Để tìm hiểu thêm về sản phẩm, báo giá và các hướng dẫn chi tiết, bạn có thể truy cập video tổng hợp trong chuyên mục video động cơ điện – nơi cung cấp đầy đủ nội dung do đội ngũ kỹ thuật trực tiếp thực hiện.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
